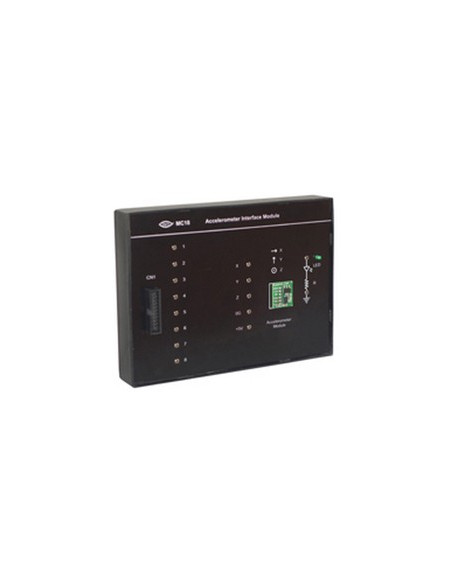

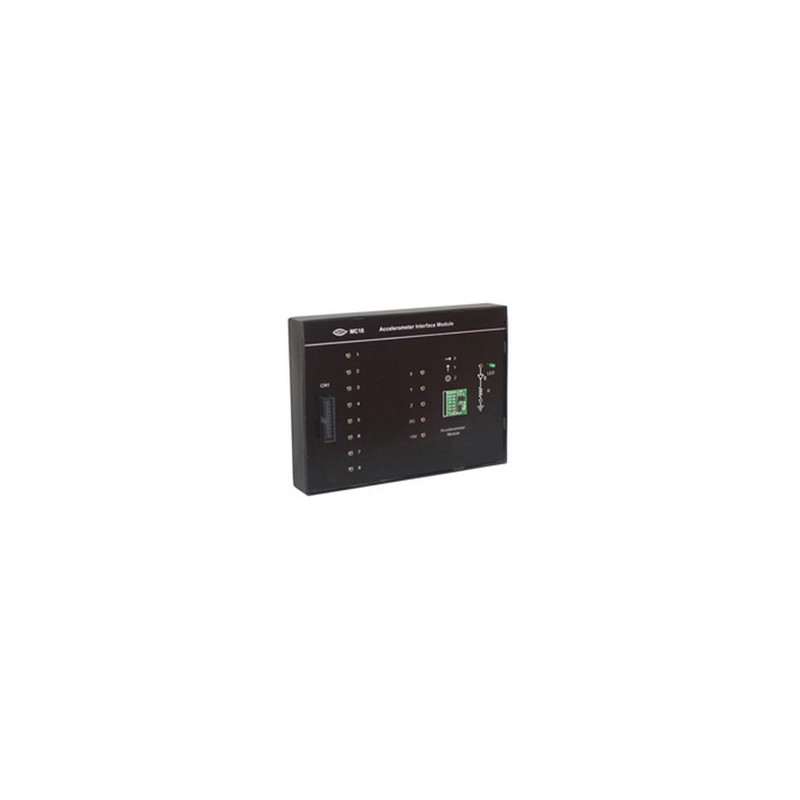

MC18 Módulo Acelerômetro para Plataformas Integradas

O objetivo é ter uma compreensão clara de como o acelerômetro é interconectado e controlado por um microcontrolador. Tem vários terminais para se conectar a aplicações externas do mundo real. O módulo Acelerômetro fornecerá uma compreensão básica dos fundamentos da detecção do acelerômetro, gravidade e queda livre. O sensor acelerômetro pode medir a gravidade da terra e a aceleração dinâmica nos três eixos.

O MC18, Módulo Acelerômetro para Plataformas Embarcadas, é uma plataforma ideal para melhorar a educação, treinamento, habilidades e desenvolvimento entre nossas mentes jovens.

- Saída analógica para o eixo X-Y-Z
- Modo de suspensão: 3μA
- Consumo atual de 1mA a + 5V
- Operação de baixa tensão +5 V
- Alta sensibilidade (800 mV / g a 1,5 g)
- Sensibilidade selecionável (± 1,5g, ± 6g)
- Detecção de gravidade zero para proteção contra queda livre
- Conectores de expansão para conexão com unidade microcontroladora e área de prototipagem
- 2 anos de garantia

Nota:

1. Este módulo é compatível com as plataformas de desenvolvimento do microcontrolador Scientech 620X e Nvis 5001A / 2/3/4 / 4A / 5.
2. Para executar o módulo MC18 com o Nvis 5004, é necessária placa adicional.
3. Para executar o módulo MC18 com ZigBee, é necessário o módulo MC20ZB. (Opcional)
4. Para executar o módulo MC18 com o Nvis 5001A / 5003, é necessário o módulo MC02.

• Aplicações:

- Jogos 3D: detecção de inclinação e movimento, gravador de eventos
- PC portátil: detecção de queda livre, anti-roubo
- Celular: estabilidade da imagem, rolagem de texto, discagem por movimento, bússola eletrônica
- Robótica: detecção de movimento

• Canal ADC (X, Y, Z): 3

• Tensão de funcionamento: +2.7 a + 3.7V

• Consumo atual: 400uA (@ + 3.3V)

• Modo de suspensão atual: 3uA (@ + 3.3V)

• G - Selecione: 0 (± 1,5 g, 800 mV / g)

                              1 (± 6g, 206mV / g)

• LED: + 5V

• Fonte de alimentação: das plataformas de desenvolvimento de microcontroladores série Scientech 620X ou série Nvis 500X

• Tutorial de produto: On line (Teoria, procedimento, referência, resultados, etc.).

• Acessórios incluídos: Cabos de conexão: 5 nos.

- Compreender os conceitos de aceleração
- Estudar e projetar dispositivos baseados em movimento
- Estude e aprenda a interconectar o acelerômetro com o microcontrolador
