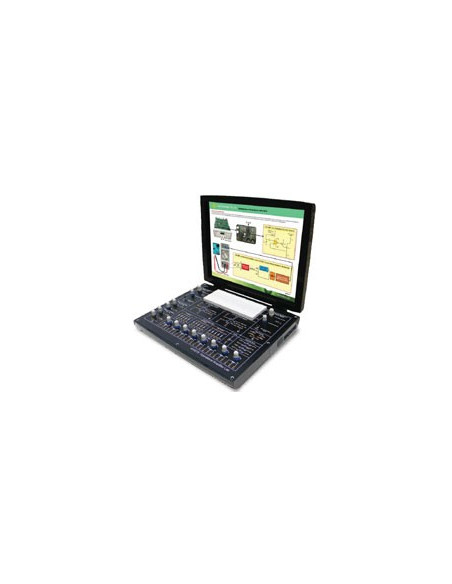

Nvis 6578 Techbook para Laboratório de Amplificadores Operacionais

Nvis 6578 Techbook para Laboratório de Amplificadores Operacionais

Name: Nvis 6578 Techbook para Laboratório de Amplificadores Operacionais
Brand: NVIS TECHNOLOGIES
SKU: Nvis6578

Referencia: Nvis6578 - Marca: NVIS TECHNOLOGIES

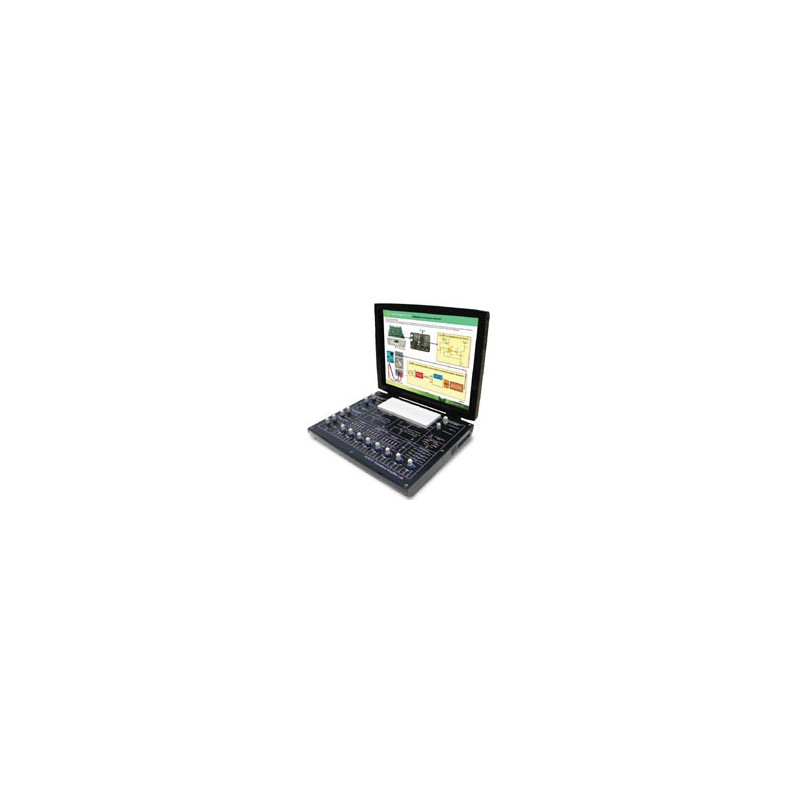

Usando o Nvis 6578, os alunos podem realizar experimentos em circuitos OP-AMP, como amplificador inversor, amplificador não inversor, somador, subtrator, diferenciador, integrador, comparador, etc. O Nvis 6578 possui resistores embutidos, capacitores e potenciômetros de diferentes valores. Placa de circuito permite a construção de circuitos usando componentes externos e recursos a bordo.

Pedir Orçamento

Nvis 6578 Techbook para Laboratório de Amplificadores Operacionais é um produto único que abrange os conceitos importantes, teoria e aplicações de circuitos amplificadores operacionais. Um amplificador operacional é um amplificador de ganho direto diretamente acoplado que geralmente consiste em um ou mais amplificadores diferenciais seguidos por um tradutor de nível e um estágio de saída.

O amplificador operacional é um dispositivo que pode ser usado para amplificar DC, bem como sinais de entrada AC. Foi originalmente projetado para calcular funções matemáticas como Adição, Subtração, Multiplicação e Integração.

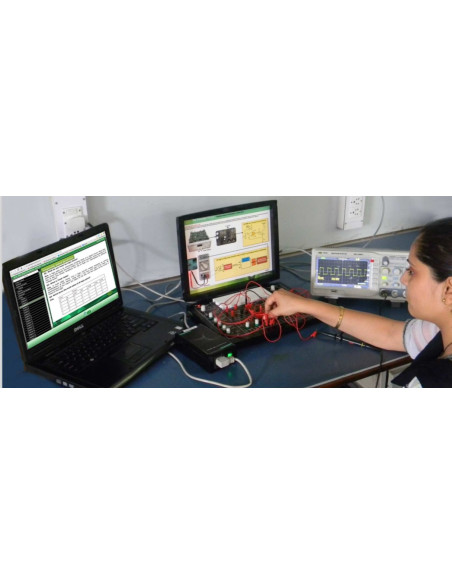

Nvis 6578 Techbook para Laboratório de Amplificadores Operacionais é uma plataforma ideal para melhorar a educação, treinamento, habilidades e desenvolvimento entre nossas mentes jovens.

Características:

- Plataforma portátil completa para mais de 15 experimentos
- Fonte de alimentação embutida
- Placa
- Gerador de funções embutido
- Design compacto
- material de aprendizagem de CD

+ Mains Power Supply: 90 - 270V ±10%, 50Hz (SMPS)

+ Fixed DC Power Supply: + 12V, Regulated
                                           - 12V, Regulated
                                           + 5V, Regulated
                                            - 5V, Regulated

+ Variable DC Power Supply: + 1.5 V to + 10 V Regulated
                                                - 1.5 V to - 10 V Regulated

+ Function Generator:

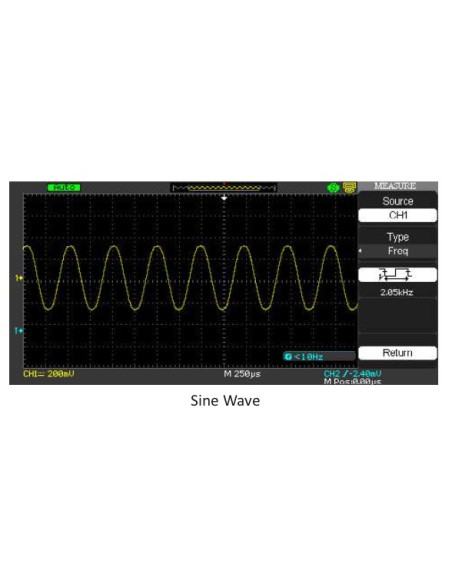

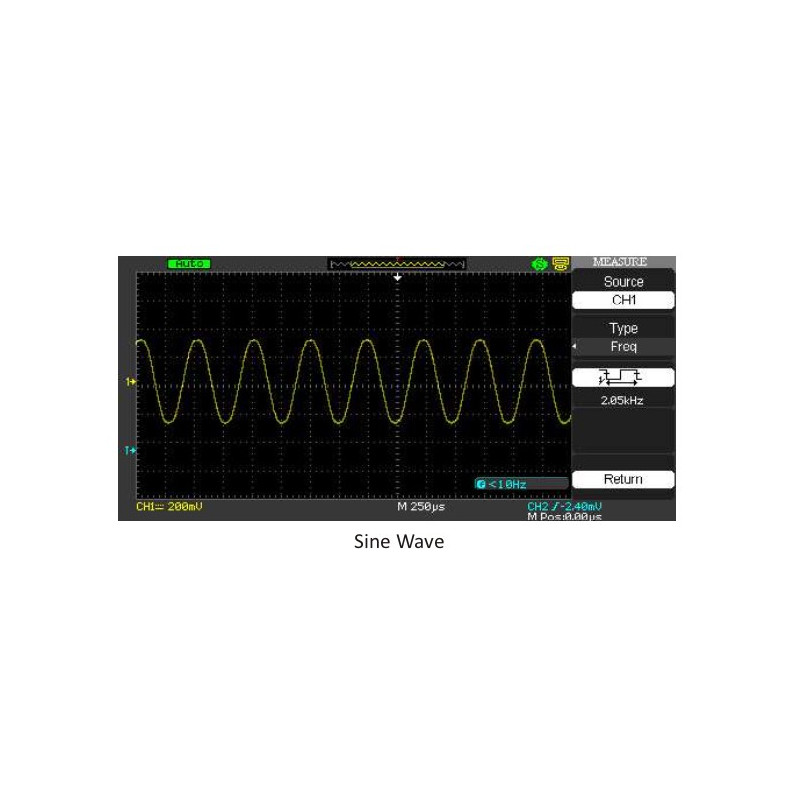

- Sine Wave:
       -- Frequency: 1 KHz to 100 KHz
       -- Frequency Control: 100 KV, 10 turn Potentiometer
       -- Amplitude: 0 V to 5 Vpp
       -- Amplitude Control: 100 KV, Single turn Potentiometer

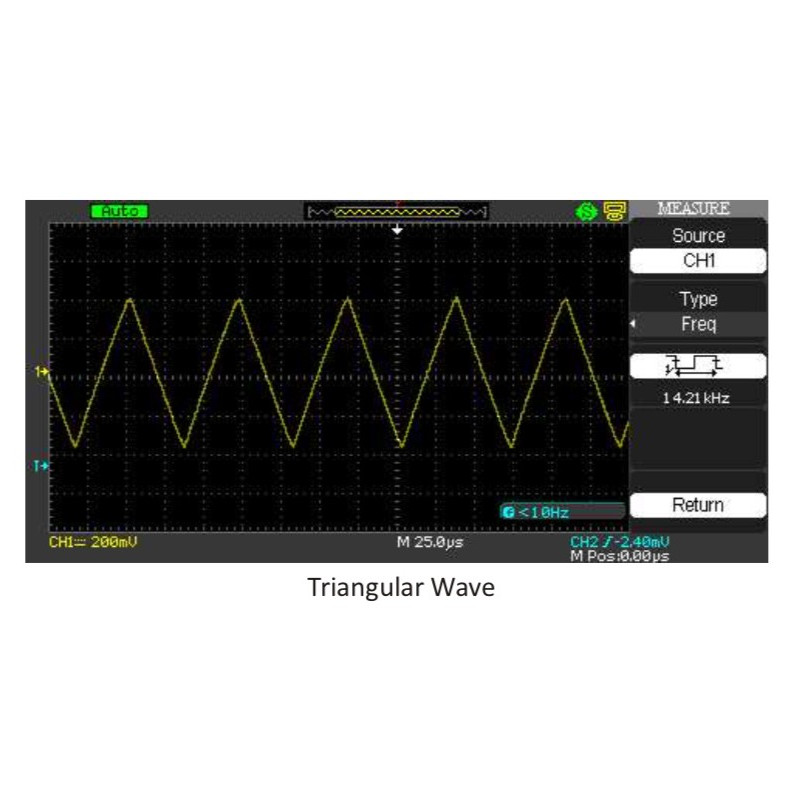

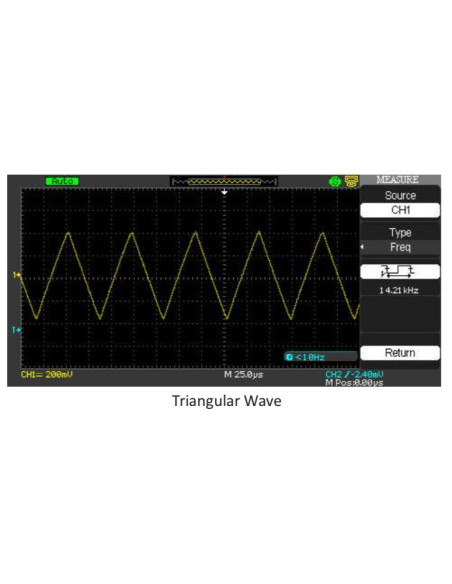

- Triangular Wave:
       -- Frequency: 1 KHz to 100 KHz
       -- Frequency Control: 100 KV, 10 turn Potentiometer
       -- Amplitude: 0 V to 5 Vpp
       -- Amplitude Control: 100 KV, Single turn Potentiometer

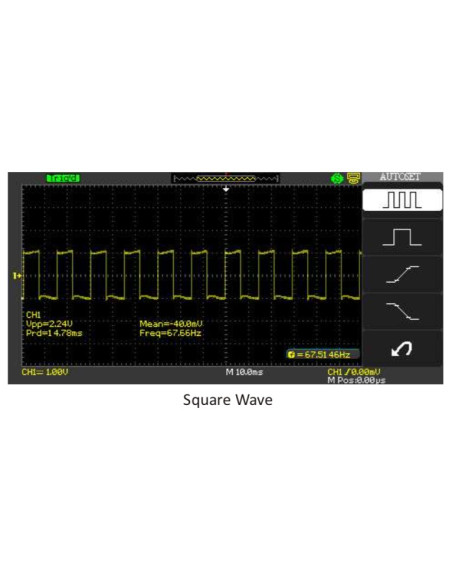

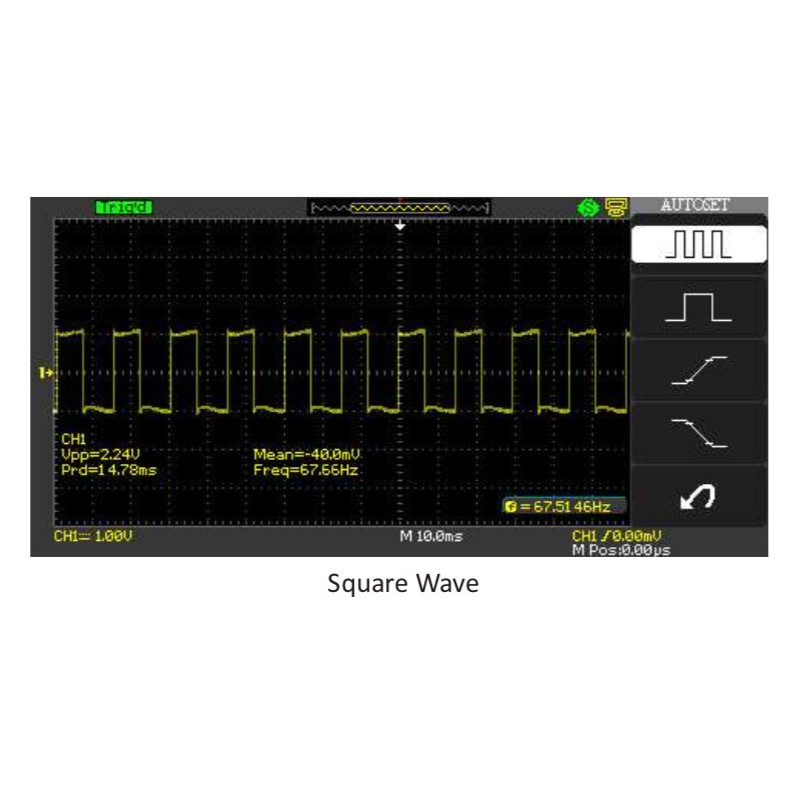

- Square Wave:
       -- Frequency: 1 KHz to 100 KHz
       -- Frequency Control: 100 KV, 10 turn Potentiometer
       -- Amplitude: 5 Vpp, fixed

- Bread Board:
       -- Dimension(mm): 175x61x10
       -- Distribution strips: 2
       -- Distribution holes: 200
       -- Terminal holes: 640

- Op-Amp: - All pins terminated on 2 mm Banana Sockets
                  - IC uA741 (2 nos.)
       -- Supply Voltage: ±22V max.
       -- Differential Input Voltage: ±30V max.
       -- Input Voltage: ±15V max
       -- Slew Rate: 0.5 V/μs (VCC = ±15V)

- Resistor Bank:
       -- SMD Resistance 1KV 1% 1/4W (5 nos.)
       -- SMD Resistance 10KV 1% 1/4W (5 nos.)
       -- SMD Resistance 100KV 1% 1/4W (5 nos.)

- Diode: Diode 1N 4007

- Capacitor Bank:
       -- Electrolyte 1mf/63V
       -- Disc 1nf/63V
       -- Disc 10nf/63V
       -- Disc 100nf/63V

- Variable Resistance Bank:
       -- 1KV Single turn Potentiometer (2 nos.)
       -- 10KV Single turn Potentiometer (2 nos.)
       -- 100KV Single turn Potentiometer (2 nos.)
       -- 1MV Single turn Potentiometer (2 nos.)

- Fuse: 500mA, slow blow

- Dimensions (mm): W350xD280xH55

- Product Tutorial: Online

Estudo do amplificador operacional como:

- amplificador inversor
- amplificador não inversor
- Amortecedor

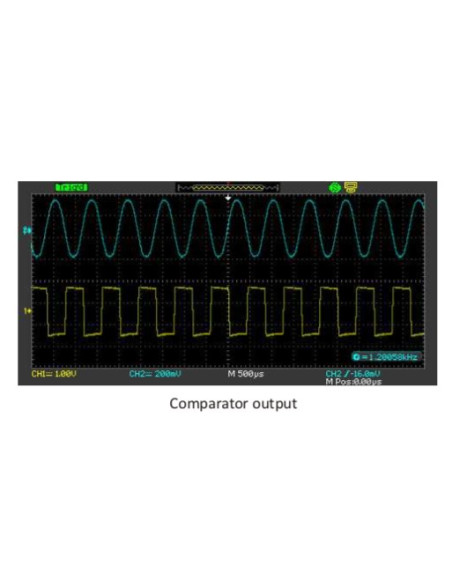

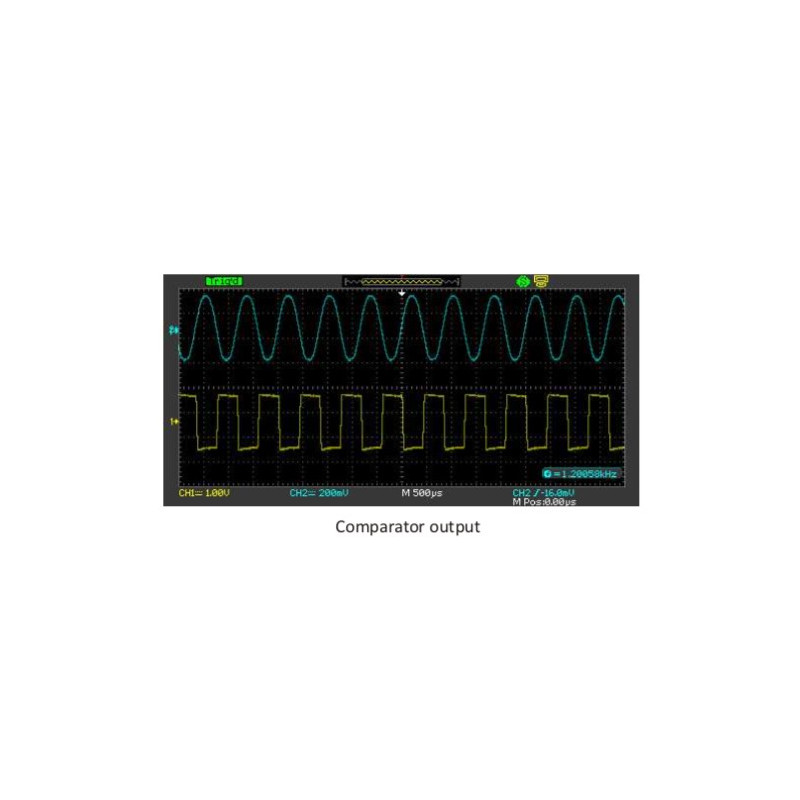

- Comparador
- Adder
- Subtractor
- Gerador de onda quadrada
- Diferenciador e sua operação como filtro de alta freqüência
- Integrador e seu funcionamento como filtro de baixa passagem
- amplificador logarítmico
- Fonte de corrente controlada por tensão
- Fonte de tensão controlada atual
