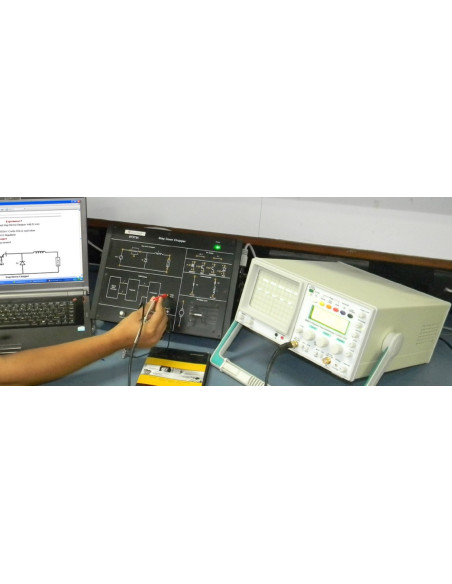

Scientech2724 Plataforma para MOSFET, IGBT, Transistor e SCR Baseado no Chopper

Reference: Scientech2724

Condition: New

O Scientech2724 é uma plataforma de aprendizado que é muito útil para os alunos entenderem o conceito de DC - DC chopper em várias configurações de carga. O Scientech2724 é fornecido com vários dispositivos, como MOSFET, IGBT, Transistor e SCR.

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

Geral
Especificações
Lista de Experiências
Data sheet
Download

Categoria	Plataformas

Scientech2724 Download (1001.85k)

- Fonte de alimentação embutida
- circuito PWM a bordo
- MOSFET de montagem, IGBT, transistor e SCR a bordo
- Pontos de teste fornecidos para verificar as saídas em diferentes blocos
- Motor DC 24V 500mA com 100 RPM como carga
- Fácil de operar e entender
- Soquetes fornecidos para fazer conexões diferentes

- On board PWM circuit: Triangular Comparator circuit
- Frequency variation: 27 Hz to 5 KHz (approx.)
- PWM variation: 0-90%
- DC Geared motor: 24V/ 0.5A, 100 RPM
- Interconnections: 2 mm sockets
- MOSFET: MOSFET IRFZ44N, 55V, 49A
- IGBT: IGBT G4BC20S, 600V, 10A
- Transistor: Transistor TIP122, 100V, 5A
- SCR: SCR TYN 616, 600 V, 16A
- Test points: 4 nos.
- Mains Supply: 220V/110V; 50 Hz / 60 Hz
- Product Tutorial: Online on www.ScientechLearning.com
- Dimensions (mm): W 420 x D 255 x H 100
- Weight: 1 Kg. (approximately)
- Operating Conditions: 0-40oC, 85% RH
- Included Accessories: 2mm Patch cords (Red) 16"-1 no.
                                  2mm Patch cords (Black) 16"-1 no.
                                  2mm Patch cords (Blue) 16"-8 nos.
                                  Mains cord-1 no.

- Optional:

Simtel Power Electronics Simulation Software

- Estude o circuito PWM.
- Chopper descendente de estudo baseado em MOSFET com carga R.
- Estudo do descendente baseado no MOSFET com carga RL.
- Redutor de Chopper de Estudo baseado em MOSFET com carga de motor.
- Estudo do chopper descendente baseado em IGBT com carga R.
- Estudo do Chopper descendente baseado em IGBT com carga de RL.
- Estudar o cortador descendente baseado no IGBT com carga do motor.
- Estudo de transistores Step Down Chopper com carga R.
- Estudo de transistores Step Down Chopper com carga de RL.
- Estudo baseado em transistores Step Down Chopper com carga motora.
- Estudo do chopper descendente baseado no SCR com carga R.
- Estudo de um chopper descendente baseado em SCR com carga RL.
- Estude o cortador descendente baseado no SCR com carga do motor.
