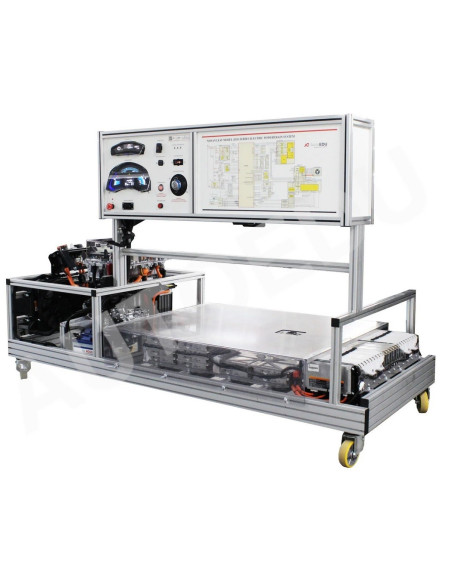

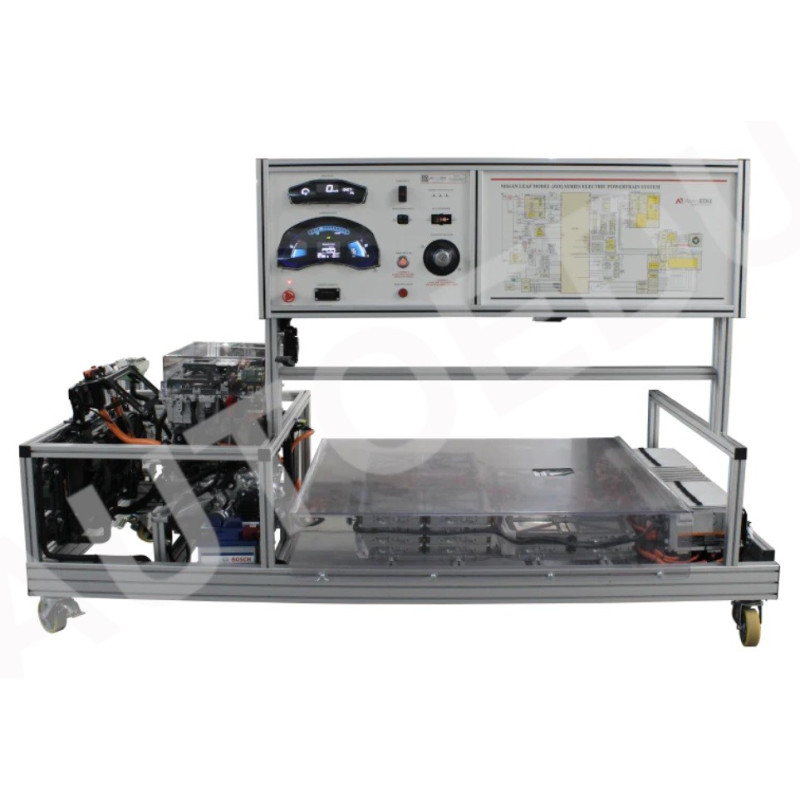

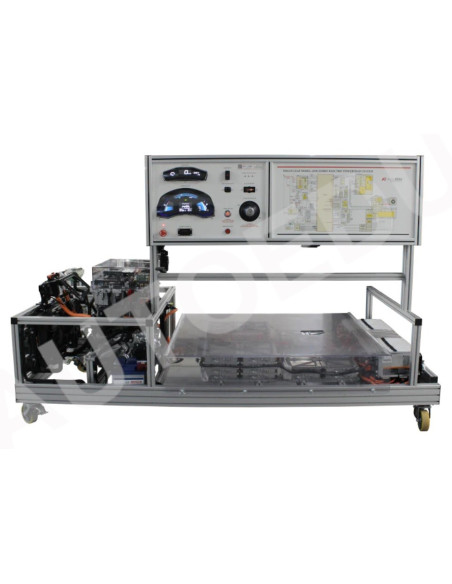

AutoEDU MSEV01 Instrutor educativo de veículos elétricos

Está equipado com um motor elétrico de 80 kW, uma bateria de iões de lítio de alta tensão de 24 kWh e um painel de controlo abrangente.

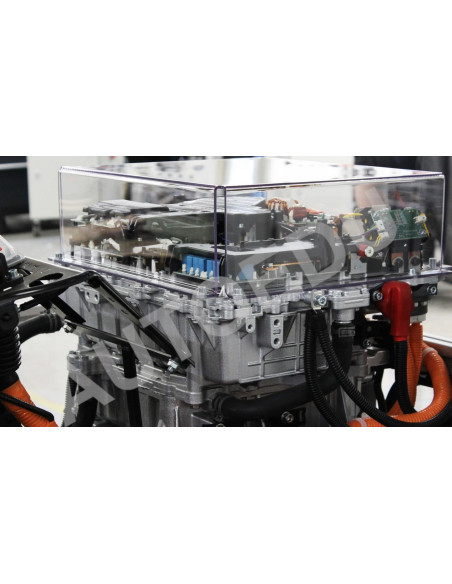

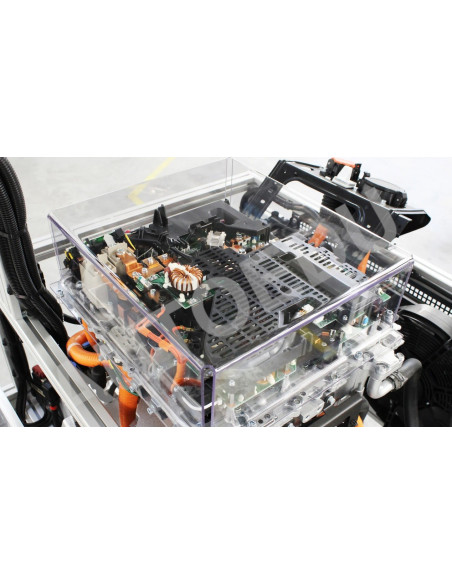

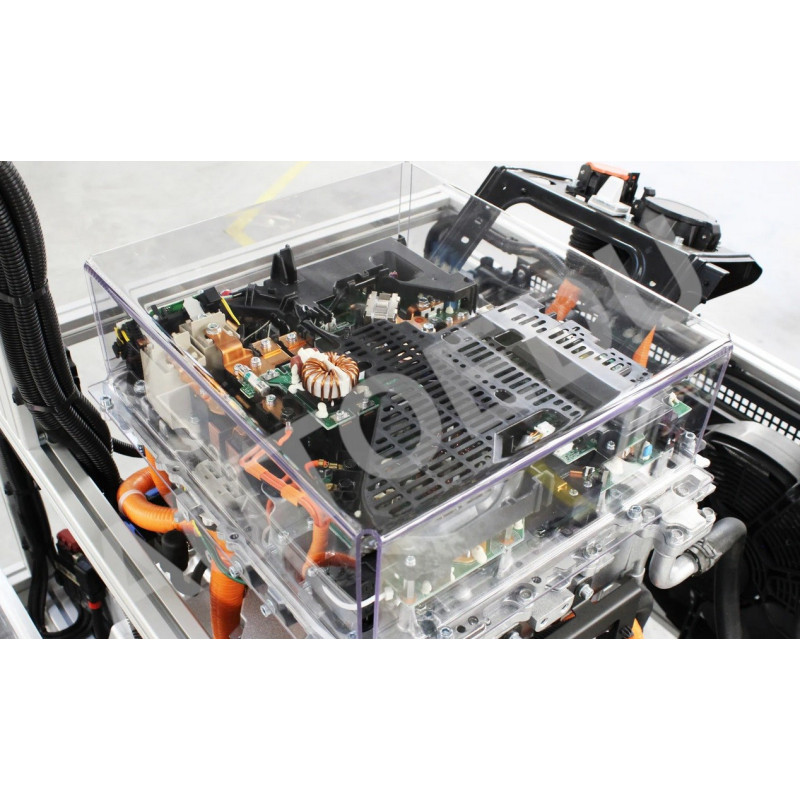

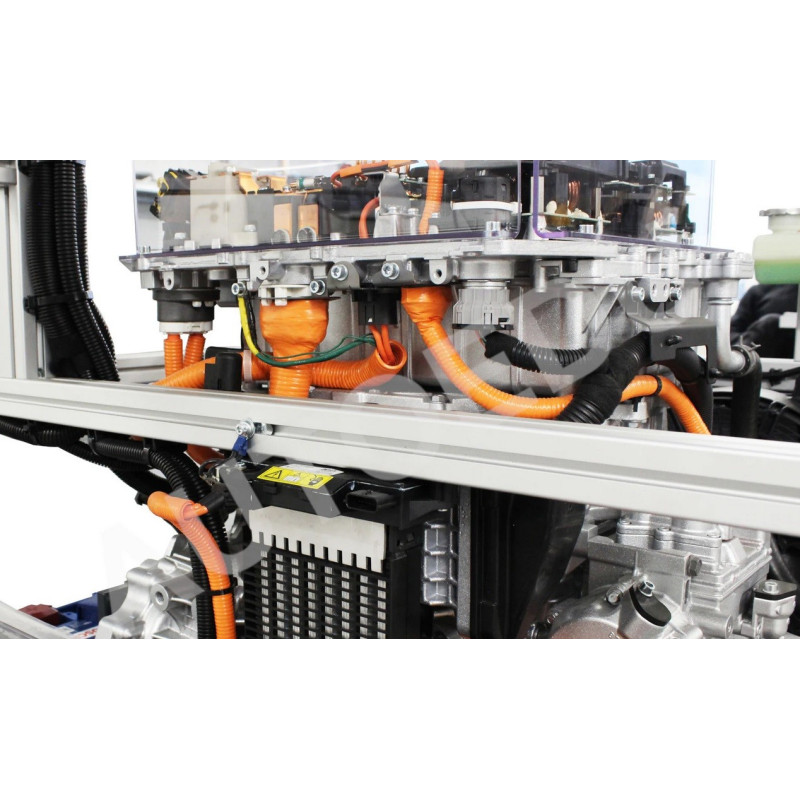

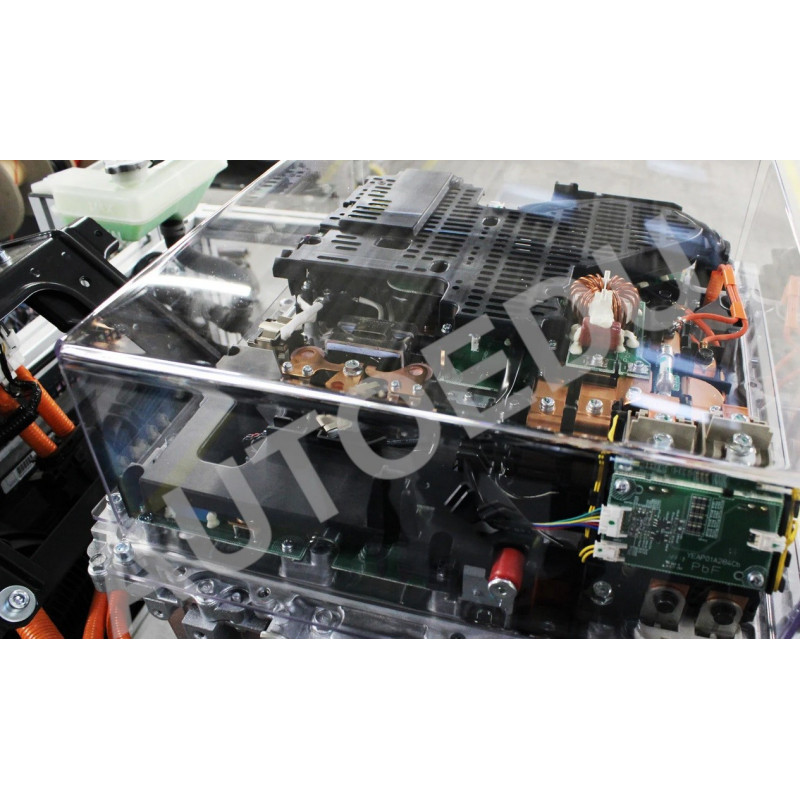

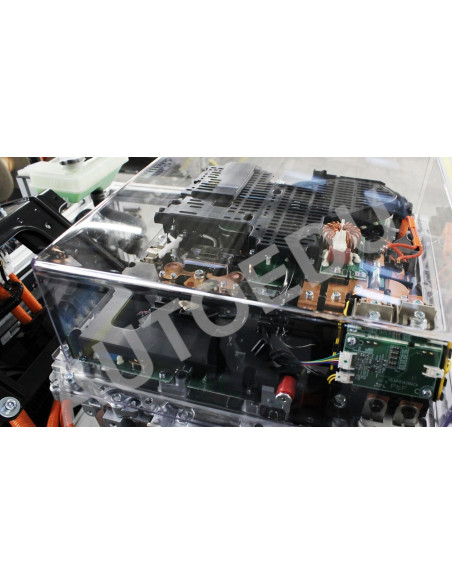

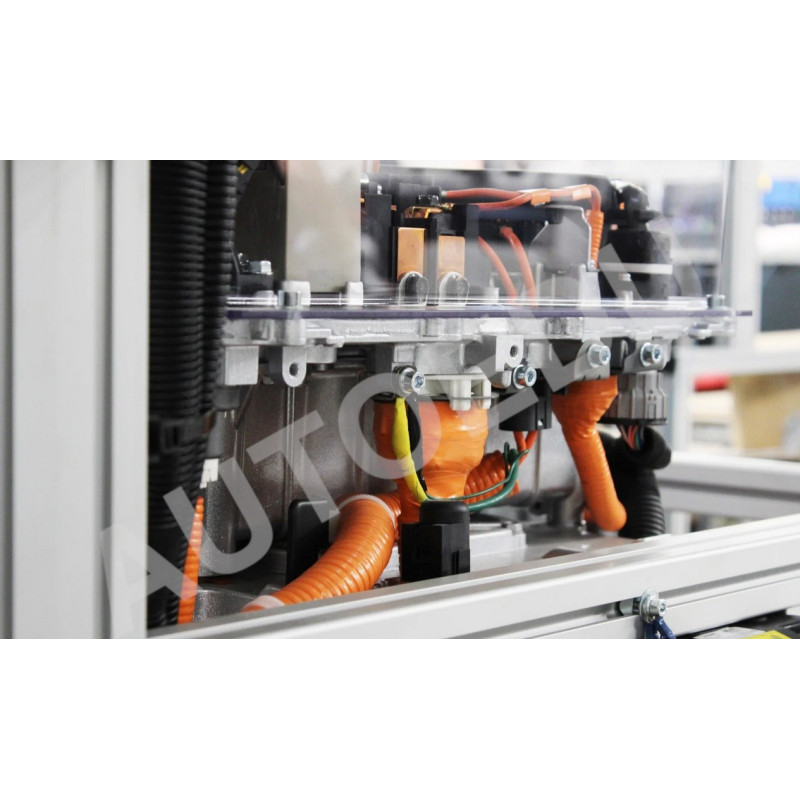

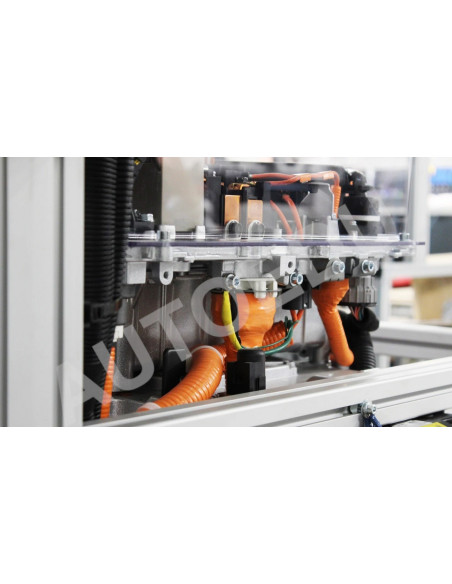

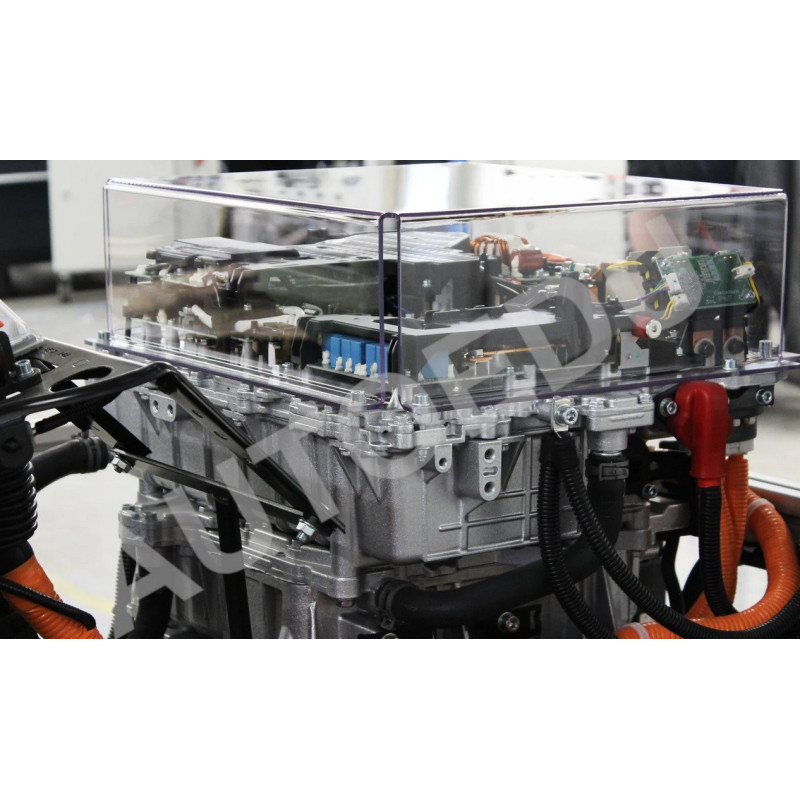

A unidade está montada sobre uma estrutura de alumínio com rodízios e inclui um controlador elétrico, um compressor elétrico de ar condicionado, bem como cabos de alta tensão protegidos por plexiglass.
Este treinador também possui uma tomada de diagnóstico OBD de 16 pinos, um radiador de refrigeração, um conversor DC/DC e um carregador integrado, proporcionando assim uma configuração completa de formação técnica para sistemas EV.

- Treinador EV totalmente funcional baseado em componentes de veículos elétricos Nissan Leaf.

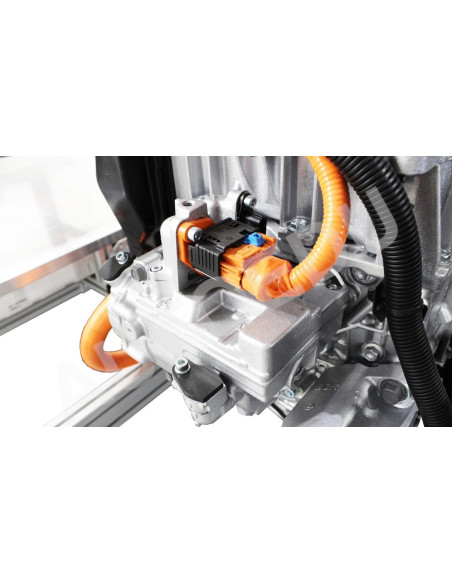

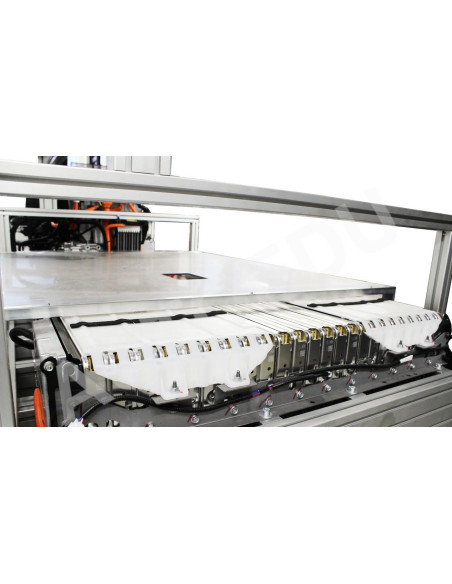

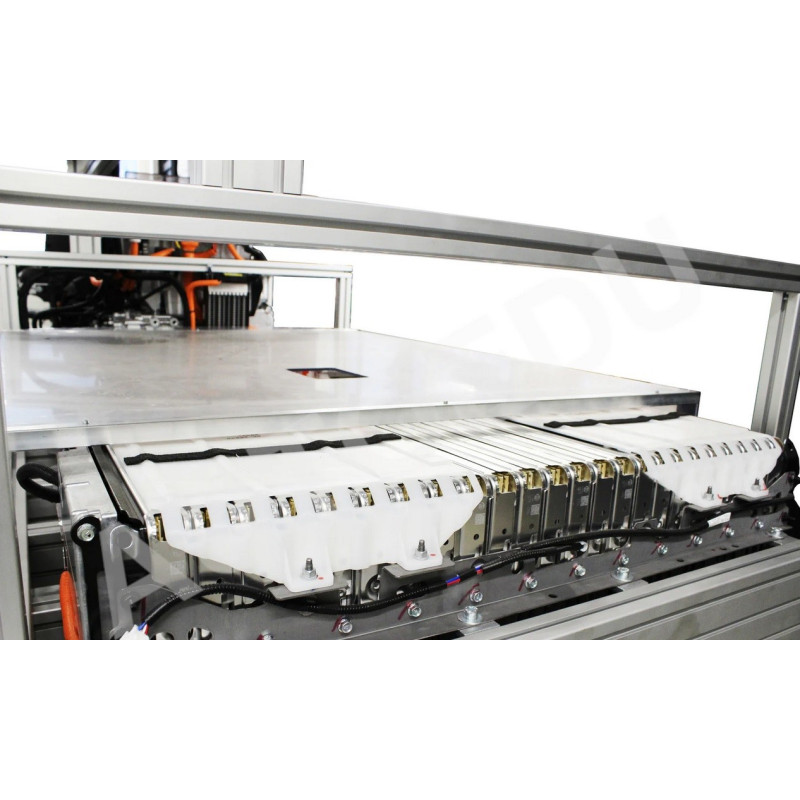

- Motor elétrico, controlador e sistema de bateria, incluindo bateria de iões de lítio de alta tensão de 24 kWh com 48 módulos.

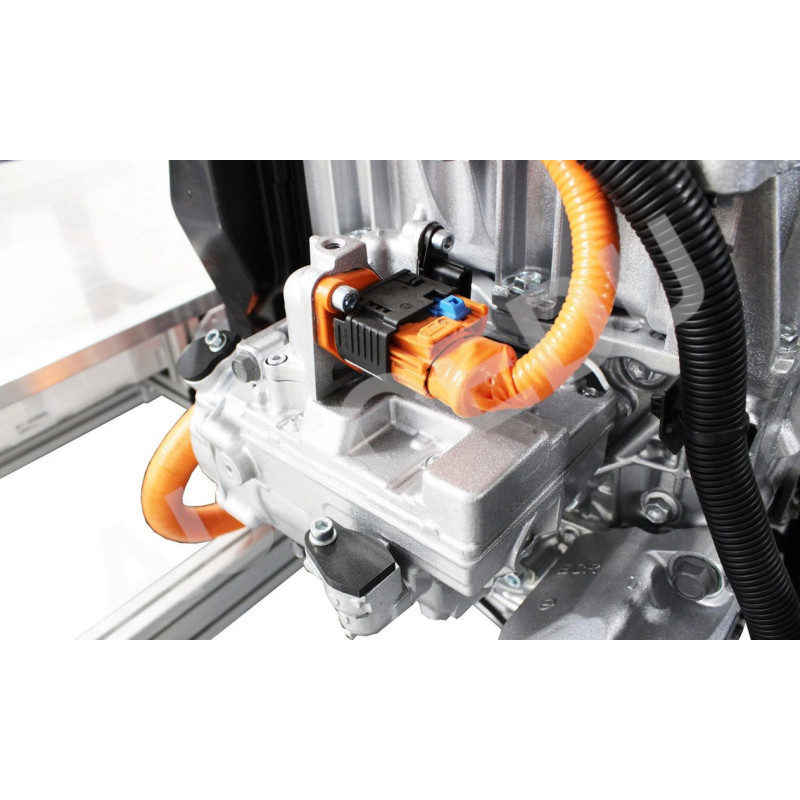

- Compressor de ar condicionado elétrico integrado e outros sistemas auxiliares.
- Estrutura móvel em alumínio com rodízios para fácil integração na sala de aula.

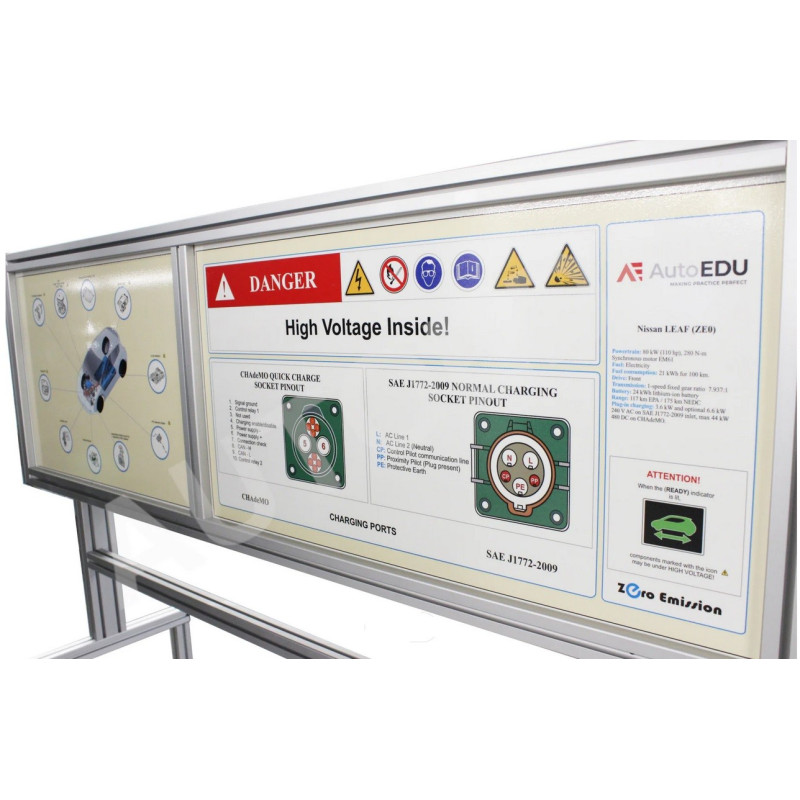

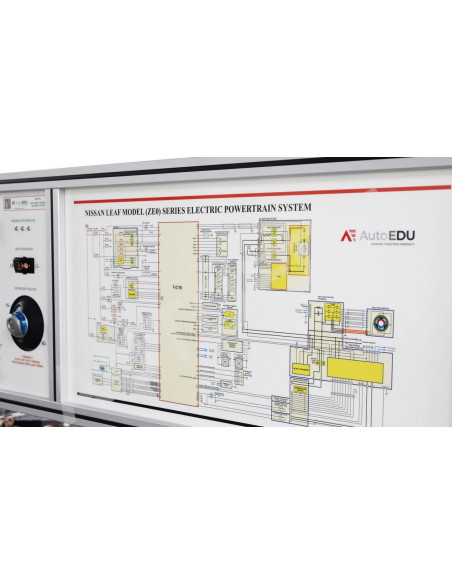

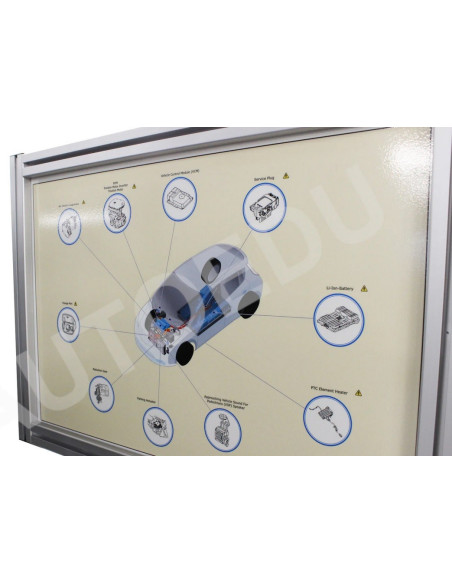

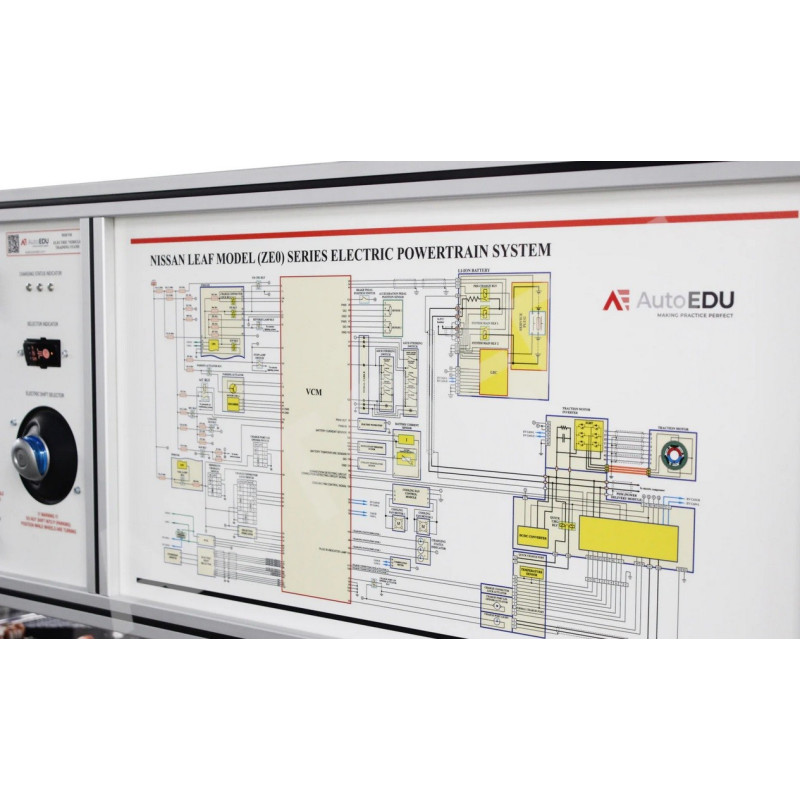

- Diagrama de cablagem abrangente que mostra todos os sensores, atuadores e linhas de transmissão de dados.
- Capacidades de diagnóstico através do conector OBD de 16 pinos, facilitando a deteção de falhas e a análise de dados.

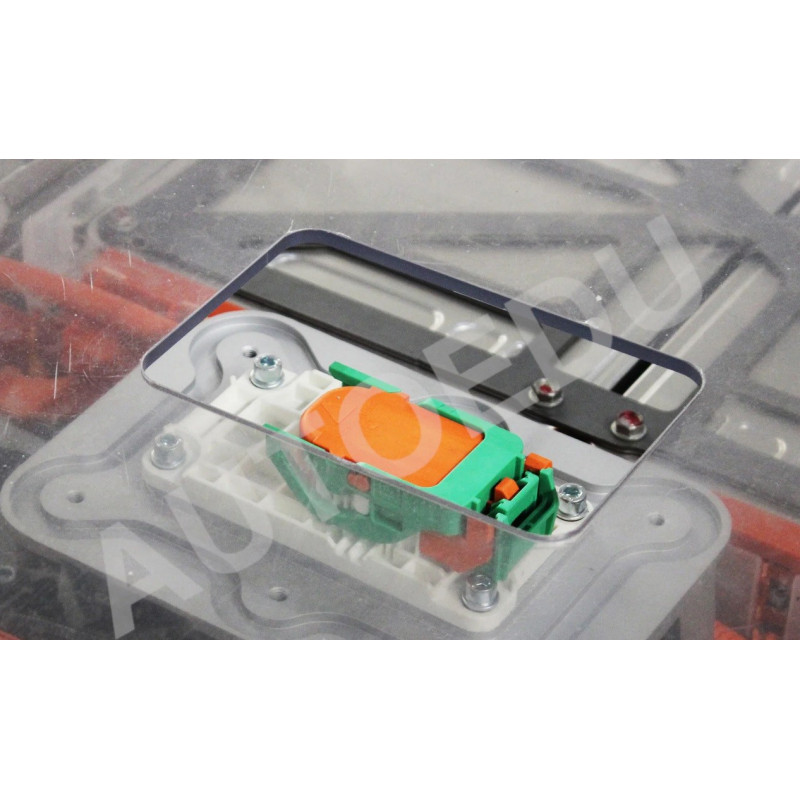

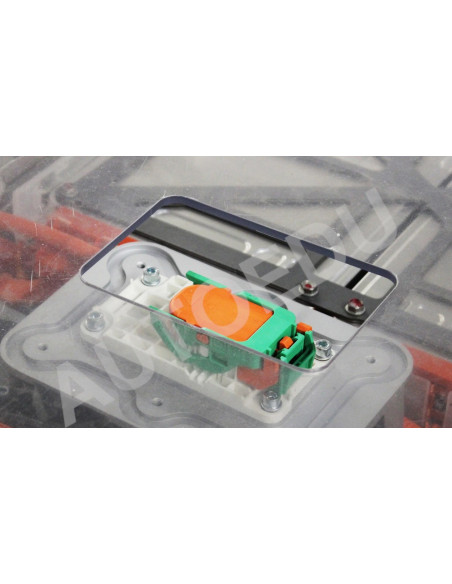

- Características de segurança completas, incluindo cabos de alta tensão com proteção em acrílico e fusível de desconexão de alta tensão.
- Monitorização em tempo real do estado da bateria, incluindo SOC, temperatura e regulação de tensão através do controlador de bateria de iões de lítio.

ESPECIFICAÇÕES:
Dimensões: 2505 x 1055 x 1605 mm
Peso: aprox. 700kg
Alimentação: bateria de 12 V, bateria de alta tensão (~400 V) 24 kWh, rede elétrica doméstica de 230 V 50 Hz.
Potência do motor: 80 kW (109 HP), binário de 280 Nm
Baseado em: veículo Nissan Leaf II
Ano de produção: 2010 – 2017

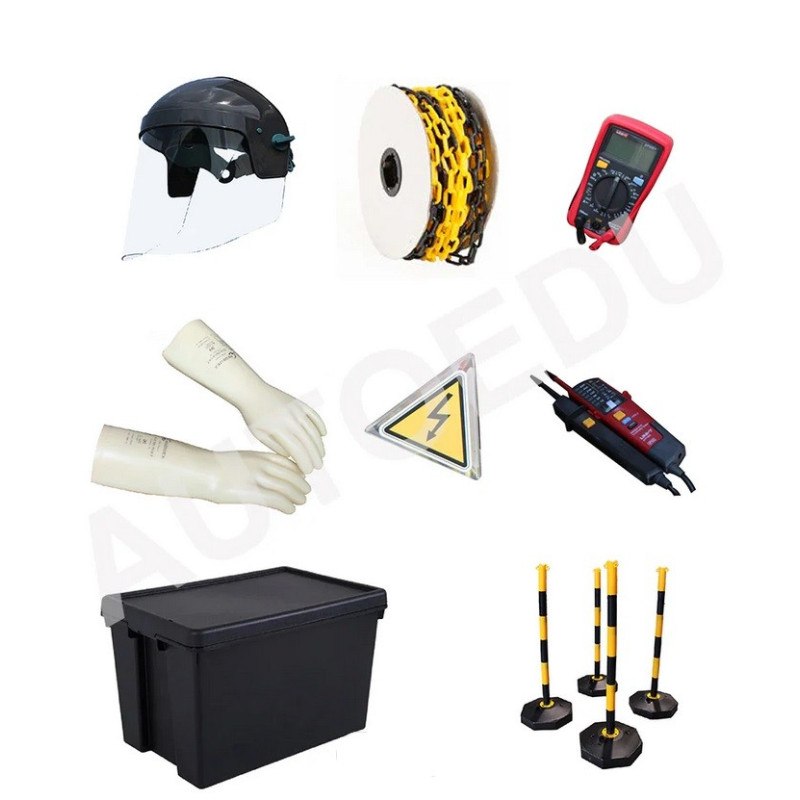

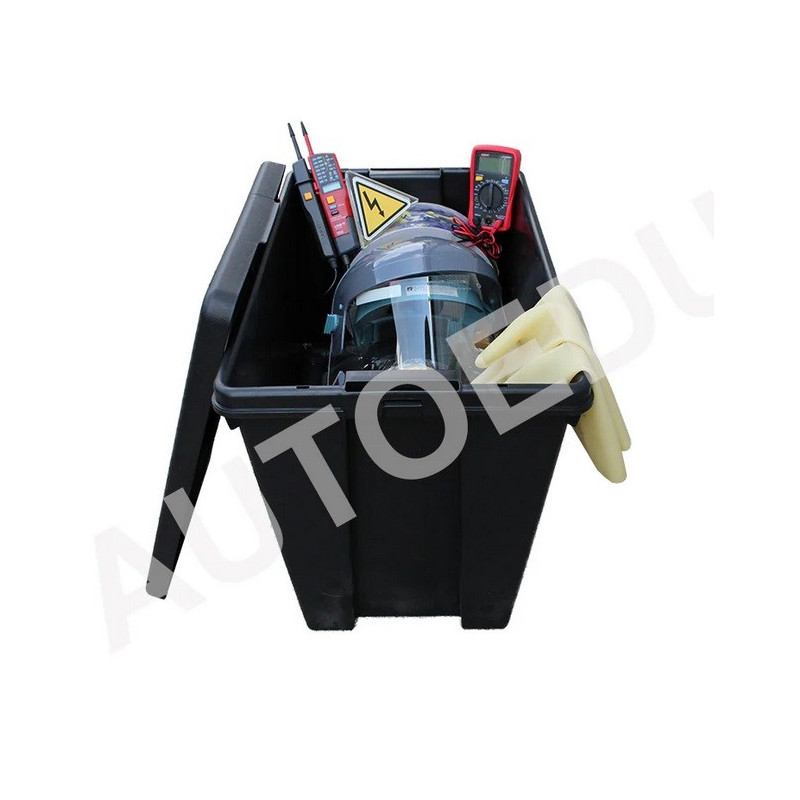

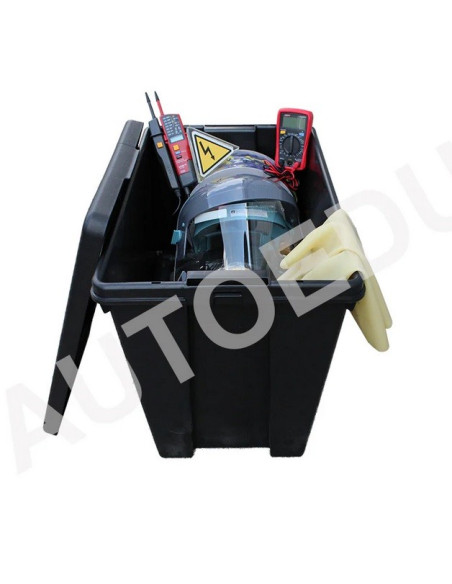

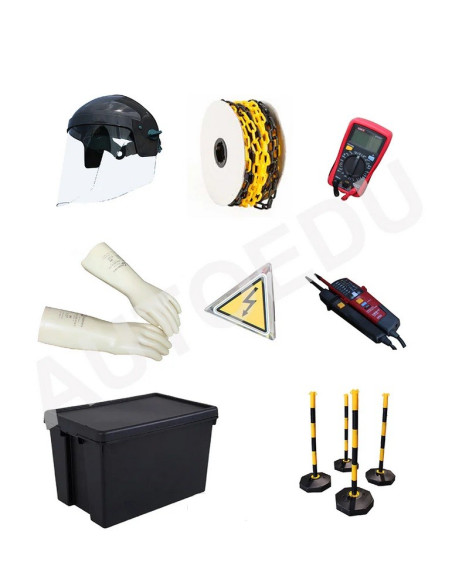

Equipamento de segurança: conjunto de ferramentas de proteção EHVS01 (recomendadas para uma operação segura)

Valor para estudantes:
► Obtenha conhecimentos práticos de sistemas de VE, incluindo motor elétrico, controlador elétrico e sistema de gestão de baterias (BMS).
► Desenvolva competências de diagnóstico utilizando o conector de diagnóstico OBD de 16 pinos, facilitando a análise de dados em tempo real e a gestão de códigos de avaria.
► Aprenda a manusear componentes de alta tensão em segurança, com todos os sistemas ligados por cabos de alta tensão e protegidos por tampas de plexiglass.
► Aprenda sobre a estrutura e o funcionamento de uma bateria de iões de lítio de alta tensão, incluindo a gestão SOC (estado de carga), o controlo da temperatura e a regulação da tensão da célula.
► Compreenda os meandros da gestão de energia dos veículos elétricos, desde o controlo do motor de tração até aos procedimentos de carga e descarga da bateria, garantindo um conhecimento detalhado dos sistemas de propulsão dos veículos elétricos.

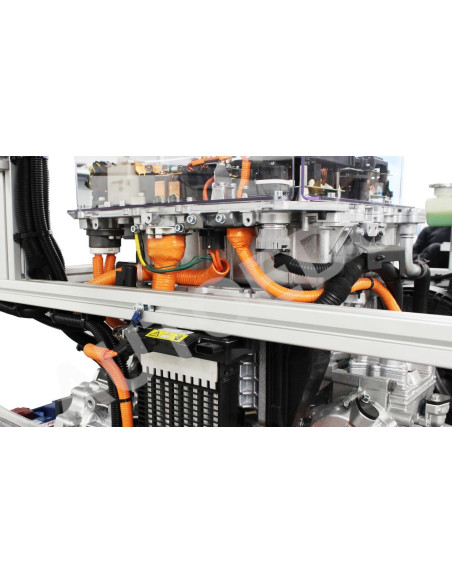

► Explore o layout e a função dos componentes críticos de EV, como o inversor do motor de tração, o conversor DC/DC e o carregador integrado, obtendo informações sobre o seu papel na conversão e distribuição eficiente de energia.

Valor para instrutores:
► Um modelo totalmente operacional para demonstrar o sistema EV completo, incluindo motor elétrico, controlador, bateria e mecanismos de segurança, proporcionando uma experiência de ensino autêntica.
► Peças OEM para oferecer aos alunos formação prática e realista com componentes EV reais, garantindo que estão bem preparados para ambientes automóveis do mundo real.
► Melhore a integração na sala de aula com uma estrutura móvel de alumínio sobre rodízios, permitindo uma fácil deslocação e configuração em vários cenários de treino.
► Promova a segurança dos alunos durante as sessões de formação de alta tensão com características de segurança abrangentes, incluindo tampas de proteção em acrílico e um fusível de desconexão de alta tensão.

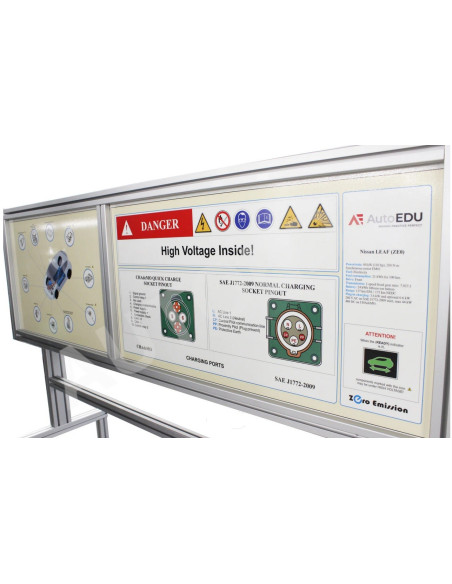

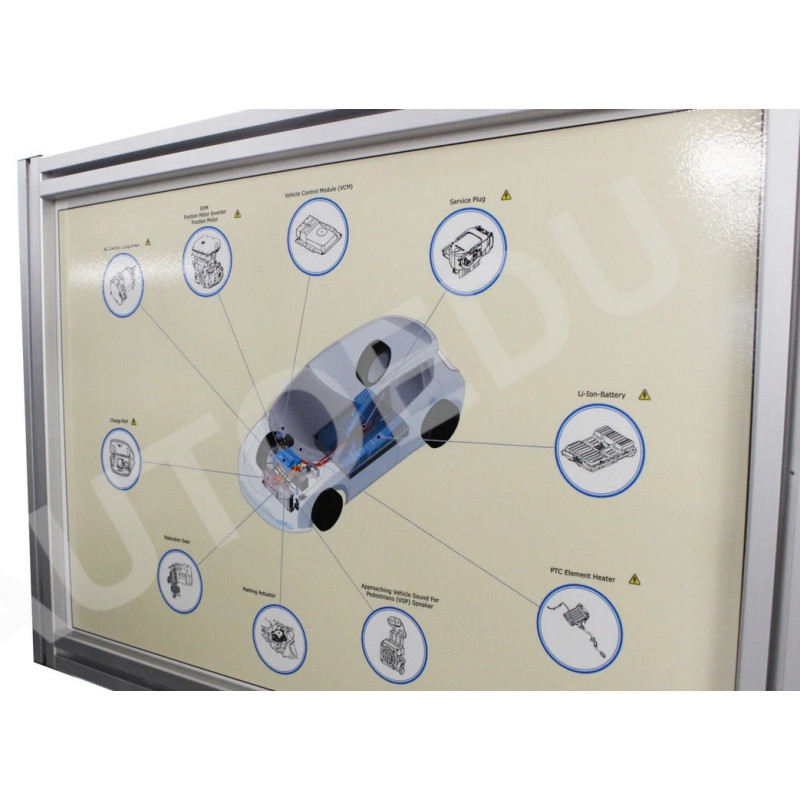

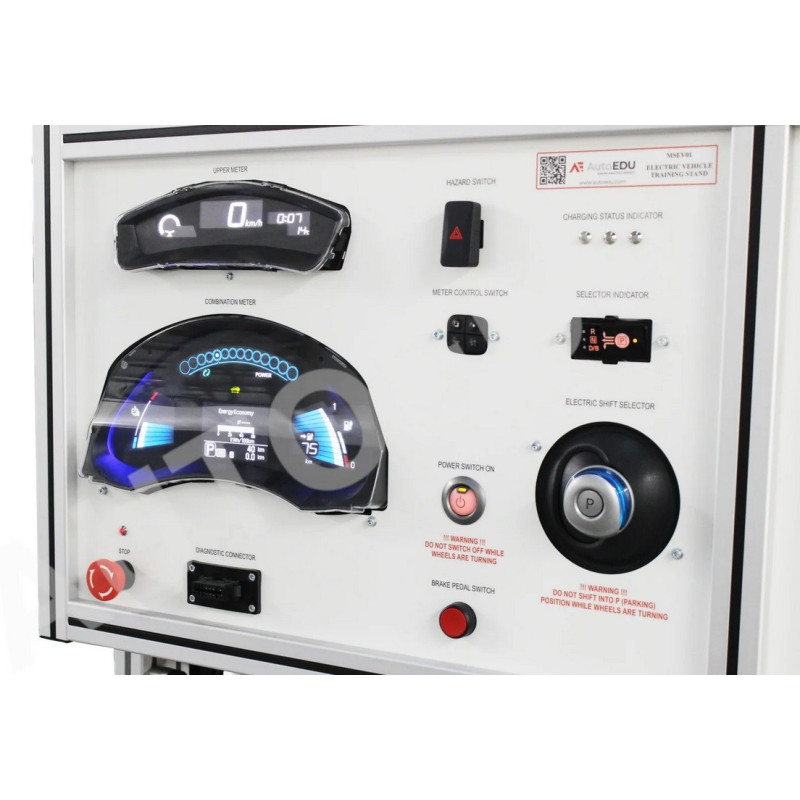

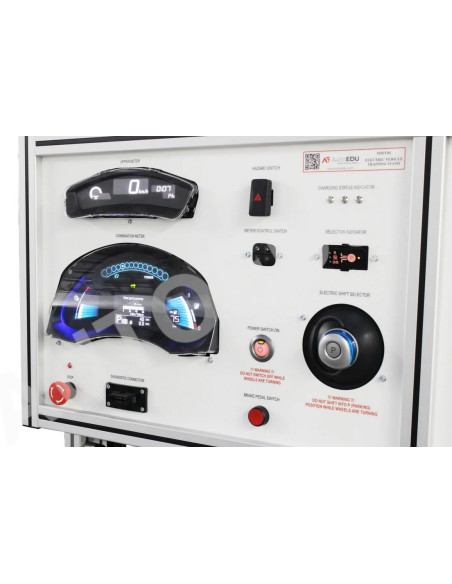

► Simplifique a preparação das aulas com um painel de controlo e um esquema de cablagem claramente marcados, facilitando reinicializações rápidas e fluxos de trabalho de ensino eficientes.
► Dotar os alunos de competências práticas em diagnóstico e resolução de problemas de sistemas de VE, utilizando ferramentas e procedimentos de diagnóstico padrão da indústria.
