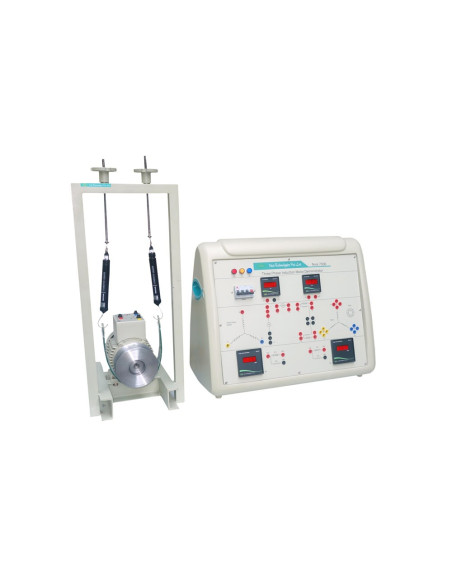

Nvis 7006 Laboratório de Treinamento Motor de Indução Trifásica

Reference: Nvis7006

Condition: New

Ele é projetado para explicar aos alunos como medir a potência total em um circuito trifásico usando apenas 2 watts. Com este produto, você pode estudar o fluxo de potência em um sistema trifásico e calcular a potência ativa, reativa e aparente correspondente. Além disso, é fácil entender diferentes parâmetros de 3 fases, como tensão de linha, corrente de linha, tensão de fase, corrente de fase e suas relações mútuas para verificar as propriedades estrela e delta no circuito trifásico.

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

Geral
Especificações
Lista de Experiências
Data sheet
Download

Categoria	Laboratórios

Nvis7006 Download (615.39k)

- Máquina com arranjo de carregamento mecânico
- Fornecido com tacômetro digital
- A placa de controle consiste em material FRP de alta qualidade para oferecer a máxima segurança aos usuários
- Máquina com isolamento classe "B"
- Base / Canal de Serviço Pesado
- Tambor de freio / polia com facilidade de supressão de calor
- Equipado com lâmpadas de indicação de fornecimento
- Projetado considerando todos os padrões de segurança
- Representação diagramática para a facilidade de conexões
- Design Exclusivo e Compacto
- Tutorial do produto (CD)

- Mains Supply: Three Phase, 415 V ± 10 %, 50 Hz
- Three Phase Induction Motor:
              -- Type: Squirrel Cage
              -- Rating: 1 HP (Also available with 2 HP and 3 HP)
              -- Voltage Rating: 415 V
              -- Speed: 1440 RPM ± 5%
              -- Insulation: Class ‘B’
- Loading arrangement: Mechanical
- Brake Drum/Pulley: Aluminum Casted
- Digital Metersused:
              -- Wattmeter: 1500 W (2 nos.)
              -- AC Voltmeter: 450 V
              -- AC Ammeter: 5 A
- MCB (TPN): 10 A
- Digital Tachometer: 20,000 RPM
- Optional:
       Three Phase Variac, 10A

- Estudo do funcionamento e inversão do motor de indução trifásico
- Estudo do Teste Sem Carga realizado em um Motor de Indução Trifásico
- Estudo do Teste de Rotor em Blocos realizado em um Motor de Indução Trifásico
- Medição de deslizamento em um motor de indução trifásico
- Estudo das características de velocidade-torque em um motor de indução trifásico
