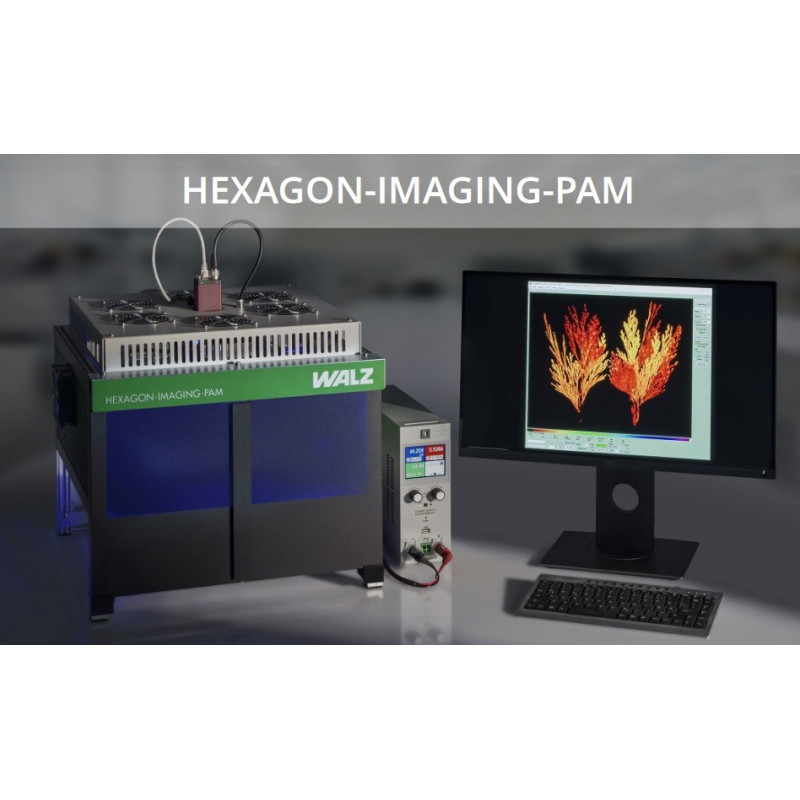

Características generales del HEXAGON-IMAGING-PAM de Walz
Al desarrollar el HEXAGON-IMAGING-PAM, Walz ha tenido en cuenta los deseos de los clientes y, además de ampliar la superficie, ha revisado también el control LED para crear espacio en las especificaciones técnicas para nuevas aplicaciones.

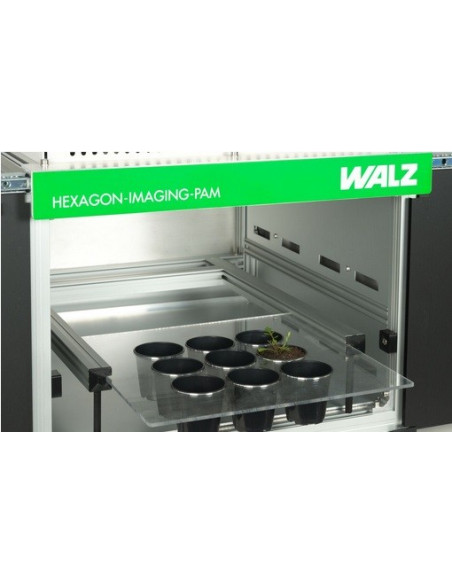

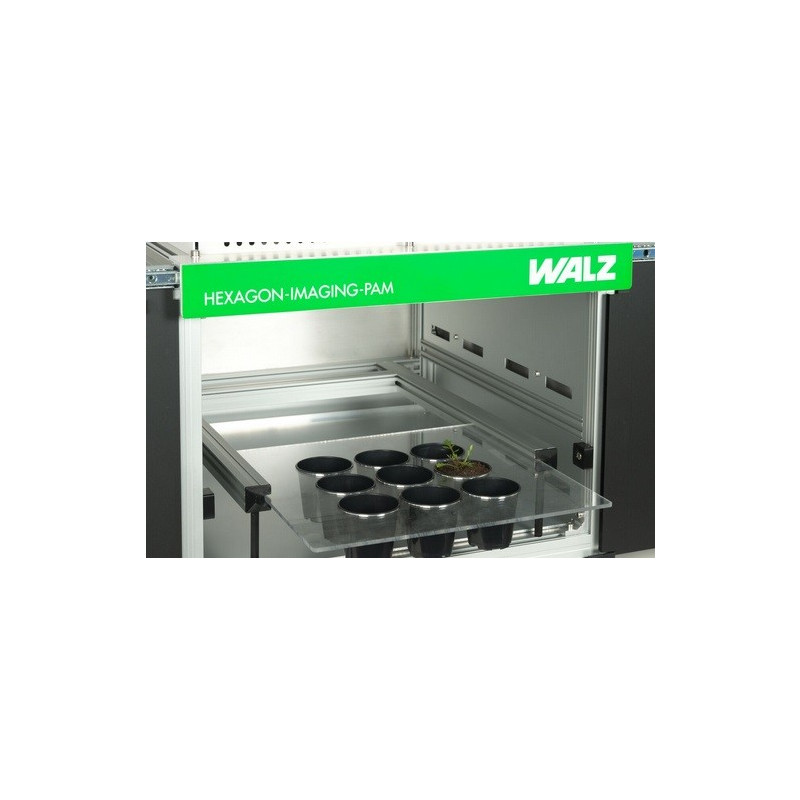

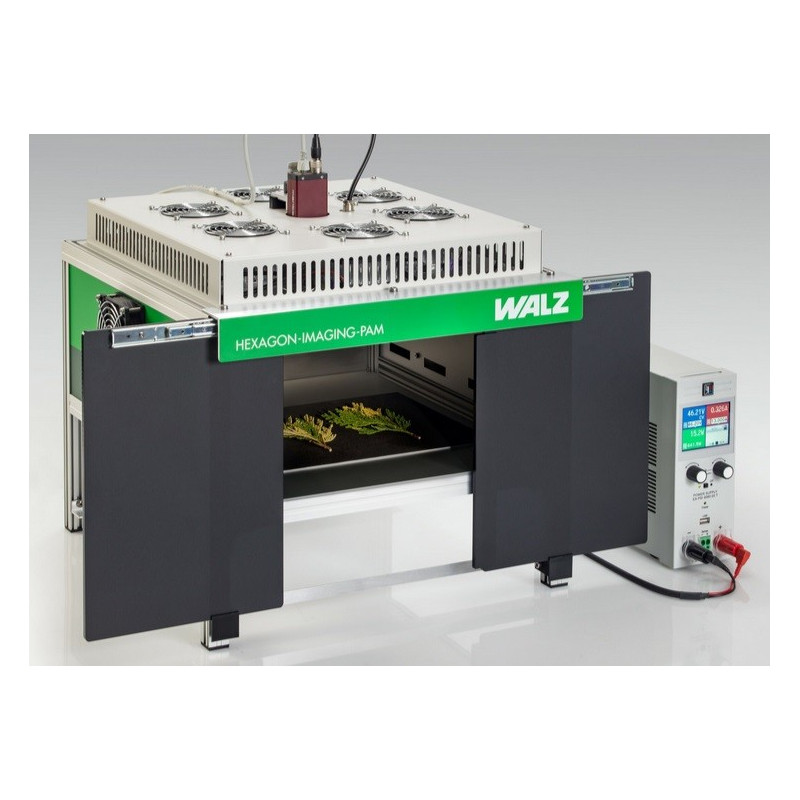

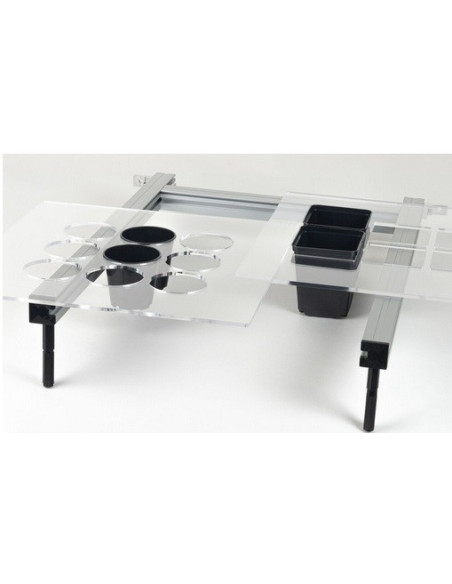

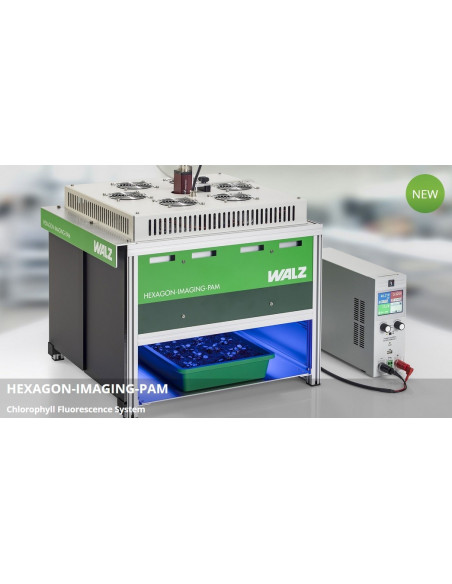

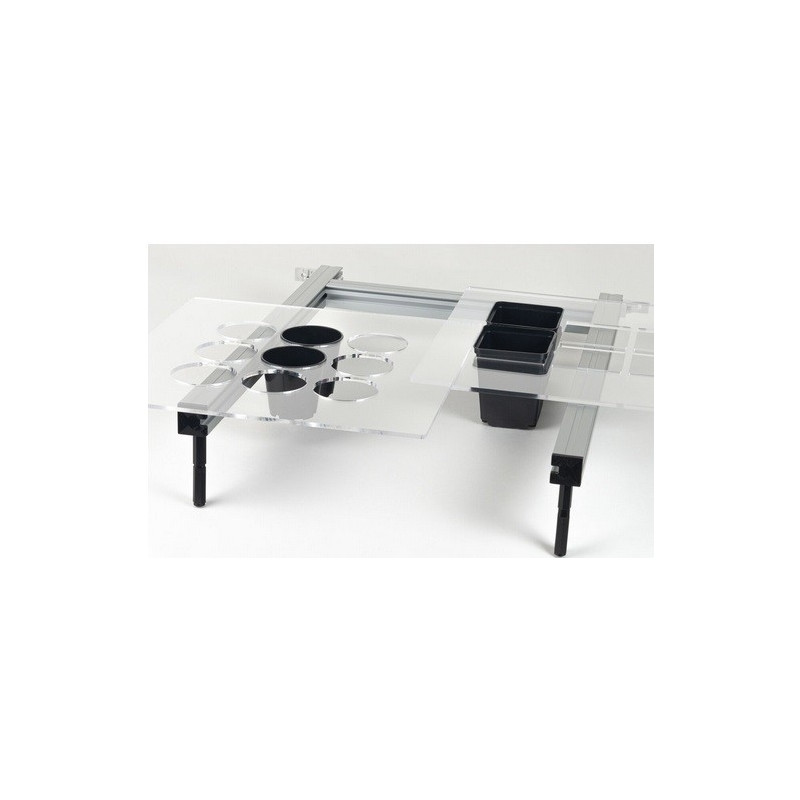

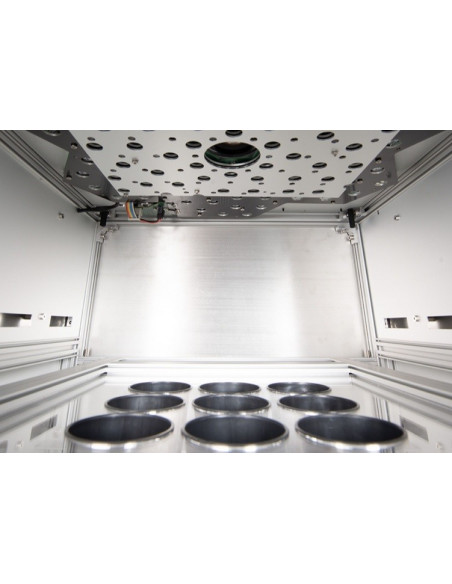

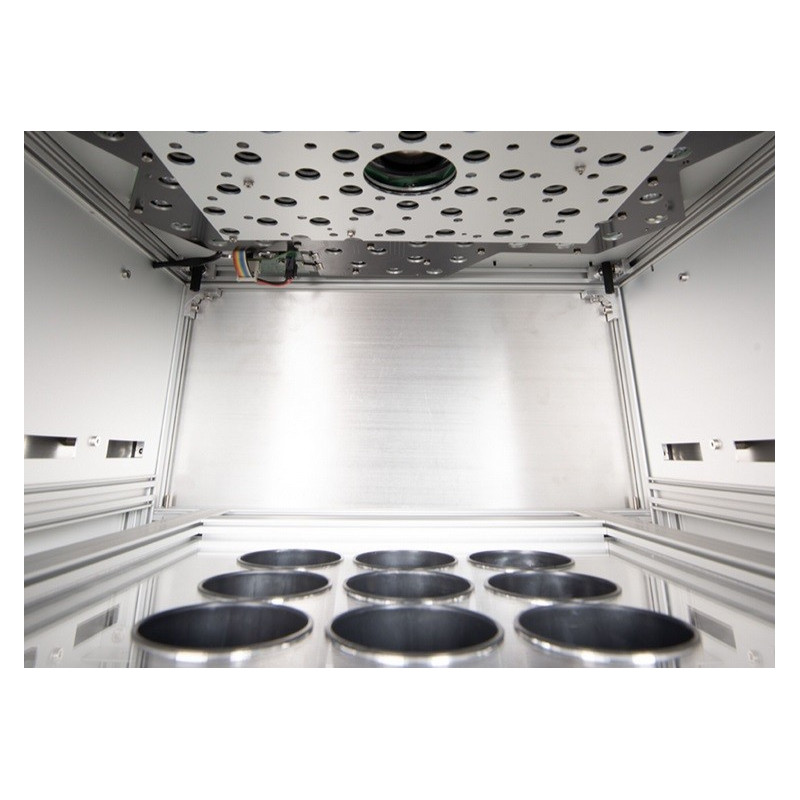

La carcasa del HEXAGON-IMAGING-PAM también se ha adaptado a las aplicaciones versátiles de nuestros clientes y permite la medición de hojas, algas en recipientes y organismos bentónicos, pero también plantas enteras en macetas o bandejas de plantas sin tiempos de adaptación largos ni complicados.
También se ha tenido en cuenta la seguridad y los fuertes pulsos de luz con los que funcionan los instrumentos PAM no deben dañar los ojos del experimentador. Walz ha integrado un apagado de seguridad en el HEXAGON-IMAGING-PAM que suprime la fuerte intensidad de la luz si se abre la puerta durante un experimento.
Una vez iniciado el software, el HEXAGON-IMAGING-PAM trabaja en modo de agrupamiento de píxeles de 2x2 en un área de 20 x 24 cm.

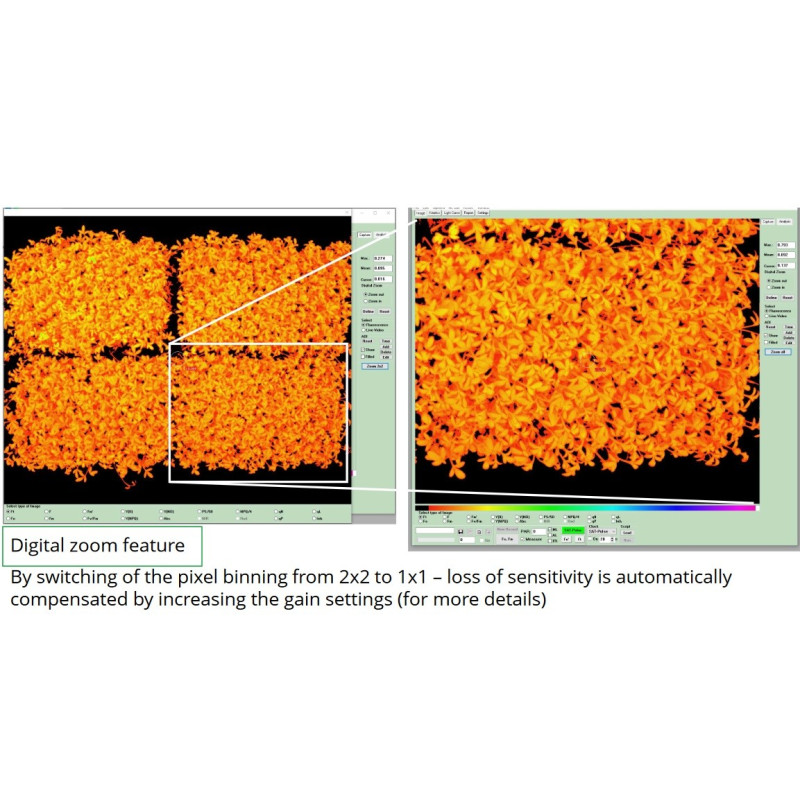

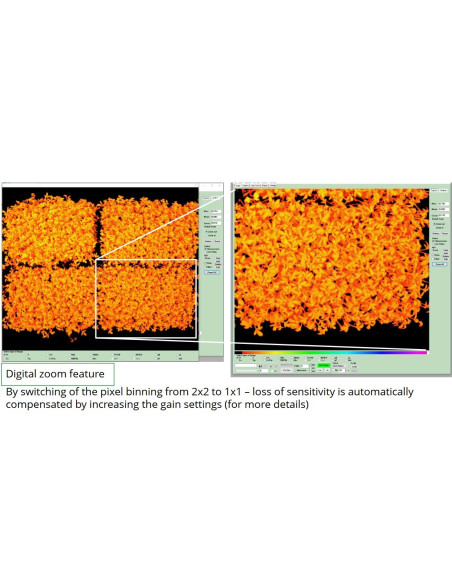

Una función de zoom especial permite al usuario ampliar un cuarto de la zona de medición que se puede seleccionar libremente sin cambiar la resolución de la imagen. Esto permite trabajar con un aumento mayor en una zona de medición más pequeña sin perder sensibilidad.

La fluorescencia de la clorofila es un indicador muy sensible de la fotosíntesis. La información cuantitativa sobre el rendimiento cuántico de la conversión de energía fotosintética se obtiene mediante técnicas de fluorometría PAM y el método de pulso de saturación (Schreiber U (2004) Fluorometría de modulación de amplitud de pulso (PAM) y método de pulso de saturación.
Se puede obtener una amplia gama de parámetros fotosintéticos a partir de mediciones de fluorescencia. Esto proporciona información sobre el estado fisiológico de todos los organismos fotosintéticamente activos, incluidas las plantas superiores, los musgos y los helechos, así como varios tipos de biopelículas de fitoplancton y algas.

Imágenes de fluorescencia de clorofila:
Con el avance de las cámaras CCD de alta sensibilidad, seguidas de los modernos chips de cámara de tipo CMOS junto con diodos emisores de luz (LED) extremadamente potentes, el desarrollo de fluorómetros IMAGING-PAM ha hecho posible no solo medir imágenes de fluorescencia de clorofila, sino que también son totalmente competentes para proporcionar los parámetros de fluorescencia de clorofila relevantes, utilizando métodos de pulso de saturación.
Por lo tanto, las imágenes de la actividad fotosintética y su Se pueden obtener variaciones espacio-temporales.
En los últimos años, la tendencia ha sido cada vez mayor hacia cámaras CMOS de muy bajo ruido que ofrecen altas sensibilidades. La tecnología LED también está haciendo un progreso continuo para que se puedan lograr altas intensidades de irradiación con menor potencia.

Sin embargo, el calentamiento de los LED conduce a un cambio en su rendimiento. Con el nuevo HEXAGON-IMAGING-PAM, nos centramos en compensar estos cambios de potencia y, por lo tanto, abrir nuevas dimensiones de precisión de medición en la obtención de imágenes y la homogeneidad de la iluminación. Esto también abre una puerta para que se integren nuevos métodos de medición en el software de aplicación.

Todos los fluorómetros Walz IMAGING-PAM proporcionan imágenes para 17 parámetros diferentes. El parámetro de fluorescencia Ft se monitorea continuamente y los valores cinéticos también se pueden exportar con una velocidad de reloj de 150 ms. "Fo" y "Fm" se evalúan después de la adaptación a la oscuridad, lo que sirve como referencia para el análisis de extinción de fluorescencia mediante el método de saturación de pulso.

Además de Fv/Fm, podemos visualizar:
- Rendimiento cuántico de PS II después de la aclimatación a la oscuridad
- Rendimiento cuántico de PS II durante la iluminación, Y(II)
- Rendimientos cuánticos de disipación de energía regulada y no regulada
- Y(NPQ), Y(NO) y la tasa aparente de transporte de electrones (ETR)

Archivo-EXE Software para PC ImagingWinGigE V2.57q39 (Windows 10 y superior, solo sistemas de 64 bits) (45,8 MB)

Características e interfaz gráfica de usuario

El sistema HEXAGON-IMAGING-PAM está controlado completamente por el software dedicado ImagingWinGigE.

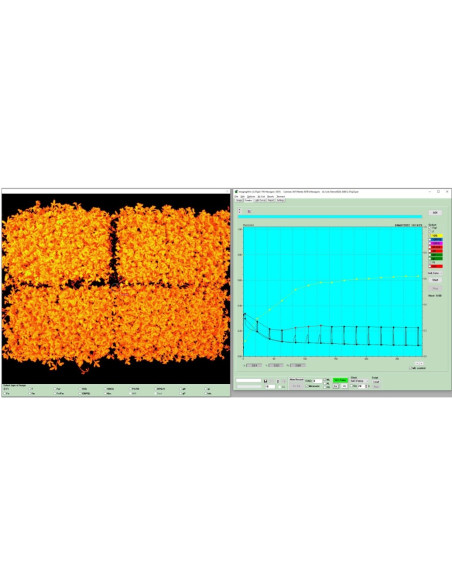

El software ImagingWinGigE se abre con la ventana de imagen que ocupa la mayor parte de la superficie del usuario y muestra el valor Ft como parámetro de inicio.
Se pueden colocar hasta 100 áreas de interés (AOI) y el usuario puede cambiar entre los parámetros que se mostrarán.
Los valores se representan en una escala de colores falsos que va del negro (0,0) al blanco (1,0) con rojo, naranja, amarillo, azul y violeta hasta púrpura entre ellos. Al principio, ya hay una AOI estándar central después de iniciar el software.
Se pueden definir diferentes formas y el software ImagingWinGigE también ofrece una función de reconocimiento de muestras. Las posiciones de las AOI se pueden mover con la nueva función Editar.
Hay pestañas adicionales disponibles para configuraciones adicionales y ejecuciones preprogramadas o las tablas de informes. Mientras se trabaja en estas pestañas, la ventana de imagen está desactivada y siempre está presente junto a la ventana normal de ImagingWin para una mejor visión general.
Se ha intentado estructurar la interfaz de usuario de una manera práctica y hemos adoptado muchos de los controles probados de ImagingWin de las unidades de la serie M.

El cliente puede elegir entre 18 parámetros diferentes (Ft, Fo, Fm, F, Fm’, Fv/Fm, Y(II), Y(NPQ), Y(NO), PS/50, Abs, Red, NIR, NPQ/4, qN, qP, qL, Inh.) que se pueden mostrar en la ventana de imagen en diferentes modos de color.
En esta pestaña se puede observar la alteración de los parámetros en tiempo real durante el experimento.

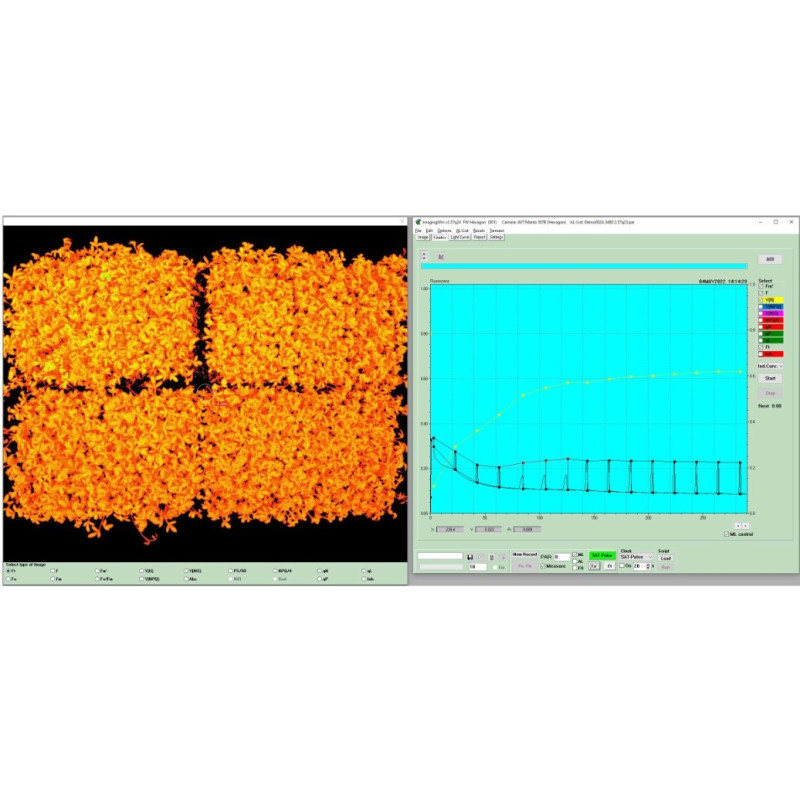

La ventana de cinética muestra varios valores de parámetros para algunas o todas las AOI del experimento seleccionado actualmente, graficados en función del tiempo. Sirve para la evaluación de fenómenos dinámicos de oscuridad/luz (curva de Kautsky o curva de inducción).
Algunos de los experimentos posibles ya están preestablecidos en la pestaña Cinética o Curva de luz, de modo que incluso el principiante puede encontrar un punto de partida fácil para sus primeros experimentos exitosos.
Para los usuarios avanzados, también es posible programar archivos de script con una estructura más compleja e incluso controlar el dispositivo de forma remota mediante la interfaz de software.
Fácil calibración de la luz mediante el fotómetro y registrador ULM-500.
ImagingWinGigE en comunicación con el ULM-500 proporciona una rutina de calibración de luz automatizada para generar una lista de luz interna calibrada y, además, ofrece la posibilidad de seguir una iluminación externa (es necesario un sensor PAR apropiado como el Walz LS-C).
Algunas funciones nuevas se pueden proporcionar únicamente para el software ImagingWinGigE para HEXAGON-IMAGING-PAM, no para el software ImagingWin adecuado para dispositivos GigE o las versiones de cámara FireWire más antiguas de la serie M de IMAGING-PAM.

Miniordenador de control IMAG-HEX/PC

El miniordenador Intel NUC, especialmente potente, funciona de forma muy silenciosa y con un consumo de energía eficiente.
Gracias a su pequeño tamaño, se puede combinar perfectamente con el HEXAGON IMAGING PAM.
Dispone de una interfaz Ethernet rápida, puertos HDMI y USB, donde también se ha instalado una interfaz Thunderbolt 4.
Envíenos un correo electrónico para obtener las especificaciones completas.
