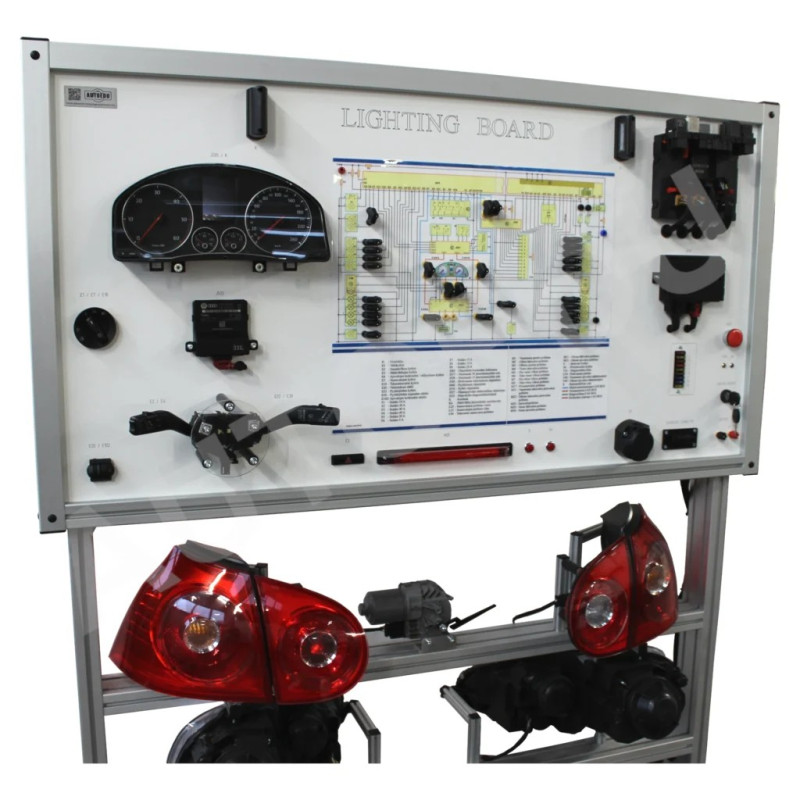

MSAS02 Instrutor Educacional para Iluminação Automotiva (OBD 16 Pin)

► Um sistema de treinamento de iluminação totalmente funcional, baseado em componentes OEM VW/AUDI.

► O simulador de placa de treinamento é uma ótima ferramenta educacional que permite aos alunos aprender a estrutura do sistema de iluminação, estudar seus componentes e realizar diversas medições, testes e outros procedimentos de diagnóstico.

► Estandes de treinamento automotivo.

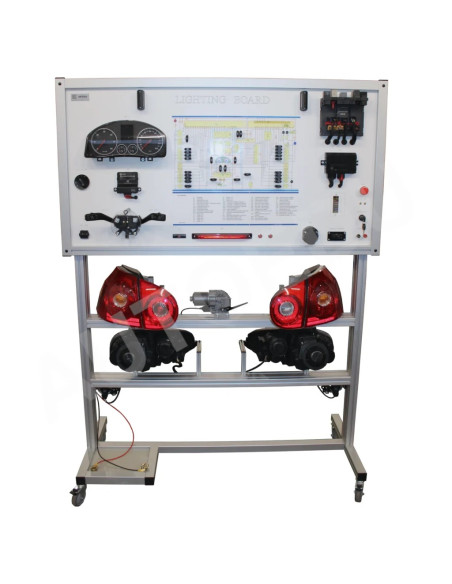

► O sistema de treinamento de iluminação totalmente funcional é instalado em uma estrutura móvel de alumínio.

► A placa de treinamento educacional é baseada em componentes OEM VW/AUDI.

► O simulador de placa de treinamento é uma ótima ferramenta educacional que permite aos alunos aprender a estrutura do sistema de iluminação, estudar seus componentes e realizar diversas medições, testes e outros procedimentos de diagnóstico.

► Valor para os alunos

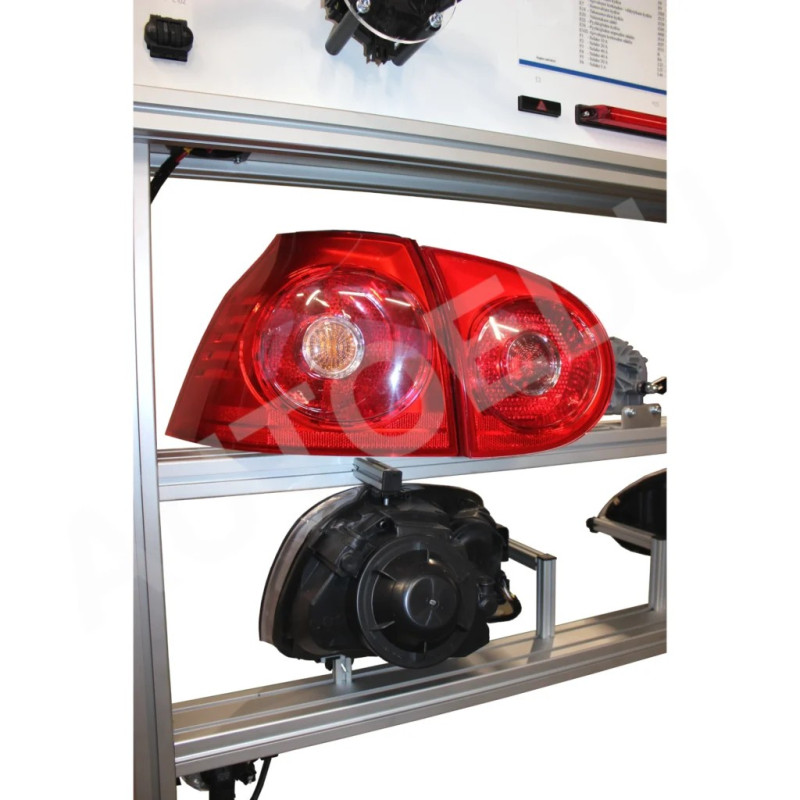

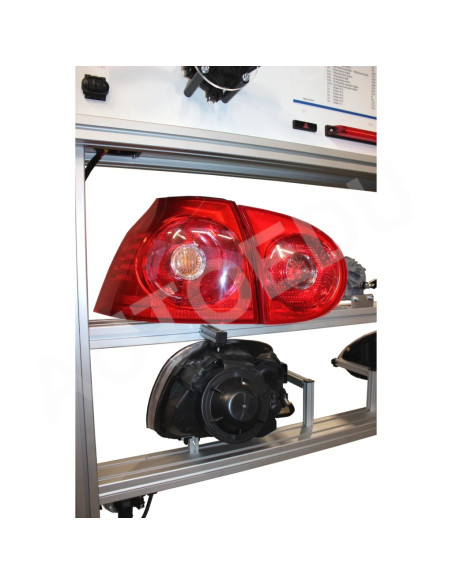

● Compreender os sistemas de iluminação automóvel examinando a estrutura, o funcionamento e os componentes dos conjuntos de iluminação dianteira e traseira, incluindo os faróis de nevoeiro e as luzes de travagem de nível elevado.

● Utilize o conector de diagnóstico OBD de 16 pinos integrado para diagnosticar e resolver problemas do sistema de iluminação. Aprenda a ler e limpar códigos de avaria, identificar unidades de controlo eletrónico (ECUs) e visualizar dados do sistema em tempo real.

● Utilize jumpers banana e contactos abertos para fazer medições e ligar componentes do sistema com precisão. Utilize osciloscópios e multímetros para medir parâmetros de sinais elétricos e analisar o comportamento do sistema.

● Realize testes práticos em vários componentes de iluminação e unidades de controlo, incluindo o controlo do alcance dos faróis, a deteção de reboques e os dispositivos de sinalização. Simule falhas removendo os jumpers e observe como estas afetam o funcionamento do sistema.

● Pratique o ajuste dos níveis de luz dos faróis com motores integrados. Opcionalmente, utilize um testador de faróis para refinar e confirmar o alinhamento do feixe.

► Valor para instrutores

● A utilização de componentes OEM e interfaces de controlo realistas no suporte proporciona uma experiência de aprendizagem autêntica, replicando sistemas de iluminação de veículos da vida real.

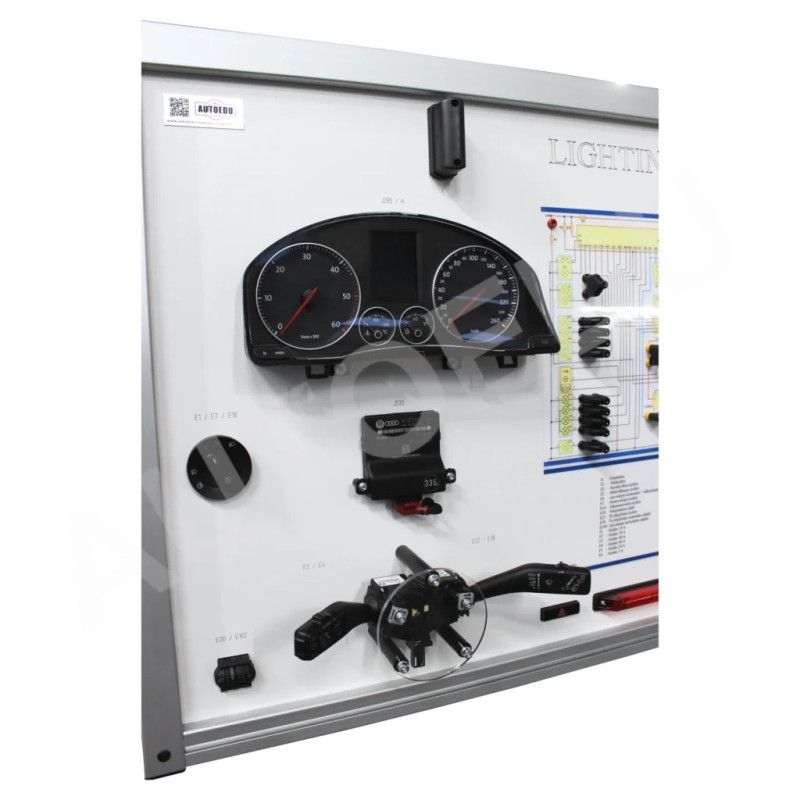

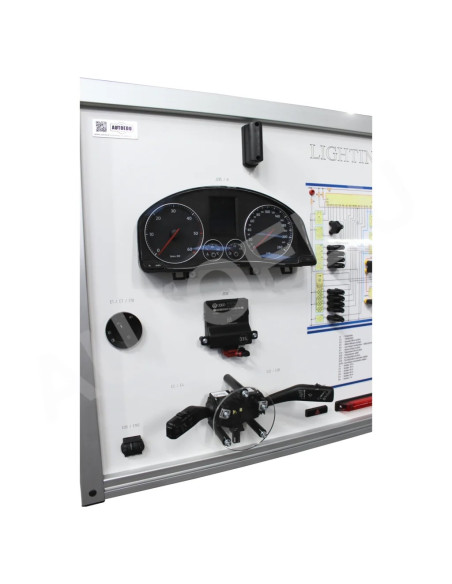

● O layout claro dos botões de controlo, dos esquemas elétricos e das interfaces de diagnóstico simplifica as instruções e permite a configuração e o funcionamento eficientes das sessões de formação.

● O sistema baseado em OEM permite aos alunos treinar em diagnósticos utilizando praticamente qualquer ferramenta de digitalização multimarca, especializada ou OEM, garantindo um ambiente de aprendizagem seguro e de alta qualidade.

● A versão com rodas, móvel e compacta em sala de aula, permite a utilização simultânea por vários alunos, promovendo a aprendizagem colaborativa e oportunidades de formação prática.

● Simule falhas e meça parâmetros do sistema para criar aulas dinâmicas e interativas que melhorem o envolvimento e a compreensão dos alunos.

● O apoio à formação foi concebido para ser simples, exigindo apenas pequenos ajustes para restaurar as definições padrão, facilitando a configuração e o início de cada aula de forma rápida e eficiente.

● Design pronto a usar, sem necessidade de montagem, montagem ou preparação especial adicional para operação.

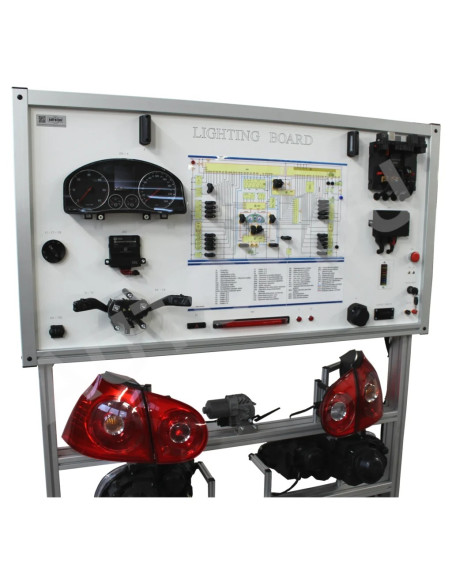

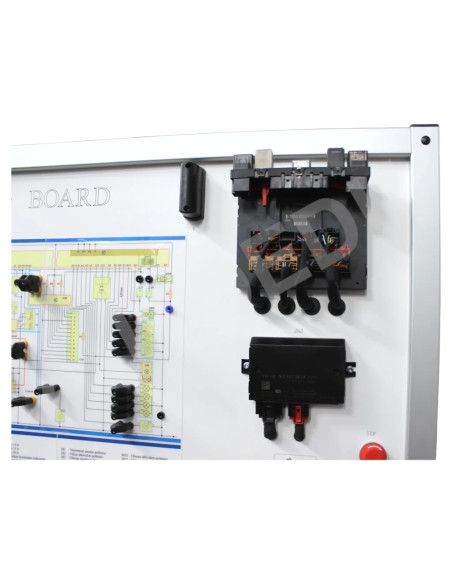

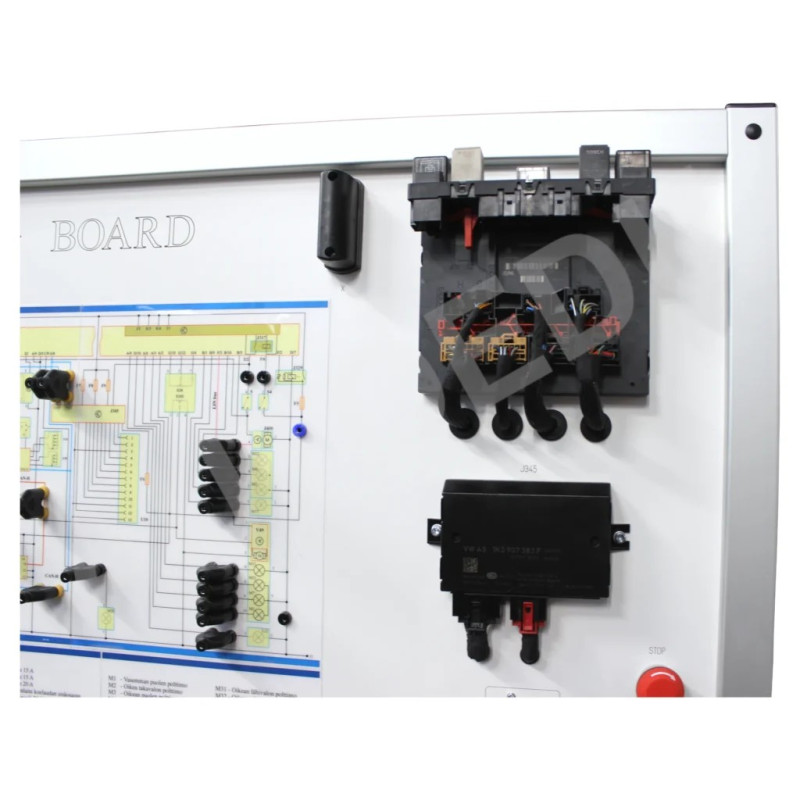

► Diagrama de fiação elétrica com jumpers de plugue banana integrados para medições e conexão ou desconexão dos componentes
► Contatos abertos para medição de componentes e circuitos do sistema
► Diagnóstico através de OBD (J1962) Conector de diagnóstico de 16 pinos (CAN – GATEWAY, painel de instrumentos e eletrônica central)
► Níveis de feixe ajustáveis com os motores dos faróis dianteiros
► Treinamento de ajustes possíveis com o testador de farol (opcional)

Diagnóstico e medição
Osciloscópio/multímetro
► Capacidade de medir parâmetros de sinais elétricos de componentes do sistema
► Diagnóstico da unidade de controle

► Diagnóstico através do conector de diagnóstico OBD (J1962) de 16 pinos
► Identificação da unidade de controle eletrônico (ECU)
► Ler/apagar códigos de falha
► Exibindo os parâmetros do sistema operacional (dados ativos)
► Ativação dos atuadores (depende da unidade de controle)

Outro

► O estande tem estrutura fechada – a fiação interna não é visível
► Fonte de alimentação: 12V da bateria (opcional)
► Dimensões aprox.: (AxLxL) 1820x1360x500 mm
► Peso líquido aprox.: 60 Kg
► Fabricado na Lituânia
► Certificado CE

Acessórios opcionais

► Bateria de 12 V
► Fonte de alimentação 220/12 V
► Osciloscópio automotivo
► Ferramenta de verificação de diagnóstico OBD
