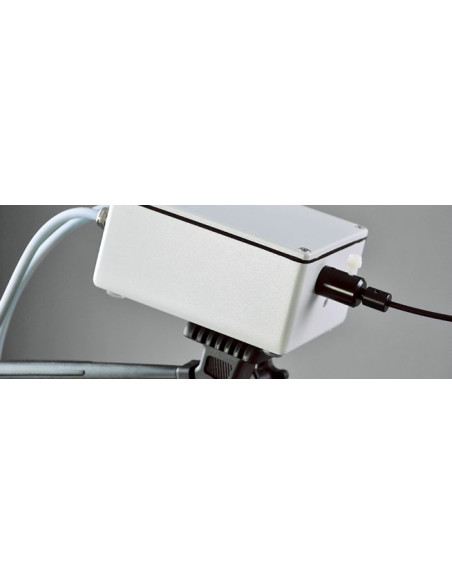

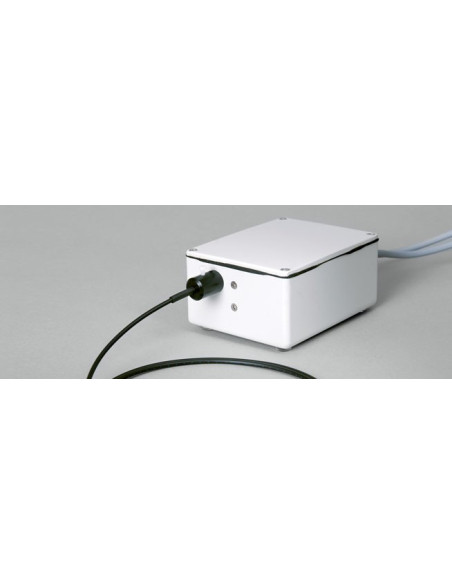

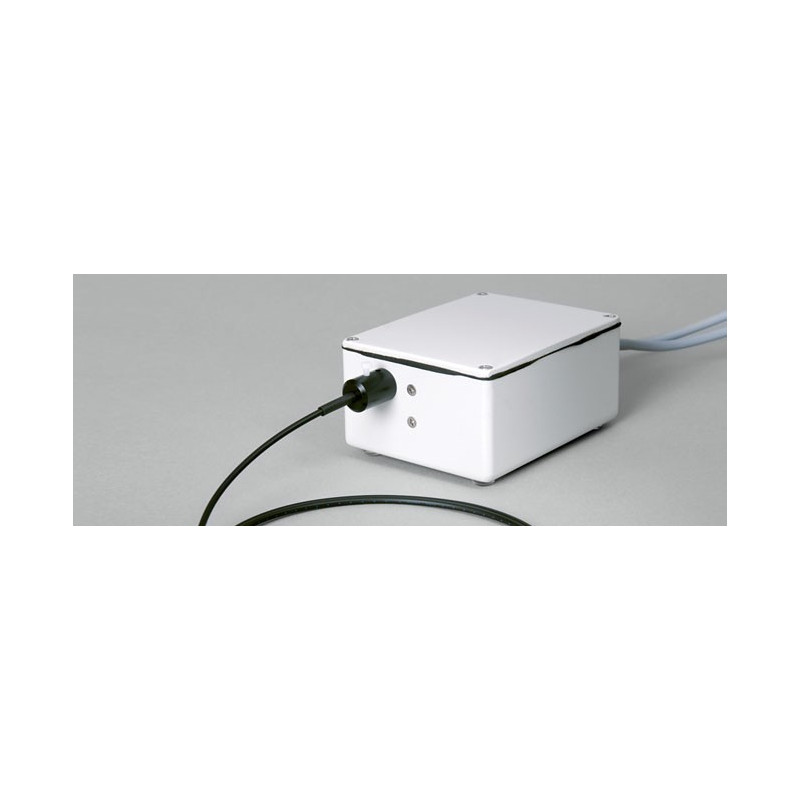

WATER-PAM Fluorómetro de clorofila de las muestras diluidas

► Los fluorómetros de clorofila WATER-PAM logran una sensibilidad sobresaliente por detección de fluorescencia con un fotomultiplicador especialmente sensible al rojo combinado con electrónica especial de preamplificador. De esta forma, se alcanzan los límites de detección para suspensiones de hasta 0,1 µg de clorofila / litro.

► El daño al tubo fotomultiplicador susceptible por radiación externa se evita mediante un circuito de apagado automático. En consecuencia, el tubo fotomultiplicador está protegido de la luz externa durante las mediciones.

► Una característica adicional de los fluorómetros de clorofila WATER-PAM es que pueden funcionar independientemente de la conexión de línea y la computadora mediante la unidad PAM-CONTROL alimentada por batería.

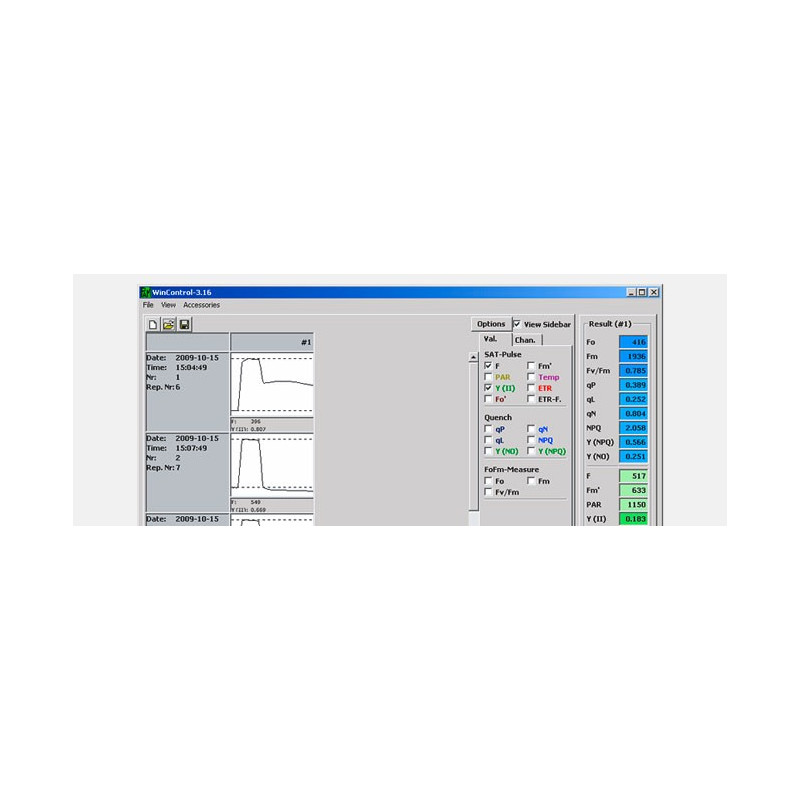

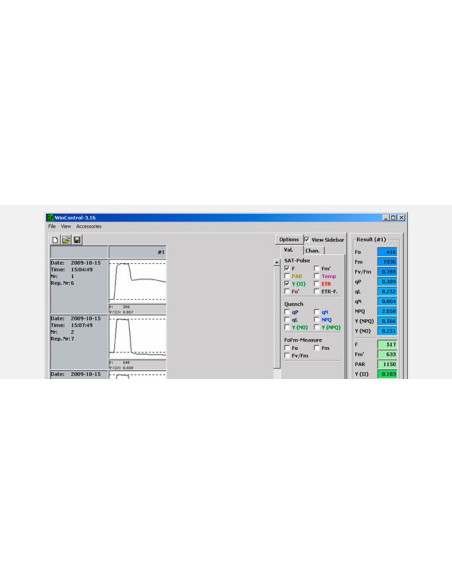

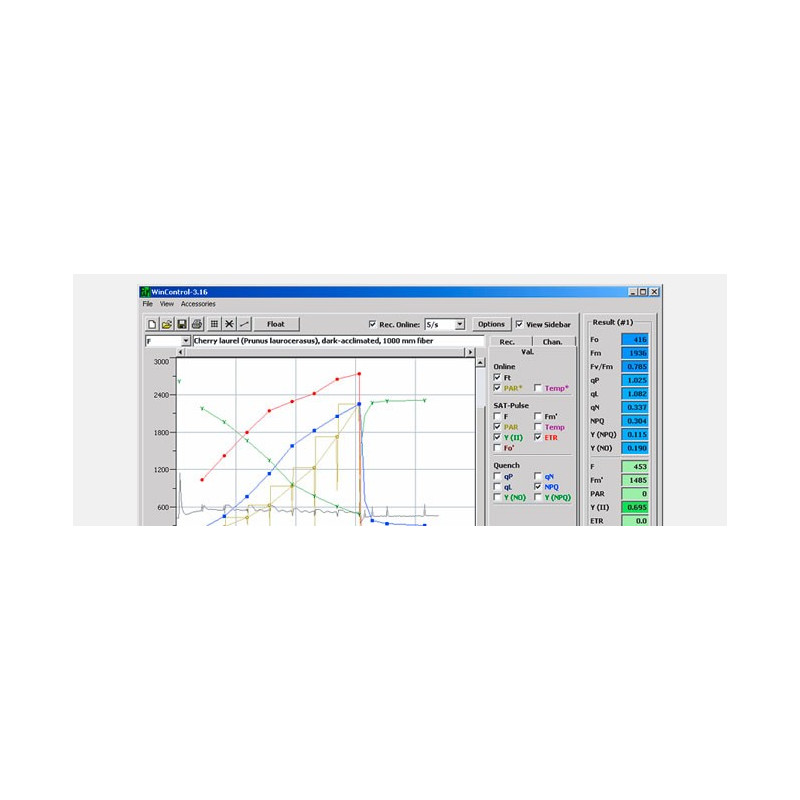

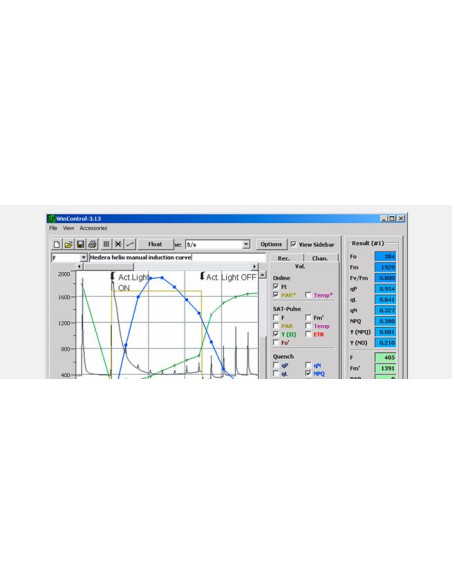

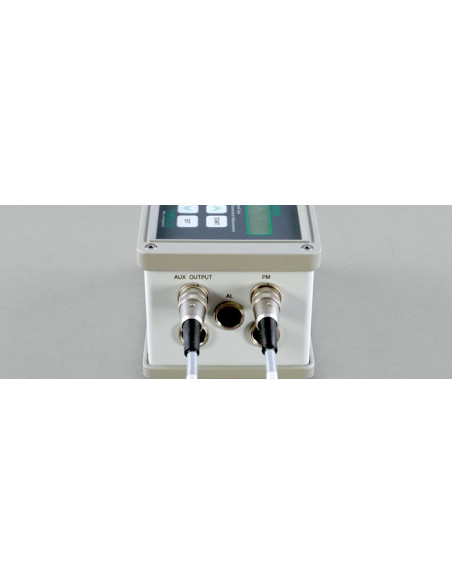

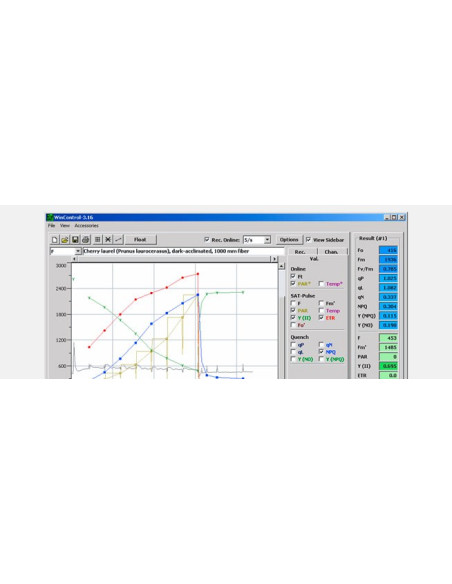

► La misma unidad PAM-CONTROL funciona como una interfaz física entre la unidad de medición y la computadora para el funcionamiento del WATER-PAM mediante el software WinControl.

CUVETTE Version

Emitter-Detector Unit

WATER-ED (red)

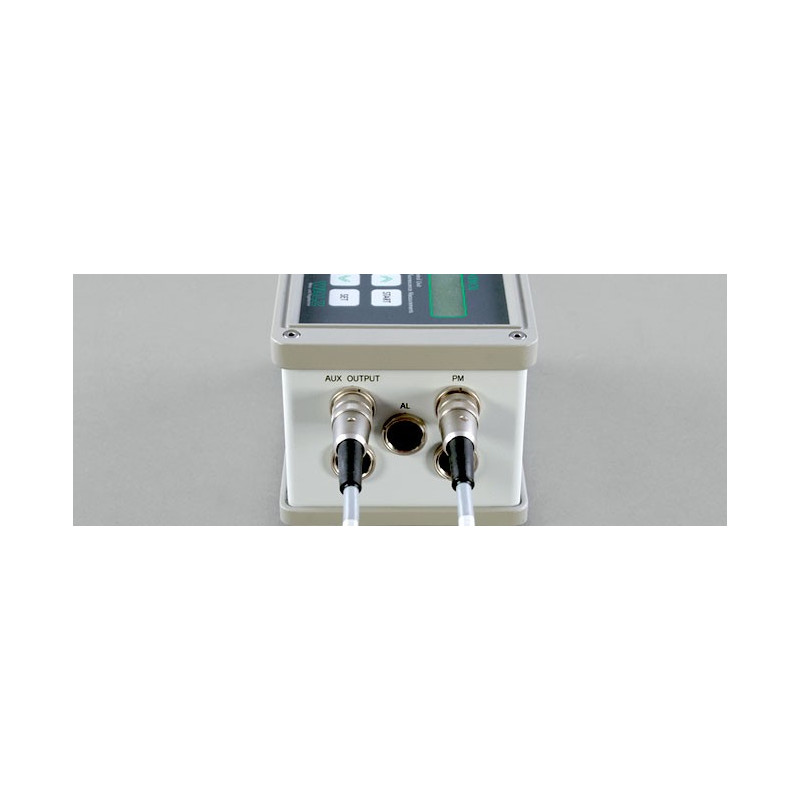

Design: Metal housing with LED array, photomultiplier, pulse signal preamplifier and cables connecting to photomultiplier (PM) and AUX output sockets of PAM‑CONTROL unit. Featuring measuring chamber with 15 mm diameter quartz cuvette

LED Array: Pulse modulated measuring light, three LEDs peaking at 650 nm. Actinic light/saturation pulses, 12 LEDs peaking at 660 nm. Far-red light, three LEDs peaking at 740 nm. Alternative to far-red light, blue LEDs (460 nm) can be build in for preferential PS I excitation in cyanobacteria. Actinic intensity up to 2000 µmol quanta m‑2s‑1 of photosynthetically active radiation (PAR). Saturation pulse intensity up to 4000 µmol quanta m‑2s‑1

Signal detection: Photomultiplier detector based on Photosensor Module H‑6779‑01 (Hamamatsu) with high red sensitivity; featuring pulse preamplifier and automatic overload switch-off; fluorescence detection at wavelengths > 710 nm

Dimensions: 11 cm x 9 cm x 8 cm (L x W x H)

Weight: 600 g (incl. cable 0.6 m long)

Emitter-Detector Unit
WATER-ED/B (blue)

Identical to Emitter-Detector Unit WATER-ED except:

LED Array: Pulse modulated measuring light, three LEDs peaking at 460 nm. Actinic light/saturation pulses, 10 LEDs peaking at 460 nm. Far-red light, three LEDs peaking at 740 nm

FIBER Version

Emitter-Detector Unit
WATER-EDF1.5R (red)

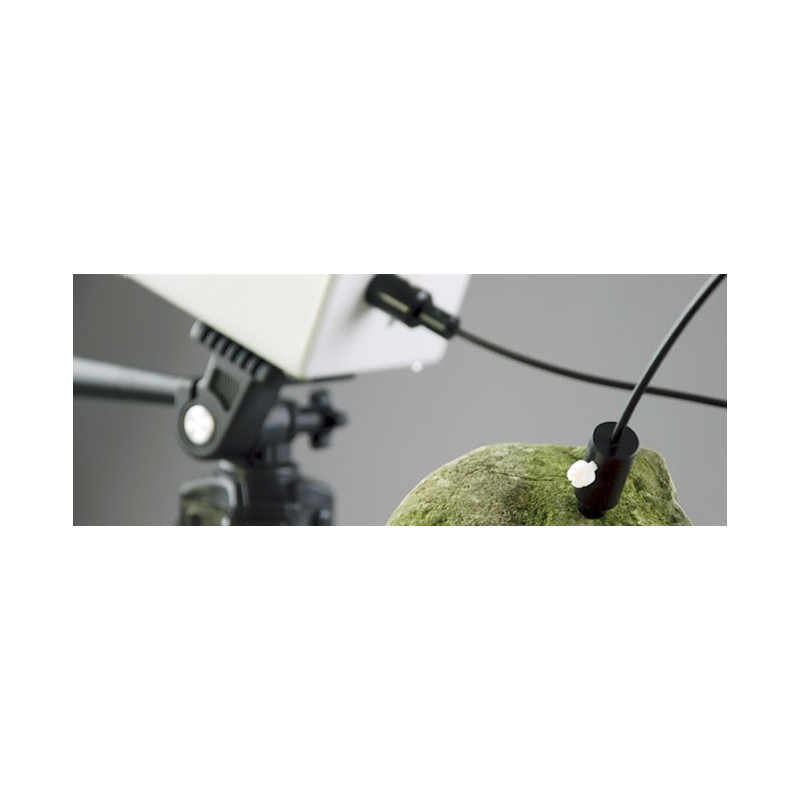

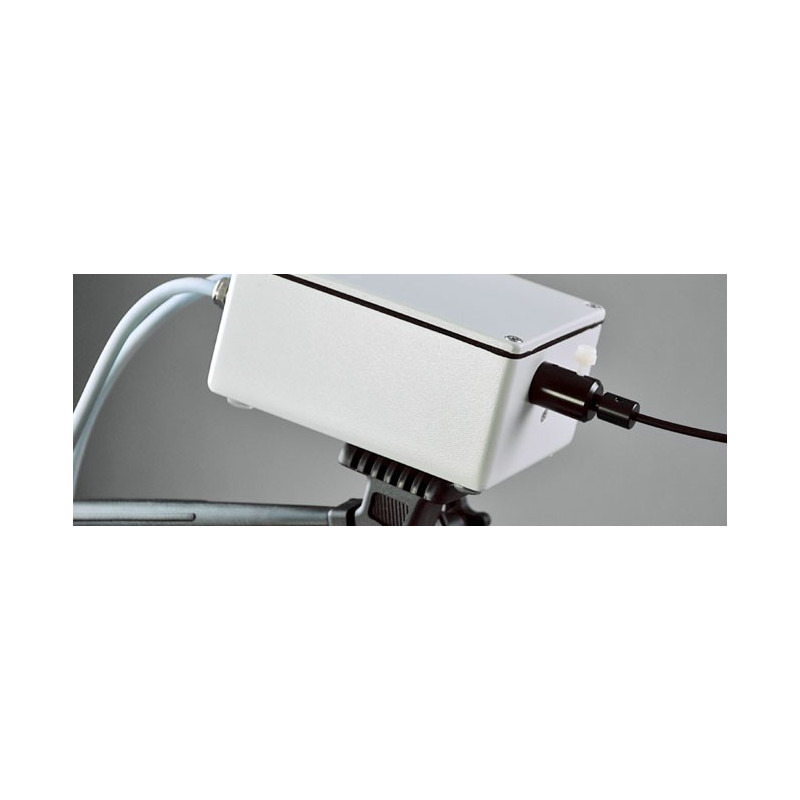

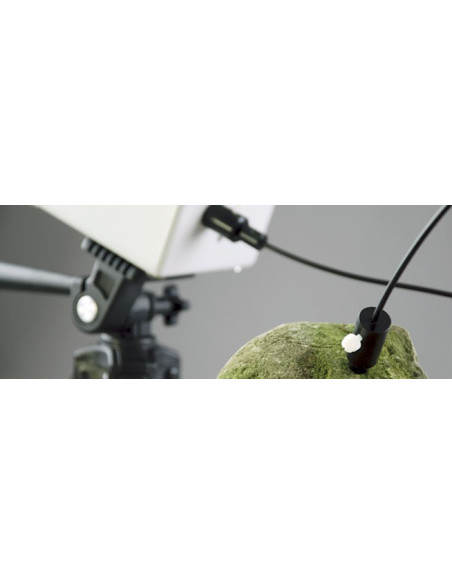

Design: Metal housing, containing LED-light sources, photomultiplier detector, pulse preamplifier, and port with lateral plastic screw for fixation of fiber optics. Permanently attached data cables connecting to photomultiplier (PM) and AUX output sockets of PAM‑CONTROL unit. Equipped with mounting rod for fixing the housing and on the stand ST‑101.

Fiber optics: Three 1.5 mm diameter plastic fiber optics (lengths 200, 600 and 1200 mm).

LED Sources: LED-array for pulse modulated, red fluorescence measuring light (620 nm), red actinic light and saturation pulses (635 nm), as well as blue actinic light (460 nm) for preferential PS I excitation in cyanobacteria. Alternative to blue light, far-red LEDs (730 nm) can be build in for preferential PS I excitation in non-cyanobacterial photosynthetic organisms. Actinic intensity up to 1500 µmol quanta m‑2s‑1 of photosynthetically active radiation (PAR). Saturation pulse intensity up to 3000 µmol quanta m‑2s‑1

Signal detection: Photomultiplier detector based on photosensor module H‑6779‑01 (Hamamatsu) with high red sensitivity, featuring pulse preamplifier and automatic overload switch-off; fluorescence detection at wavelengths > 710 nm

Dimensions: 11.5 cm x 9 cm x 5.5 cm (L x W x H)

Weight: 550 g (incl. cable 0.6 m long)

Emitter-Detector Unit
WATER-EDF1.5B (blue)

Identical to Emitter-Detector Unit WATER-EDF1.5R except:

LED Sources: LED-array for pulse modulated, blue fluorescence measuring light (460 nm), blue actinic light and saturation pulses (460 nm), as well as far-red light (740 nm) for preferential PS I excitation

FLOW THROUGH Version

Emitter-Detector Unit
WATER-FT/R (red)

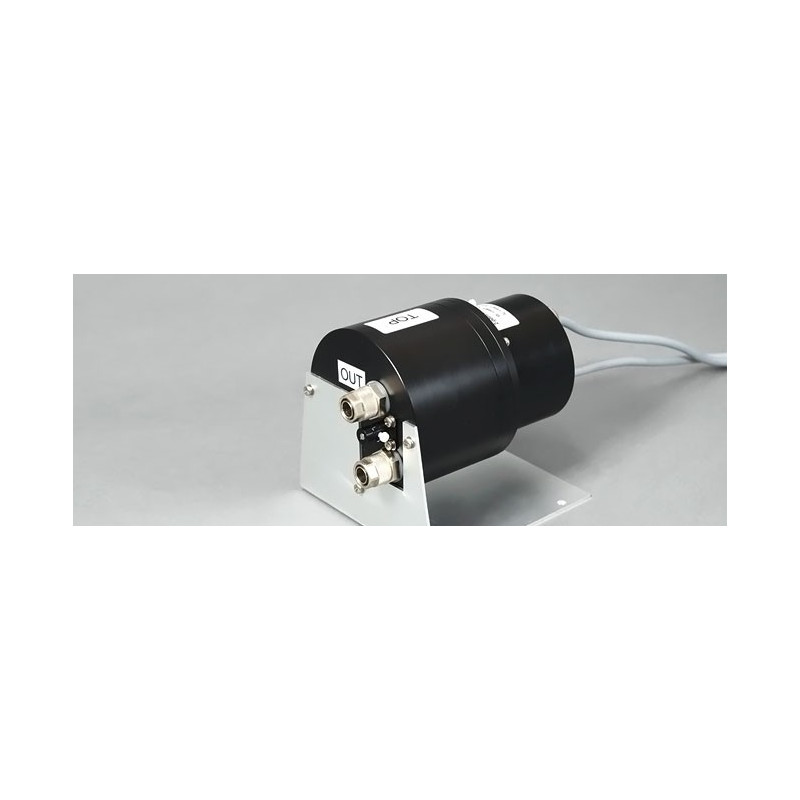

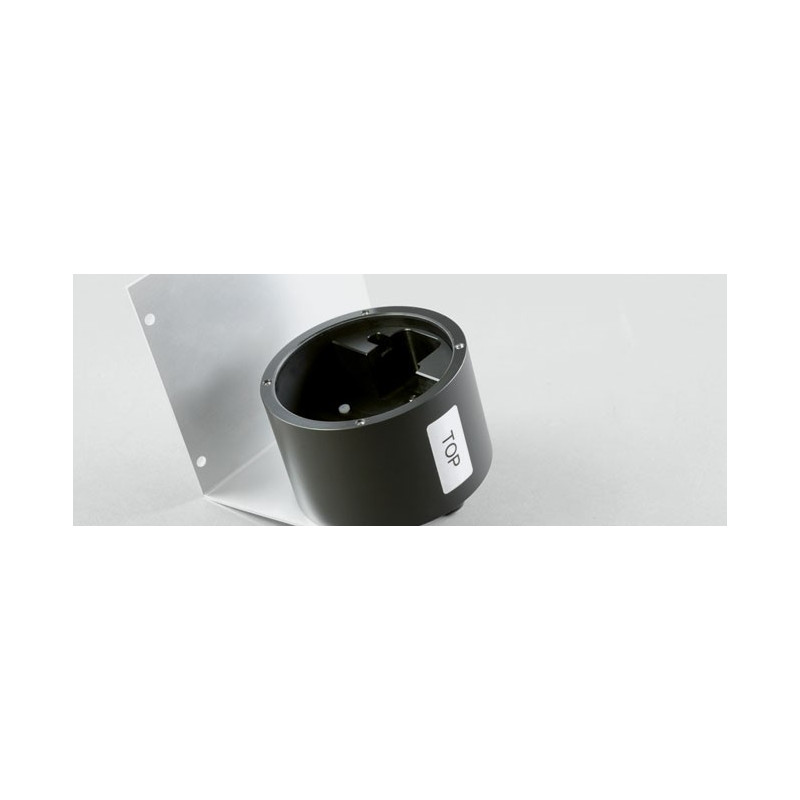

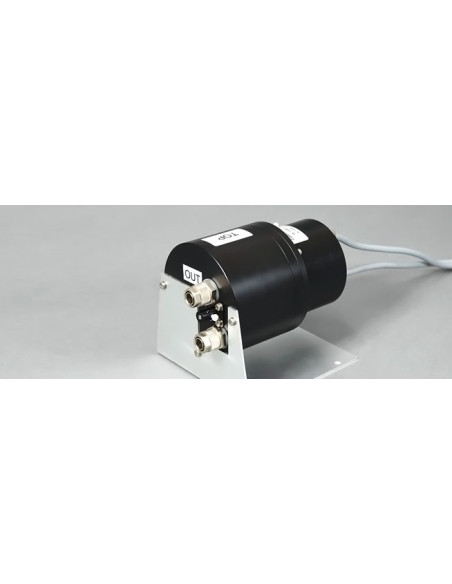

Design: Cylindrical housing made of black polyoxymethylene plastic (POM) consisting of water-tight emitter-detector compartment and measuring compartment. The measuring compartment is equipped with in-/out connectors for externally pumped water and a port for the spherical PAR sensor US-SQS/WB. The unit is mounted on an angle metal for fixation on solid surface.

LED Sources: LED-array for pulse modulated fluorescence excitation with red light (635 nm) as well as for actinic illumination with actinic light intensity up to 2000 µmol quanta m‑2s‑1

Signal detection: Photomultiplier detector based on photosensor module H‑6779‑01 (Hamamatsu) with high red sensitivity, featuring pulse preamplifier and automatic overload switch-off. Fluorescence detection is at wavelengths > 710 nm

Dimensions: 15 cm x 12.5 cm x 13 cm (L x W x H)

Weight: 1450 g (incl. cable 1.5 m long)

Emitter-Detector Unit
WATER-FT (blue)

Identical to emitter-detector unit WATER-FT/R except:

LED Sources: LED-array for pulse modulated fluorescence excitation with blue light (460 nm) as well as for actinic illumination with blue light.

PAM-CONTROL

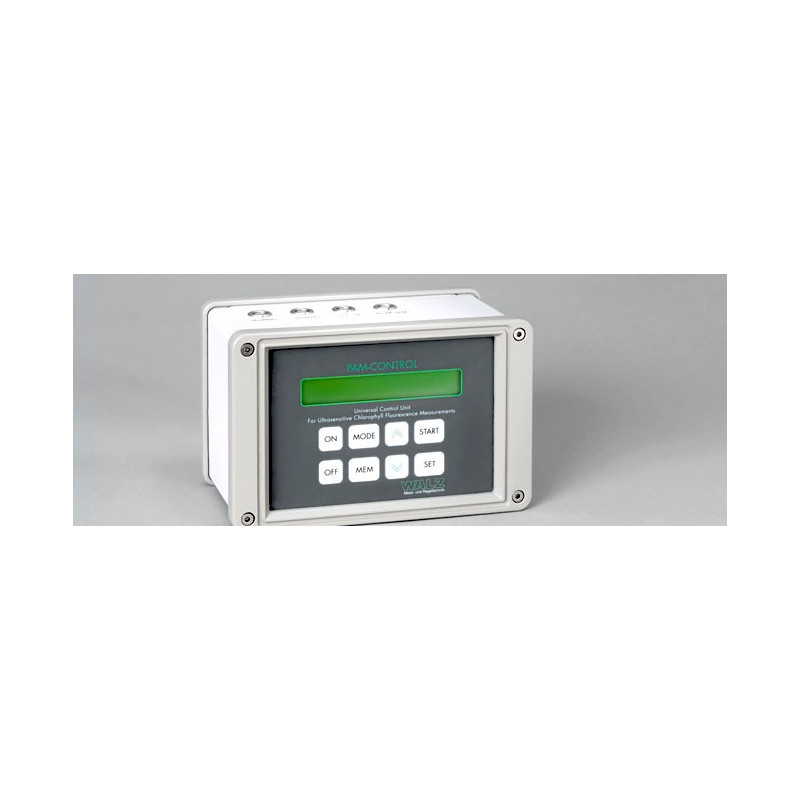

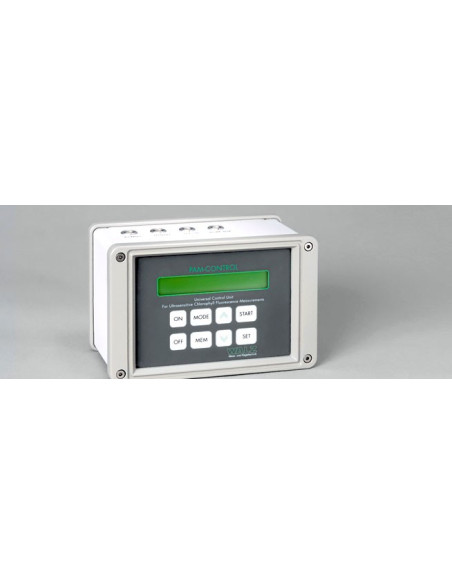

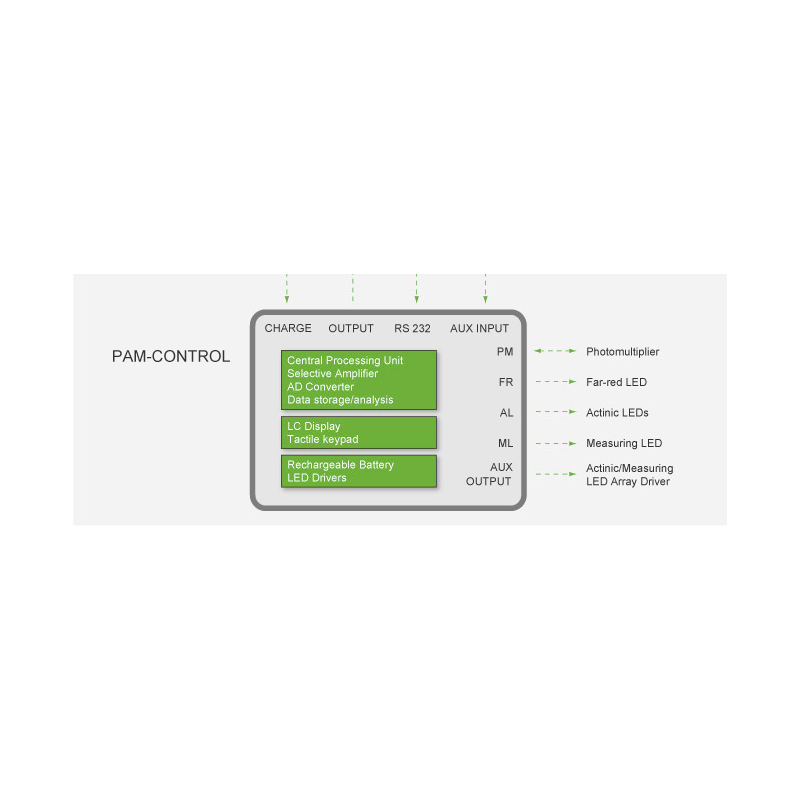

Universal Control Unit PAM-CONTROL

For control of Photomultiplier-detector PM-MF and LED

General Features

Data memory: 128 kB CMOS RAM providing memory for 4000 data sets

Microcontroller: CMOS 80C52

Display: 2 x 24 character alphanumerical LC-display with backlight

User interface: 2 x 4 touch-sensitive keys to operate the internal mode menu

Measured parameters: Fo, Fm, Fm', F, Fv/Fm (max. Yield), ΔF/Fm' (Yield), qP, qN, NPQ, PAR (using special micro quantum sensor), ETR (i.e. PAR x ΔF/Fm')

General Design

Power supply: Internal rechargeable battery 12 V/2 Ah, providing power for at least 10 000 Yield measurements, automatic power/off, battery charger MINI-PAM/L (100 to 240 V AC)

Dimensions: 17.6 cm x 11.5 cm x 9.5 cm (L x W x H)

Weight: 2 kg (incl. battery)

Operating temperature: -5 to +45 °C

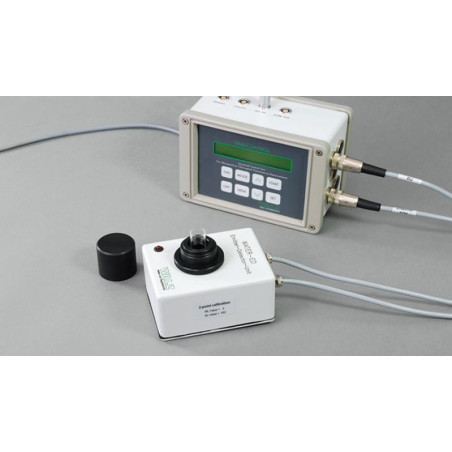

Versión CUBETA

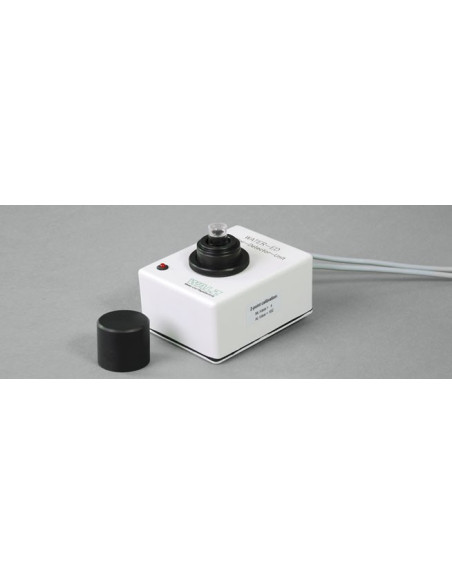

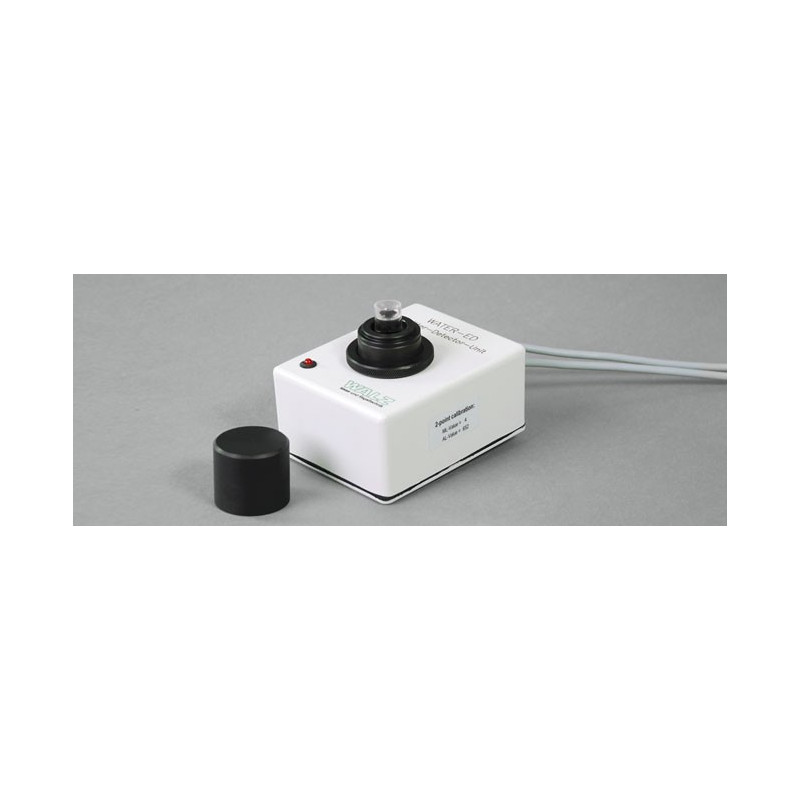

La unidad de detector de emisor de la versión CUVETTE presenta un soporte cilíndrico para una cubeta de vidrio de cuarzo de 15 mm de diámetro (WATER-K). La cubeta está rodeada por diodos emisores de luz (LED) que entregan luz de medición PAM e iluminación actínica a la muestra.

La detección de fluorescencia a longitudes de onda mayores de 710 nm se produce en la parte inferior de la cubeta. Los mejores resultados se obtienen usando volúmenes de muestra de entre 2 y 3 ml.
La unidad de detección de emisor está disponible con dos colores LED diferentes. La versión LED azul (WATER-ED / B) muestra la menor interferencia de luz parásita. Este WATER-ED / B tiene una fuente adicional de luz de LED de rojo lejano para una rápida apertura impulsada por PS I de los centros de reacción de la PS II necesarios para las evaluaciones de los niveles de fluorescencia de Fo '.
La versión LED roja (WATER-ED) se utiliza con frecuencia para analizar cianobacterias que tienden a absorber ineficientemente en el azul: esta versión está disponible con fotosistema I de color rojo o azul lejano.

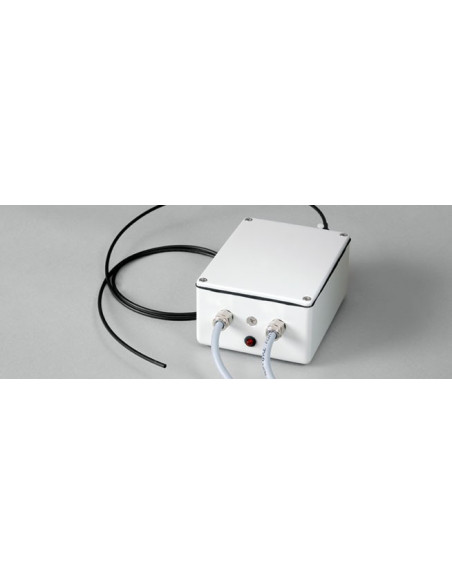

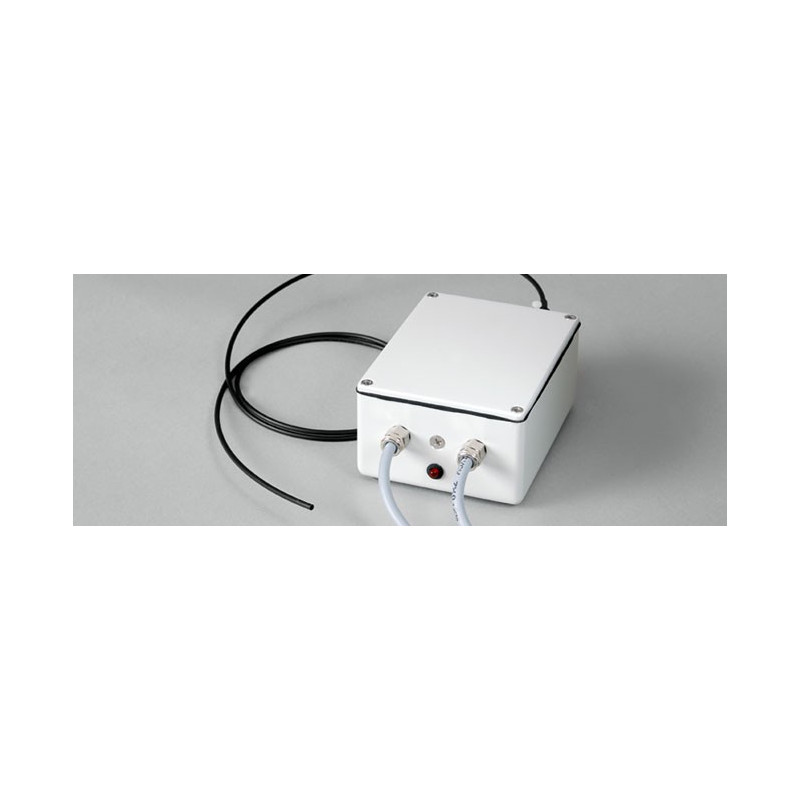

Versión de FIBRA

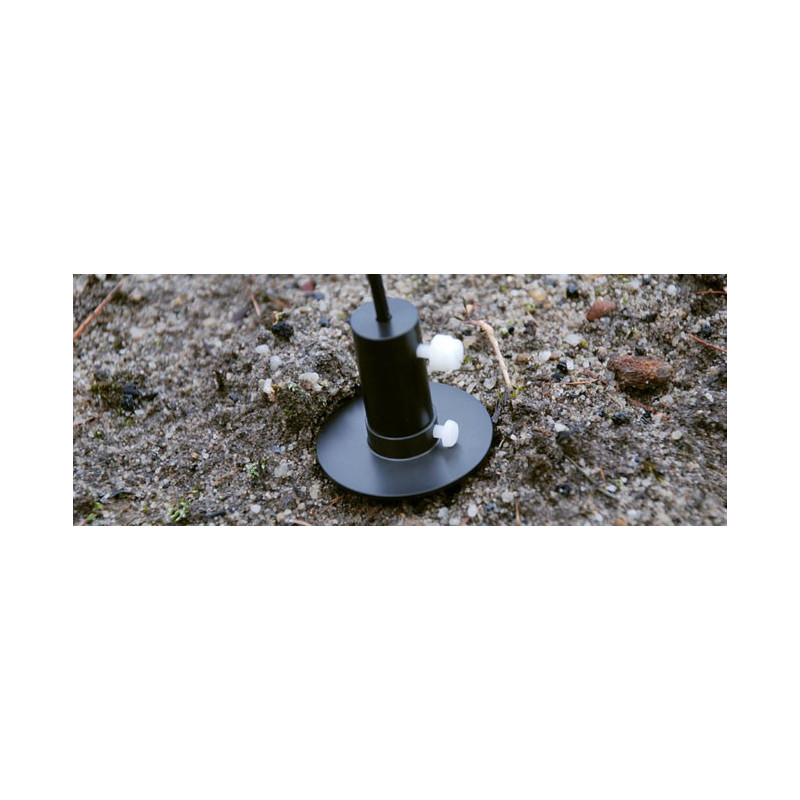

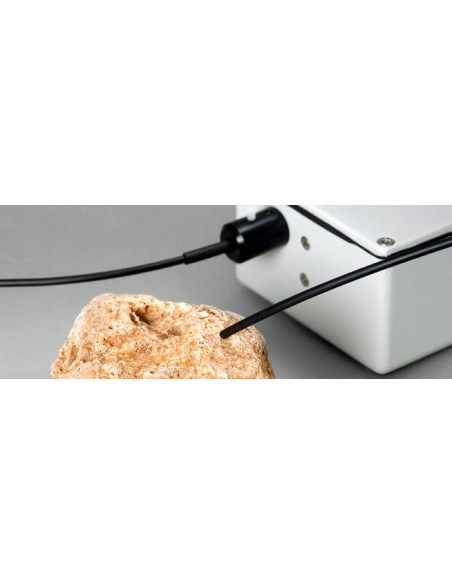

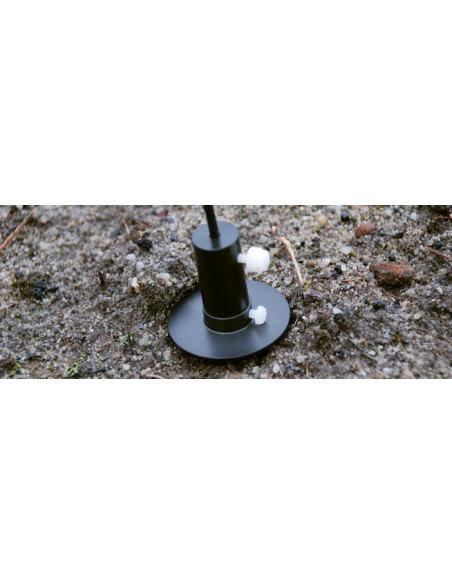

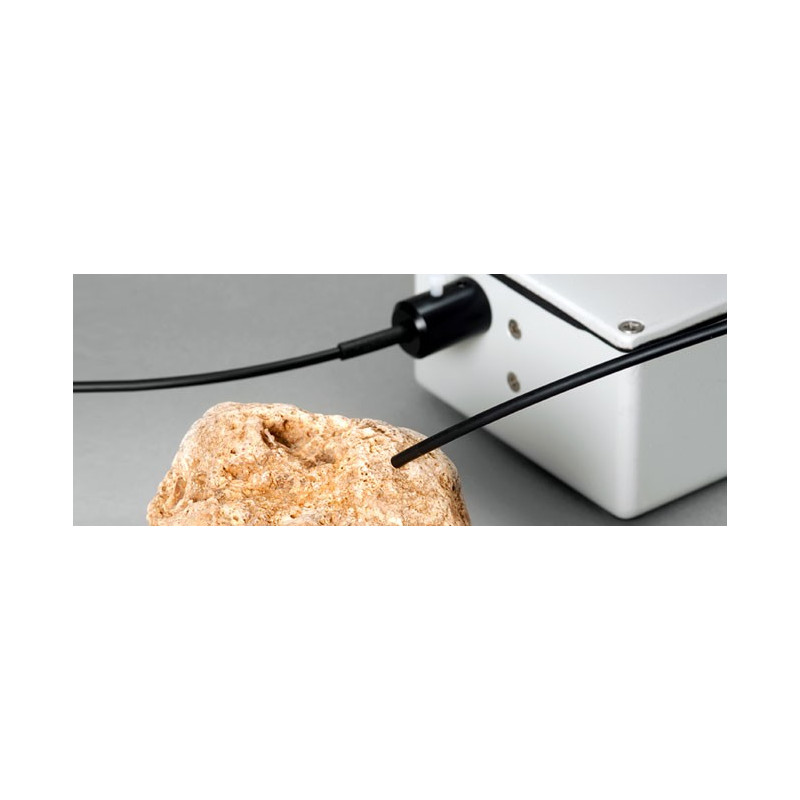

La versión FIBER prueba las superficies de los objetos sólidos mediante el uso de una fibra óptica. Por lo general, la versión FIBRA se utiliza para examinar las capas fotosintéticas en varias superficies sumergidas (perifiton, microphytobenthos) y las costras del suelo, pero también para analizar muestras en placas de micropocillos.
La versión FIBRA es menos sensible que la versión CUVETTE y FLOW THROUGH, por lo que para los sistemas de biotest de toxicidad se recomienda una concentración de clorofila de alrededor de 100 - 500 μg de clorofila / litro.

Como en el caso de la versión CUVETTE, la unidad emisor-detector de la versión FIBER puede equiparse con LED de diferentes colores: el WATER-EDF1.5R utiliza medición roja y luz actínica, pero estas fuentes de luz se sustituyen por LED azules en el WATER-EDF1.5B.
El WATER-EDF1.5R está configurado con una fuente de luz azul adicional para excitar selectivamente el fotosistema I en cianobacterias o, alternativamente, con una fuente de luz roja lejana para la excitación del fotosistema I en muchos otros organismos fotosintéticos.

FLOW THROUGH Version

La versión FLOW THROUGH de WATER-PAM tiene una unidad de detección de emisor a prueba de agua que presenta una ventana transparente a través de la cual se emiten la luz de medición y actínica.

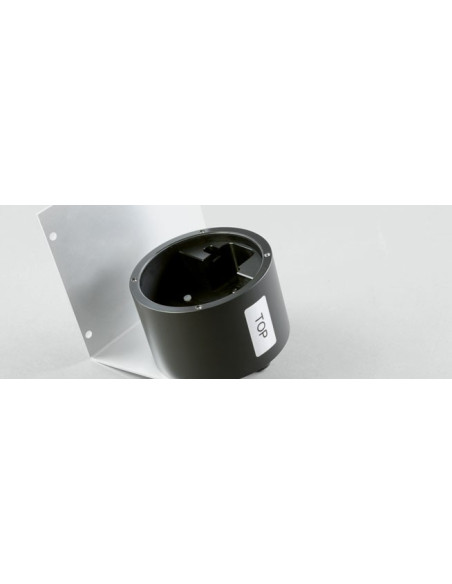

La detección de fluorescencia se produce a través de otra ventana transparente en ángulo recto con la ventana para la emisión de luz. Las ventanas ópticas se colocan dentro de un cilindro negro con conexiones de entrada y salida

Las dos conexiones permiten la monitorización continua de fluorescencia cuando se conecta una bomba comercial de agua a la salida y una manguera de muestreo colocada en el depósito a examinar.
Debido a su capacidad de análisis continuo, las principales aplicaciones de la versión FLOW THROUGH se encuentran en el campo de la limnología, la oceanografía, la gestión del agua y el control del agua potable.
La versión FLOW THROUGH está equipada con LED rojo (WATER-FT / R) o azul (WATER-FT). La configuración anterior es adecuada para la detección de cianobacterias con absorción débil en azul, la última muestra señales de fondo particularmente bajas y puede usarse cuando se analizan algas verdes o diatomeas.

Se omiten fuentes de luz adicionales para la excitación específica del fotosistema I debido a los tiempos de residencia demasiado cortos de las muestras frente a la ventana de detección de emisiones.

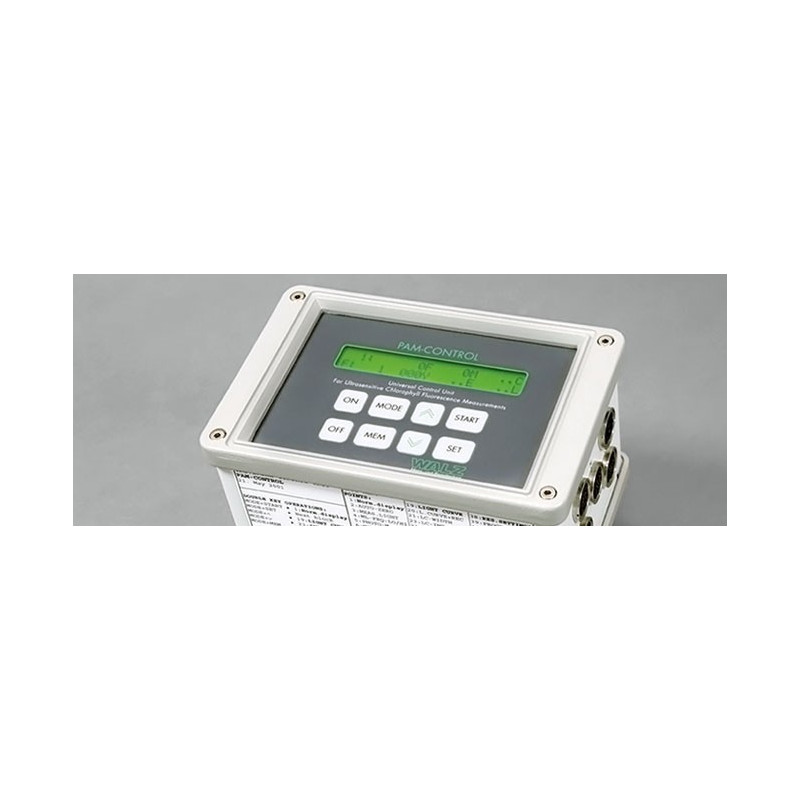

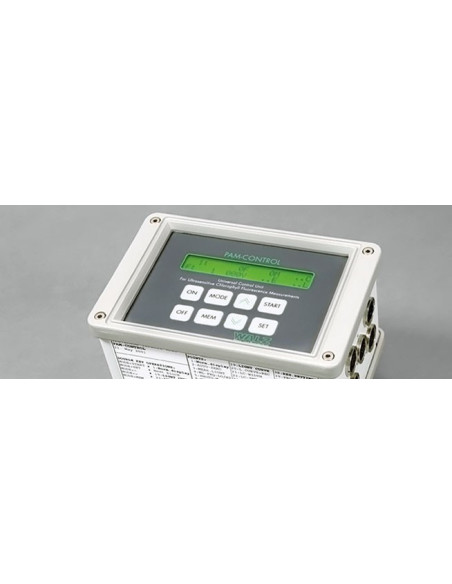

PAM-CONTROL

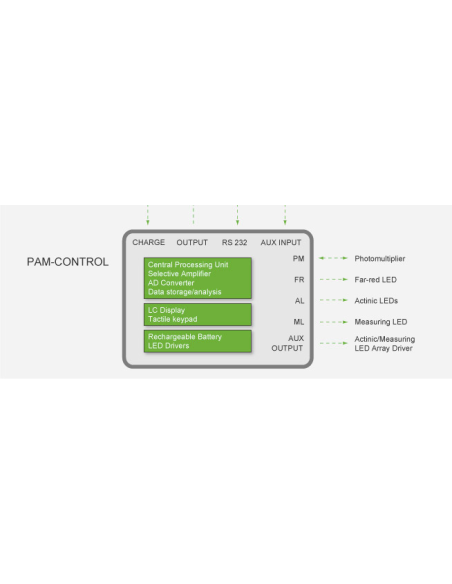

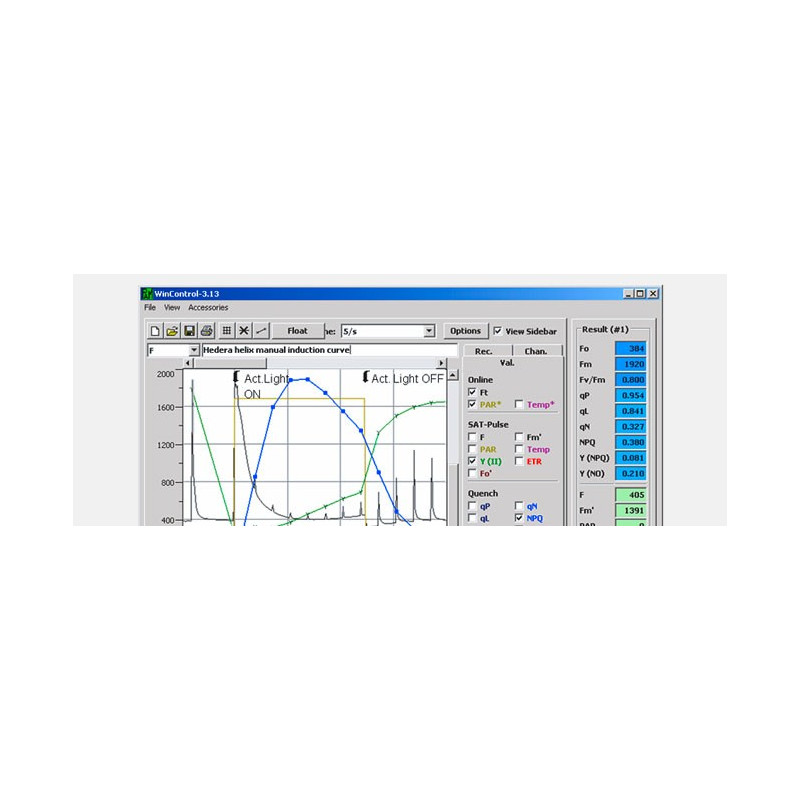

La unidad PAM-CONTROL puede realizar independientemente mediciones de fluorescencia PAM, pero también puede actuar como interfaz física entre el fluorómetro y la computadora utilizando el software WinControl V. 2. La unidad PAM-CONTROL está especializada para operar varias configuraciones extremadamente sensibles para mediciones de fluorescencia de clorofila: MICROSCOPY-PAM, MICROFIBER-PAM y WATER-PAM.

Común a estas tres configuraciones es el uso de los mismos diodos emisores de luz (LED) como fuentes de medición y luz actínica, así como para pulsos de saturación. Además, todas las configuraciones usan fotomultiplicadores ultrasensibles: como consecuencia, no son adecuados para la operación en presencia de luz de fondo no modulada que interferiría con las determinaciones de rendimiento de clorofila.
La capacidad de almacenamiento de datos comprende 4000 conjuntos de datos. Un menú extenso proporciona un control total de las configuraciones instrumentales y una variedad de protocolos de medición.
