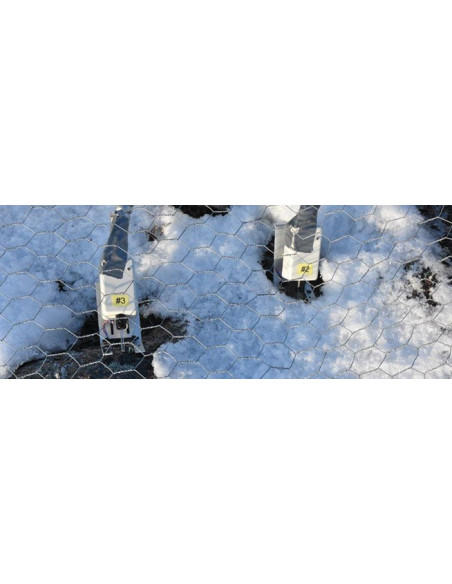

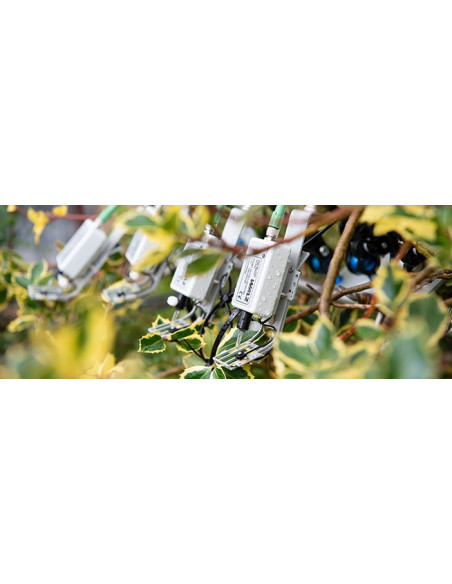

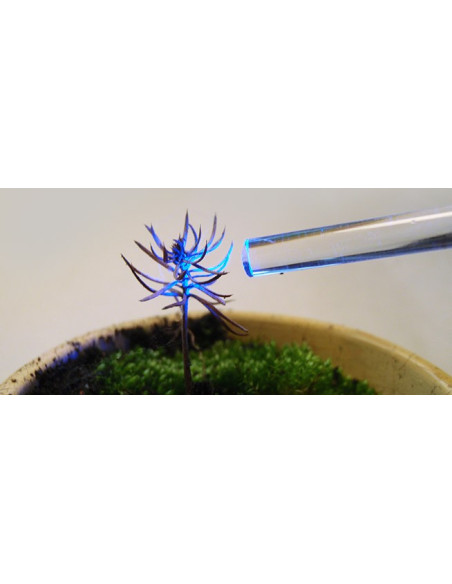

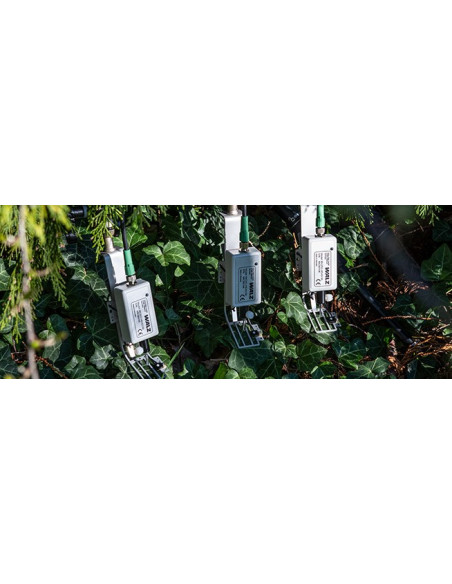

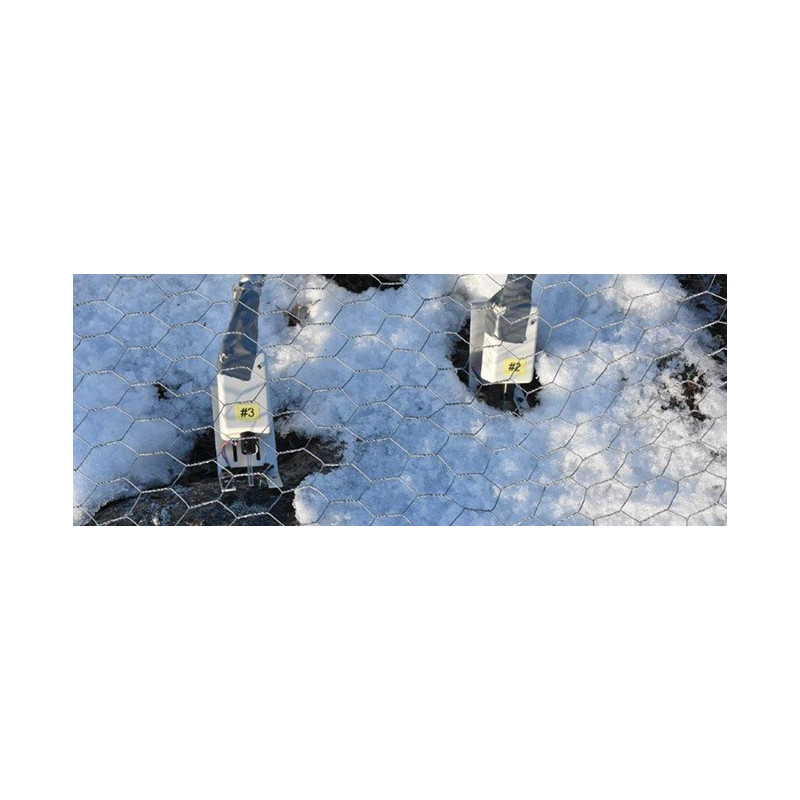

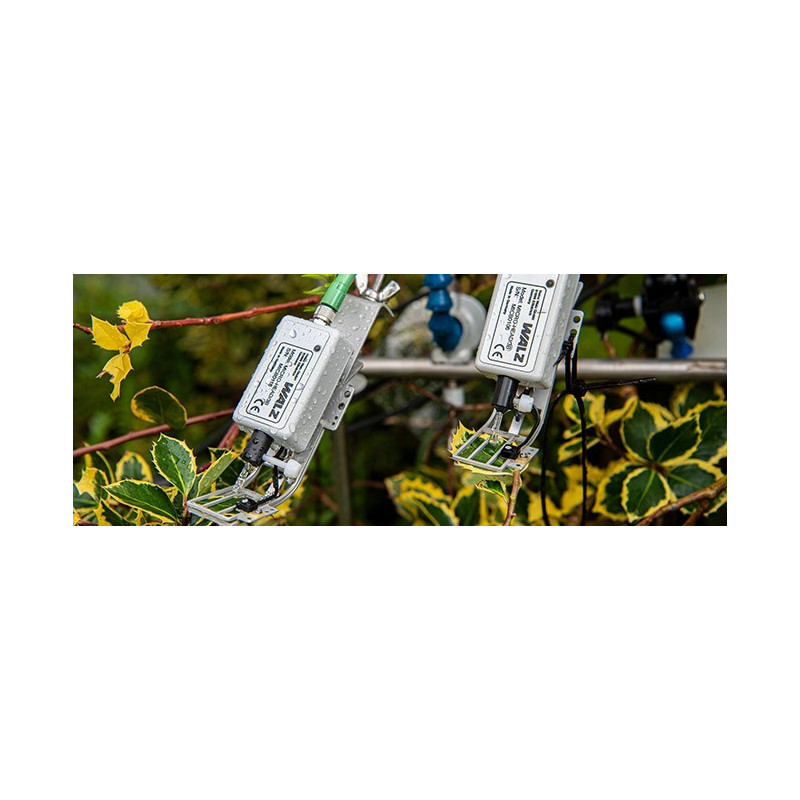

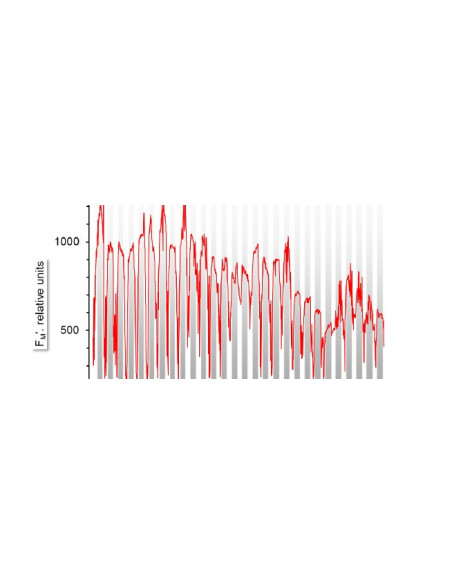

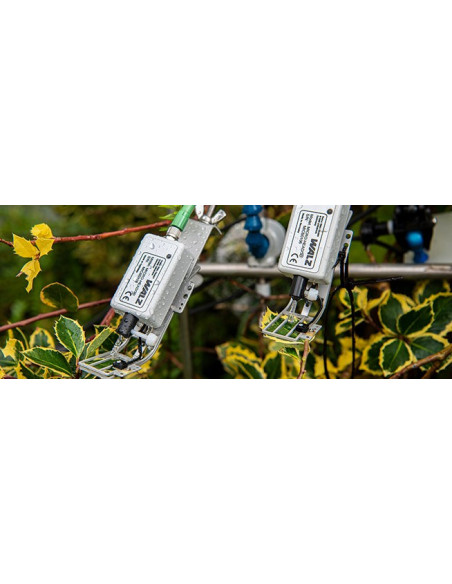

Cuatro MICRO-HEADs que realizan análisis de pulso de saturación con hojas abigarradas.

Ver más grande

Previo

Micro-Pam Fluorómetro compacto para monitoreo a largo plazo de la fotosíntesis

Referencia: Micro-Pam

Fabricante: WALZ

Condición: Nuevo

Un sistema MICRO-PAM involucra varios fluorómetros de clorofila livianos para uso en campo. Al ser capaz de monitorear la fotosíntesis en múltiples sitios durante semanas y meses, el MICRO-PAM está diseñado para estudiar las respuestas de las plantas a los cambios ambientales en la naturaleza y bajo condiciones controladas. Debido a sus cabezales de medición compactos, el MICRO-PAM es adecuado para muestras más pequeñas que las que normalmente son probadas por el MONITORING-PAM establecido.

Ver LIVE-DATA

Consulta este producto

Compartir en Facebook
Remove this product from my favorite's list.
Add this product to my list of favorites.
Imprimir

GENERAL
ESPECIFICACIONES
Sistema MONI-DA
MODELOS
SOFTWARE
Ficha técnica
Descargar

Tipo de Instrumento	Fluorómetros de Clorofila
El instrumento mide:	Fotosíntesis

Micro-Pam Manual Descargar (2.53M)

MONI-DA Manual Descargar (3.96M)

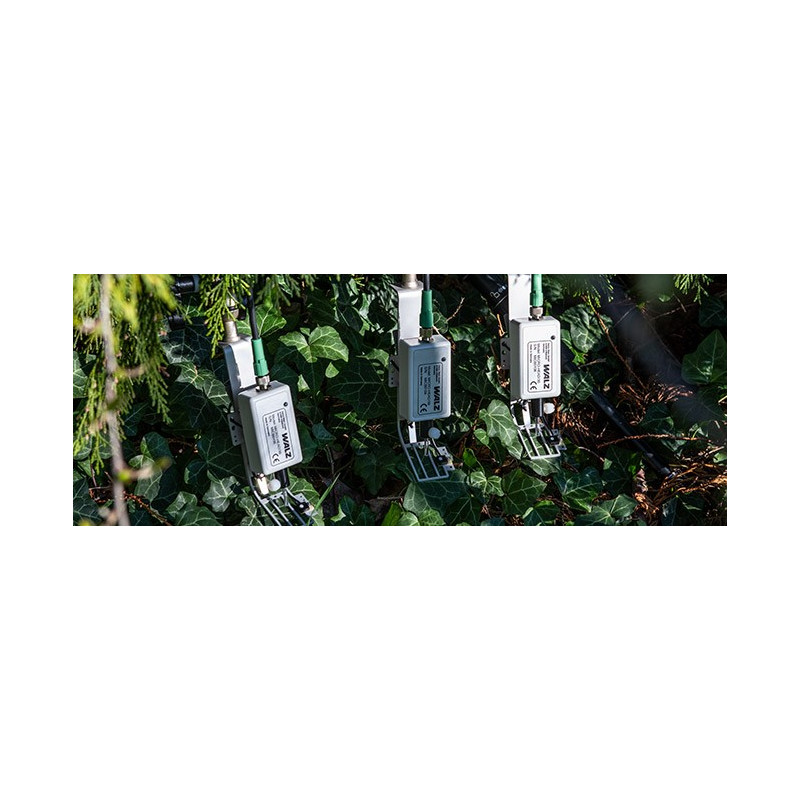

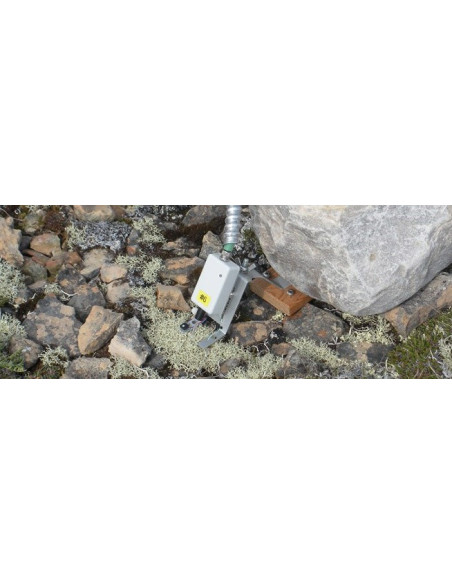

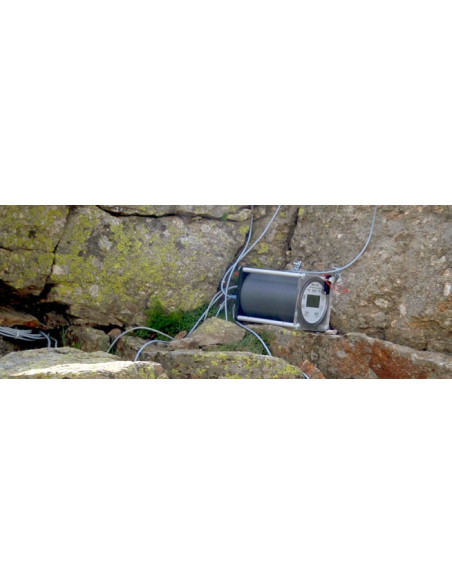

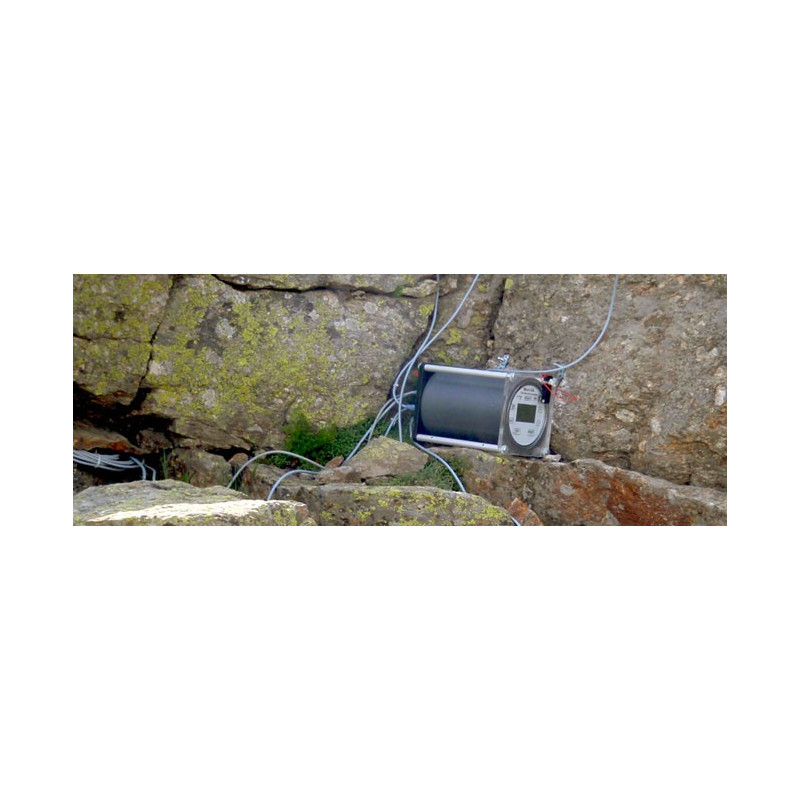

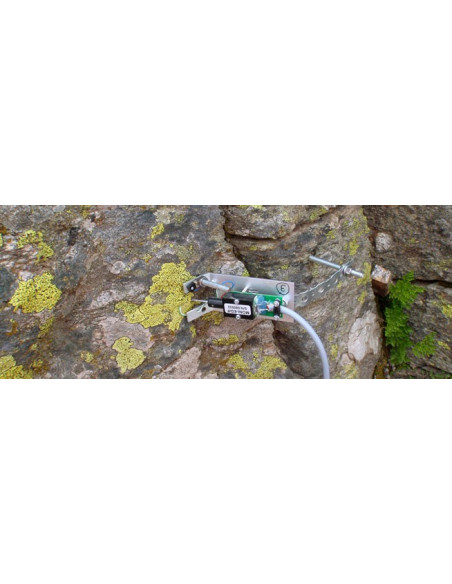

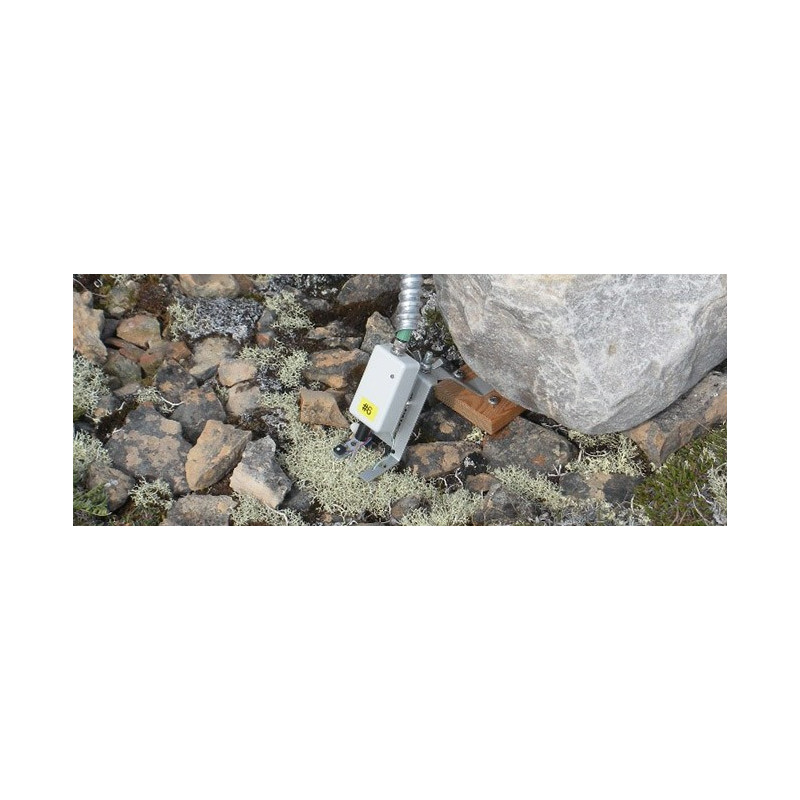

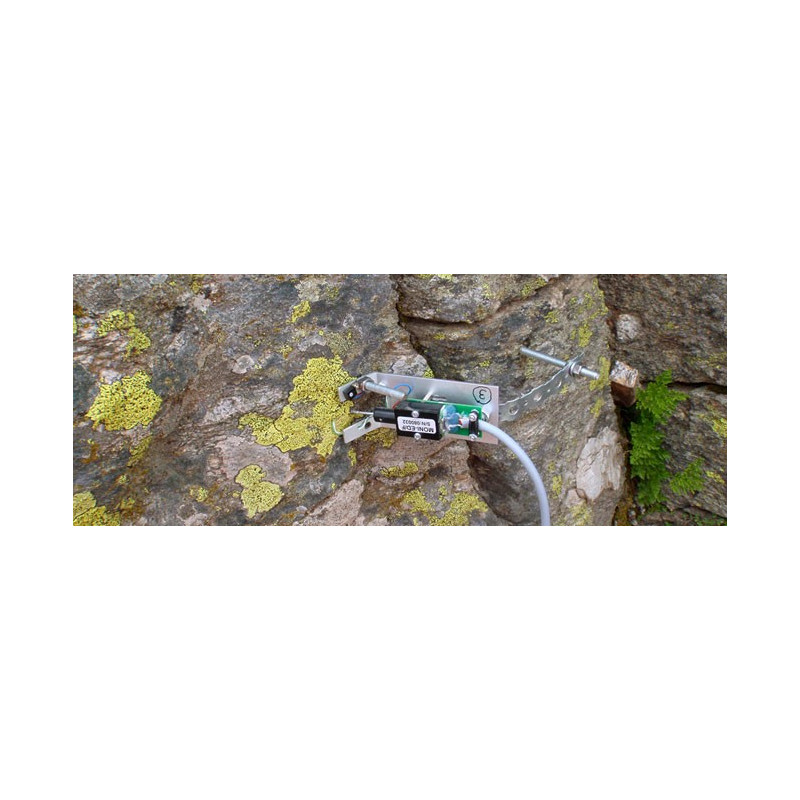

Originalmente, el MICRO-PAM ha sido desarrollado para medir la fotosíntesis de líquenes que crecen en rocas o en costras biológicas del suelo. El campo de aplicación real incluye plantas herbáceas, arbustos y árboles. Además de determinar el rendimiento de la fotosíntesis mediante la técnica de pulso de saturación, los cabezales de medición registran la intensidad de la luz y la temperatura mediante sensores externos y la humedad mediante un sensor interno.

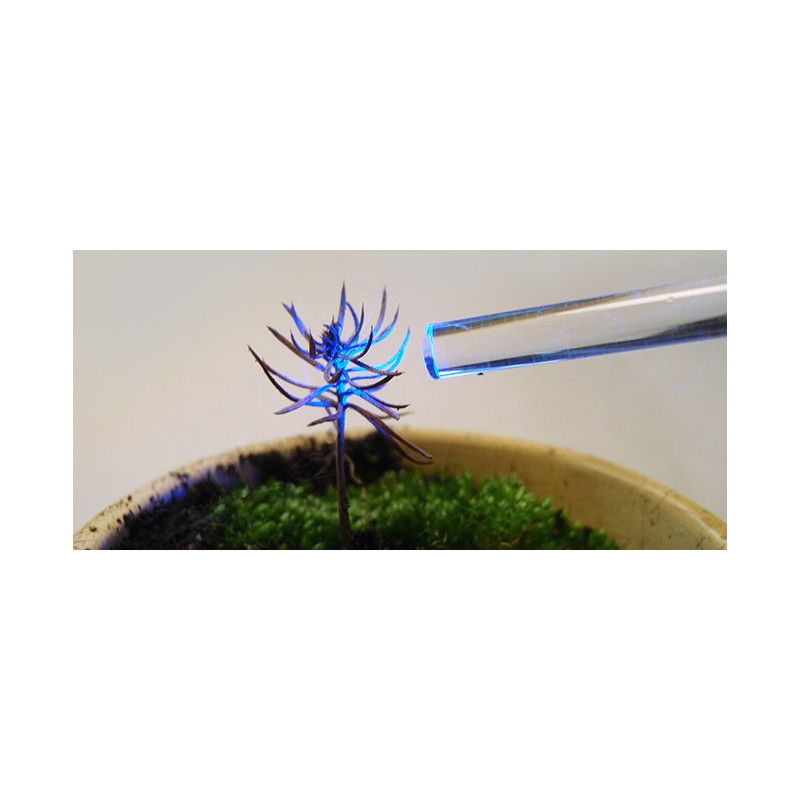

Los cabezales de medición de un sistema MICRO-PAM se denominan MICRO-HEAD / 3B, donde el "3" especifica el diámetro en mm de la guía de luz y la "B" representa el color azul de la luz de medición y actínica.

La MICRO-HEAD / 3B posee un LED de alimentación azul con emisión máxima a 465 nm y un ancho completo a la mitad máximo de 22 nm. La intensidad máxima de luz actínica a nivel de muestra es de 3000 μmol m-2 s-1, la intensidad máxima de pulso de saturación es de 6000 μmol m-2 s-1.

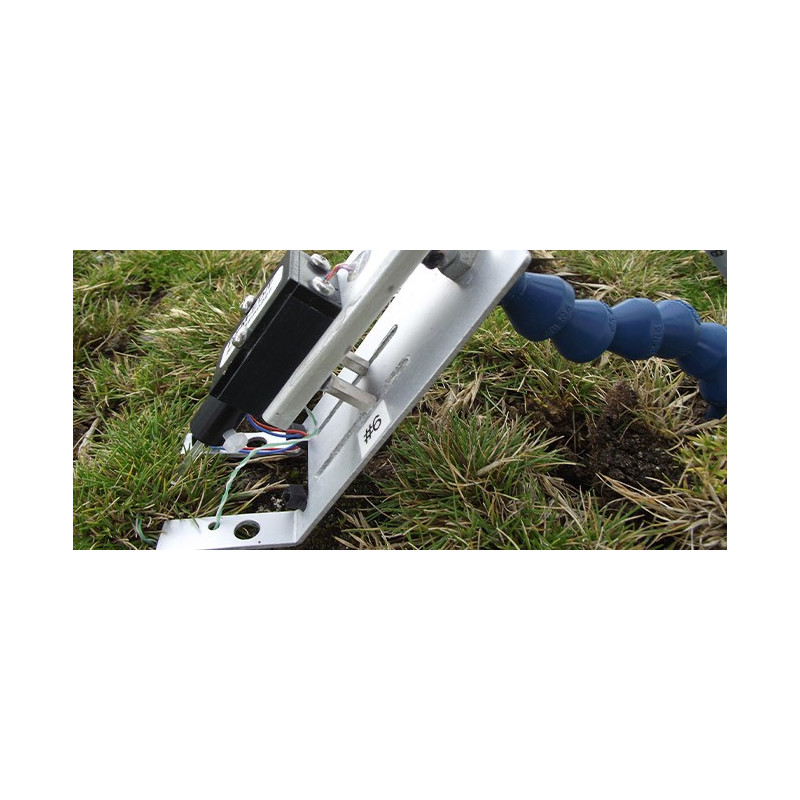

Measuring Head MICRO-HEAD/3B

General Design

Housing: Polymer housing with optical block and fiber connector on one side, and a combined power line/RS485 socket on the opposite side

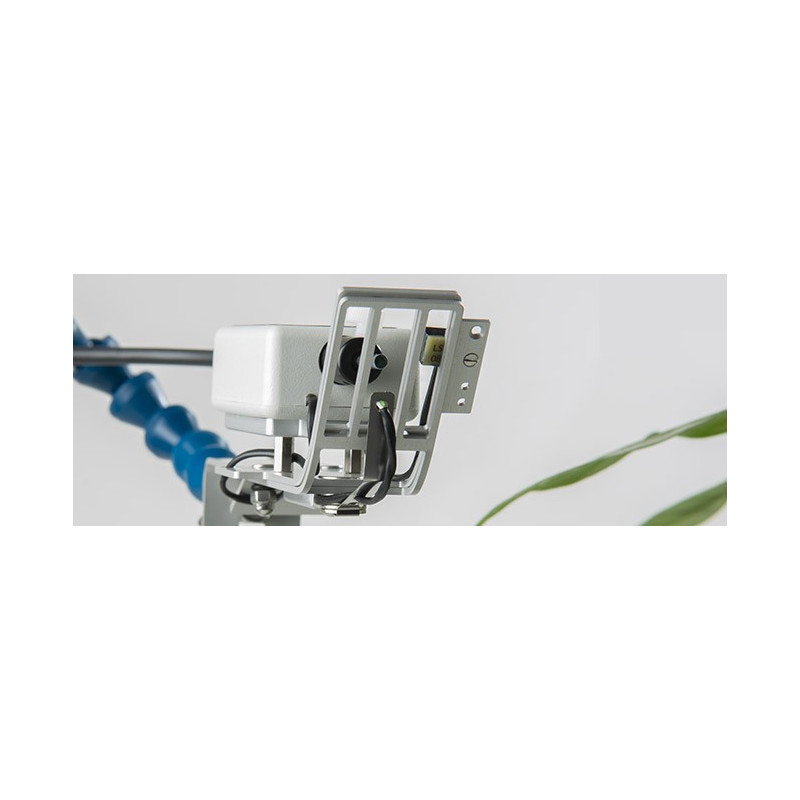

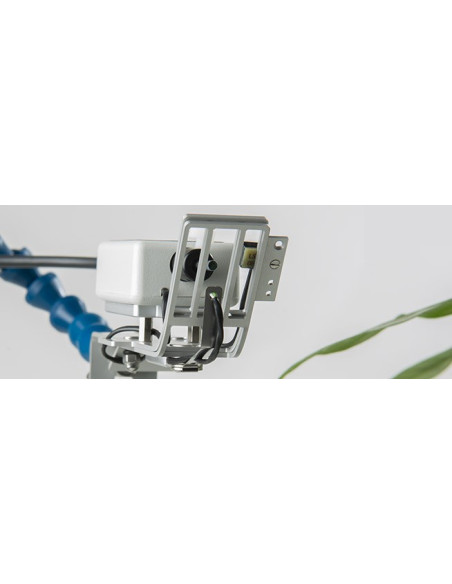

MICRO HEAD/BK Leaf Clip: Consisting of 2 aluminum frames (3.5 x 2.5 cm), held together by magnet, 0.4 cm distance between sample plane of leaf clip and lightguide, angle between sample plane and optical light guide: 60°

Cables: RS 485 data/power cable, 10 m standard length, connecting MICRO-HEAD/3B and MICRO IB4 PC Interface Box. RS 485 adapter cable, 0.6 m long, to connect MICRO-HEAD/3B to optional PC Interface Box MONI IB4/LAN or to optional MONI DA system for data acquisition

Flexible stand: Baseplate of acrylic glass 10 x 10 x 0.5 cm (L x W x H); flexible goose neck consisting of 20 links, 1.7 cm maximum diameter, 30 cm length, one end with metal thread equipped with 1 butterfly nut, 1 nut and 2 washers. Weight 114 g

Dimensions: Complete head with leaf clip, 13.5 x 3.5 x 4 cm (L x W x H)

Power consumption: Peak loads during saturating pulses 3 W. During measuring mode 0.15 W

Operating temperature: -15 to +40 °C

Weight: 96 g

Light Emission

Modulated fluorescence excitation: Blue power LED (typical peak wavelength 470 nm, full width at half maximum 22 nm). Photosynthetically active radiation (PAR) of measuring light at level of the sample clip range from 0.15 to 1.5 μmol m-2 s-1 at low modulation frequencies (5 to 25 Hz), and from 1.5 to 22.5 μmol m-2 s-1 at high modulation frequencies (100 Hz)

Actinic light: Same power LED as for modulated light. At sample level of leaf clip, 3000 μmol m-2 s -1span> maximum PAR of actinic light, 8000 μmol m-2 s-1 maximum PAR of saturating flashes

Sensors

Fluorescence: PIN-photodiode protected by longpass filter (50% transmittance at 645 nm). Selective window amplifier to measure pulse amplitude modulated (PAM) fluorescence.

Photosynthetically active radiation (PAR): External LS-C sensor for selective PAR measurement, range 0 to 7000 μmol m-2 s-1, cosine-corrected for light incident at angles between -30° to +30° from the surface normal

Temperature: Thermocouple: Ni-CrNi, wire diameter 0.1 mm, -20 to +60 °C

Humidity: Capacitive-type humidity sensor on a specialized analog and digital integrated circuit, 0 - 100% relative humidity

Data Acquisition MONI-DA

Housing: Robust water-proof cylinder consisting of a polyvinyl chloride (PVC) tube and poly-oxymethylene (POM) endplates. One endplate with 2 male M12 5-pole sockets connected in parallel (MONI-IB4/LAN communication, charging voltage), one male M12 5-pole socket for auxiliaries, and 7 female M12 5-pole sockets (MONI-HEAD/485 communication)

Dimensions: Cylinder with diameter of 16 cm and length of 24 cm

Data management: Dual data storage on internal 8 MByte circular flash buffer and an industrial grade 512 MByte removable microSD flash card. Wireless data transfer via cellular phone or satellite modem. Online data transfer using RS-485 serial data communication.

Power consumption: 5 mW in standby mode. Operating mode, depends on the number of MONIHEAD/485 connected (see MONI-HEAD/485 power consumption)

Battery: 12 V / 7.5 Ah (96 Wh) LiFePO4 battery.

Operating temperature: -30 to +60 °C

Weight: 5.4 kg

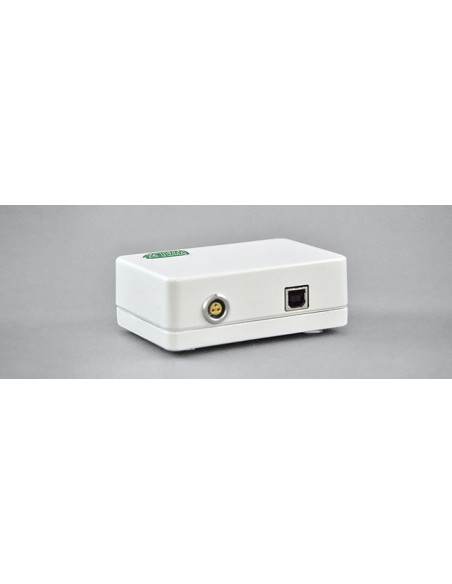

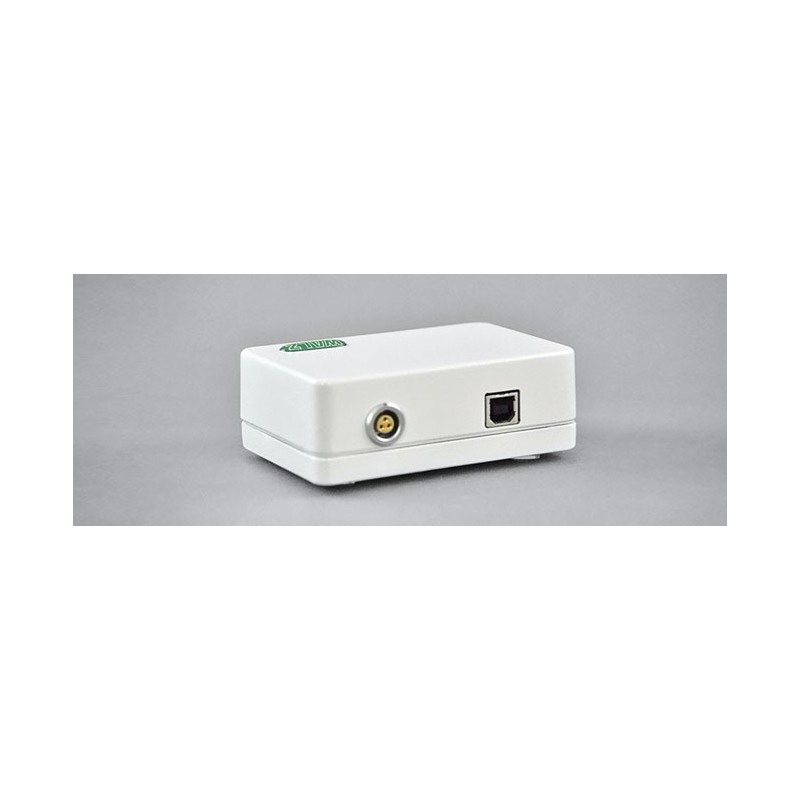

PC Interface Box MICRO-IB4

Housing: Aluminum case with USB-B socket, power supply socket, and four M12 5-pole sockets for RS-485 communication

Links: The interface box connects up to four MICRO-HEAD/3B Measuring Heads with a computer. These connection cables also power the measuring heads. USB communication is used between interface box and computer

Cables: Recommended maximum lengths, 10 m RS-485 cable between measuring head and interface, 1.8 m USB cable between interface and computer

Dimensions: : 9.7 x 6.3 x 3.5 cm (L x W x H)

Operating temperature: 0 to +40 °C

Weight: 270 g

Software WinControl-3

Program: WinControl-3 System Control and Data Acquisition Program (Windows 7, 8, 10) for operation of the MICRO-PAM system, data acquisition and data analysis

Saturation Pulse Analysis: WinControl-3 System Control and Data Acquisition Program (Windows 7, 8, 10) for operation of the MICRO-PAM system, data acquisition and data analysis

Program: Measured: Ft, F0, FM, F, F0' (also calculated), FM'. Calculated: F0' (also measured), FV/FM and Y(II) (maximum and effective photochemical yield of PS II, respectively), qL, qP, qN, NPQ, Y(NPQ), Y(NO) and ETR (electron transport rate). Fitting Routines: Two routines for determination of the cardinal points α, Ik and ETRmax of light curves

Further date acquired: PAR, leaf temperature, humidity

Additional feature: Automatic determination of signal offset for all light intensities and all gain levels

Communication Protocol: USB

Computer Requirements: Processor, 1 GHz. RAM, 512 MB. Screen resolution, 1024 x 600 pixels. Interface, USB 2.0/3.0

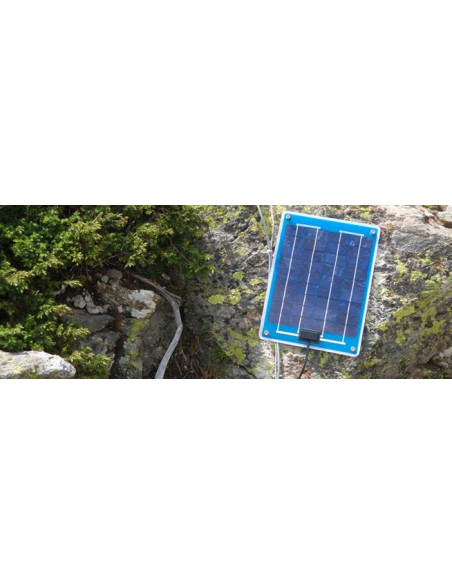

Solar Panel MONI-SP

Design: Polycrystalline silicon panel. Highly resistant to water, abrasion, hail impact and other severe weather conditions. Equipped with a 4 m cable and plug for the AUX or INPUT socket of the Data Acquisition System MONI-DA. Several panels can be connected in parallel to provide sufficient power under conditions of low insolation

Electrical characteristics: Vmax, 15.0 V, Imax, 0.63 A (at 1000 W/m2 sunlight). VOC, 19.6 V. ISC, 0.80 A

Dimensions: 50 x 35 cm (L x W)

Weight: 1.2 kg (incl. cable and plug)

Transport Box

Design: Aluminum box with custom foam packing for MONITORING-PAM including MONI-DA

Dimensions: 80 cm x 40 cm x 34 cm (L x W x H); 60 liter

Weight: 4.9 kg

Accessories for STAND-ALONE Configuration

Four-Way Distributor MICRO-HUB

Housing: Aluminum case with one M12 5-pole connector and four M8 5-pole connectors

Links: The interface box connects up to four MICRO-HEAD/3B Measuring Heads to one single MONI-BUS port of a MONI-DA data acquisition system

Recommended maximum cable lengths: 10 m between MICRO-HEAD/3B and MICRO-HUB, and between MICRO-HUB and MONI-DA

Dimensions: 10 x 6 x 3.5 cm (L x W x H)

Weight: 228 g

Operating temperature: -30 to +40 °C

PC Interface USB-0

Housing: Plastic block with one USB-B line and one line for RS-485 communication firmly attached

Interfacing: The interface cable connects a USB port of a computer with the input socket of the MONI-DA.

Cable lengths: USB: 0.9 m. RS-485, 2 m

Dimensions of block: 4.5 x 3.0 x 1.5 cm (L x W x H)

Weight including cables: 145 g

Operating temperature: 0 to +40 °C

Satellite Modem

Specification depend on available devices at the time of order

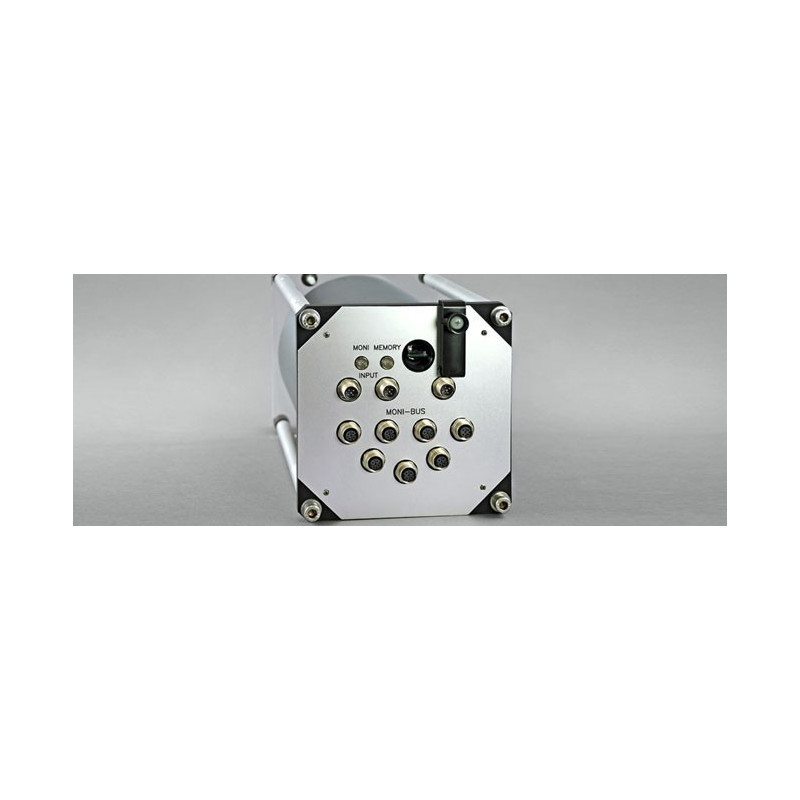

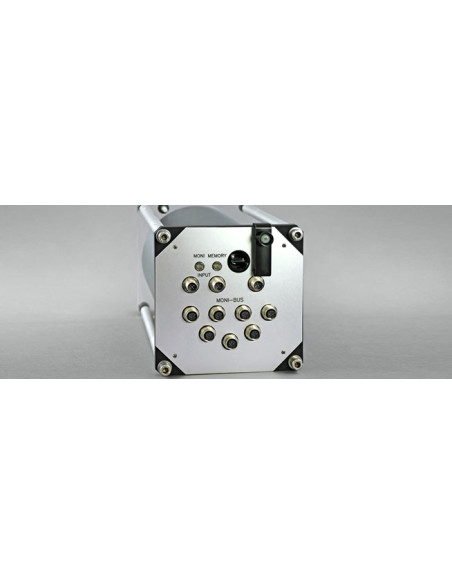

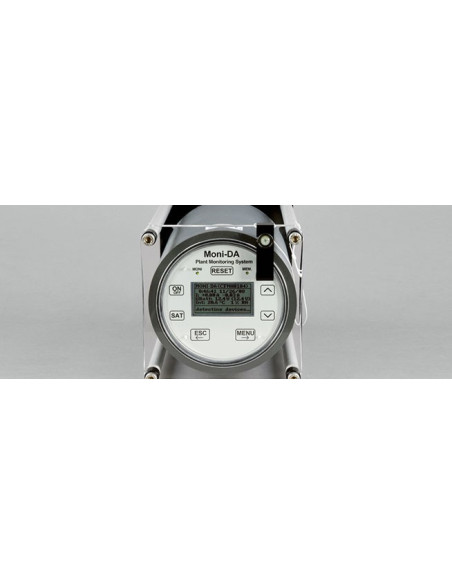

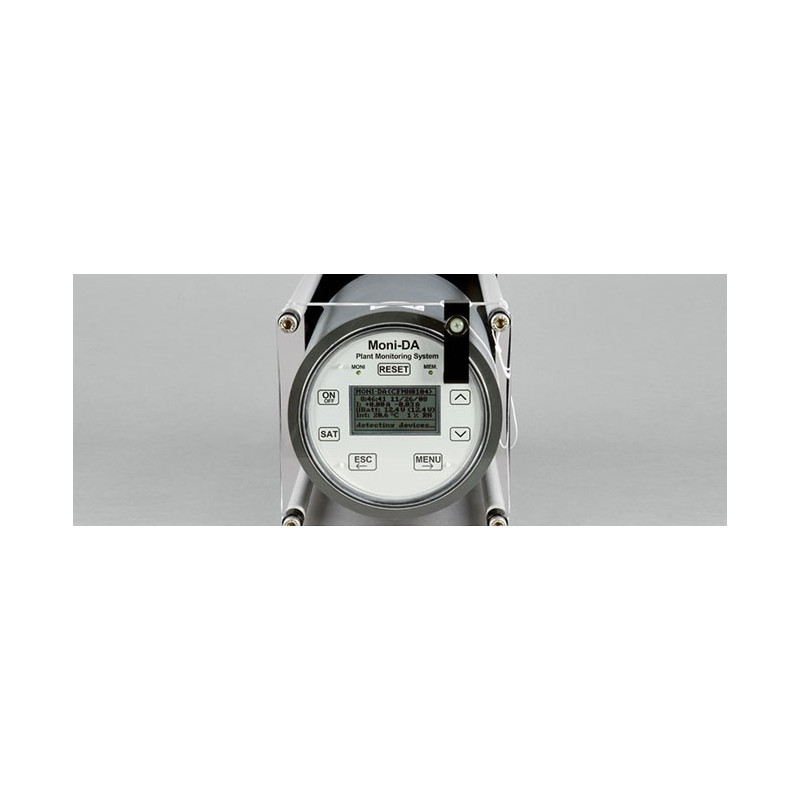

Sistema de adquisición de datos MONI-DA para cabezales de medición MICRO-PAM.
Con batería incorporada y 7 conectores para conectar cabezales de medición MICRO-PAM (MICRO-HEAD/3A o MICRO-HEAD/3B).
Se pueden conectar hasta 16 cabezales de medición MICRO-PAM (MICRO-HEAD/3A o MICRO-HEAD/3B) mediante distribuidores de cuatro vías MICRO-HUB. Incluye cable RS-485 de 10 m de longitud.

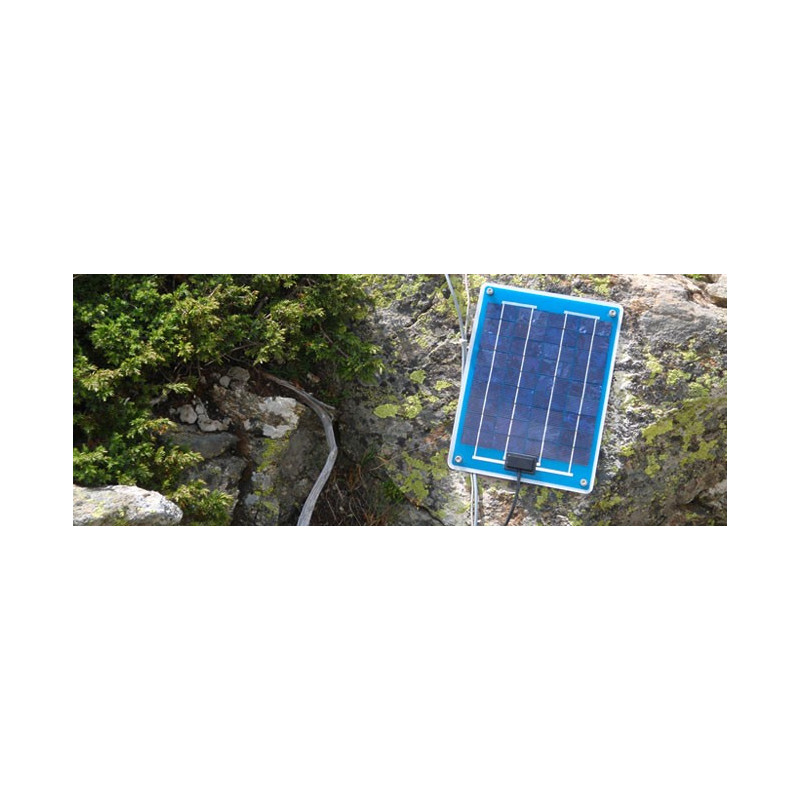

La configuración INDEPENDIENTE incluye el sistema de adquisición de datos MONI-DA, que permite el funcionamiento con batería del sistema MICRO-PAM. La configuración INDEPENDIENTE incluye paneles solares que permiten la adquisición de datos durante períodos muy largos de tiempo independientemente de la red eléctrica. Un módem opcional envía datos en directo a un servidor dedicado para que el usuario los descargue.

El distribuidor de cuatro vías MICRO-HUB conecta 4 cabezales de medición MICRO-HEAD/3B a un solo puerto del MONI-DA. El número máximo de cabezales de medición MICRO-HEAD/3B por MONI-DA es de 16. Como el MONI-DA tiene 7 puertos de entrada, el número de 16 se consigue utilizando 3 interfaces MICRO-HUB, cada una de las cuales conecta 4 cabezales de medición al MONI-DA y enlaza directamente otros 4 cabezales de medición al MONI-DA.

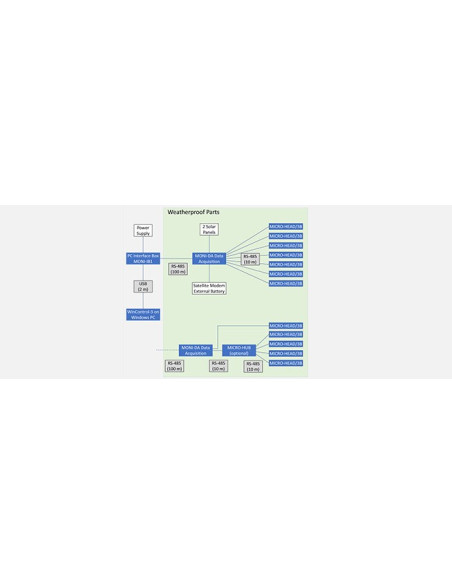

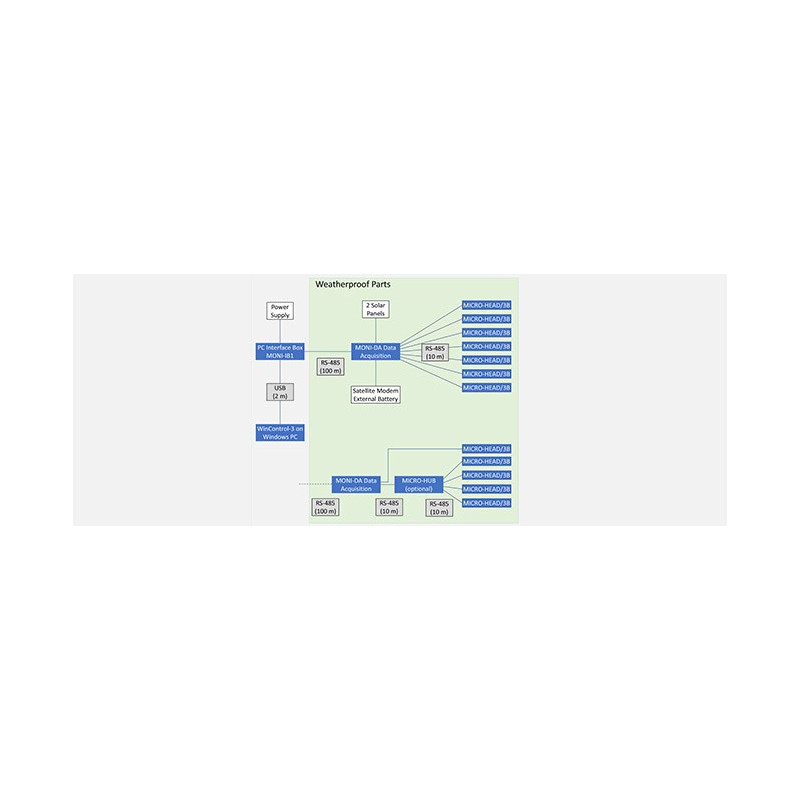

Configuración del Data Logger autónomo MICRO-PAM:

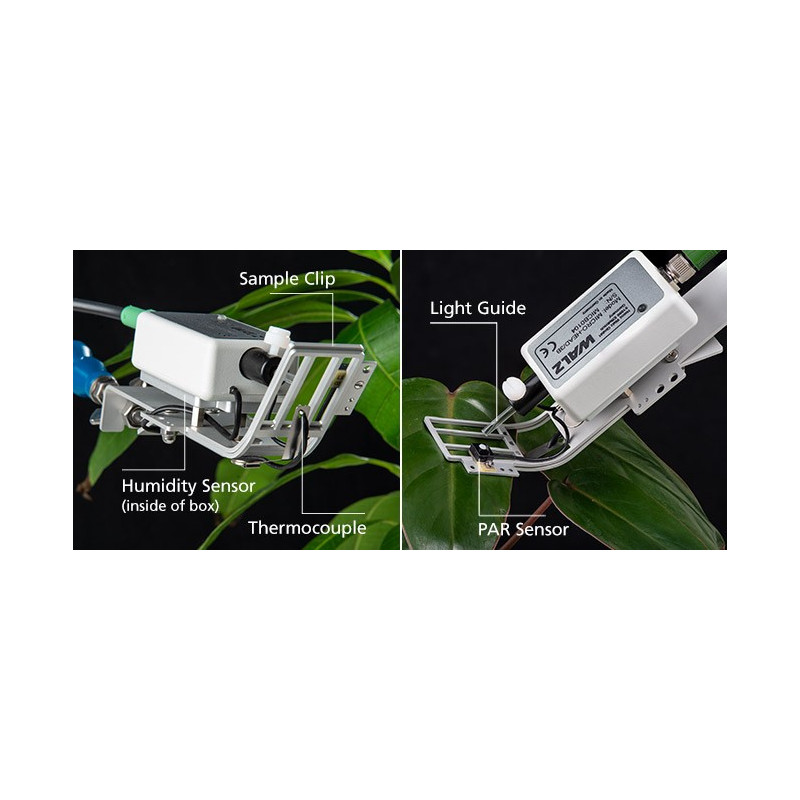

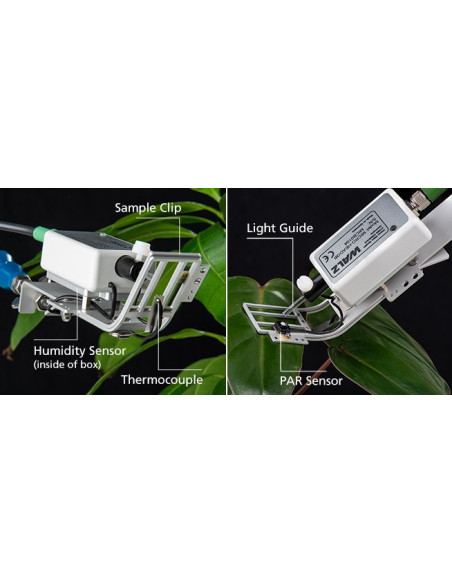

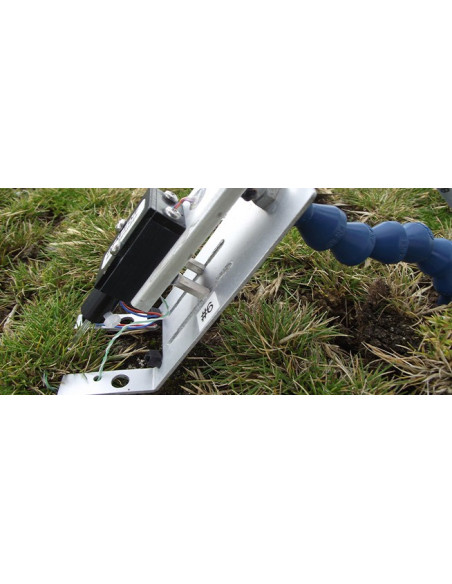

El MICRO-HEAD / 3B está equipado con un clip de muestra. Un sensor PAR de respuesta cosenoidal se coloca paralelo al plano de muestra. Un termopar que toca el lado inferior de la muestra mide la temperatura. La humedad se mide mediante un sensor de tipo capacitivo ubicado dentro de la carcasa del fluorómetro. A petición, se proporcionará un soporte especial para montar el MICRO-HEAD / 3B en superficies sólidas.

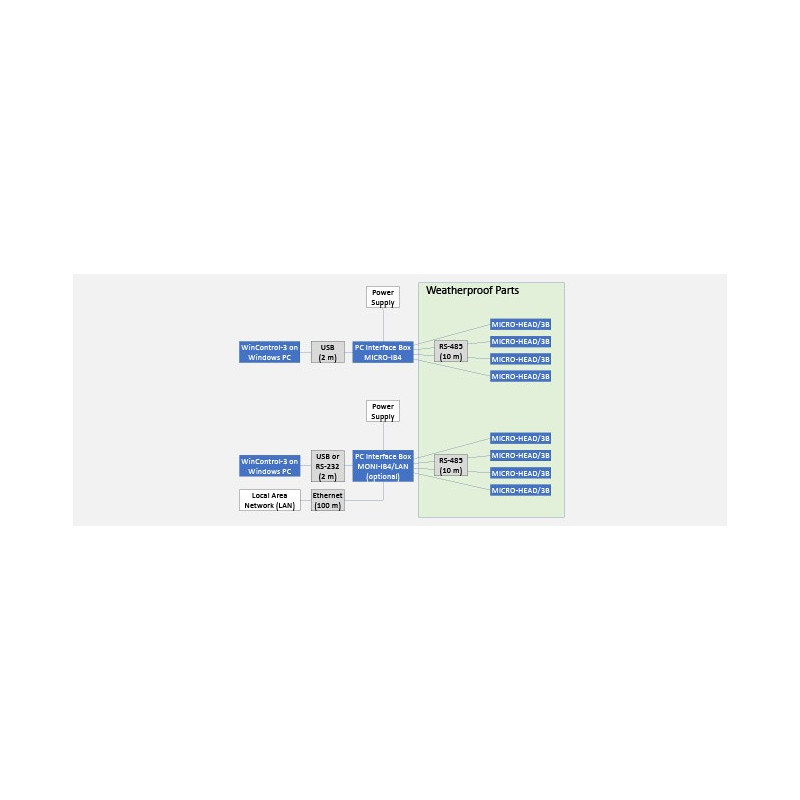

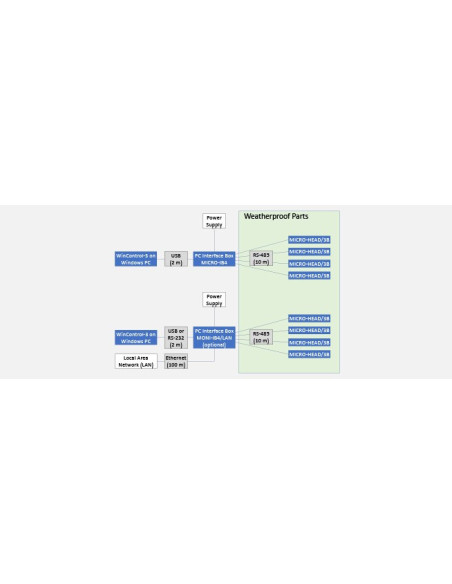

Los sistemas MICRO-PAM se pueden operar en la configuración EN LÍNEA en la que se pueden conectar hasta cuatro cabezales de medición a través de la Caja de interfaz de PC MICRO-IB4 a un puerto USB de una computadora con Windows que ejecuta WinControl-3. En la configuración OFFLINE, los cabezales de medición se conectan directamente o mediante el llamado MINI-HUB a un sistema de adquisición de datos MONI-DA.

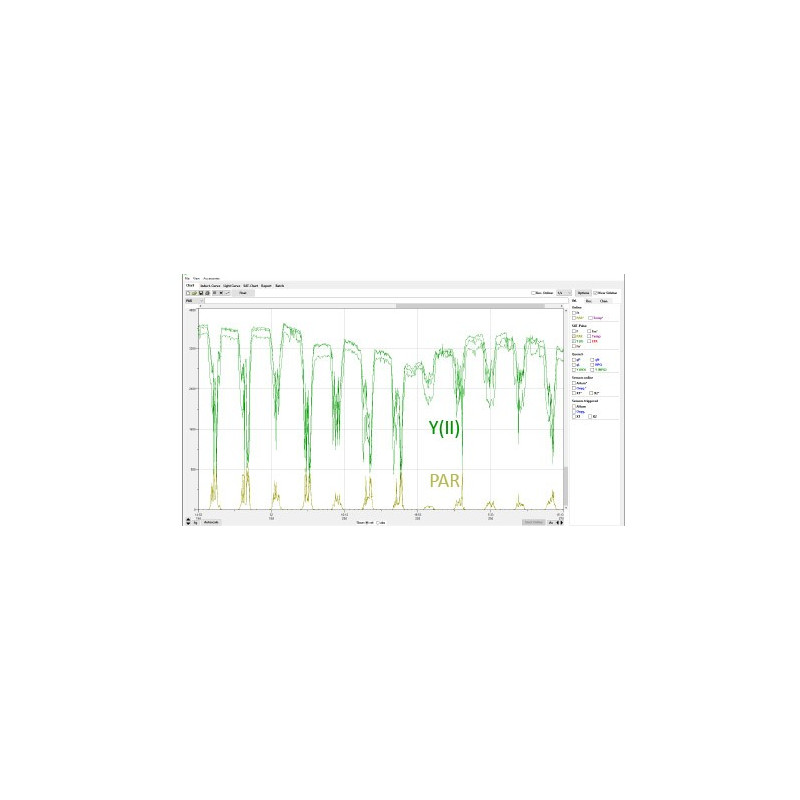

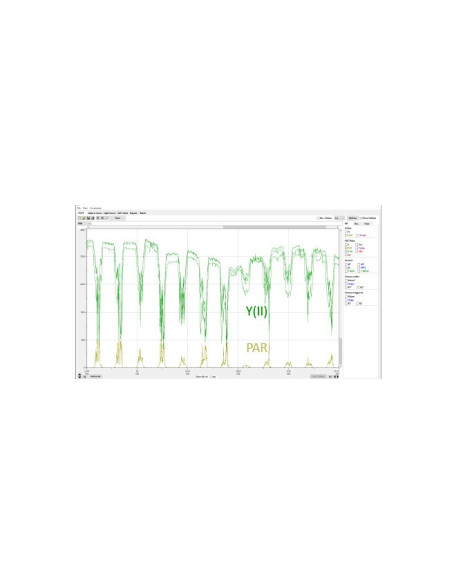

El WinControl-3 es un software muy versátil dedicado a operar una cierta clase de fluorómetros Walz PAM. El software ejecuta rutinas experimentales clásicas como la inducción de fluorescencia y las curvas de respuesta a la luz, pero también adquiere y muestra gráficamente los datos.

WinControl-3 no solo opera el MICRO PAM sino también los fluorómetros DIVING-PAM-II, JUNIOR-PAM, MINI-PAM-II y MONITORING-PAM, así como los instrumentos operados por PAM-CONTROL (MICROSCOPY-PAM, MICROFIBER-PAM y WATER-PAM) y el Medidor de luz universal ULM-500.

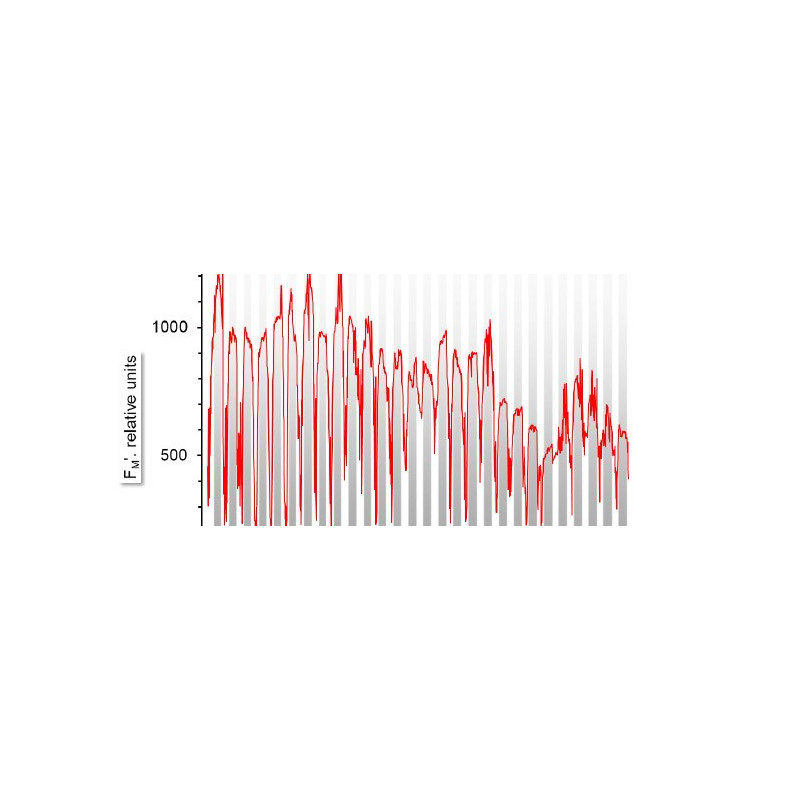

Evaluación de datos:

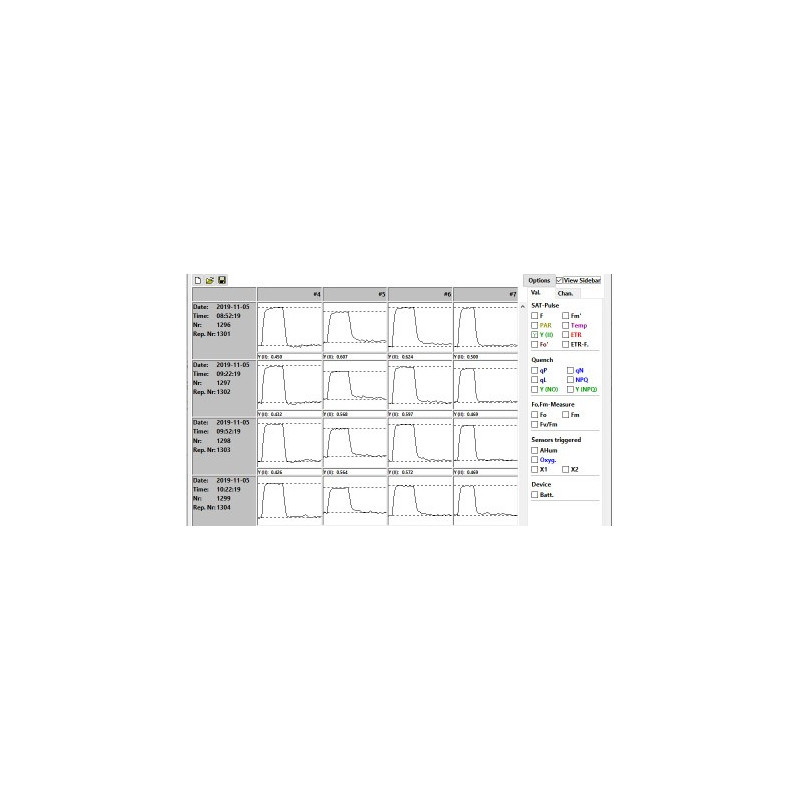

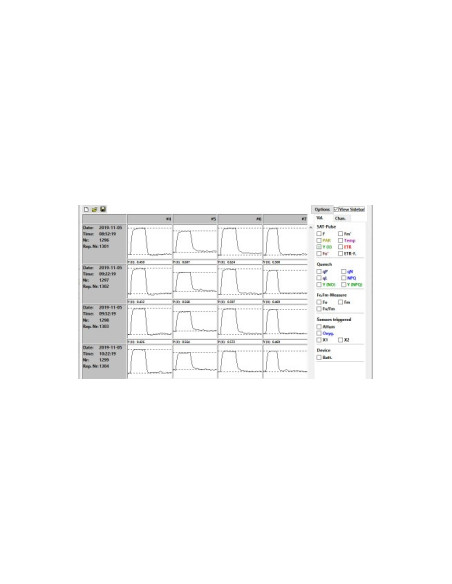

Análisis de pulso saturante con detección automática de niveles de fluorescencia F0, FM, F y FM ". Cálculo de fluorescencia de nivel F0 'y de parámetros de fluorescencia estándar. Específicamente, rendimiento fotoquímico del fotosistema II, FV / FM e Y (II), enfriamiento fotoquímico, qP y qL, enfriamiento no fotoquímico, qN, NPQ, Y (NPQ) e Y (NO), y velocidad de transporte de electrones, ETR .

Características avanzadas:
Todos los protocolos experimentales se pueden realizar automáticamente utilizando la función de archivo por lotes de WinControl-3. Programación conveniente de experimentos utilizando el grabador de macro incorporado. El software es capaz de comunicarse DDE con máquinas periféricas.

Rutinas automatizadas:
Activación repetitiva de las funciones del fluorómetro (p. Ej., Inducción de luz oscura y curvas de recuperación de oscuridad) mediante reloj ajustable. Ejecución automática de protocolos de exposición a la luz y ajuste de dos funciones de modelo diferentes a los datos de los experimentos de respuesta a la luz.

Exportación de datos:
Exporte en formato CSV (valores separados por comas) de trazas de fluorescencia originales, datos de análisis de pulso saturado y estimaciones de parámetros de curvas de respuesta a la luz.
