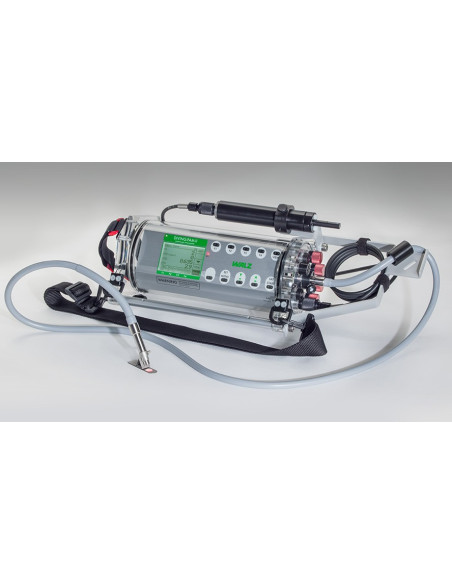

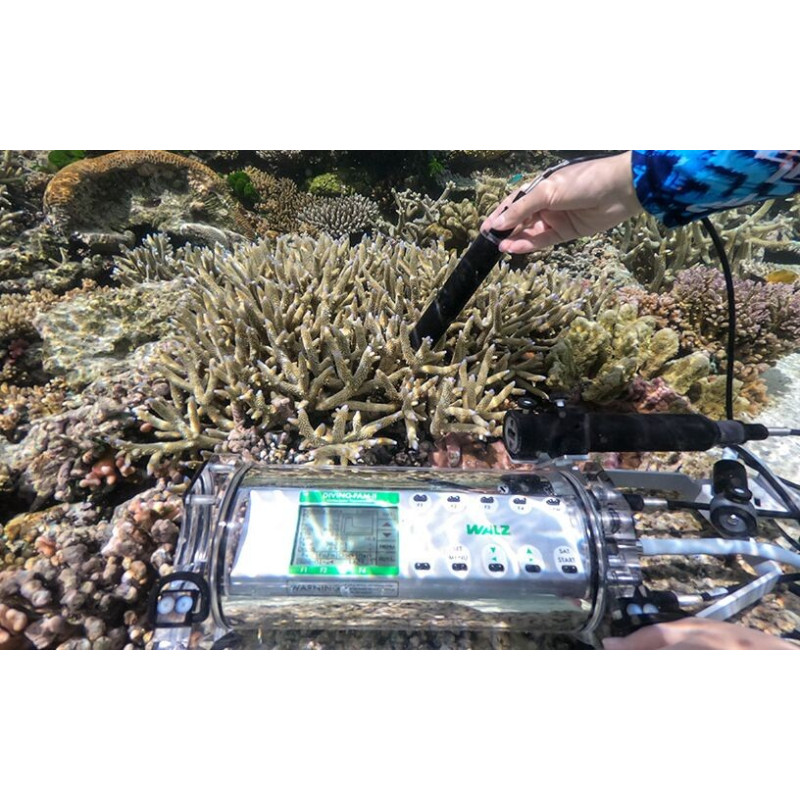

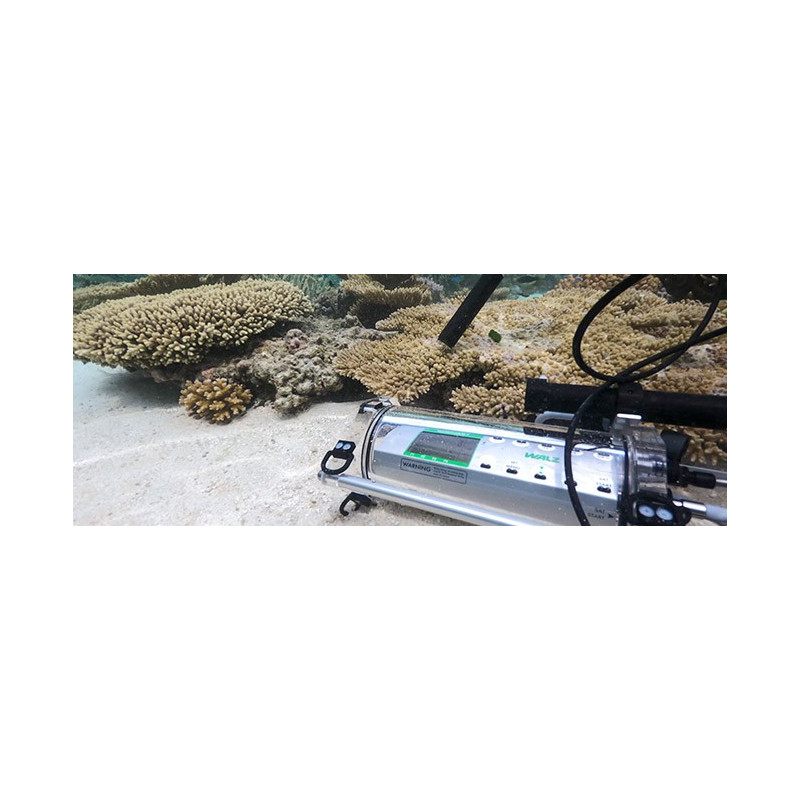

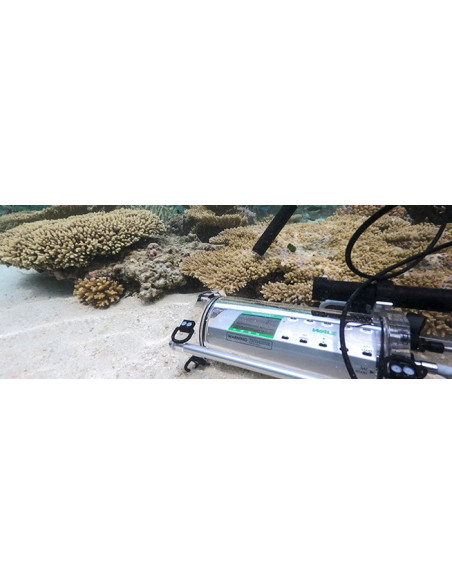

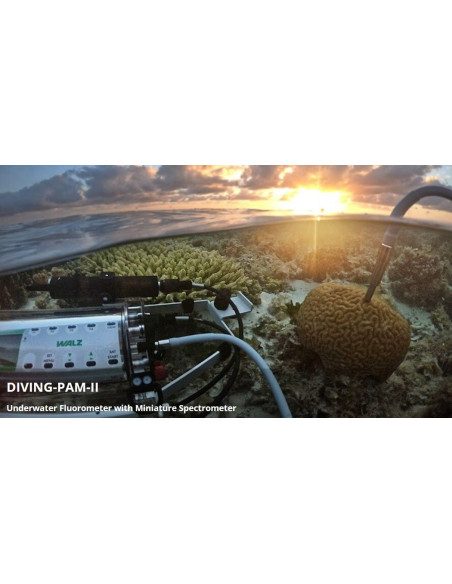

DIVING-PAM-II Fluorómetro Subacuático con Espectrómetro en Miniatura

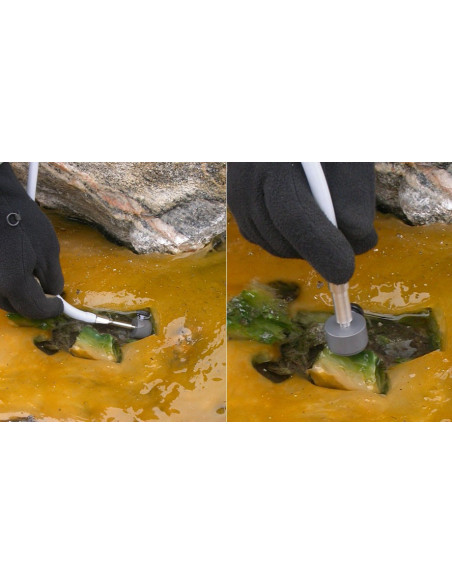

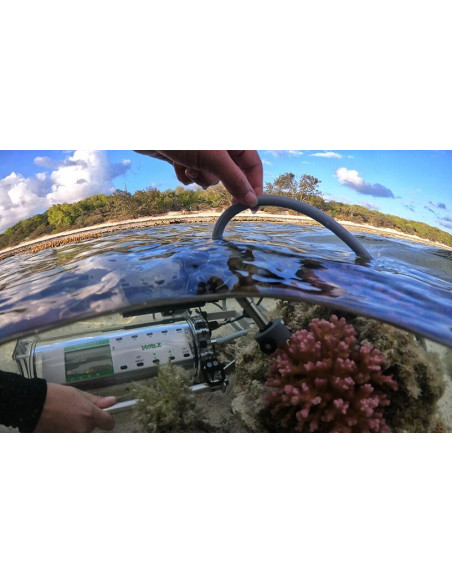

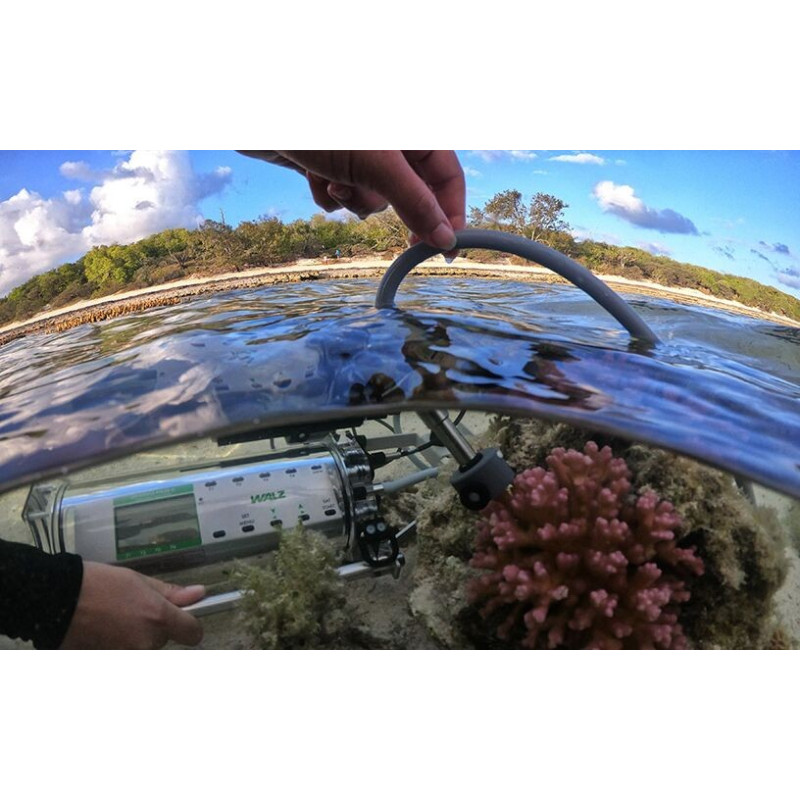

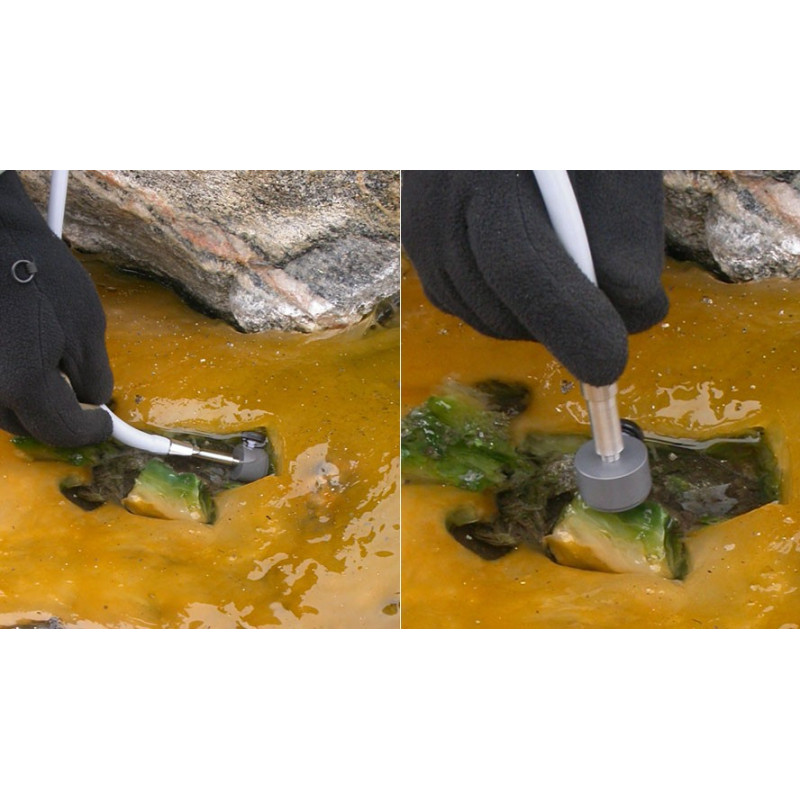

El fluorómetro DIVING-PAM-II permite exámenes de fotosíntesis hasta una profundidad de agua de 50 m. Todas las funciones del instrumento se pueden controlar con 10 interruptores de reflexión de infrarrojos situados dentro de una carcasa transparente en forma de cilindro. Una nueva característica es la pantalla B / W de ahorro de energía que muestra el estado del instrumento y los datos medidos. La pantalla transflectiva es legible incluso bajo la luz del sol. Para la evaluación a largo plazo de la fotosíntesis, el instrumento también puede ser operado por una computadora a través de un cable submarino especial.

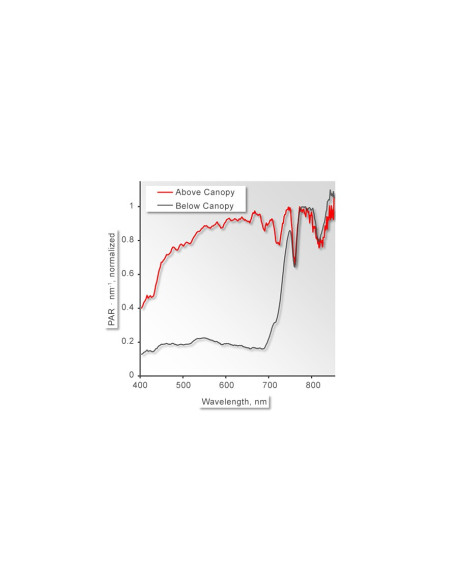

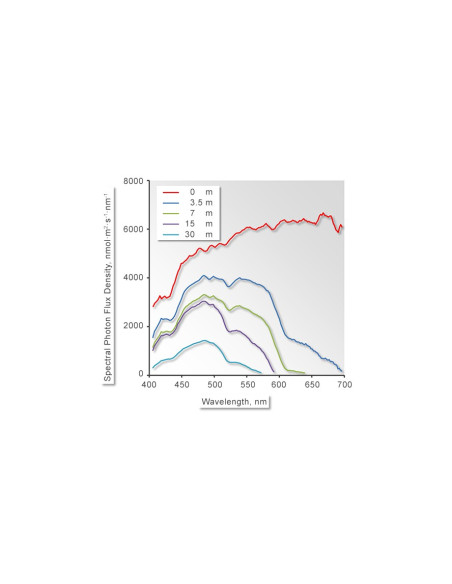

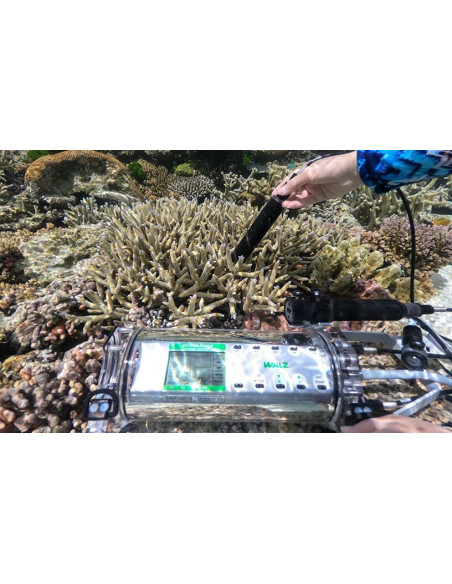

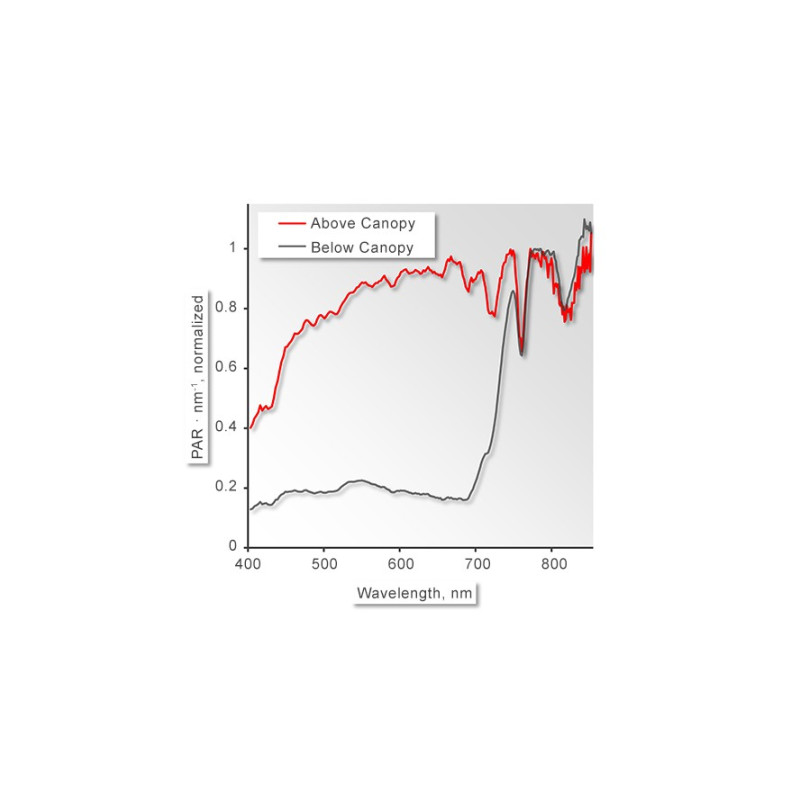

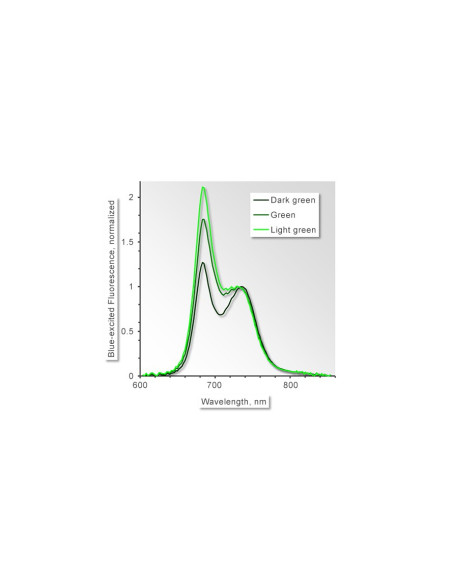

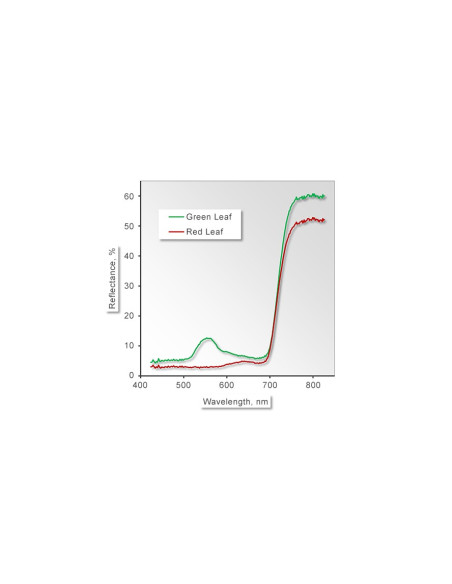

El innovador espectrómetro miniatura MINI-SPEC, que forma parte del sistema básico DIVING-PAM-II, agrega un nuevo nivel de información a los estudios de fotosíntesis. El MINI-SPEC mide los espectros de PAR, que se sabe que varían significativamente con la profundidad del agua. El dispositivo también permite el análisis espectral de la reflectancia y la emisión de fluorescencia de una muestra. También es nuevo un sensor PAR interno que registra continuamente la intensidad de la fuente de luz interna del DIVING-PAM-II.

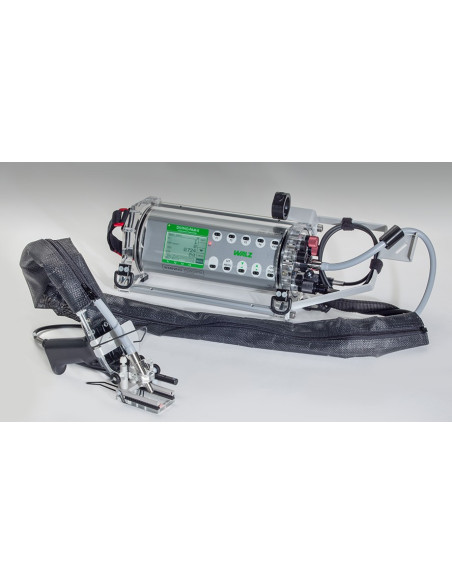

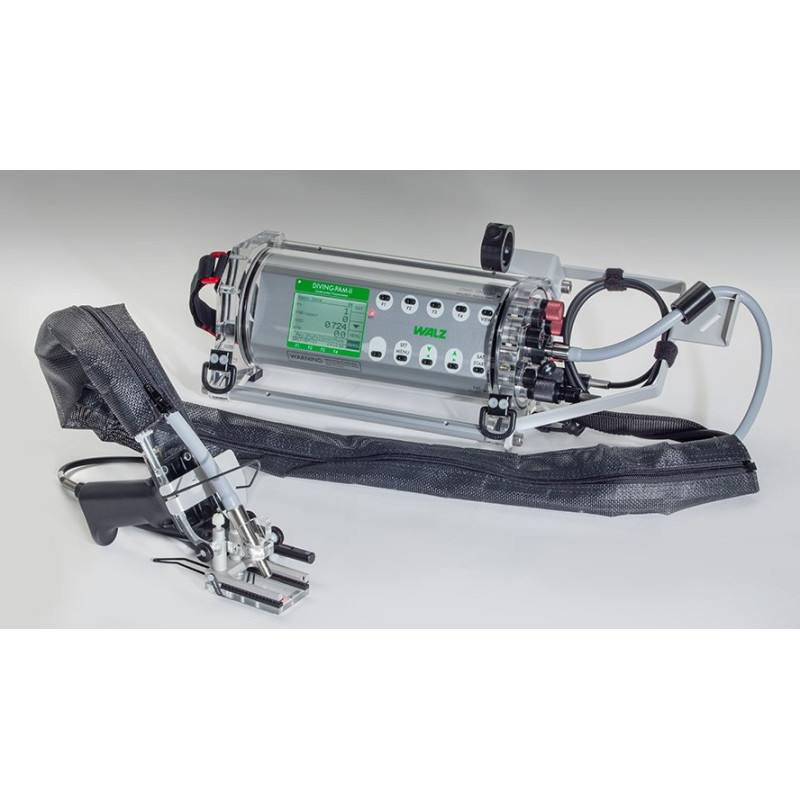

* DIVING-PAM-II y titular de la muestra universal DIVING-II-USH

- Espectrómetro miniatura para medición PAR, información espectral sobre PAR y reflectancia
- LAN inalámbrica para una conveniente descarga de datos en el sitio experimental
- Pantalla gráfica y alfanumérica mediante pantalla transflectiva B / W de bajo consumo de energía
- LED de alta potencia para luz actínica y pulsos de saturación. Far LED rojo para la excitación de PS I
- Sensor de presión y temperatura avanzado
- Batería de alta capacidad para mediciones de rendimiento de más de 1,300 PS. Memoria Flash para más de 27,000 análisis de pulso de saturación
- Monitoreo continuo de la intensidad de luz interna mediante el sensor PAR integrado
- Cálculo automático de todos los parámetros relevantes del análisis de pulso de saturación
- Accesorios incluidos en el sistema básico:
Fibra óptica flexible de 1,5 m, espectrómetro en miniatura, clip de distancia, clips de hojas oscuras, soporte de superficie, caja de interfaz para PC, cargador de batería, cable USB, cable subacuático de 5 m, software WinControl-3 embalado en una caja de transporte exterior resistente

Unidad Optoelectrónica DIVING-PAM-II / B (Versión AZUL)

Luz de medición: LED azul (470 nm), frecuencias de modulación estándar de 5 a 25 Hz ajustables en incrementos de 5 Hz y 100 Hz, medición de la luz PAR en configuraciones estándar = 0.05 μmol m-2 s-1. Se mide la fluorescencia a longitudes de onda mayores de 630 nm

Luz actínica: el mismo LED azul que para medir la luz, máximo PAR actínico = 3000 μmol m-2 s-1, PAR máximo de pulsos de saturación = 6000 μmol m-2 s-1 ajustable en incrementos de 500 μmol m-2 s-1

Unidad Optoelectrónica DIVING-PAM-II / R (Versión ROJA)

Luz de medición: LED rojo (655 nm), frecuencias de modulación y PAR como se describe para DIVING-PAM-II / B. La fluorescencia en longitudes de onda mayores de 700 nm se mide

Luz actínica: el mismo LED rojo que para medir la luz, PAR máximo de luz actínica y pulsos de saturación como se describe para DIVING-PAM-II / B


Unidad optoelectrónica DIVING-PAM-II / B y DIVING-PAM-II / R

Detección de fluorescencia: fotodiodo PIN protegido por filtros de paso largo y de paso corto, resolución de señal de 12 bits

Presión y temperatura: sensor de presión piezoresistivo y sensor de temperatura. La presión se convierte en metros de profundidad de inmersión, rango 0 a -50 m, visualizados a intervalos de 0.1 m. Temperatura, rango -10 ° C a +60 ° C, exhibido a intervalos de 0.1 ° C. Módulo de sensor con protección de gel y tapa antimagnética de acero inoxidable

Almacenamiento de datos: memoria flash, 8 MB, proporcionando memoria para más de 27,000 análisis de pulso de saturación

Pantalla: Pantalla B / N transflectiva de 160 x 104 puntos retroiluminada (78 x 61 mm)

Elementos de control: 10 interruptores de reflexión infrarroja, pulsador para pulsos de saturación, botón para encender y apagar el dispositivo y para bloquear / desbloquear los interruptores de reflexión

WLAN: interfaz de LAN inalámbrica, IEEE 802.11 b / g / n (2.4 GHz), modo de punto de acceso

Diseño: tubo de plexiglás con placas terminales de plexiglás, una con puerto de fibra óptica impermeable

Montajes: 2 barras de aluminio anodizado (diámetro 15 mm) montadas paralelas al cuerpo del fluorómetro. Soporte de aluminio anodizado para fibra óptica. Conexiones para transportar correa y espectrómetro miniatura MINI-SPEC

Puertos: AUX1 y AUX2, 4 polos, para el espectrómetro miniatura MINI-SPEC; para uso en laboratorio a través de un adaptador especial: medidor de oxígeno de fibra óptica FireStingO2 o soporte para clip de hoja 2035-B. OUT1 y OUT2, entrada de 6 polos para la señal de disparo del titular de la muestra universal DIVING-II-USH; para uso en laboratorio a través de un adaptador especial: fuente de luz LED externa 2054-L. ENTRADA, 6 polos, para comunicación RS-485 y carga de batería interna

Batería: batería de plomo ácido de 8.0 V / 3.5 Ah (28 Wh) que proporciona energía para más de 1300 mediciones de rendimiento

Profundidad máxima de buceo: 50 m

Temperatura de funcionamiento: -5 a +45 ° C

Dimensiones: Diámetro 19 cm, longitud 39 cm

Peso: 3.9 kg

Espectrómetro en miniatura MINI-SPEC

Diseño: tubo POM, en un lado, puerto para detección de luz, puerto para la excitación de fluorescencia por LED azul (452 ​​nm max) o verde (525 nm max), y puerto para luz blanca desde una lámpara de tungsteno para mediciones de reflexión; en el lado opuesto, toma de corriente submarina de 4 polos

Módulo espectrómetro: microespectrómetro Hamamatsu, rango espectral: 400 a 800 nm, resolución espectral: entre 8 y 10 nm. PAR máximo: 4000 μmol m-2s-1 para la iluminación que tiene características espectrales similares a la luz solar

Dimensiones: 3.25 cm de diámetro, 17.5 cm de largo máximo

Peso: 135 g


Piezas pequeñas de MINI-SPEC

Óptica de entrada plana SPEC / P: Diseño: varilla de aluminio anodizado duro de 10 mm de diámetro y 50 mm de longitud, en un extremo con entrada de luz lateral a través de un difusor de 5 mm de diámetro y el extremo opuesto insertado en una placa de montaje (diámetro 33 mm, altura 5 mm). Varilla de aluminio con guía de luz interna

Óptica de reflexión y fluorescencia SPEC / R: Diseño: Tapa del espectrómetro que consta de POM: diámetro máximo 35 mm, altura 13 mm, peso 16 g. Con una ranura central de 5 mm x 16 mm que admite guías de luz Perspex para azul y verde para la excitación de fluorescencia y para luz blanca para mediciones de reflexión. Con orificio perforado central de 3 mm de diámetro como canal de luz a la ventana del detector del espectrómetro. Incluye tapa de muestra para fijar la muestra (diámetro máximo 40 mm, altura 10 mm, peso 8 g). Espectrómetro y tapas de muestra rellenas con gomaespuma, ambas partes tienen imanes incorporados para atraerse entre sí y, por lo tanto, sujetar la muestra

PAR Calibration Block 000160101439: Diseño: bloque POM con orificio para la óptica de entrada del Espectrómetro Miniatura. Orientado a un ángulo de 60 ° y 90 ° con respecto al puerto del espectrómetro, hay orificios para la Fibra óptica DIVING-F.

Dimensiones: 4,15 cm x 2 cm x 5 cm (largo x ancho x alto)

Peso: 40 g

Fibra óptica DIVING-F

Diseño: Fibras de vidrio aleatorizadas de 70 μm que forman un haz individual blindado de plástico con extremos de adaptador de acero inoxidable

Dimensiones: diámetro activo 5,5 mm, diámetro exterior 8 mm, longitud 150 cm

Peso: 340 g

Fuente de alimentación MINI-PAM-II / N

Entrada: 100 V a 240 V AC, 50 a 60 Hz

Salida: 12 V DC, 5.5 A

Temperatura de funcionamiento: -5 a +45 ° C, (sin condensación)

Peso: 350 g incluyendo cables

Software WinControl-3

Programa: WinControl-3 System Control and Data Acquisition Program (Windows 7, 8, 10) para el funcionamiento de DIVING-PAM-II a través de PC, adquisición de datos y análisis de datos

Análisis de pulso de saturación: Medido: Ft, F0, FM, F, F0 '(también calculado), FM'. PAR, temperatura y profundidad del agua (derivadas de la presión). Calculado: F0 '(también medido), FV / FM e Y (II) (rendimiento fotoquímico máximo y efectivo de PS II, respectivamente), qL, qP, qN, NPQ, Y (NPQ), Y (NO) y ETR ( tasa de transporte de electrones)

Rutinas de ajuste: dos rutinas para la determinación de los puntos cardinales α, Ik y ETRmax de curvas de luz

Funciones programadas: determinación automática del offset de señal para todas las intensidades de luz y todos los niveles de ganancia. Calibración automática del sensor PAR interno contra PAR desde el sensor MINI-SPEC

Protocolo de comunicación: USB e IEEE 802.11 b / g / n

Requisitos de la computadora: Procesador, 1 GHz. RAM, 512 MB. Resolución de pantalla, 1024 x 600 píxeles. Interfaz, USB 2.0 / 3.0

PC Interface Box DIVING-PAM-II / I

Carcasa: caja de aluminio con puerto USB-B, toma para fuente de alimentación MINI-PAM-II / N y toma de 6 polos resistente al agua para comunicación RS-485

Función: Conecta la computadora y DIVING-PAM-II. La comunicación de datos en serie RS-485 se usa entre la caja y DIVING-PAM-II, la comunicación USB se emplea entre la caja de interfaz y la computadora. Longitudes de cable máximas recomendadas: cable RS-485 de 100 m, cable USB de 2 m. Cable estándar USB-A a USB-B incluido

Dimensiones: 9.7 cm x 6.3 cm x 3.5 cm (largo x ancho x alto)

Peso: 270 g

Temperatura de funcionamiento: -5 ° C a + 40 ° C

Cable Subterránea DIVING-PAM-II / K5

Longitud: 5 m

Peso: 500 g


Dark Leaf Clip DIVING-LC

Diseño: Tres clips hechos de plástico blanco con áreas de contacto de la junta y obturador deslizante para un cierre hermético.

Dimensiones: Diámetro 3.2 cm, longitud 8 cm

Peso: 6.5 g


Distancia Clip 60 ° 2010-A

Diseño: clip de metal con soporte de fibra y orificio de muestra de 11 mm de diámetro: 5,5 cm x 1,4 cm (largo x ancho)

Soporte de fibra: 1,2 cm de longitud, montado 0,7 cm por encima de la base, con tornillo lateral para fijar la fibra óptica. Ángulo entre el eje de fibra óptica y el plano de muestra: 60 °. Dos anillos espaciadores para variar la distancia entre el extremo de la fibra y la superficie de la hoja


Soporte de superficie DIVING-SH

Diseño: Soporte hecho de PVC gris, equipado con 3 bandas de goma y ganchos para su fijación a la superficie de la base (por ejemplo, de coral); Tornillos de nylon para ajuste de distancia

Dimensiones: 6 cm x 6 cm x 2.5 cm (largo x ancho x alto)

Peso: 95 g

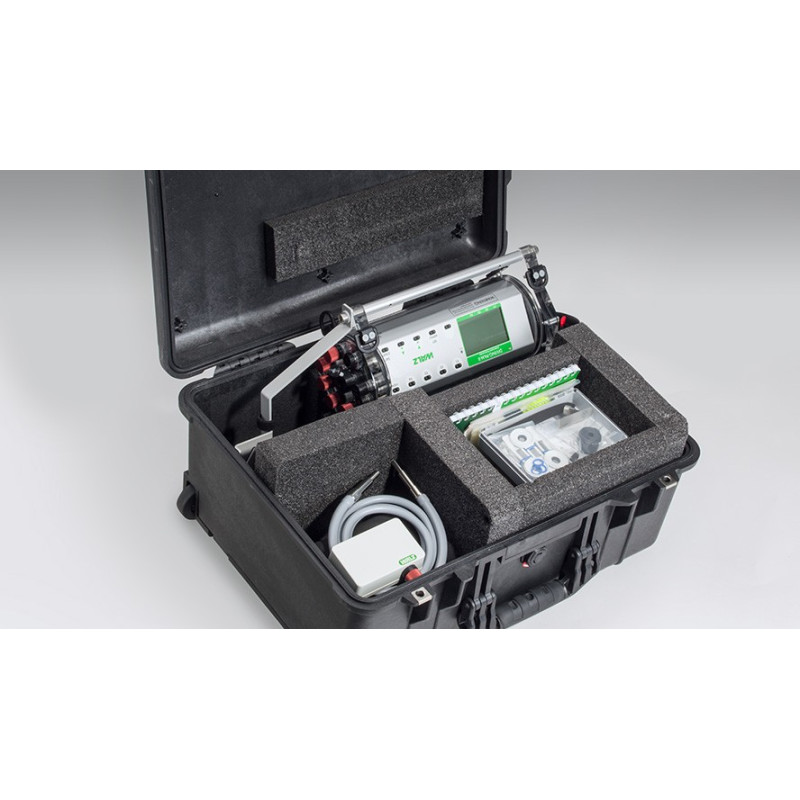

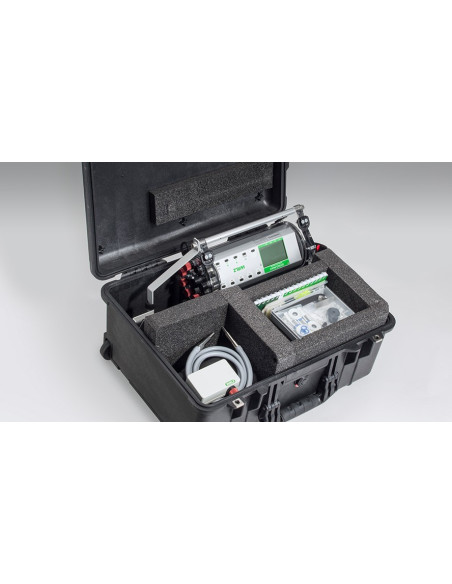

Estuche de transporte DIVING-PAM-II / T

Diseño: Estuche exterior de plástico duro resistente con ruedas, asa extraíble y embalaje de espuma personalizado

Dimensiones: 57 cm x 47 cm x 27 cm (largo x ancho x alto)

Peso: 7.7 kg
