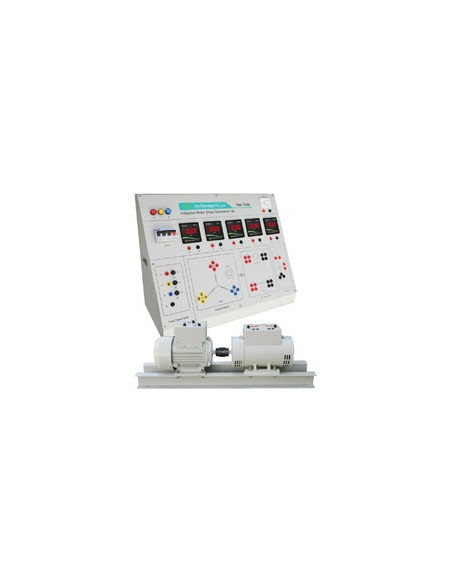

Name: Nvis 7028 Laboratório de Gerador de Derivação de Motor de Indução
Brand: NVIS TECHNOLOGIES
SKU: Nvis7028

Referencia: Nvis7028 - Marca: NVIS TECHNOLOGIES

Nvis 7028 Laboratório de Gerador de Derivação de Motor de Indução é um sistema de treinamento significativo para laboratórios de máquinas elétricas para demonstrar o desempenho operacional e as características do gerador de derivação de CC sob diferentes condições de carga. O bypass do gerador CC é um tipo de gerador cujos enrolamentos de campo e de armadura são conectados em paralelo e adquirem propriedades para se comportar como uma máquina de corrente contínua de velocidade quase constante.

Pedir Orçamento

O Nvis 7028 inclui vários experimentos que serão realizados, como a operação operacional do gerador de derivação de corrente contínua, a característica de circuito aberto, a característica de carga, etc. As representações diagonais são fornecidas no painel de controle para que os alunos possam fazer suas próprias conexões. O Nvis 7028 inclui medidores de painéis digitais para obter resultados precisos. Terminais separados são fornecidos para conectar acessórios opcionais externamente ao painel de controle com facilidade.

Características:

- arranjo de acoplamento de eixo flexível
- Arranjo de carga elétrica
- Painel de controle revestido com pó sem óxido
- A placa de controle consiste em material FRP de alta qualidade para oferecer máxima segurança aos usuários
- Equipado com um tacômetro digital para medição de RPM
- Medidores de painel digital de boa qualidade
- Canais base / pesados
- Máquinas com isolamento classe "B"
- Projetado levando em conta todas as medidas de segurança
- Cabos de conexão especialmente projetados para fins de segurança
- Representação diagramática para facilidade de conexões
- Tutorial de produto on-line (CD)

- Three Phase Mains Supply : 415 V ±10 %, 50 Hz

- Machines Specifications:
Both the Machines are flexibly coupled and mounted on a single “C” channel base

- Three Phase Induction Motor (acts as prime mover):
-- Type: Squirrel Cage
-- Power Rating: 2 HP
-- Speed: 1440 rpm ±5 %
-- Insulation Class: ‘B’

- DC Machine (acts as Generator):
-- Type: DC Shunt
-- Power Rating: 1 HP (also available with 2 HP)
-- Rated Current: 4.1 A
-- Speed: 1500 rpm ±7.5 %
-- Insulation Class: ‘B’

- Digital Meters used:
-- DC Voltmeter: 300 V
-- DC Ammeter: 5 A (2 nos)
-- AC Voltmeter: 450 V
-- AC Ammeter: 5 A

- Digital Tachometer: 20,000 RPM

- Optional Accessories:
-- Three Phase Variac, 10 A
-- 220 Ohms, 2.8 A Rheostat
-- Resistive Load “Nvis 726 / Nvis 7067” (for Machines rated upto 1 HP / 2 HP respectively)

- Estudo e medição da característica de circuito aberto da derivação do gerador DC
- Estudo e medição da característica de carga do gerador de bypass DC
