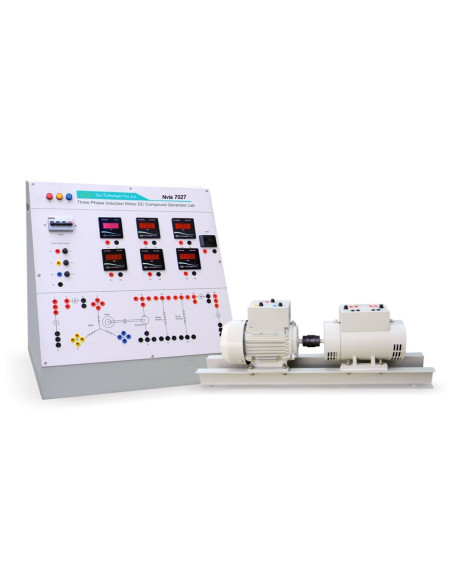

Nvis 7027 Laboratório de Gerador Composto de Indução

A representação diagramática é fornecida no painel de controle para que os alunos possam fazer as próprias conexões. Todos os circuitos de proteção são incorporados, portanto, há muito menos possibilidade de falha ou perigo.

• Características:


- Arranjo de carga elétrica
- Arranjo flexível do acoplamento do eixo
- Equipado com tacômetro digital
- Máquina com isolamento Classe "B"
- Base / canal para trabalho pesado
- Equipado com lâmpadas de indicação de fornecimento
- Projetado com todos os regulamentos de segurança em mente
- Representação diagramática para facilidade de conexões
- Design exclusivo e compacto
- Tutorial de produto on-line

- Mains Supply : Three Phase, 415 V ±10 %, 50 Hz

- Machine Specifications:
Both the Machines are flexibly coupled and mounted on a ‘C’ Channel base

- Three Phase Induction Motor (acts as prime mover):
-- Type: Squirrel Cage
-- Rating: 2 HP
-- Voltage Rating: 415 V AC ±10 %
-- Speed: 1440 RPM ±5 %
-- Insulation: Class ‘B’

- DC Machine (acts as generator):
-- Type: Compound
-- Rating: 1 HP (also available with 2 HP)
-- Speed: 1500 RPM ±7.5 %
-- Insulation: Class ‘B’

- Digital Meters used:
-- DC Voltmeter: 300 V (2 nos.)
-- DC Ammeter: 5 A (2 nos.)
-- AC Voltmeter: 450 V
-- AC Ammeter: 5 A

- MCB (TPN): 10 A

- Digital Tachometer: 20,000 RPM

- Optional:
-- Three Phase Variac 10 A
-- Resistive Load “Nvis 726 / Nvis 7067” (for machines rated upto
1 HP/ 2 HP respectively)

- Características de Carga do Gerador de Composto Cumulativo de Longo Shunt
- Características de Carga do Gerador de Composto Cumulativo de Derivação Curta
- Características de Carga do Gerador de Composto Diferenciado Long Shunt
- Características de Carga do Gerador Composto Diferencial de Derivação Curta
