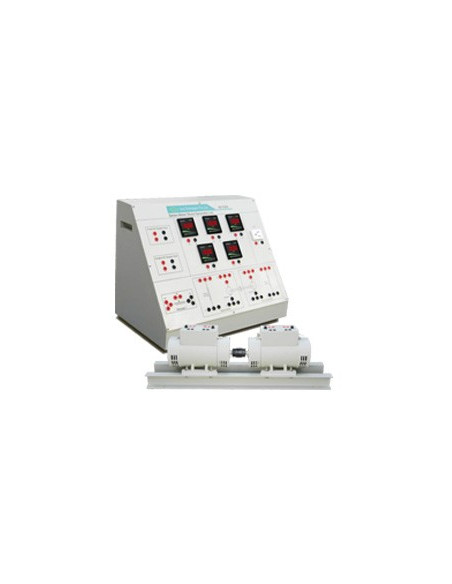

Nvis 7029 Laboratório de Gerador de Derivação de Motor Série DC

Nvis 7029 Laboratório de Gerador de Derivação de Motor Série DC é uma plataforma ideal para melhorar a educação, treinamento, habilidades e desenvolvimento entre nossas mentes jovens.

O Nvis 7029 inclui vários experimentos a serem realizados, como a operação do gerador de bypass DC, características de circuito aberto, características internas e externas, etc. As representações diagonais são fornecidas na configuração de controle para que os alunos possam fazer suas próprias conexões.

O Nvis 7029 inclui parâmetros de painéis digitais para obter resultados precisos. Terminais separados são fornecidos para conectar acessórios opcionais externamente à configuração de controle com facilidade.

• Características:


- Equipado com tacômetro digital
- Arranjo de carga elétrica
- arranjo de acoplamento de eixo flexível
- Medidores de painel digital de boa qualidade
- Projetado levando em conta todas as medidas de segurança
- Cabos de conexão especialmente projetados para fins de segurança
- Representação diagramática para facilidade de conexões
- Design exclusivo e compacto
- material de aprendizagem on-line rico

- Machines Specifications:
Both the Machines are flexibly coupled and mounted on a “C” channel base

- DC Motor (acts as prime mover):
-- Type: DC Series
-- Power Rating: 2 HP
-- Voltage Rating: 220 V, ±10 %
-- Speed: 1500 rpm ±5 %
-- Insulation Class: “B”

- DC Machine (acts as Generator)
-- Type: DC Shunt
-- Power Rating: 1 HP (also available with 2 HP)
-- Rated Current: 4.1 A
-- Speed: 1500 rpm ±7.5 %
-- Insulation Class: “B”

- Digital Meters used:
-- DC Voltmeter: 300 V (2 nos.)
-- DC Ammeter: 10 A, 5 A (2 nos.)

- Digital Tachometer: 20,000 RPM

- Include Accessories:

 • DC Supply “Nvis 725A”
 • 220 Ohms, 2.8 A Rheostat
• Resistive Load “Nvis 726 / Nvis 7067” (for Machines rated upto 1 HP / 2 HP respectively)

- Estudo e medição da característica de circuito aberto do DC Shunt Generator
- Estudo e medição da característica interna do DC Shunt Generator
- Estudo e medição de características externas do DC Shunt Generator
