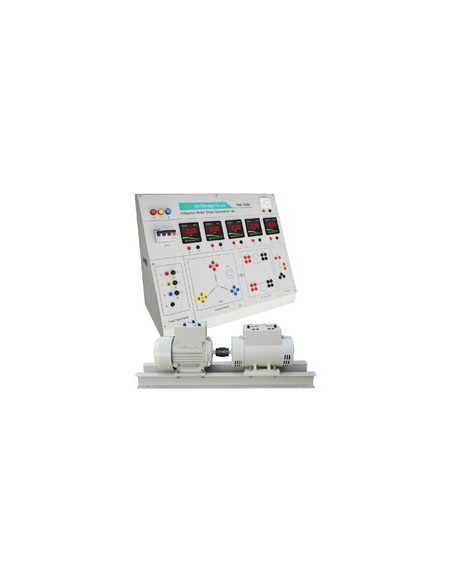

Nvis 7028 Laboratorio de Generador de Derivación del Motor de Inducción

Nvis 7028 incluye varios experimentos que se llevarán a cabo, como el funcionamiento operativo del generador de derivación de DC, la característica de circuito abierto, la característica de carga, etc. Se proporcionan representaciones diagonales en el panel de control para que los estudiantes puedan hacer sus propias conexiones. Nvis 7028 incluye medidores de panel digital para obtener resultados precisos. Se proporcionan terminales separados para conectar los accesorios opcionales externamente al panel de control con facilidad.

• Características:


- Arreglo de acoplamiento del eje flexible
- Arreglo de carga eléctrica
- Panel de control recubierto de polvo libre de óxido
- La placa de control consiste en material FRP de alto grado para proporcionar la máxima seguridad a los usuarios
- Provisto de tacómetro digital para la medición de RPM
- Medidores de paneles digitales de buena calidad
- Base / canales de servicio pesado
- Máquinas con aislamiento clase "B"
- Diseñado teniendo en cuenta todas las medidas de seguridad
- Cables de conexión diseñados especialmente para fines de seguridad
- Representación diagramática para la facilidad de las conexiones
- Tutorial de productos en línea (CD)

- Three Phase Mains Supply : 415 V ±10 %, 50 Hz

- Machines Specifications:
Both the Machines are flexibly coupled and mounted on a single “C” channel base

- Three Phase Induction Motor (acts as prime mover):
-- Type: Squirrel Cage
-- Power Rating: 2 HP
-- Speed: 1440 rpm ±5 %
-- Insulation Class: ‘B’

- DC Machine (acts as Generator):
-- Type: DC Shunt
-- Power Rating: 1 HP (also available with 2 HP)
-- Rated Current: 4.1 A
-- Speed: 1500 rpm ±7.5 %
-- Insulation Class: ‘B’

- Digital Meters used:
-- DC Voltmeter: 300 V
-- DC Ammeter: 5 A (2 nos)
-- AC Voltmeter: 450 V
-- AC Ammeter: 5 A

- Digital Tachometer: 20,000 RPM

- Optional Accessories:
-- Three Phase Variac, 10 A
-- 220 Ohms, 2.8 A Rheostat
-- Resistive Load “Nvis 726 / Nvis 7067” (for Machines rated upto 1 HP / 2 HP respectively)

- Estudio y medición de la característica de circuito abierto de Derivación generador de corriente continua
- Estudio y medición de la característica de carga del generador de derivación de DC
