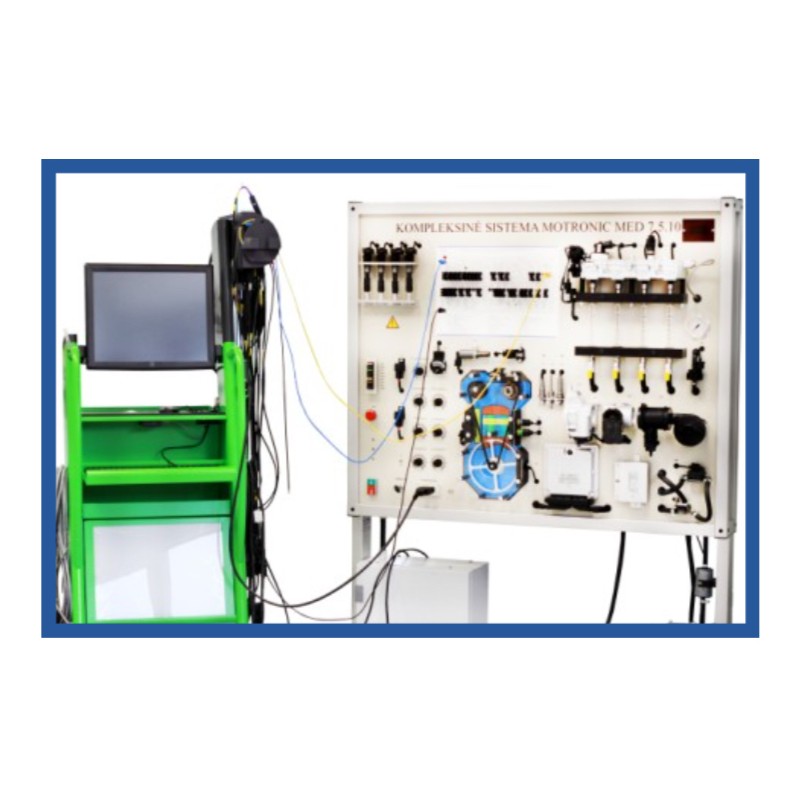

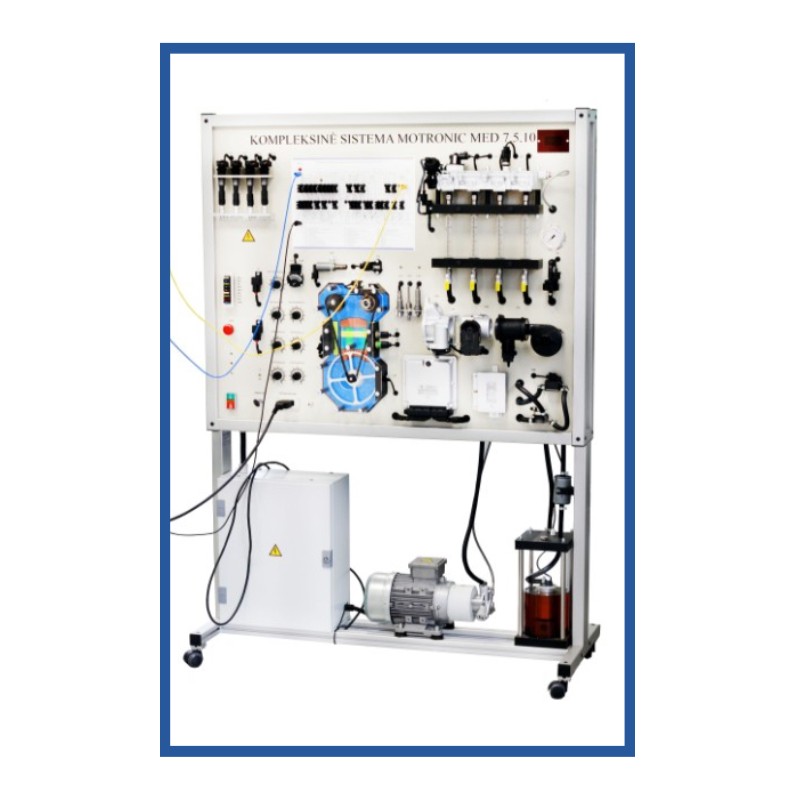

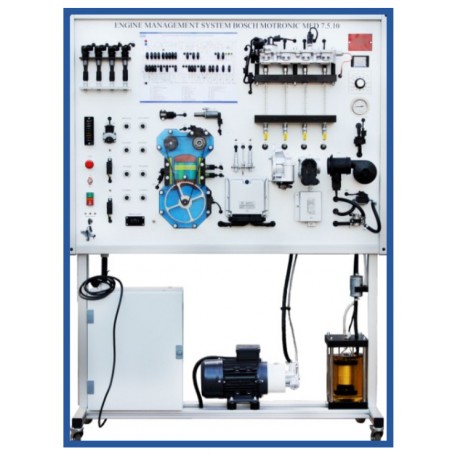

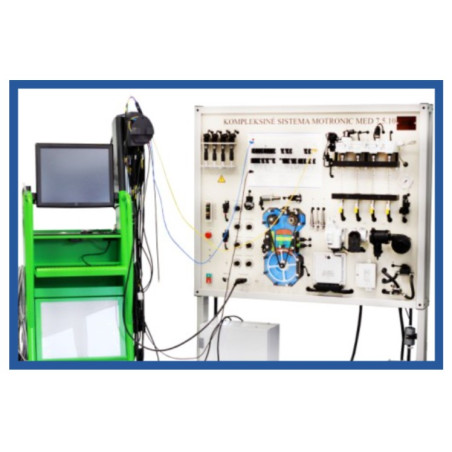

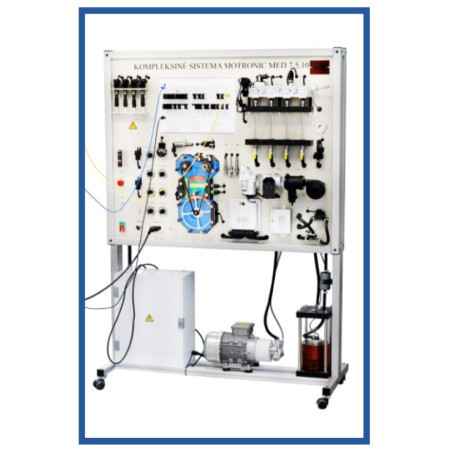

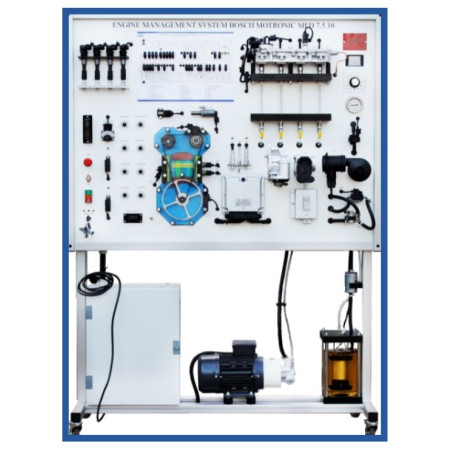

MSFSI01 Simulador de Mesa de Treino Bosch Motronic Med 7.5.10 (FSI)

• O sistema de controle de motor totalmente funcional é instalado em uma estrutura de alumínio móvel. Este simulador de quadro de treinamento é especialmente projetado para ajudar os estudantes técnicos a entender melhor o sistema de injeção direta de combustível.

• A tabela de treinamento educacional é baseada em componentes OEM.

• O sistema integrado de controle do motor mostra diferentes modos de operação do sistema de injeção direta / injeção de combustível.

• Sistema integrado de controle do motor com injeção direta de combustível.

• Monitoramento da operação do sistema de abastecimento de combustível, quantidade de combustível injetado, qualidade do padrão de pulverização, baixa pressão de combustível da bomba de combustível

• A bomba de combustível de baixa pressão é integrada em um tanque transparente que permite ver sua operação.

• O simulador de fluxo de ar ajustável demonstra o trabalho do medidor de vazão de massa de ar e do sensor de temperatura do ar.

• Processo de trabalho visível das velas de ignição.

• Acesso fácil para medições de alta voltagem.

• Ajuste manual da velocidade do virabrequim do motor.

• Os simuladores integrados permitem alterar os parâmetros de cada componente do sistema:

                 -- Simulação de sinal de sonda lambda.

                 -- Simulação da temperatura de operação do motor.

                 -- Simulação dos parâmetros do sensor de NOx

                 -- Simulação do sensor de temperatura dos gases de escape.

                 -- Simulação do sensor de pressão do coletor de admissão.

• A mesa de treinamento possui um esquema elétrico completo do sistema de injeção direta de combustível.

• Diagrama de fiação elétrica com jumpers de conector banana embutidos para medições e simulação de códigos de falha do sistema. Possibilidade de monitorar a mudança do modo de operação de cada componente do sistema.

• Possibilidade de simular mais de 20 falhas no sistema, desconectando os jumpers de banana.

• O simulador do quadro de treinamento possui um voltímetro integrado. Mostra a tensão de diferentes componentes do sistema eletrônico.

• Ajuste da tampa do coletor de admissão (bomba de vácuo necessária).

• O suporte tem uma estrutura fechada - a fiação interna não é visível.

• Fonte de alimentação: 220 V

• Dimensões (Altura x Comprimento x Largura) não maiores que: 1850 x 1380 x 600 mm

• Peso (líquido) aprox .: 105 kg

• Certificado CE
