Scientech2700 Laboratório Eletrônico de Alta Voltagem

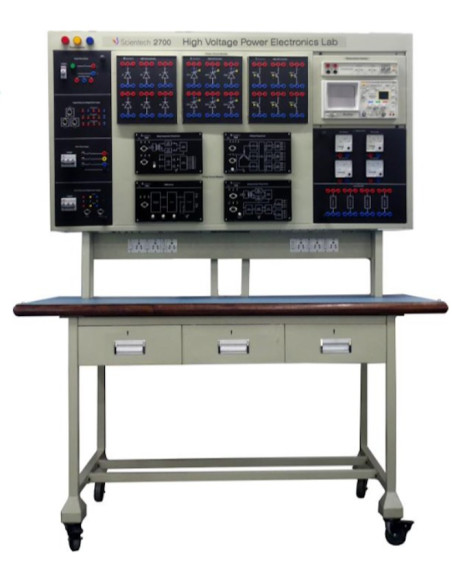

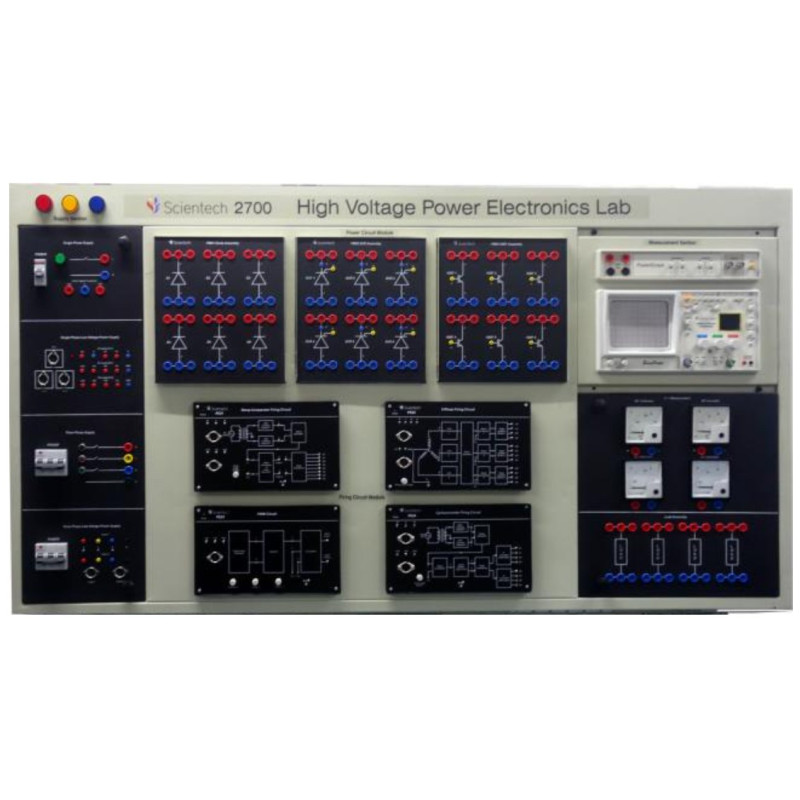

Scientech2700 O Laboratório Eletrônico de Alta Voltagem é um banco de trabalho compacto pronto a usar. Neste banco de trabalho existem várias aplicações e experiências de Power Diode e SCR, e diferentes configurações de carga podem ser aplicadas.

O laboratório eletrônico de alta tensão Scientech 2700 cobre os princípios e o funcionamento dos circuitos trifásicos e monofásicos de controle de tiristores.

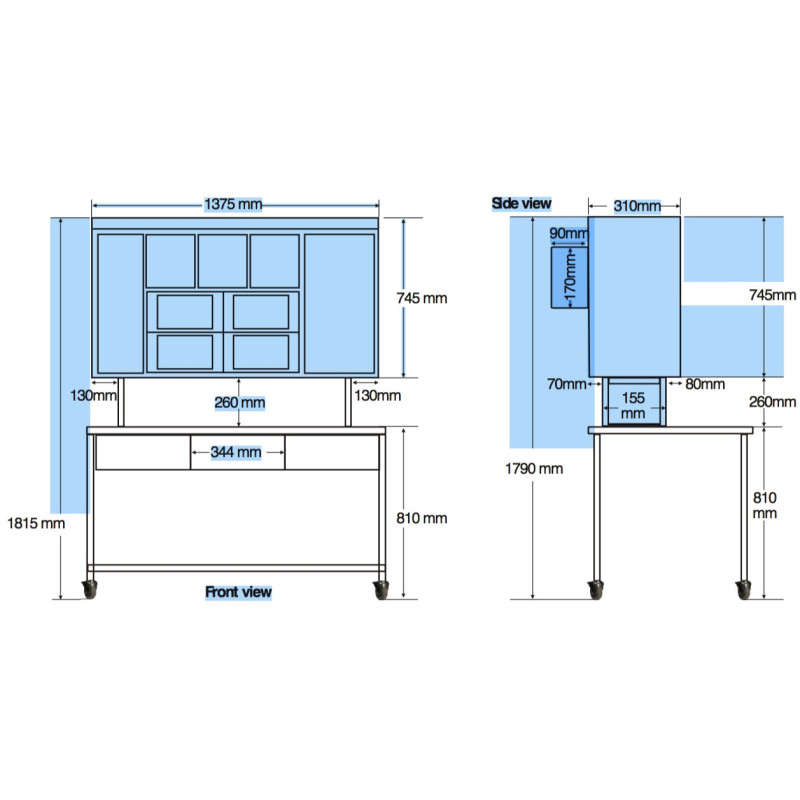

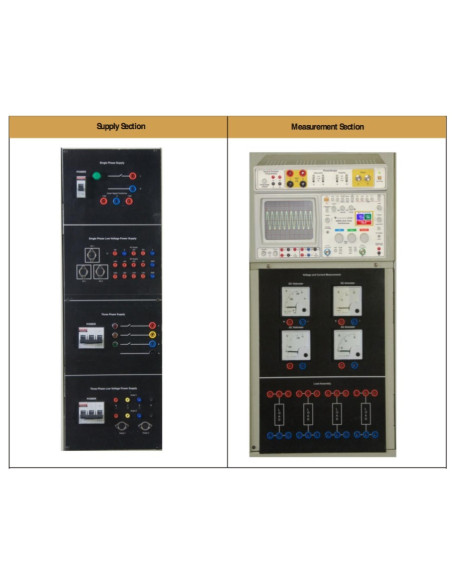

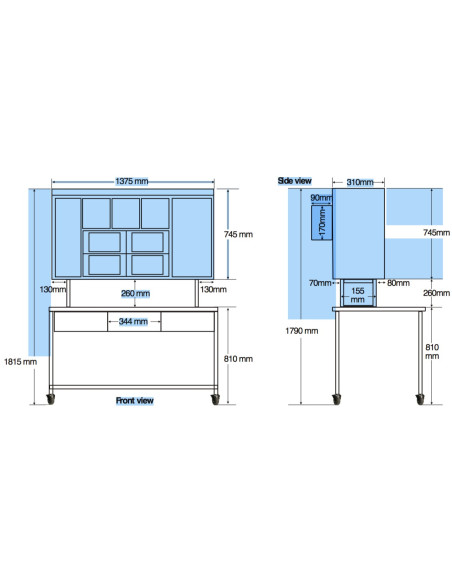

Scientech2700 O Laboratório Eletrônico de Alta Tensão foi projetado na posição vertical e com espaço suficiente para trabalhar, esta bancada está disponível com mesa e sem mesa.

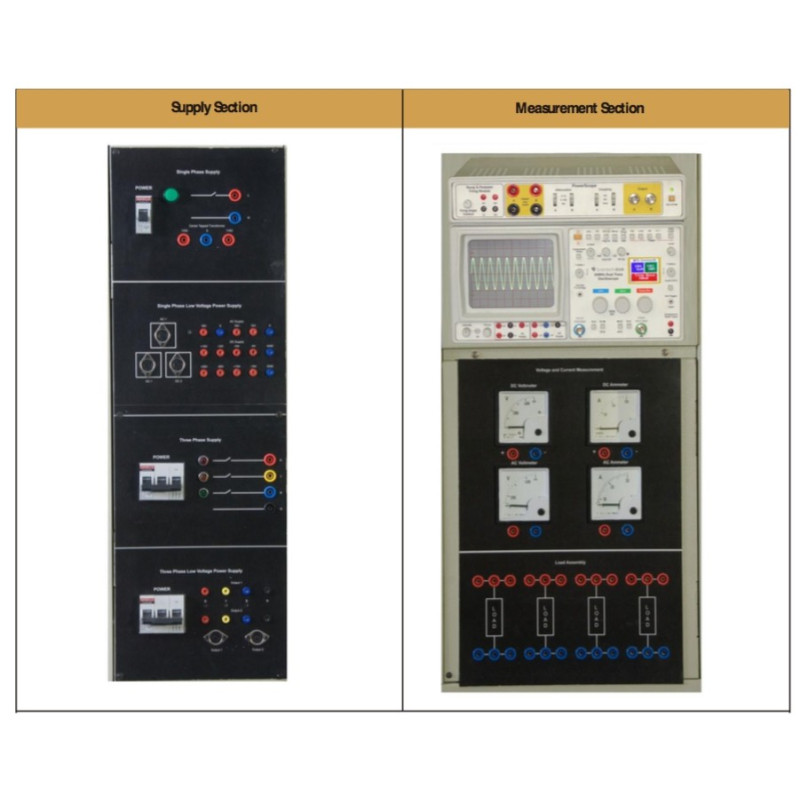

• On Board Single Phase (Mains) Power Supply
• On Board Single Phase Low Voltage Power Supply
• On Board Three Phase (Mains) Power Supply
• On Board Three Phase Low Voltage Power Supply

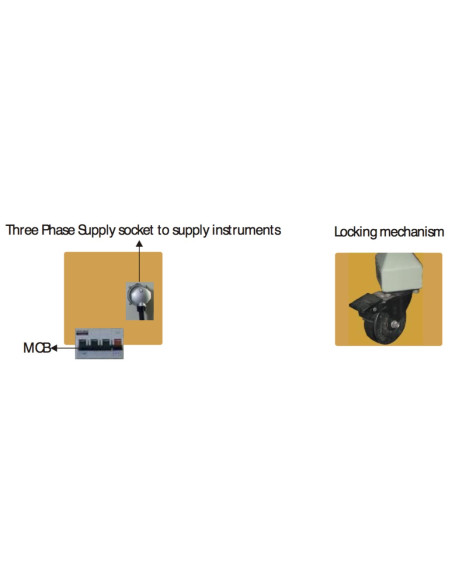

• MCB is provided for Three Phase Input AC Supply for safety purpose
• MCB is provided at front panel for Single Phase Supply, Three Phase Supply and Three Phase Low Voltage Power Supply
• Red, Yellow and Blue indicator at front panel for indication of Three Phase Input Supply
• Three Phase Socket provided at back panel for Three Phase Input Supply
• One Extension board on bench
• On Board Oscilloscope  with Power Scope
• On Board DC Voltmeter& Ameter for DC Voltage Measurement
• On Board AC Voltmeter& Ameter for AC Voltage Measurement
• On Board Load Assembly

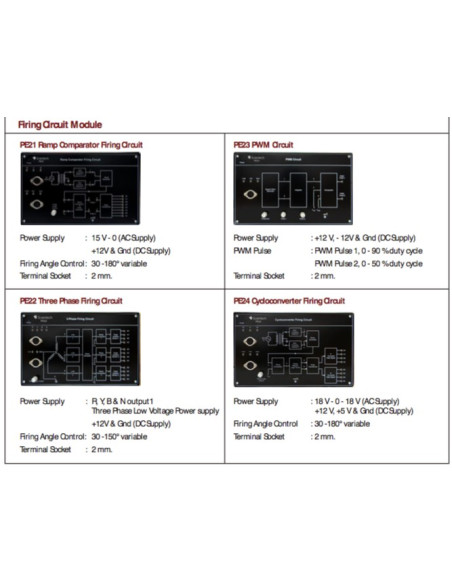

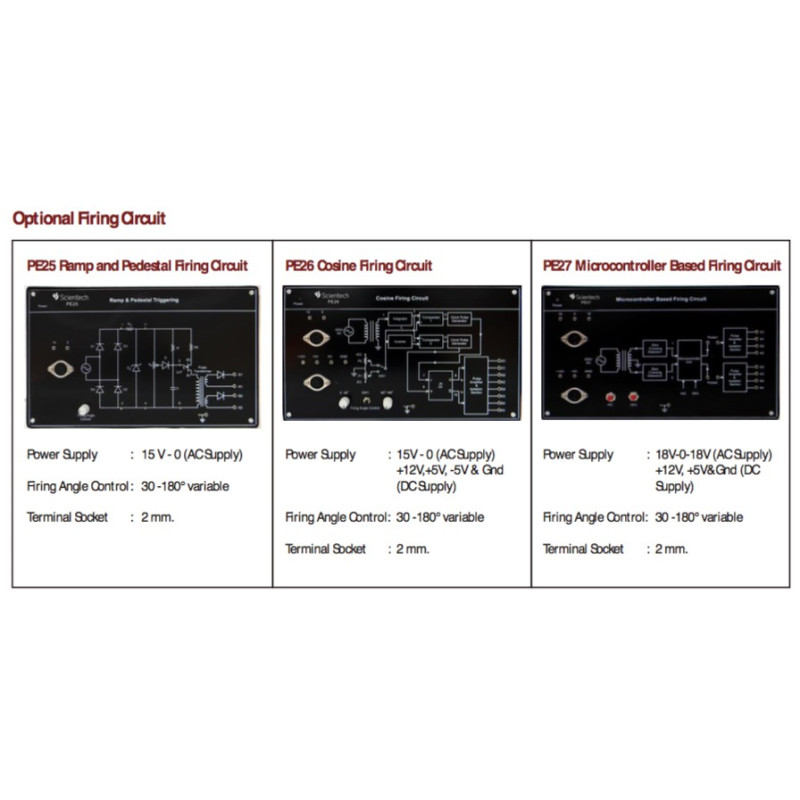

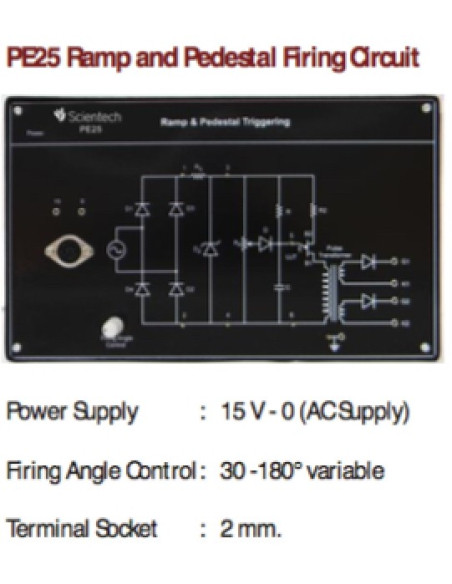

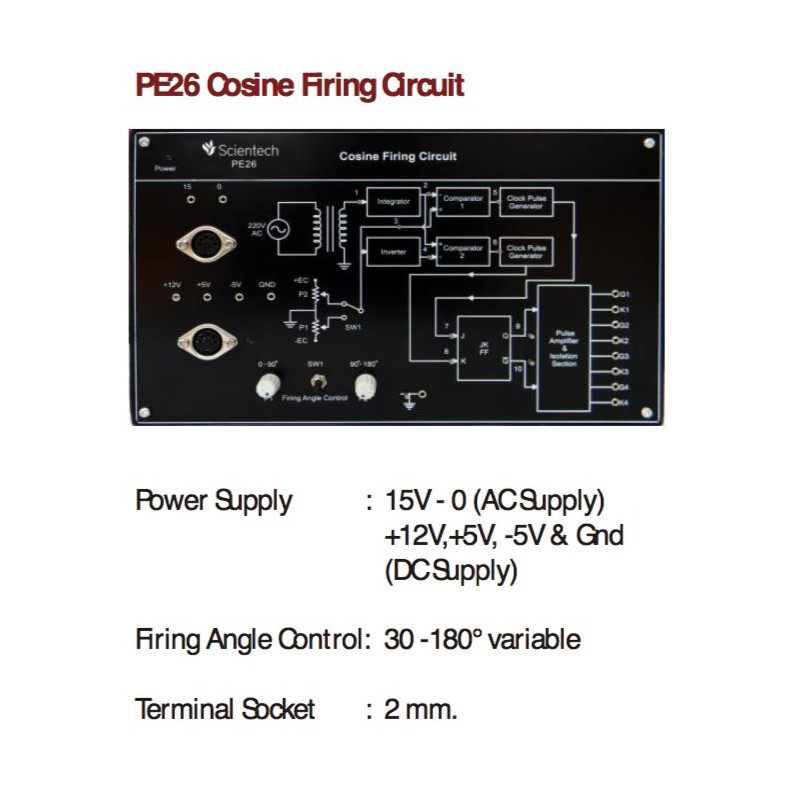

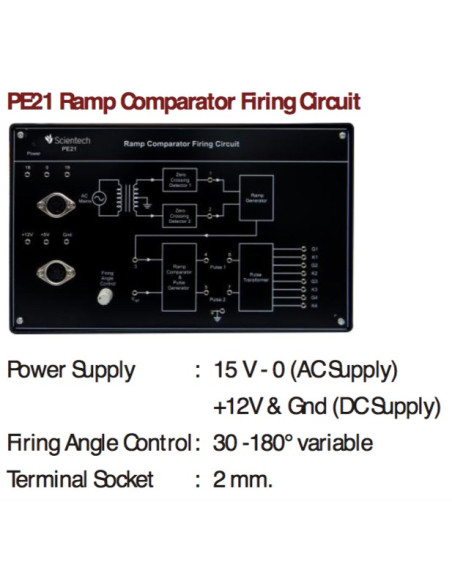

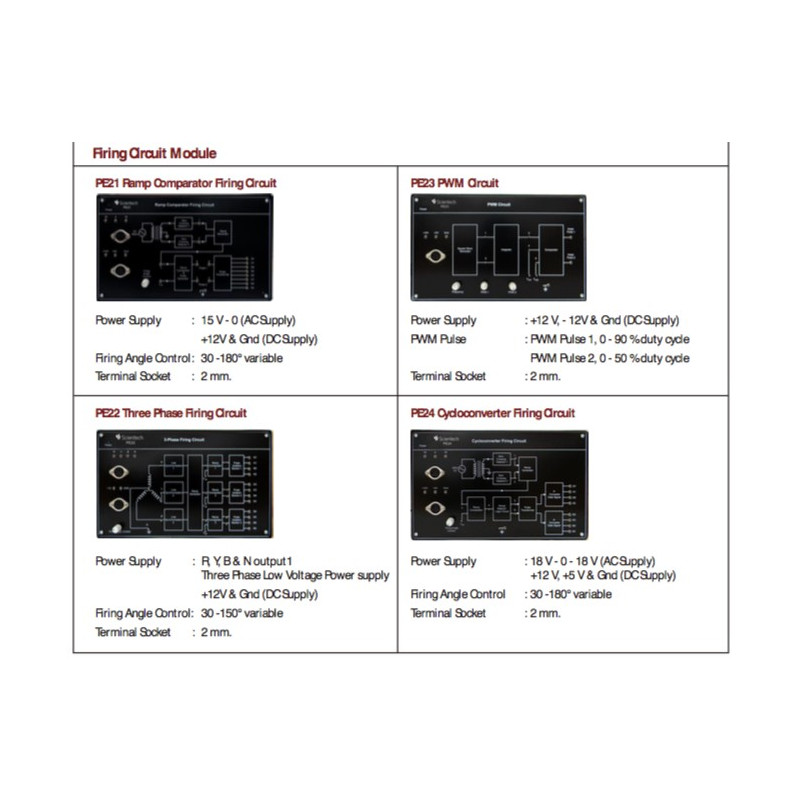

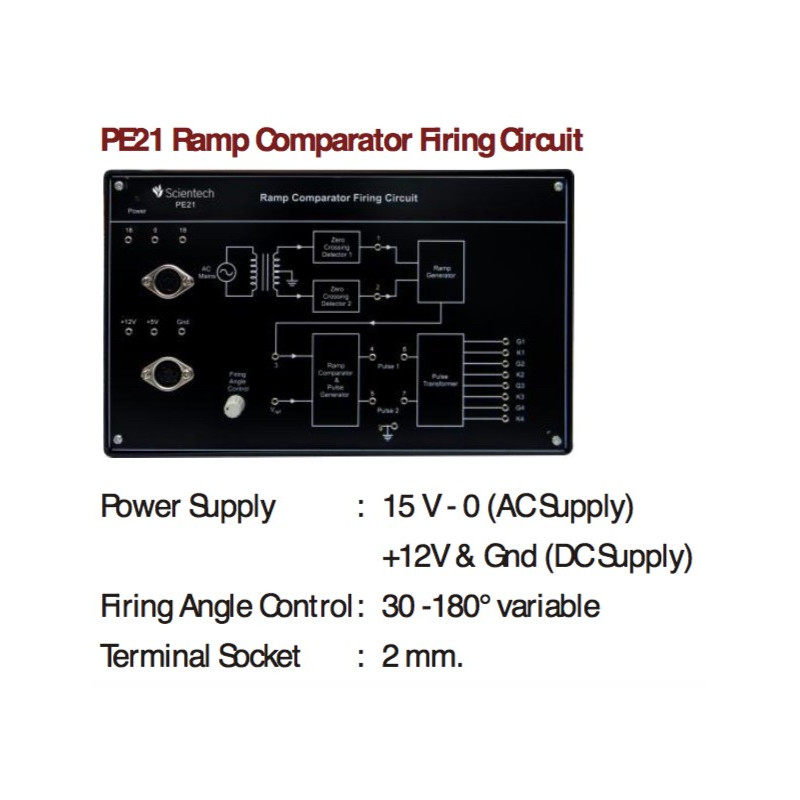

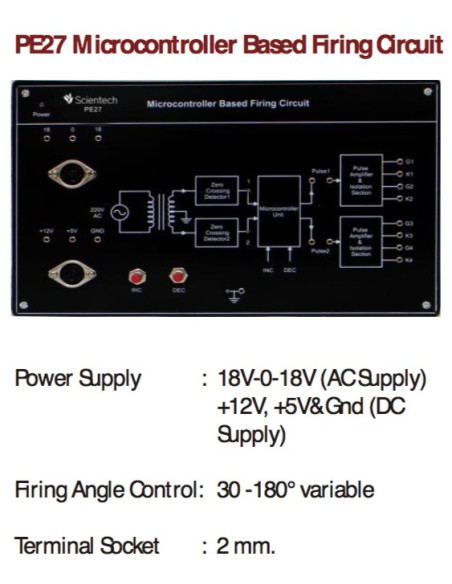

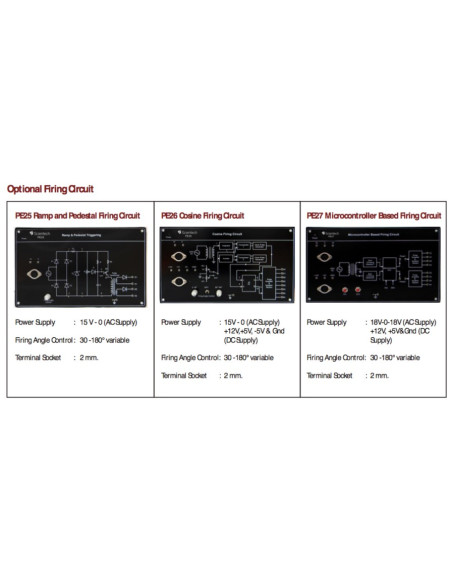

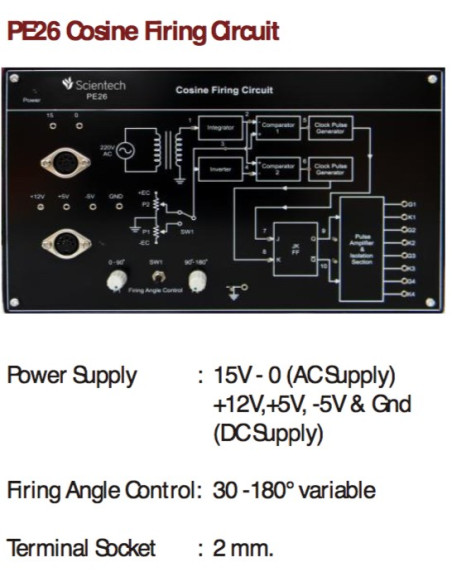

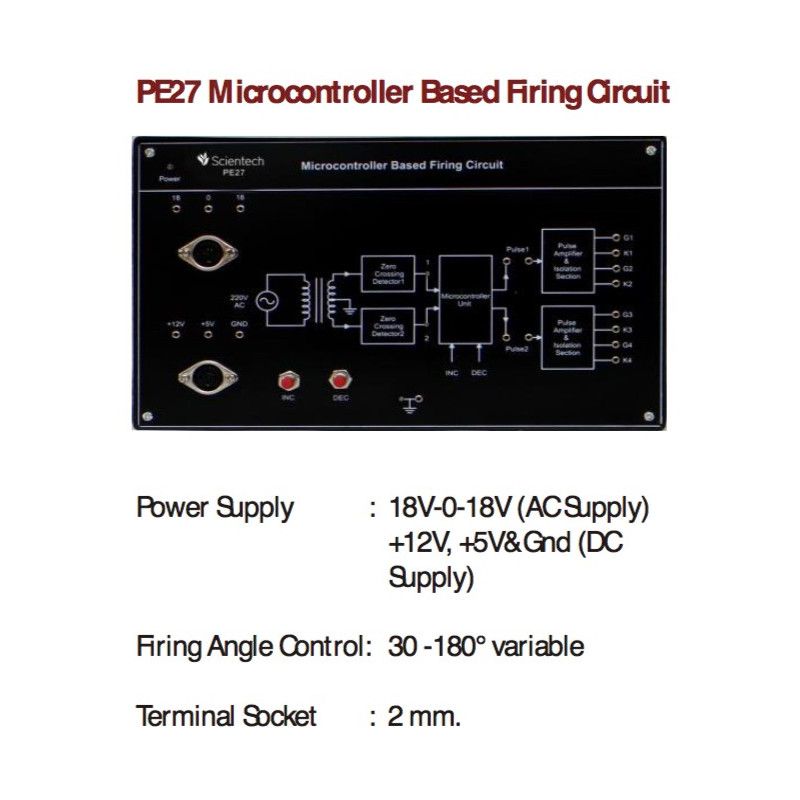

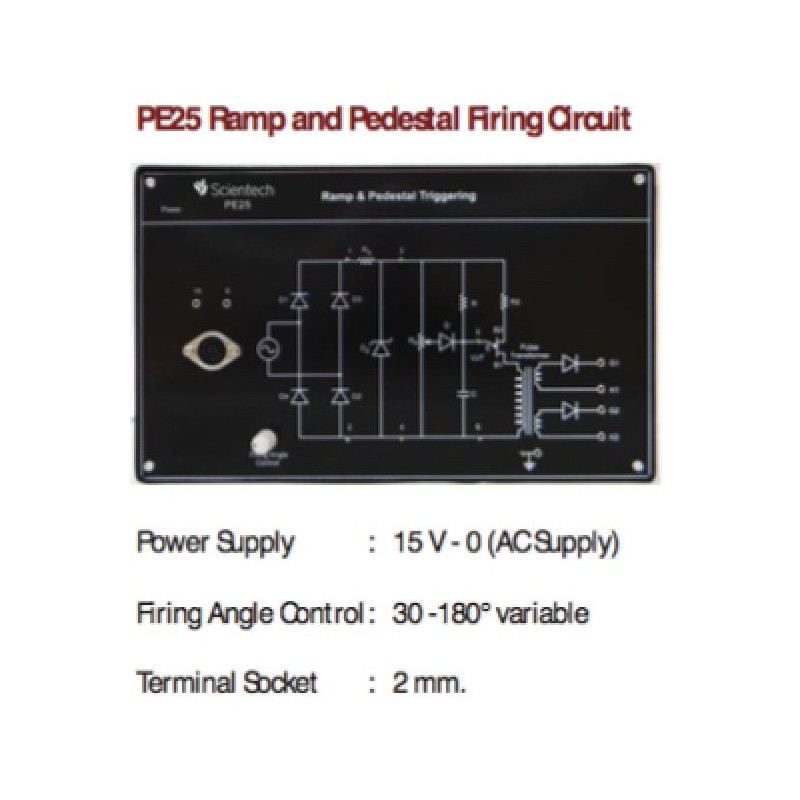

• On Board Single Phase Firing Circuit

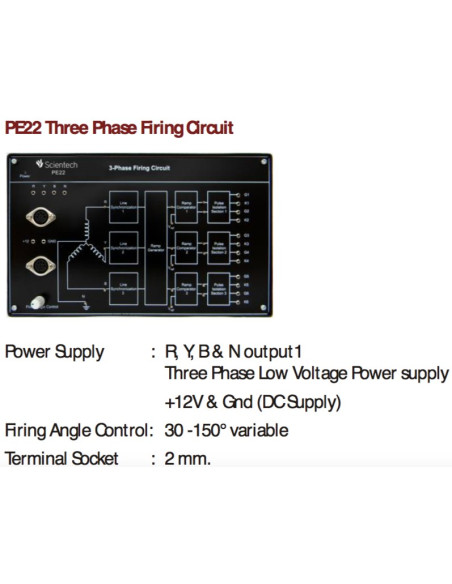

• On Board Three Phase Firing Circuit

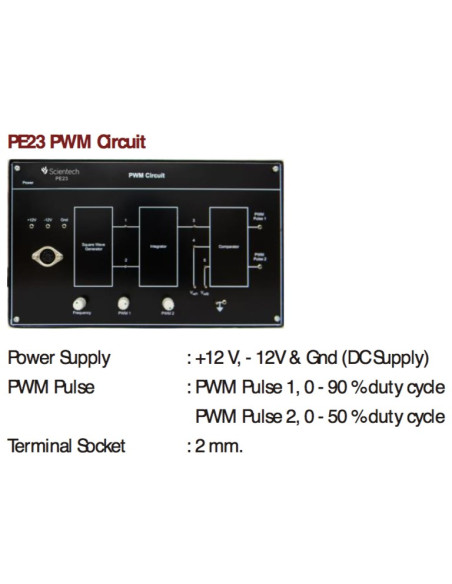

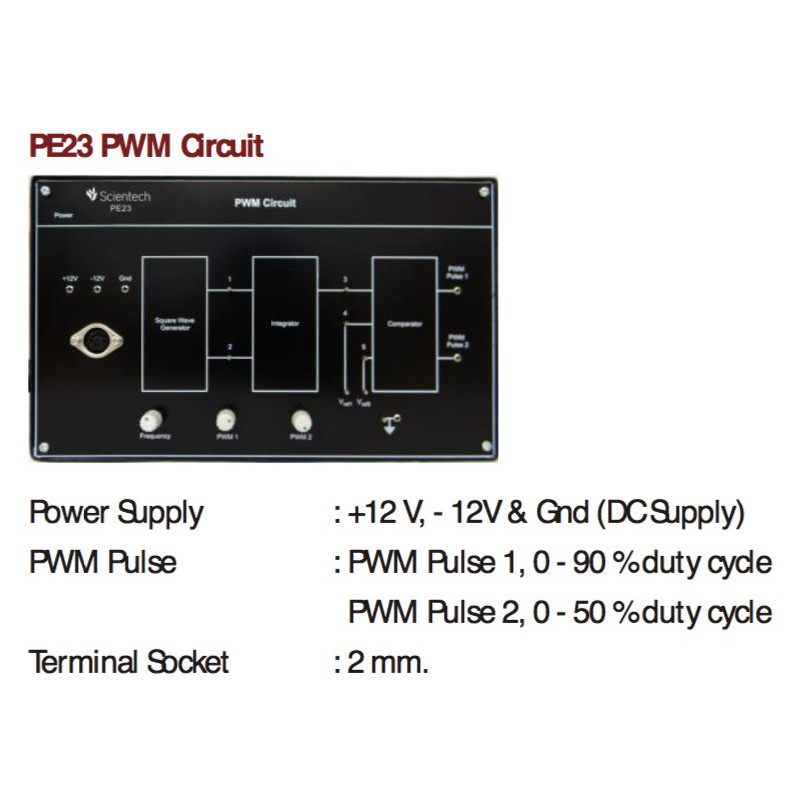

• On Board PWM Circuit

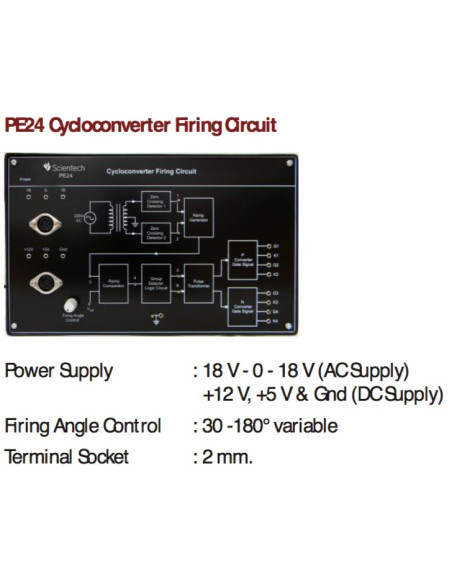

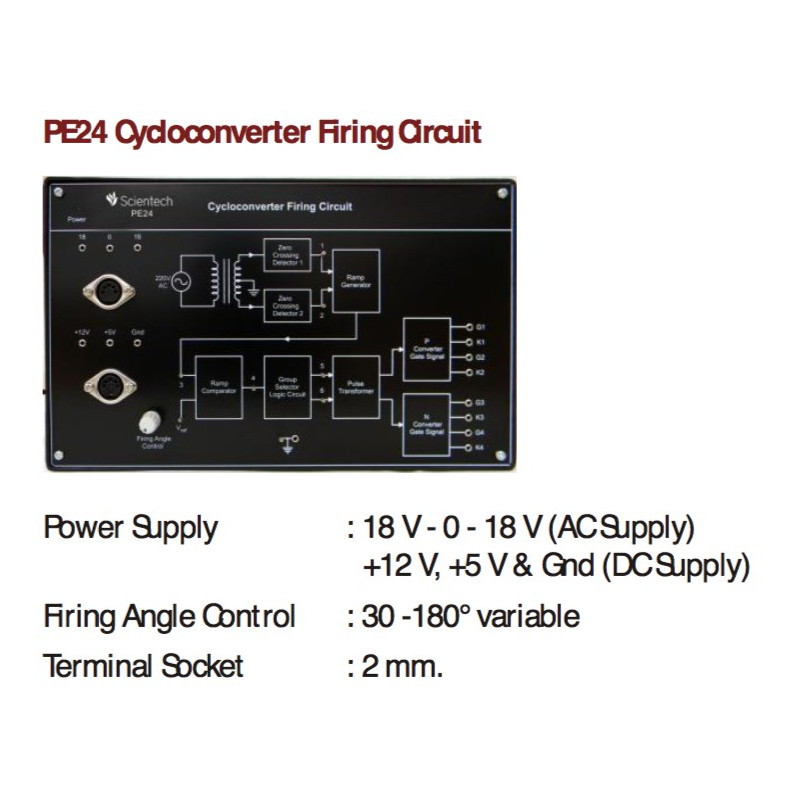

• On Board Cycloconverter Firing Circuit
• Test point provided for check output at different blocks in Firing Circuit
• Single Phase Firing Angle Control  30-180 º
• Three Phase Firing Angle Control  30-150 º
• Cycloconverter Firing Angle Control 30-180 º
• On Board Pulse Amplifier & Isolation Section

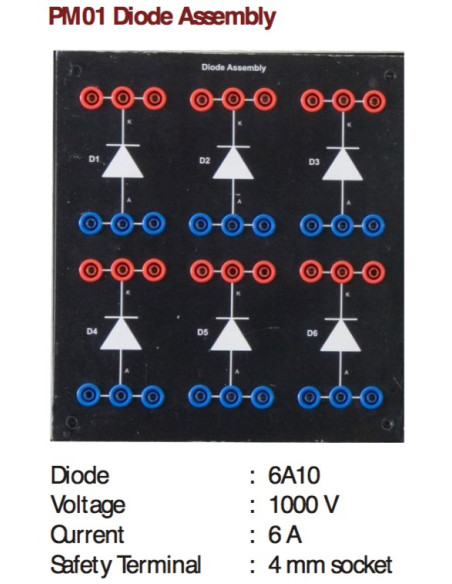

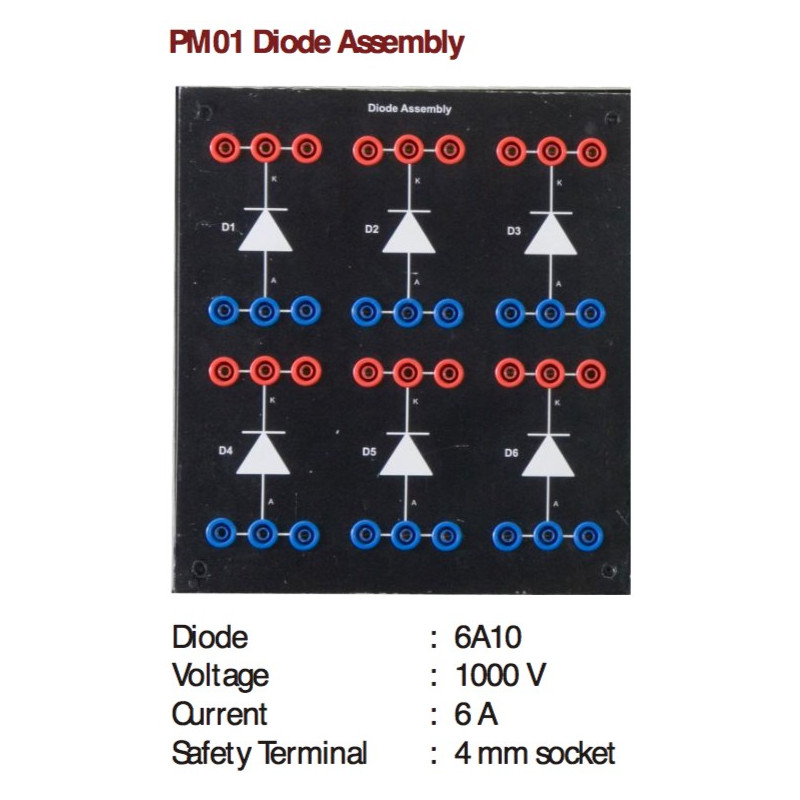

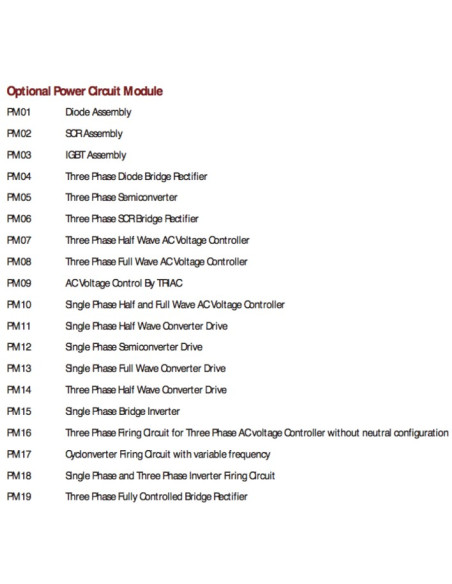

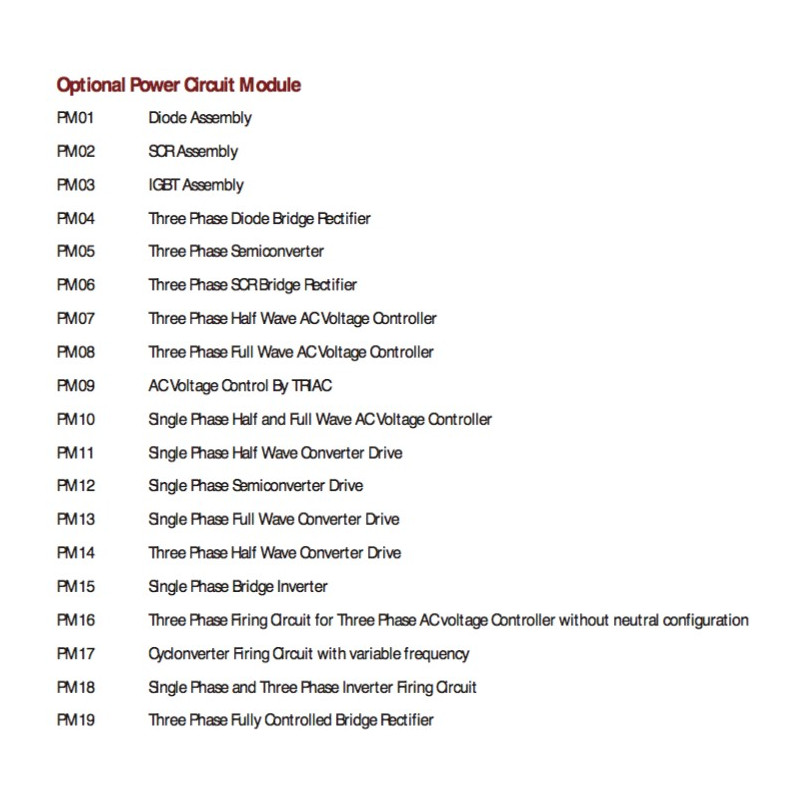

• On Board Diode Assembly

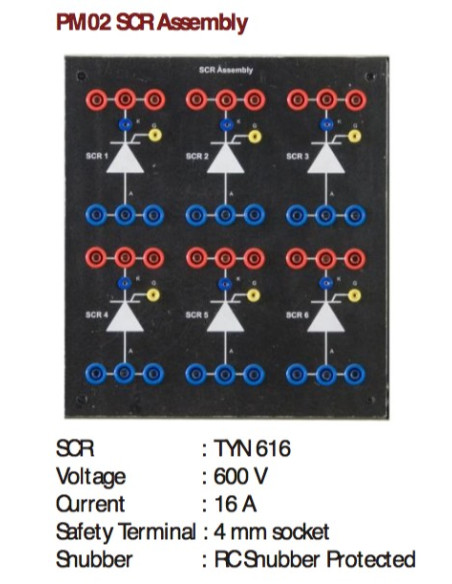

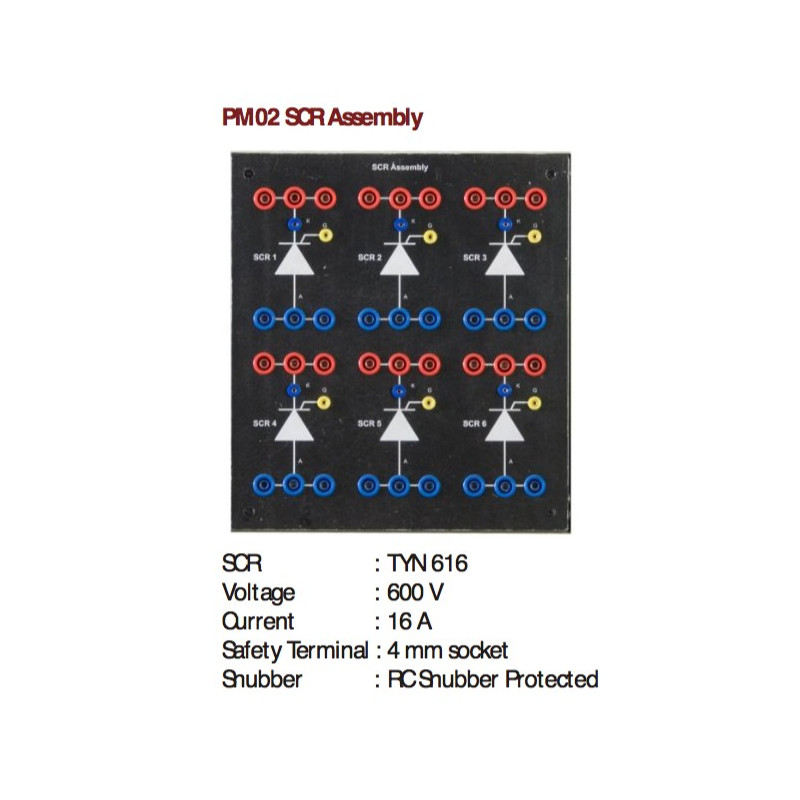

• On Board SCR Assembly

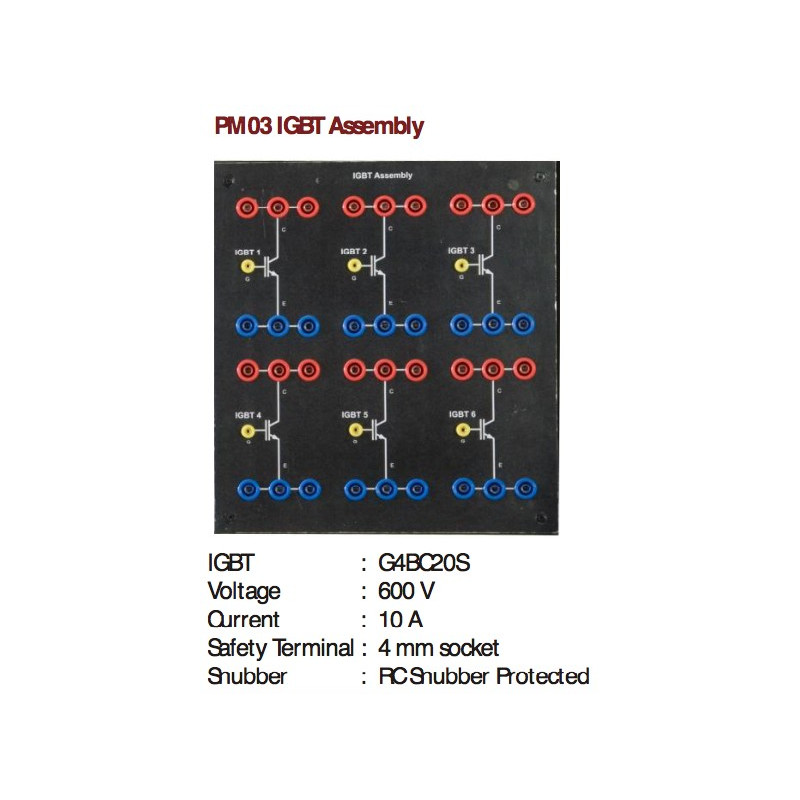

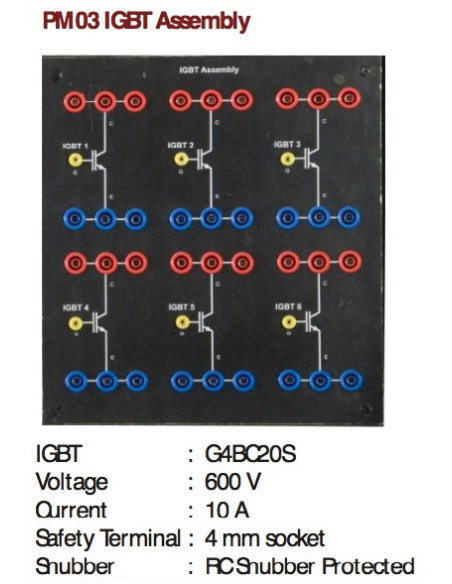

• On Board IGBT Assembly
• Internal RC snubber circuit in Power Circuit Module
• 2 mm and 4 mm Socket provided to make different connections
• Easily replaceable Firing Circuit and Power Circuit Module
• Four 200 W Bulb as Lamp Load
• Universal Motor 1/8 HP as Motor Load
• Short Circuit Protection
• Easy to operate and understand
• Wheel (with locking mechanism) is provided at legs of workstation so that it can be easily moved
• Exhaust fan at back panel for cooling

• Fornecimento e alimentação monofásica de baixa voltagem

• Rectificador sem circunferência não controlado na carga da lâmpada e na carga do motor

• Rectificador de meia onda descontrolado na carga do motor com diodo de circulação livre


• Rectificador de onda completa não controlado na carga da lâmpada e da carga do motor

• Rectificador não controlado de onda completa na carga do motor com diodo de circulação livre

• Ponte de retificador não controlada na carga da lâmpada e na carga do motor

• Ponte de retificador não controlada na carga do motor com diodo de funcionamento livre


• Circuito de ignição e rampa do comparador


• Rectificador controlado por meia onda na carga da lâmpada e a carga do motor


• Rectificador controlado por meia onda na carga do motor com diodo de circulação livre


• Rectificador controlado por onda total na carga da lâmpada e a carga do motor


• Rectificador controlado por onda total na carga do motor com diodo de livre circulação


• Rectificador controlado por ponte no carregamento da lâmpada e carga do motor


• Rectificador controlado por ponte na carga do motor com diodo de livre circulação


• Configuração do cátodo comum de semicondutores à carga da lâmpada
