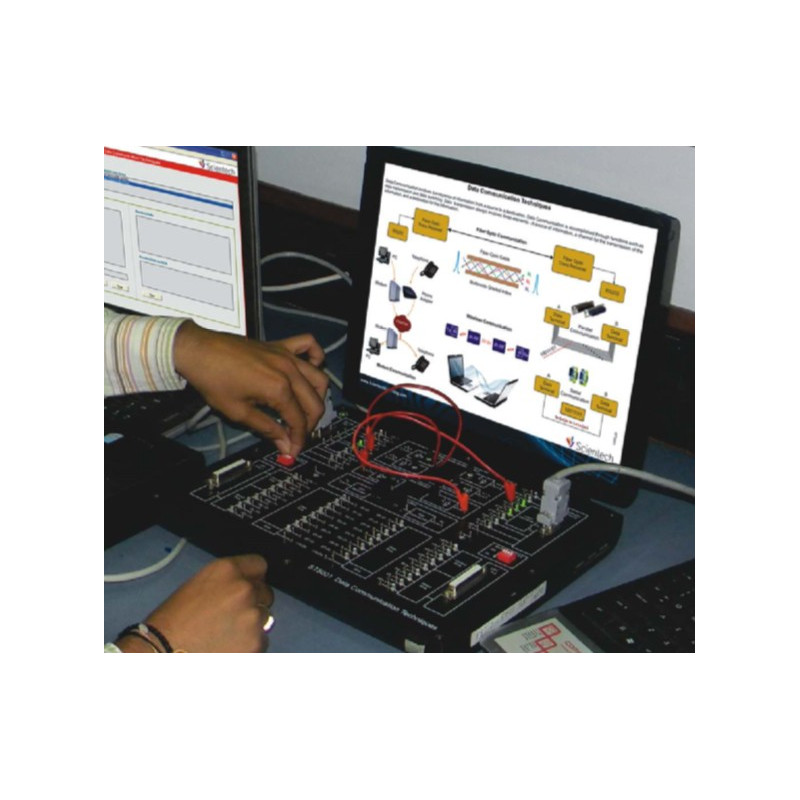

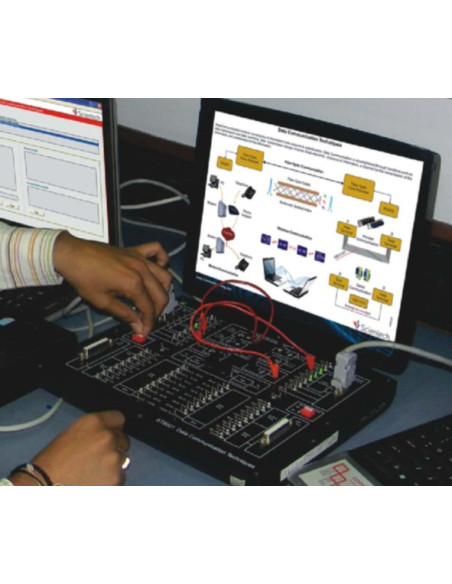

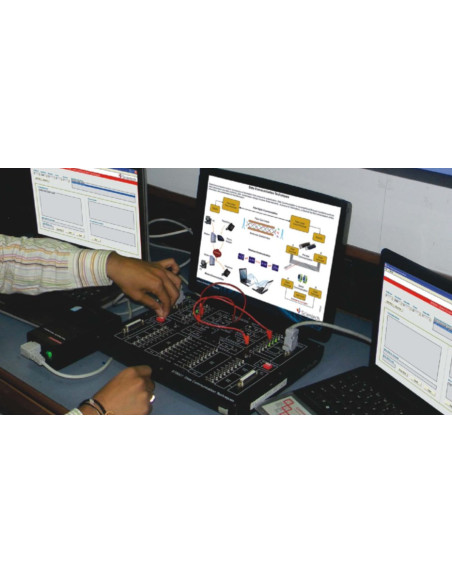

Scientech5001 TechBook para Técnicas de Comunicação de Dados

Os Scientech TechBooks são plataformas de aprendizado compactas e fáceis de usar que fornecem uma maneira moderna, portátil, abrangente e prática de aprender Tecnologia. Cada TechBook é fornecido com material de aprendizagem multimídia detalhado que cobre a teoria básica, o procedimento passo a passo para conduzir o experimento e outras informações úteis.

As comunicações e redes de dados são um dos segmentos que mais crescem atualmente. A principal razão para este crescimento é o aumento dramático em escritórios de rede, produtos baseados em PC e usuários da Internet. Mais estudantes estão fazendo cursos para aprender sobre eles.

O Scientech 5001 foi projetado para ajudar estudantes e profissionais a entender os vários métodos de troca de dados entre dois dispositivos.

• Características:

- Pino de estudo para fixar a porta serial e paralela
- Diferentes métodos de comunicação serial
- Diferentes métodos de comunicação paralela
- Comunicação sem fio (IR / RF)
- Comunicação duplex de fibra óptica total
- Comunicação de modem FSK
- Controles de fluxo de dados baseados em software e hardware
- protocolos de porta paralela
- protocolos de porta serial
- transmissão de dados em alta velocidade
- Indicação visual por LEDs para visualizar pinos de controle de dados, estado e porta
- interface da impressora
- Software operacional baseado no Windows
- Alterar falhas de hardware e software
- Material abrangente do curso e referências
- Software amigável para estudantes
- Painéis de aplicativos opcionais para portas seriais e paralelas
- Interruptor táctil a bordo

- Serial Communication: Two RS 232 ports
- Parallel Communication: Two 25 pin LPT ports

+ Fiber Optic Communication:
- Transmitter:
          -- Two numbers. Fiber optic LED's having
          -- Peak wave length of emission 660nm
- Receiver: Two numbers. Fiber Optic photo detector
- Core type: Step indexed multimode PMMA plastic cable
- Baud rate: 115200 bps
- Fiber length: 0.5 & 1m

+ Wireless Communication:
- Infrared Transmitter: IR LED
- Infrared Receiver: Direct TTL output
- Baud rate: 2400 bps
- Carrier Frequency: 38 KHz/40KHz

+ Modem Communication:
- Modem type: Data
- Interface type: Serial-RJ 11 Connector
- RJ 11 Connector: Two
- Modulation: FSK Modulation
- Mark Frequency: 340 KHz
- Space Frequency: 280 KHz
- Demodulation: PLL Detector
- Mark Frequency: 340 KHz
- Space Frequency: 280 KHz
- Baud Rate: 57600 bps
- Test Points: 74 nos
- Product Tutorial: Online on www.ScientechLearning.com
- Dimensions (mm): W 326 x D 252 x H 52
- Power Consumption: 1.6 VA (approx.)
- Power Supply: 100V - 240V AC, 50/60Hz
- Weight: 1.5 Kg (approximately)
- Operating Conditions: 0-40 ºC, 85% RH

+ Included Accessories:
- RS 232 Serial cable-2nos.
- DB25 Parallel Port cable-2nos.
- RJ11- RJ11Connectorcable-1no.
- Plastic Fiber cable-2nos.
- TechBook Power Supply-1no.
- Patch cords16” (2mm)-18nos.
- Patch cords8” (2mm)-10nos.
- Mains cord-1no.

- Estudo do Porto Serial
- Estudo do Porto Paralelo
- Estudo da Comunicação Serial Síncrona
- Estudo da Comunicação Serial Assíncrona
- Estudo da comunicação serial PC-PC usando cabo RS-232
- Estudo de diferentes Modem utilizados em Comunicação Serial
- Estudo de controles de fluxo em comunicação serial
- Estudo de Protocolos em Comunicação Serial
- Estudo de Comunicação de Fibra Óptica
- Estudo de Comunicação via Modem
- Estudo de comunicação sem fio
- Estudo de comunicação paralela PC-PC usando cabo DB25
- Estudo da interface da impressora usando porta paralela
