Nvis 1801 Laboratório de Design e Desenvolvimento de PCB

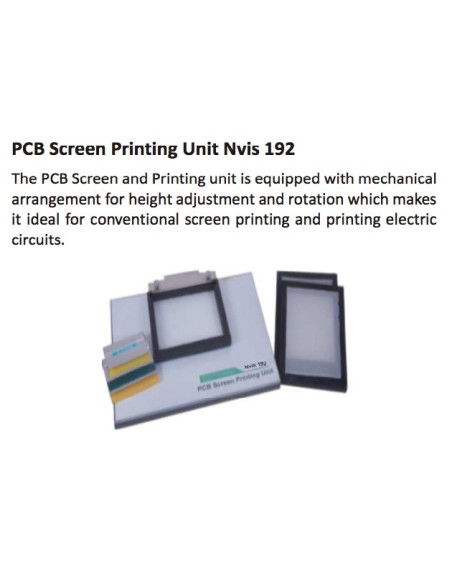

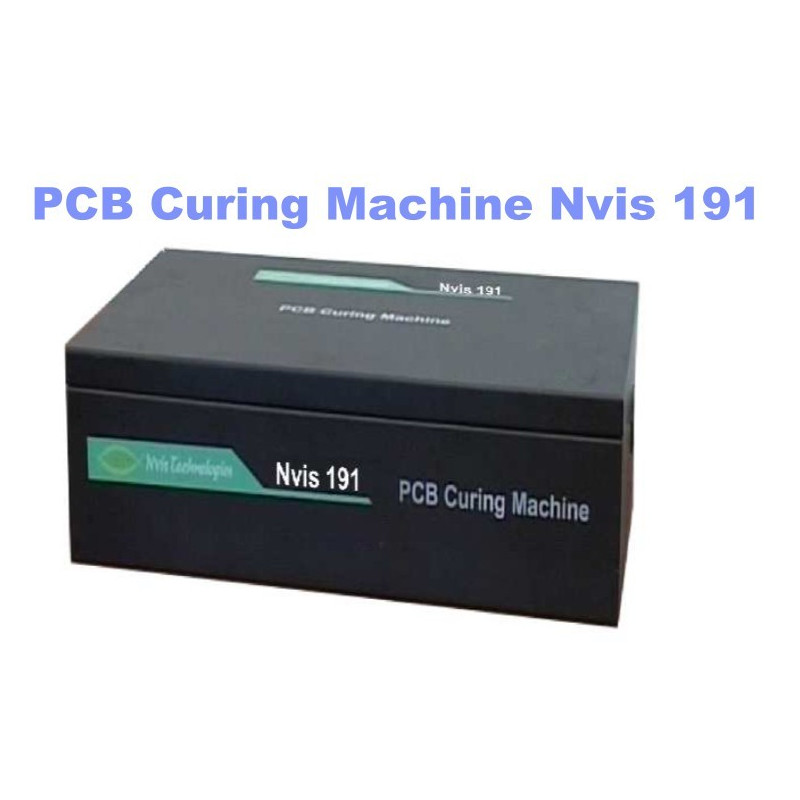

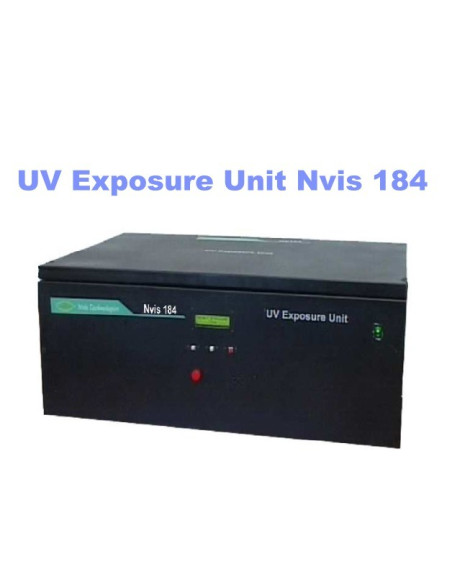

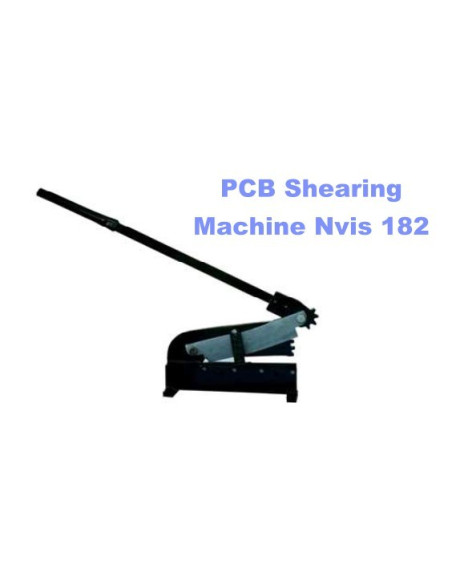

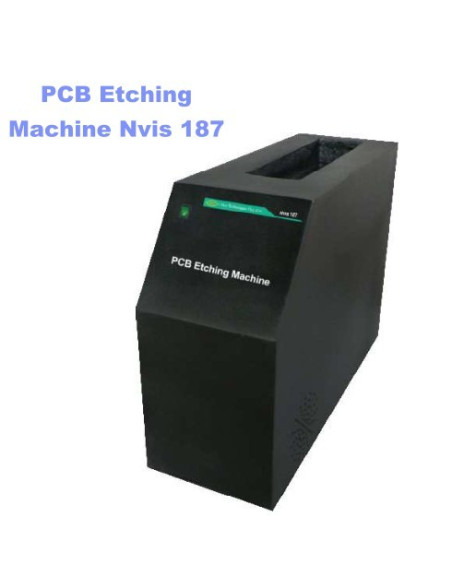

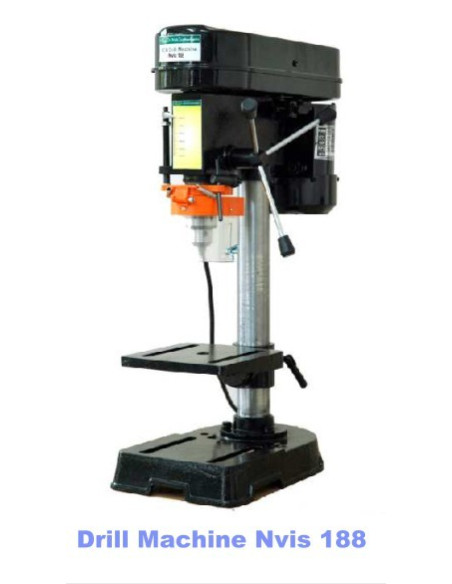

Neste laboratório, o fabrico de PCBs é realizado utilizando o método de serigrafia. O projeto de PCB gerado a partir de ferramentas CAD é usado como uma entrada de fabricação para o fabrico de PCBs. A máquina de corte de PCB é usada para cortar PCB de acordo com o tamanho de projeto de PCB. A tela de impressão de PCB ajuda a revestir a tela de seda com material sensível à luz. O projeto de PCB e a tela de revestimento sensível à luz são colocados na unidade de exposição UV para exposição. O processo de exposição e desenvolvimento de UV transfere a imagem do projeto de PCB para a tela de impressão. Após a exibição, a tela é desenvolvida com a ajuda da pistola de lavagem fornecida. A unidade de impressão de tela PCB é usada novamente para transferir a imagem da tela no laminado de PCB. A máquina de cura de PCB é usada como forno de aquecimento. A máquina de gravura de PCB é usada para remover o cobre não utilizado da PCB. A máquina de perfuração é usada para fazer furos na PCB.
