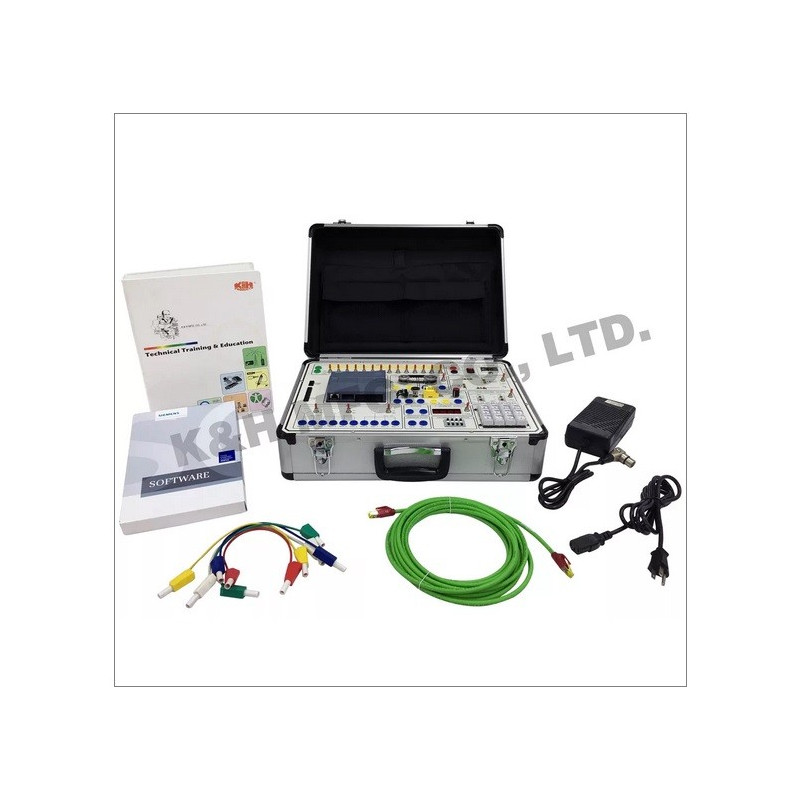

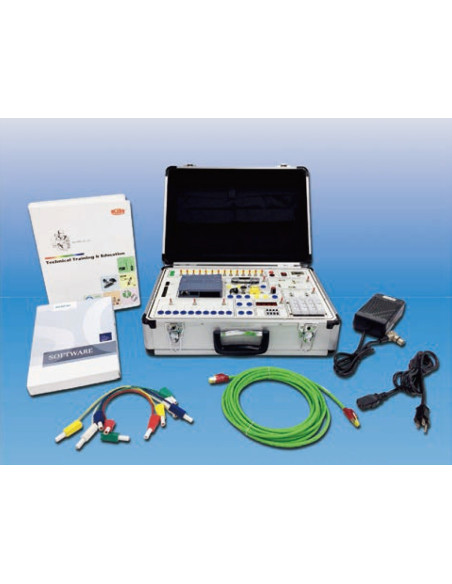

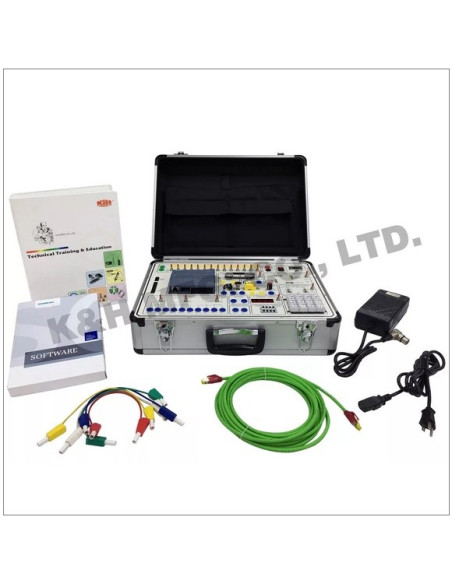

KandH PLC-220 Instrutor de Controlador Lógico Programável PLC (SIEMENS S7-1200)

1. Os interruptores de simulação de entrada funcionam como entrada de nível e pulso para diferentes sinais de entrada
2. É particularmente adequado para instalação de relé de saída ajuda a aumentar a corrente de carga
3. Software de desenvolvimento baseado em Windows fácil de usar
4. Dispositivos periféricos variados e outros dispositivos que suportam extensões externas, particularmente adequado para experimentos de laboratório e implementação do projeto.
5. Vários dispositivos de E/S de simulação para estudar e observar os resultados
6. Usando soquetes de segurança de 4 mm nos terminais de entrada/saída para garantir a segurança dos usuários
7. O design da mala facilita o transporte, a movimentação e o armazenamento

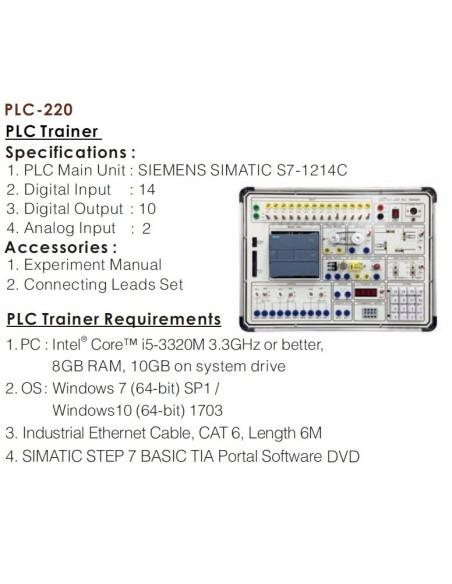

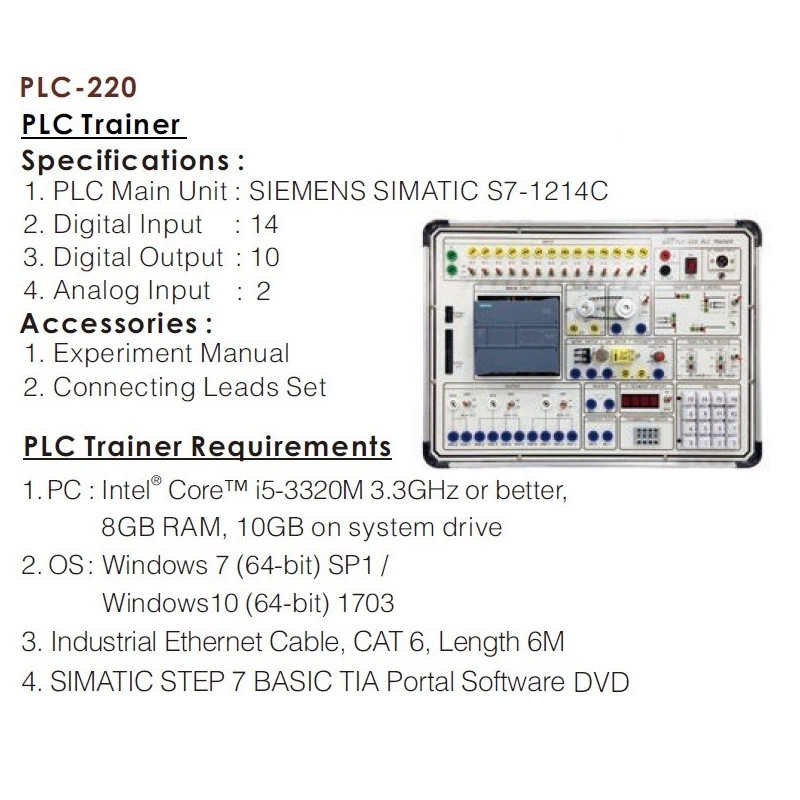

1. Adaptador AC: entrada 100V ~ 240V AC, saída 24 Vcc
2. Unidade principal do PLC: SIEMENS SIMATIC S7-1214C
3. Entrada Digital: 14
4. Saída Digital: 10
5. Entrada Analógica: 2
6. Suporta contadores de alta velocidade: 6
7. Suporte a pulsos PTO/PWM: 4 (total)
8. Temporizadores de suporte: limitados pela quantidade de memória na CPU
9. Portas de Comunicação: PROFINET
10. Porta de Expansão do Módulo e Porta de Extensão DIO
11. Módulo de Controle de Semáforo
12. Módulo do dispositivo de enchimento do tanque
13. Visor de 7 segmentos de 4 dígitos
14. Interruptor de roda de polegar de 4 dígitos
15. Motor de passo
16. Codificador
17. Motor de 24 Vcc
18. Sensor de Proximidade
19. Microinterruptor
20. Campainha
21. Teclado 4x4
22. Botão de entrada analógica: 0~10V DC
23. Alimentação de Expansão de 24 Vcc
24. Software de programação baseado em Windows (ETAPA 7 Portal TIA)

1. ETAPA 7 Operações do portal TIA
(1) Editando o programa Ladder
(2) Testando o programa ladder
(3) Status de monitoramento

2. Circuitos básicos de controle
(1) Circuito de auto-retenção
(2) Controle intermitente
(3) Controle de avanço
(4) Controle de botão único

3. Controle de luz
(1) Controle de luz simples
(2) Controle de luz complexo

4. Controle de semáforos
(1) Controlador de semáforo (convencional)
(2) Controlador de semáforo (bloco de código)

5. Controle de relógio digital
(1) controle de exibição de 7 segmentos
(2) Relógio de ponto

6. Controle do motor de passo
(1) Controle de velocidade e direção
(2) Operação do codificador
(3) Motor de passo e codificador
(4) Exibição do passo do motor de passo

7. Controle do dispositivo de enchimento do tanque
(1) Controle de enchimento do tanque
(2) Dispositivo de roda de polegar
(3) Controle de enchimento do tanque com botão giratório

8. Controle do teclado
(1) Operação do teclado
(2) Controle de trava digital

9. Controle de motor DC
(1) Controlador de entrada analógica
(2) controlador de velocidade PWM
(3) Proximidade e microinterruptores
(4) Controle automático de velocidade
