MSABS1 Sistema e Travagem ABS 5.3 5.3 BOSCH

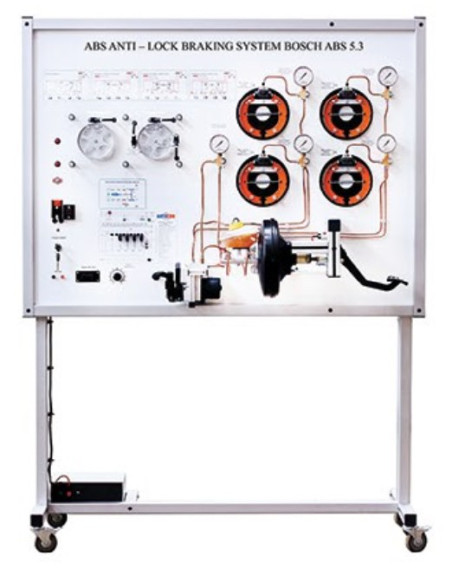

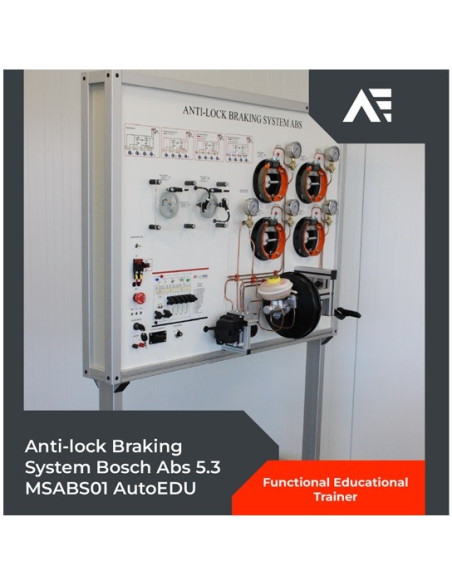

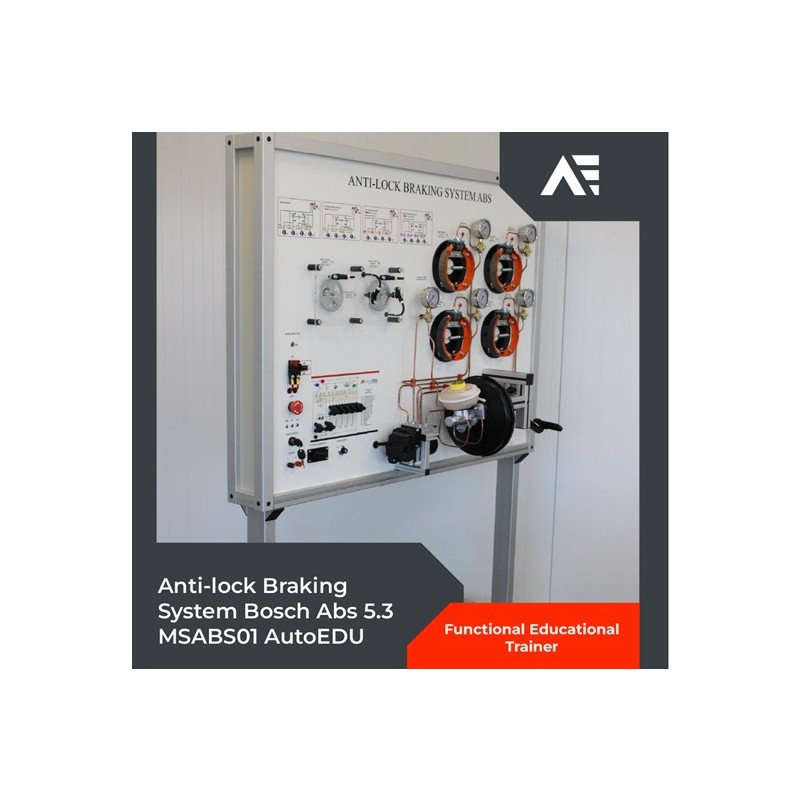

O sistema eletrônico de frenagem totalmente funcional do ABS é instalado em uma estrutura de alumínio móvel. Simulator Conselho de Formação é baseado em componentes do sistema OEM Audi / VW e está equipado com um sistema de travagem ABS BOSCH 5.3 funcional e mostra diferentes modos de operação.

O System Training Board Simulator é uma excelente ferramenta educacional que permite que os alunos aprendam a estrutura do sistema de controle do ABS, estudem seus componentes, realizem várias medições, testes e outros procedimentos de diagnóstico.

• Diagnóstico e Medição

Osciloscópio / multímetro
- Os parâmetros do sistema são medidos conectando-os ao conector banana.

- Capacidade de medir os parâmetros do sinal elétrico de cada componente do sistema.

Diagnóstico da unidade de controle.
- Diagnóstico através do conector de diagnóstico OBD de 16 pinos.

- Identificação da unidade de controle eletrônico (ECU).

- Leitura / apagamento de códigos de falha.

- Visualização de parâmetros do sistema operacional (dados ativos)

- Ativação dos atuadores (depende da unidade de controle).

• Acessórios opcionais

- Bateria de 12 V

- Fonte de alimentação de 220/12 V

- Osciloscópio automotivo
- Ferramenta de verificação de diagnóstico OBD

• O Quadro de Treinamento está equipado com um sistema BOSCH 5.3 ABS funcional.

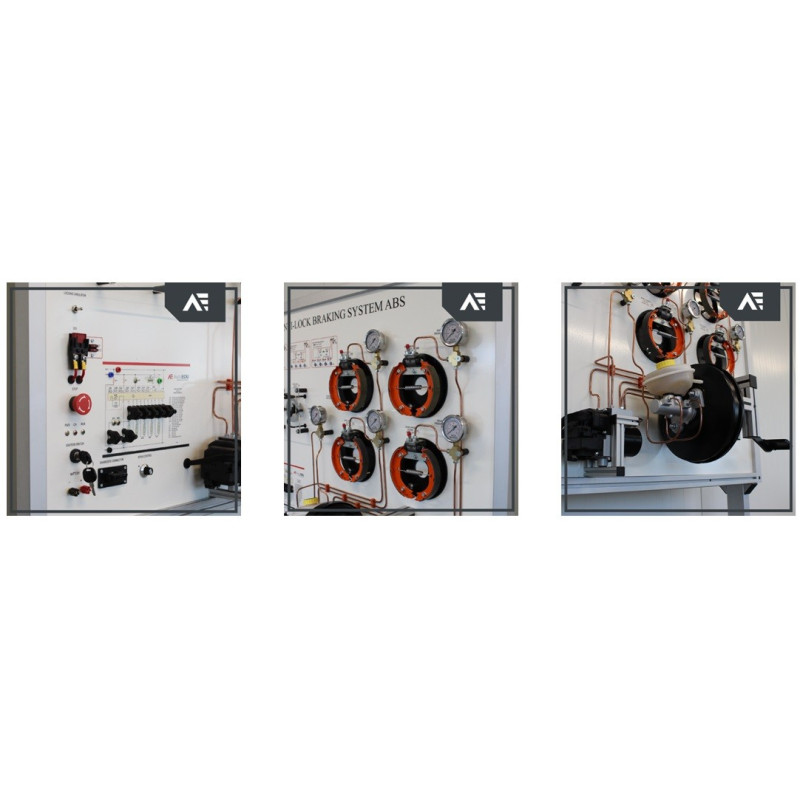

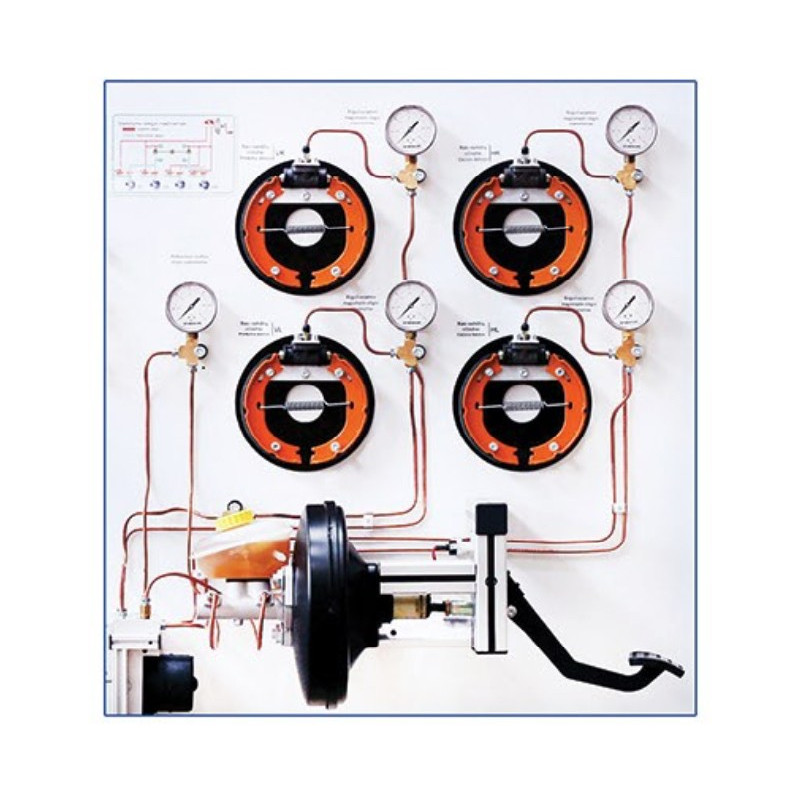

• Com os manômetros instalados, é possível controlar a pressão no circuito do freio principal e a pressão individual de cada roda
• O simulador e quadro de treinamento está equipado com um sistema de freio hidráulico original. Somente as pastilhas de freio dos tambores de freio são usadas no lugar dos discos de freio, para mostrar melhor, quando a pressão aumenta e o momento de frenagem começa.
• O funcionamento do circuito hidráulico é mostrado no suporte nas imagens no modo diferente

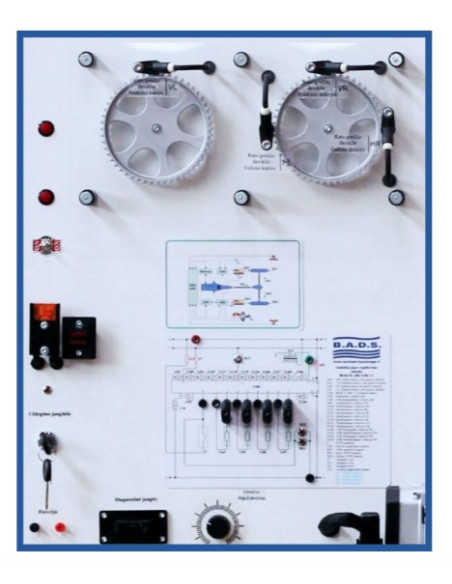

• Diagrama de fiação elétrica com jumpers de conector banana embutidos para medir e simular códigos de falha do sistema
• O suporte tem uma estrutura fechada: a fiação interna não é visível;
• Fonte de alimentação: bateria de 12 V (não incluída como acessório padrão)
• Dimensões aprox. (Altura x Comprimento x Largura): 1820 x 1360 x 500 mm
• Peso líquido aproximado: 70 Kg.
• Fabricado na UE
• Certificado CE
