Nvis 1801 Laboratorio de Diseño y Desarrollo de PCB's

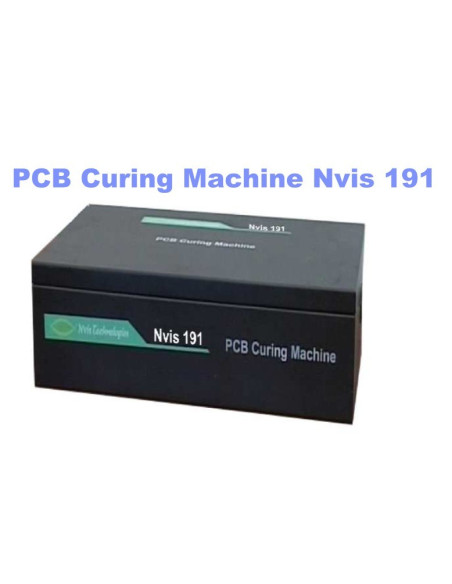

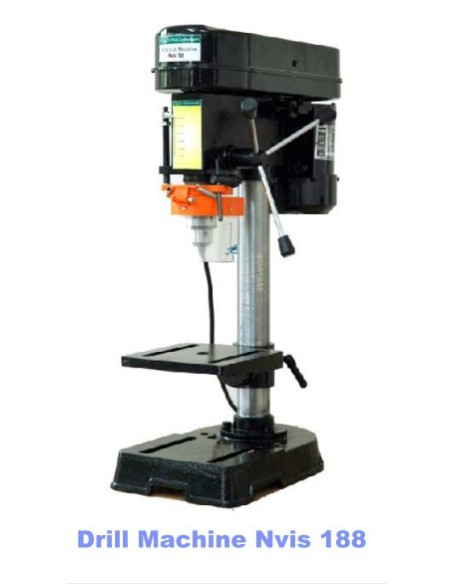

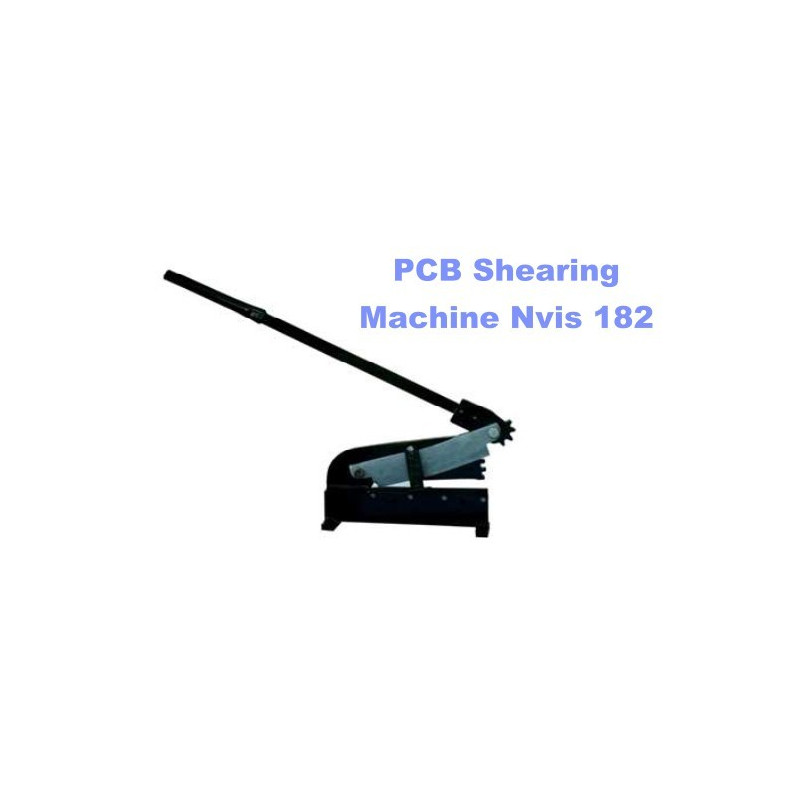

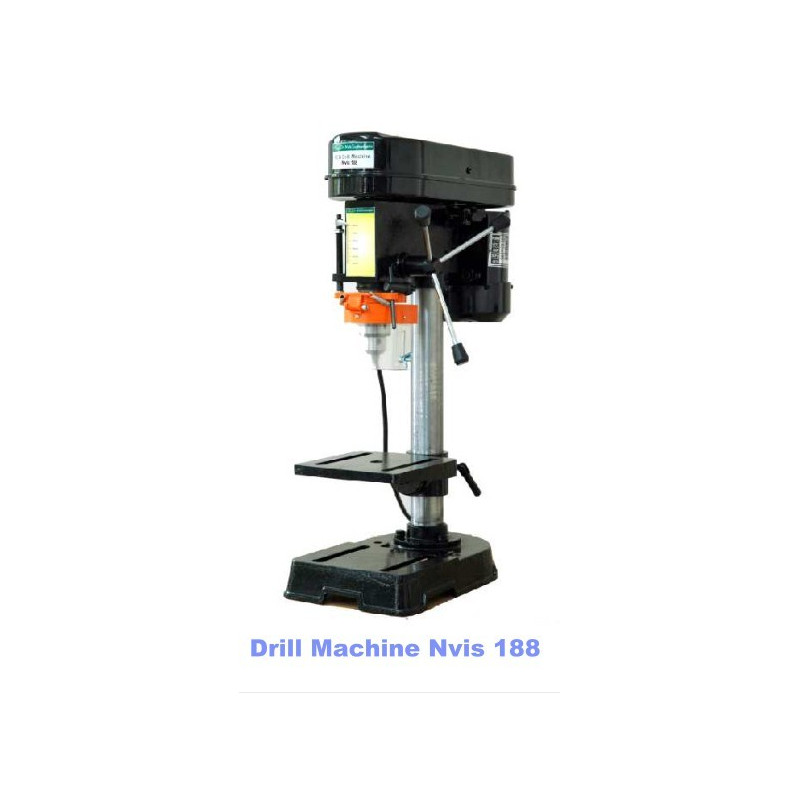

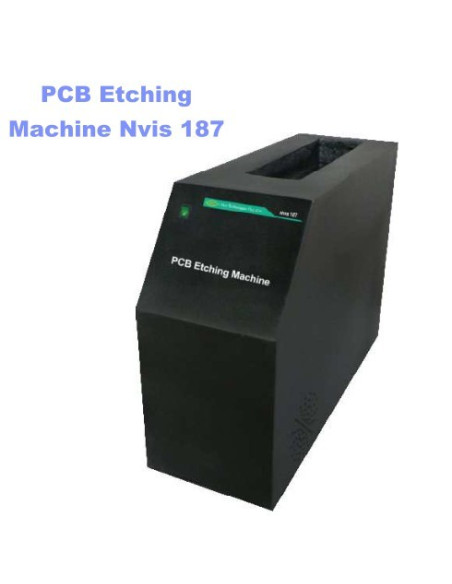

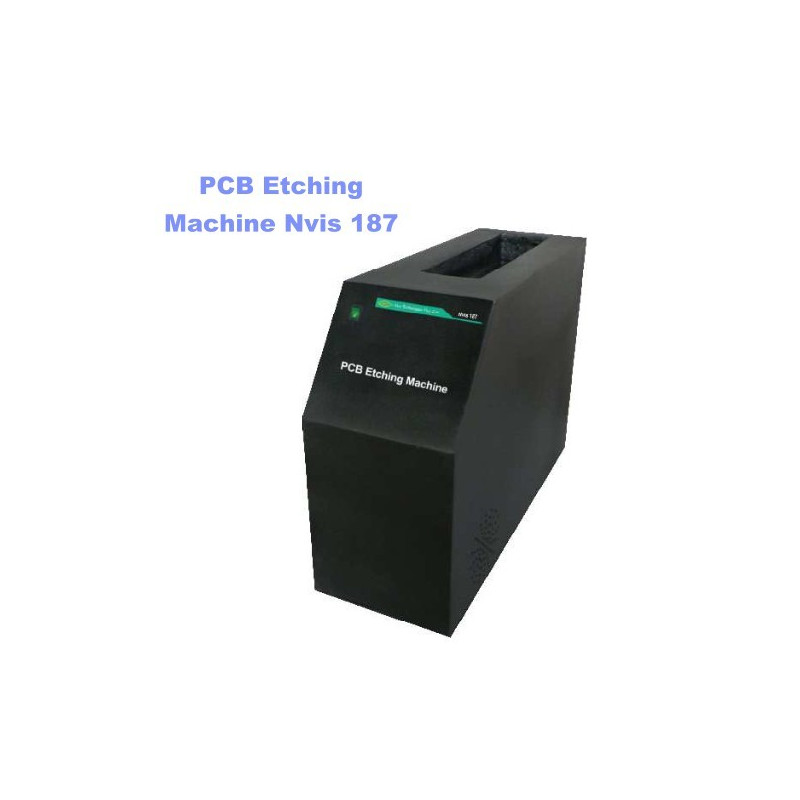

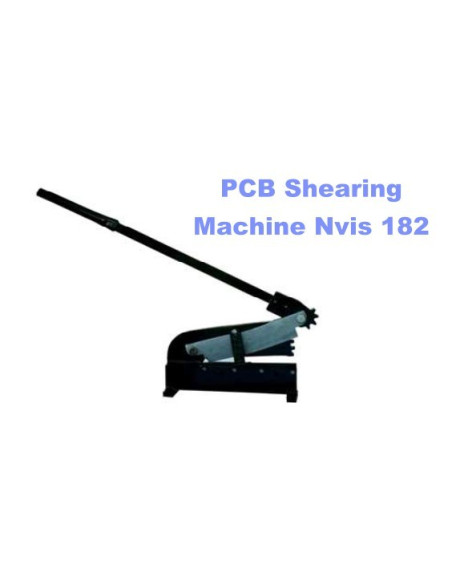

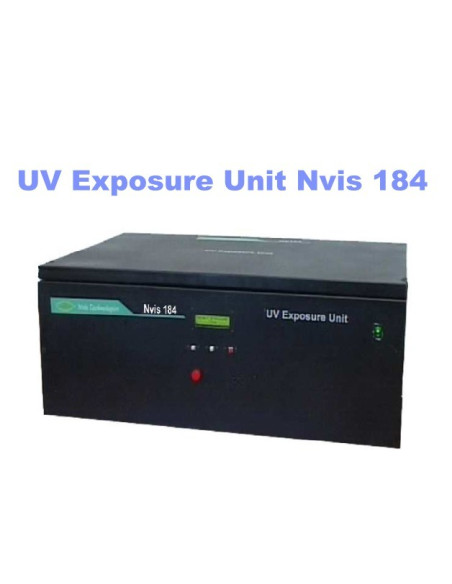

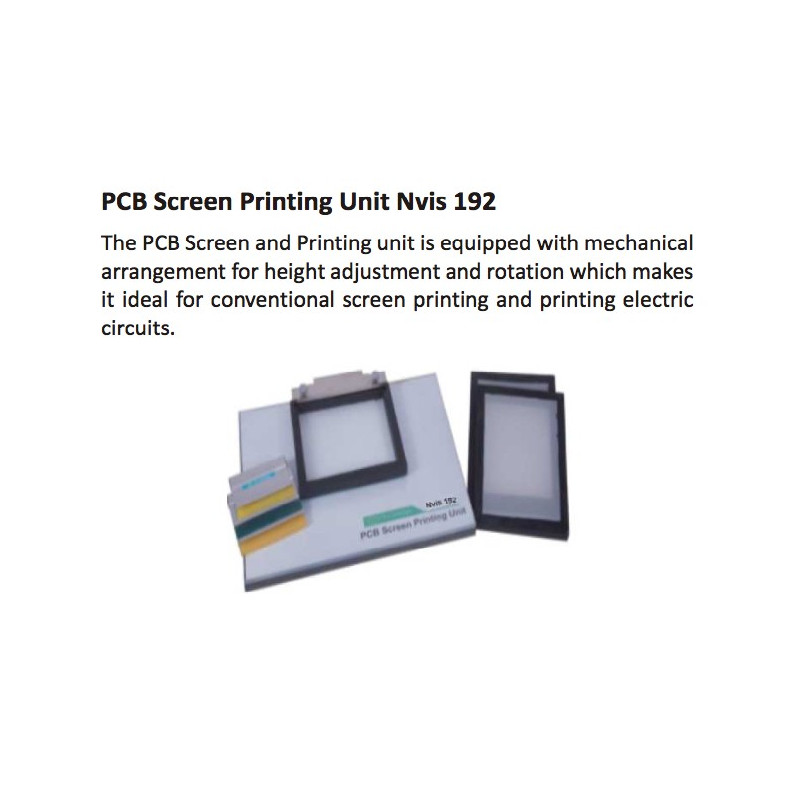

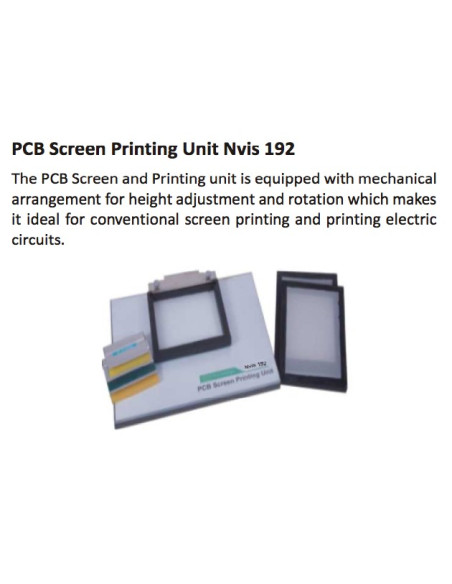

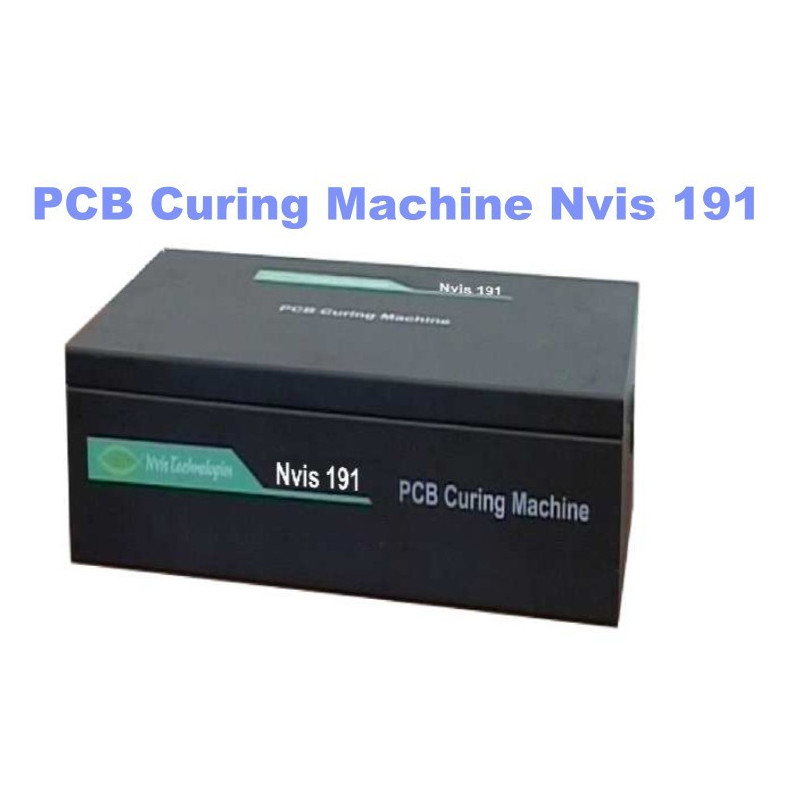

En este laboratorio, la fabricación de PCB se lleva a cabo utilizando el método de impresión de pantalla. El diseño de PCB generado a partir de herramientas CAD se utiliza como entrada de fabricación para la fabricación de PCB. La máquina de corte de PCB se utiliza para cortar PCB según el tamaño de diseño de PCB. La unidad de impresión de pantalla de PCB ayuda a revestir la pantalla de impresión de seda con material sensible a la luz. El diseño de PCB y la pantalla con recubrimiento sensible a la luz se colocan en la unidad de exposición UV para su exposición. El proceso de exposición y desarrollo de UV transfiere la imagen desde el diseño de PCB a la pantalla de impresión. Después de la exposición, la pantalla se desarrolla con la ayuda de la pistola de lavado provista. La unidad de impresión de pantalla de PCB se utiliza nuevamente para transferir la imagen de pantalla en el laminado de PCB. La PCB Curing Machine se usa como horno de calentamiento. La PCB Etching Machine se utiliza para eliminar el cobre no utilizado de la PCB. La máquina de perforación se utiliza para hacer agujeros en la PCB.
