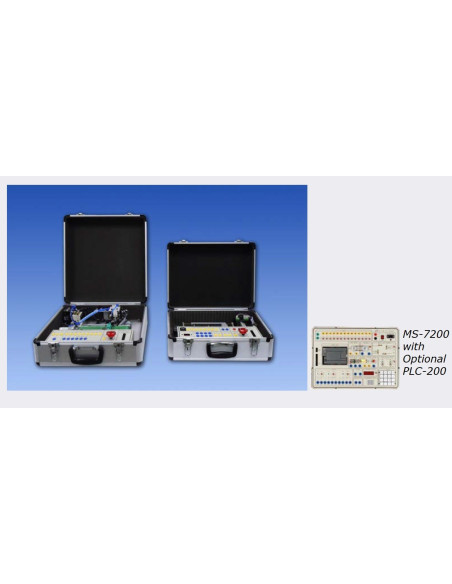

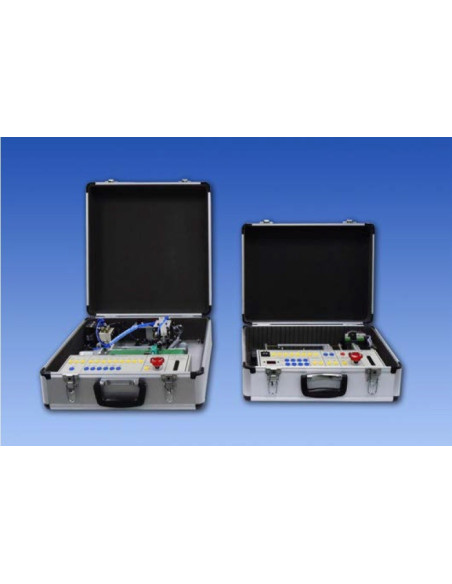

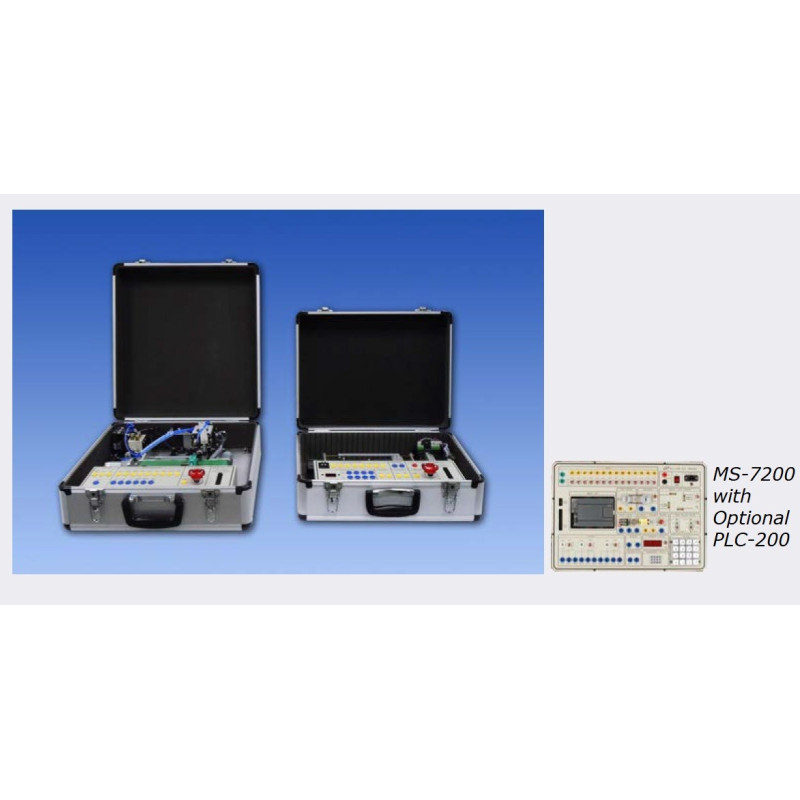

MS-7200 Sistema de Treinamento Portátil de Mecatrônica (para PLC-200)

1. Seu tamanho portátil facilita a realização de experimentos na mesa do laboratório.
2. Usando plugues de segurança de 4 mm e soquetes para interconexões de terminais de dispositivos para garantir a segurança física dos usuários.
3. O status dos sinais de entrada e saída é monitorado e exibido no LED de status próximo.
4. Soquetes de E / S coloridos para representar diferentes funções de porta - soquetes amarelos para entrada de sinal, soquetes azuis para saída de sinal, soquete vermelho para entrada de energia DC, soquete preto para aterramento de energia DC.
5. A interface externa suporta extensões que são particularmente adequadas para PLC-200.


Características do robô de classificação automática MS-7001:

1. Adequado para iniciantes em PLC
2. Treinamento sistemático para trainees
3. Práticas experimentais abundantes
    uma. Seis práticas básicas (experimento 1 - 6) para aprender as instruções básicas do PLC
    b. Seis práticas avançadas (experimento 7-12) para atualizar a capacidade de programação do PLC.
4. Aplicações de controle generalizadas:
Controle de motor DC, vários sensores, controle de cilindro pneumático, controle de posição e detecção para mesa deslizante, prática de fiação PLC.


Características do posicionador linear MS-7002:

1. Usando motor de passo para acionar um mecanismo deslizante.
2. Diversas aplicações para controle de servo.
3. Combinar interruptores BCD e um LED de 7 segmentos no treinador.
4. Fornecer um interruptor de limite para evitar movimento excessivo da guia deslizante

MS-7001 Robot Clasificador Automático

   1. Controle de posição do condutor do transporte
   2. Detecção e classificação de peças de trabalho
   3. Controle acima / baixo do cilindro eixo Z
   4. Cilindro giratorio derecho / control izquierdo
   5. Controle do generador de vácuo
   6. Controle de posição da mesa deslizante
   7. Controle de robô de seleção e colocação de 3 ejes
   8. Recoger e colocar na fita transportadora
   9. Almacenar peças de trabajo secuencialmente
  10. Classificação da peça e controle de armazenamento
  11. Controle de carga do transporte
  12. Controle automático de carga-descarga


MS-7002 Posicionador Linear

   1. Controle de movimento linear
   2. controle de posição de bucle aberto
   3. Controle de vibração e par
   4. Tempo de posicionamento e controle de velocidade
   5. Controle de posição de lazo cerrado
   6. Controle de aceleração-aceleração linear
   7. Posicionamento com ruedecilla e tela de 7 segmentos
   8. Enseñanza do controle de uma posição única
   9. Controle de velocidade múltiplo
  10. controle de mais

Com MS-7001:

1. Tubo pneumático de 6 mm
2. Peça de trabalho: Três tipos de peça de trabalho
3. Cabos de conexão x 1 conjunto
4. Cabo plano de 40 pinos x 1 peça
5. Manual do Experimento


Com MS-7002:

1. Cabo de conexão 1 conjunto
2. Cabo plano de 40 pinos x 1 peça
3. Manual de experimento

OPÇÕES NECESSÁRIAS PARA ESTE SISTEMA:

1. Compressor de ar
    -  Tanque de ar: 25L ± 10%
    -  Máx. Pressão: 10kg / cm
    -  Taxa de fluxo: 90 L / min ± 10%
2. Treinador PLC-200
3. USB / PPI Multi - Master
4. ETAPA 7 - CD de software Micro / WIN

Treinador PLC-200:
• Unidade principal PLC: SIEMENS SIMATIC S7-224
• Entrada digital: 14
• Saída digital: 10
2. USB / PPI Multi - Master
3. ETAPA 7 - CD de software Micro / WIN

SISTEMA DE TREINAMENTO DE MECATRÔNICA PORTÁTIL MS-7200 (PARA PLC-200) INCLUI:
MS-7001 ROBÔ DE CLASSIFICAÇÃO AUTOMÁTICA: 1 PEÇA
MS-7002 POSICIONADOR LINEAR: 1 PEÇA
CONTROLADOR DE LÓGICA PROGRAMÁVEL PLC-200: 2 PEÇAS
ETAPA 7 - CD DE SOFTWARE MICRO / WIN: 2 PEÇAS
CABO MULTI-MASTER USB / PPI: 2 PEÇAS

PREPARE-SE LOCALMENTE PARA OPERAR O MS-7200:
► PC / LAPTOP X 2 PEÇAS
► COMPRESSOR DE AR
