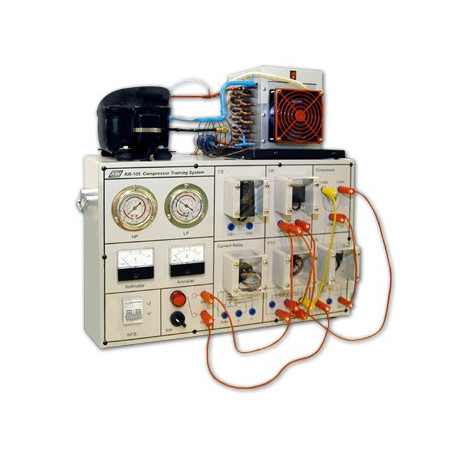

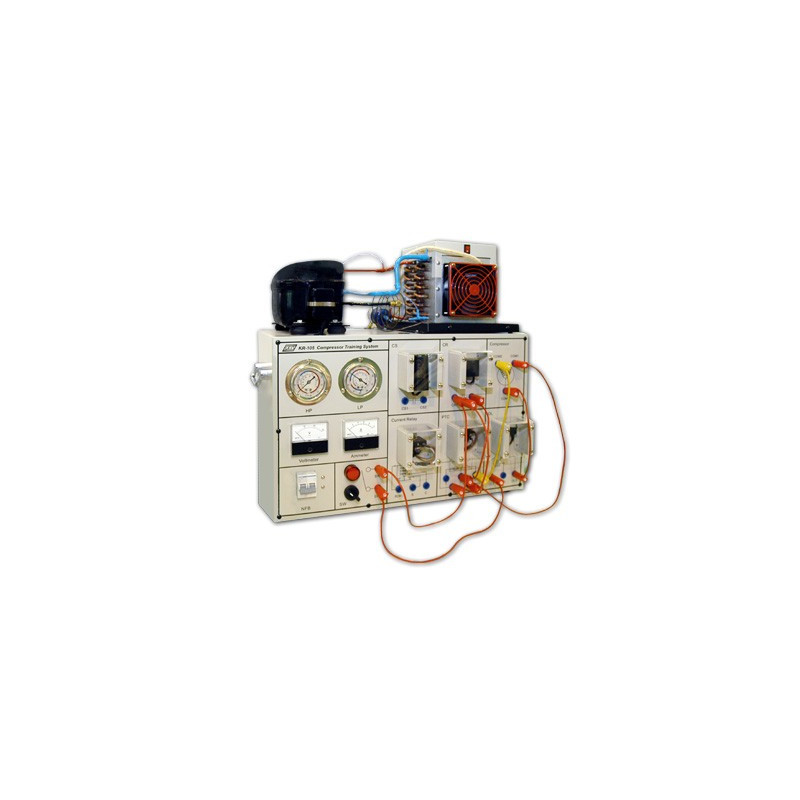

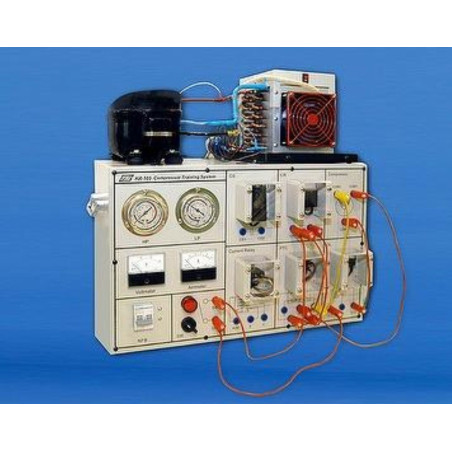

KR-105 Sistema de Treinamento para Compressores

Os formandos podem ligar o circuito do compressor pessoalmente usando o KR-105. Dois métodos de inicialização (modo atual e PTC) são fornecidos neste sistema de treinamento. Os formandos podem medir e observar os sinais nos terminais no circuito de arranque para compreender o seu princípio de funcionamento. Além disso, o treinador consiste em um sistema de refrigeração real. Assim, o circuito de inicialização pode gerar um compressor real quando a fiação for concluída. Os medidores de pressão alta / baixa e os medidores de tensão / corrente estão incorporados no painel frontal. Os tubos de cobre no sistema têm aberturas reservadas para que os usuários medem a temperatura. Cada componente no sistema é fixado individualmente. Uma cobertura acrílica transparente é montada, que pode proteger os componentes e fazer os formandos observar a estrutura do componente de forma clara. Dois ventiladores são instalados no evaporador e no condensador, respectivamente, para ajustar as condições de evaporação e condensação, o que torna os experimentos diversificados.

•     A estrutura dos componentes pode ser observada de forma clara e protegida por uma cobertura acrílica transparente.
•     Dois métodos de inicialização estão incluídos (modo atual e PTC).
•     Conectores rápidos são usados ​​em cada componente para fácil fiação.
•     Uma verdadeira circulação do sistema de refrigeração é incluída para a observação e análise dos usuários.
•     Várias aberturas são reservadas aos usuários para medir a temperatura facilmente.
•     Um ventilador com interruptor independente é instalado no evaporador para que os usuários ajustem a absorção de calor do evaporador.
•     Um ventilador com interruptor autônomo está instalado no condensador para que os usuários ajustem a dissipação de calor do condensador.
•     Os medidores de pressão alta / baixa estão incorporados no painel frontal e conectados ao compressor para observar a mudança de pressão.
•     Os formandos podem usar a válvula fixa para praticar o suplemento de refrigerante.

Montagem: Piso em pé, Split
Tipo: Unidade de Manuseio de Ar, Ar Condicionado do Armário, Unidade de Ventilador

 1. Operación principal y estructura del compresor
 2. Prueba de componente en circuito
 3. Práctica de inicio de PTC
 4. Práctica de inicio de modo de corriente
 5. Visión general del sistema
 6. Circulación de sistema de refrigeración
 7. Manejo de sistema de refrigeración
 8. Práctica de circulación de sistema de refrigeración
 9. Dibujar el diagrama de Mollier
10. Evaluación y comparación del estado de refrigeración
