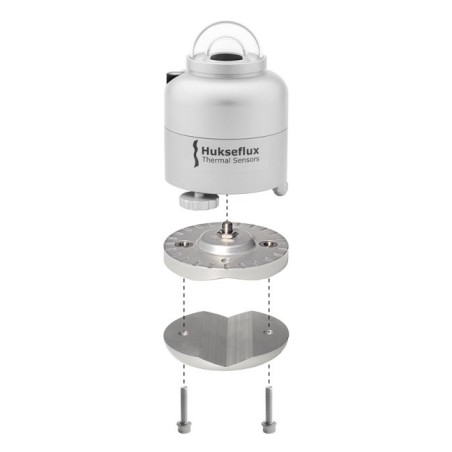

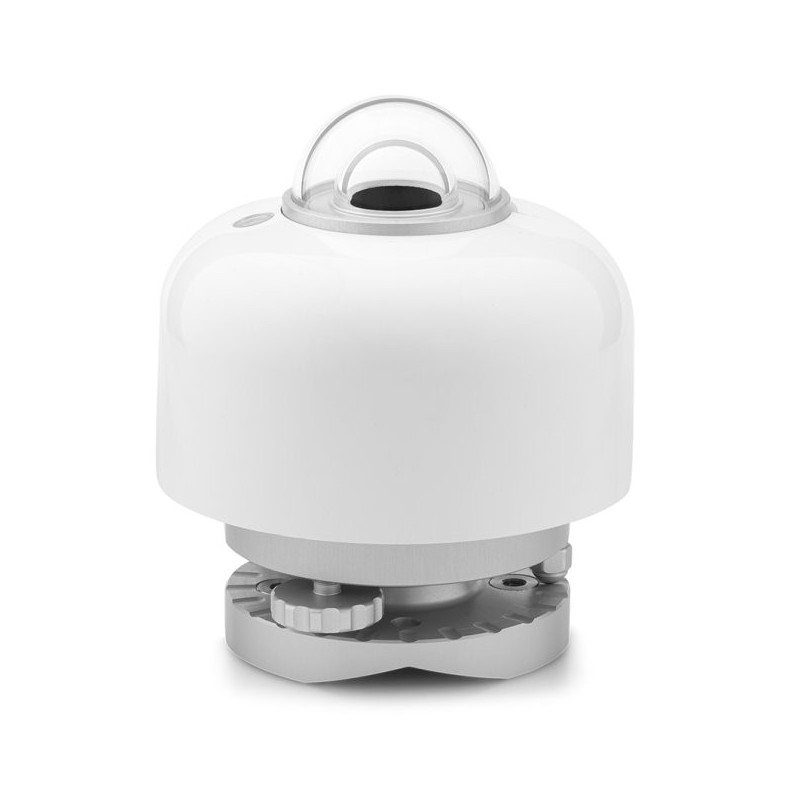

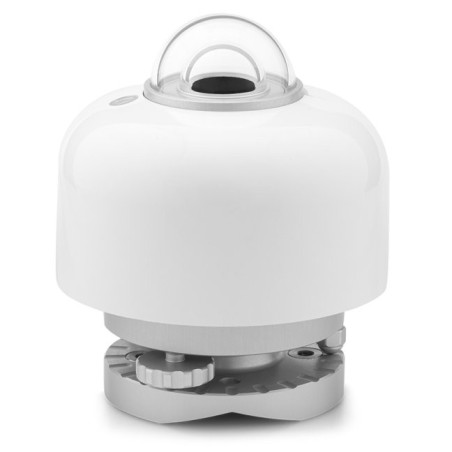

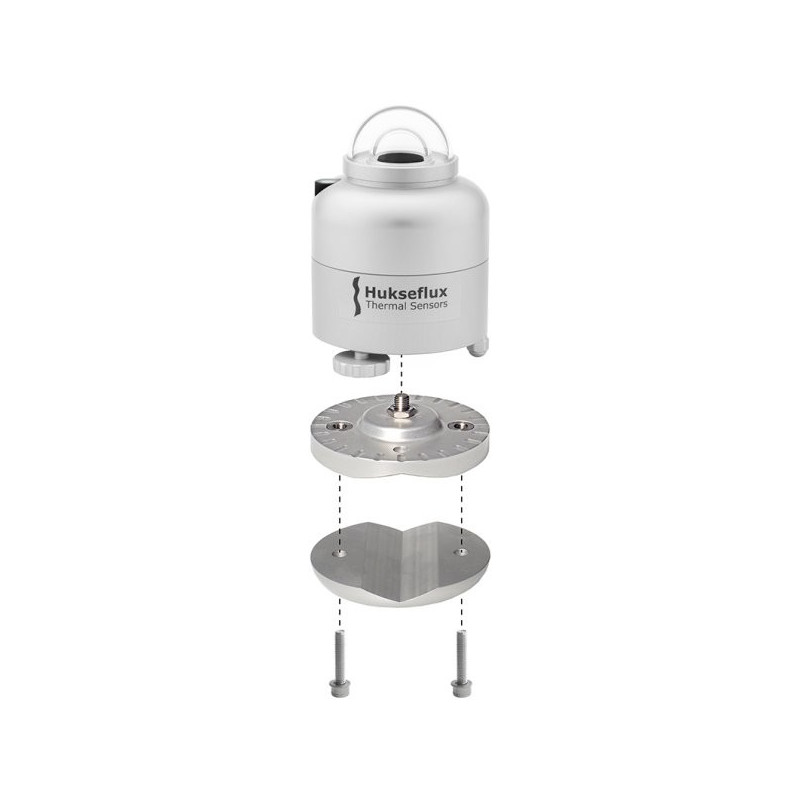

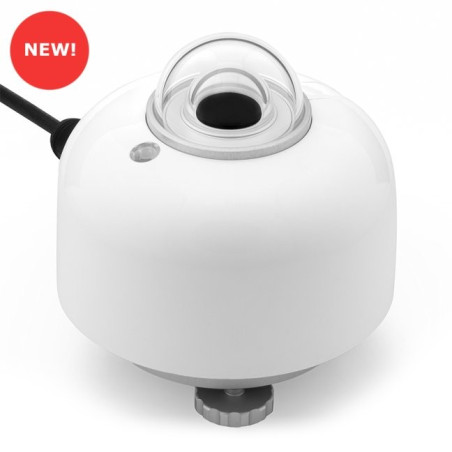

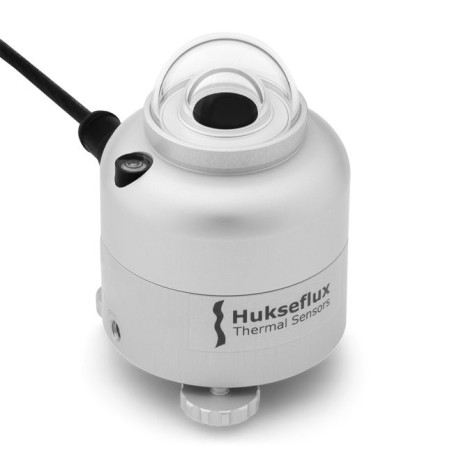

Piranômetro Industrial SR100-D1 Classe B

SR100-D1: Piranômetro acessível de grau industrial

O SR100-D1 pode se parecer com seu antecessor, mas de muitas maneiras é um instrumento completamente novo. Construímos sobre as capacidades de medição do modelo anterior de piranômetro SR10 e adaptamos o piranômetro SR100-D1 para suas aplicações mais comuns em sistemas de monitoramento de desempenho de sistemas fotovoltaicos e estações meteorológicas.

O SR100-D1 está em conformidade com os requisitos de imunidade, emissão, elétrica, ambiental e de segurança de grau industrial para uso nesses ambientes externos e industriais, melhorando muito a confiabilidade da medição. A facilidade de operação é ainda mais aprimorada por meio de funcionalidades e diagnósticos estendidos.

Monitoramento de Desempenho de Sistemas Fotovoltaicos: Conformidade com IEC 61724-1 Classe B

O SR100-D1 está em conformidade com os requisitos da IEC para monitoramento de desempenho de sistemas fotovoltaicos "Classe B". Se você precisar de um piranômetro que atenda a todas as localizações e condições climáticas, considere o piranômetro SR300-D1.

Imunidade a Altas Tensões e Correntes - Surtos

O SR100-D1 foi testado e classificado para Ambientes Industriais de acordo com IEC 61326-1 e IEC 61000-6-2. Ao projetar um sistema de medição, os usuários de piranômetros podem alcançar vários níveis de imunidade.

Com o Dispositivo de Proteção contra Surtos SPD01 opcional, esta imunidade pode ser aumentada para 4 kV. Até 3 piranômetros podem ser protegidos com um único SPD01. Um SPD de terceiros com especificações semelhantes também pode ser usado.

Para alcançar o nível de imunidade necessário para uma instalação específica, alguns componentes gerais do sistema devem ser incluídos, tais como:

• Sistema de proteção contra raios
• Rede de aterramento e ligação à terra
• Proteção contra surtos externa além da proteção nativa a bordo do sensor

Segurança Elétrica no Local de Trabalho

Uma planta de energia fotovoltaica é um ambiente de trabalho potencialmente perigoso. Para cumprir com as regulamentações de segurança, o SR100-D1 possui um terminal de aterramento dedicado para conexão à terra protetora. Quando o piranômetro está isolado da plataforma de montagem, ele ainda deve estar devidamente aterrado através deste terminal. O SR100-D1 permite que os projetistas de sistemas cumpram com as regulamentações de segurança. Estas frequentemente se baseiam em normas de segurança elétrica da UE e dos EUA, tais como:

• EN-50110 Operação de Instalações Elétricas
• NFPA 70 Código Elétrico Nacional (NEC)

• Classificação do equipamento: Equipamento industrial
• Imunidade a surtos: Nível 2, nível de teste 1 kV
• Com SPD01 opcional: Nível 4, nível de teste 4 kV

• Conformidade de segurança: Diretiva de baixa tensão da UE (2014/35/EU) / Código Elétrico Nacional dos EUA (NFPA70)
• Terminal de aterramento: Incluído no instrumento

• Protocolo de comunicação: Modbus RTU
• Tensão de isolamento RS-485: 1.5 kV
• Interface de hardware: RS-485 de 2 fios
