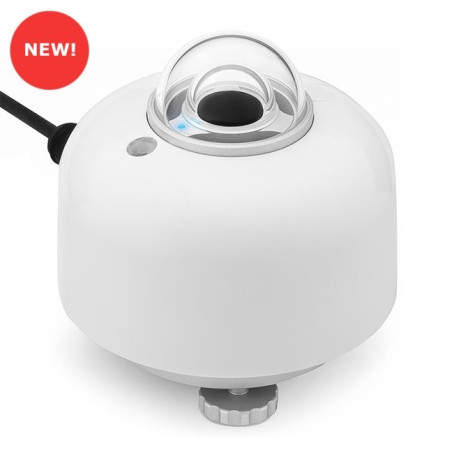

Piranômetro Industrial SR300-D1 com Aquecedor e Sensor de Inclinação

SR300-D1: Monitoramento de Radiação Solar de Grau Industrial

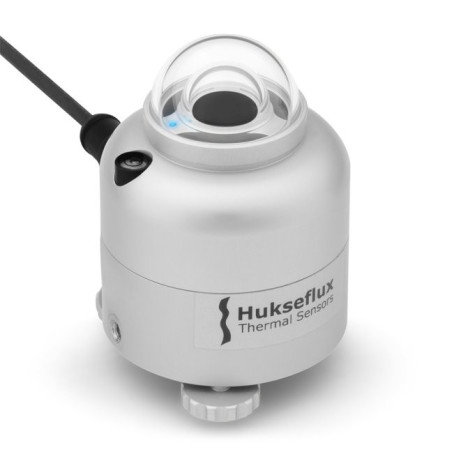

Hukseflux apresenta o monitoramento de radiação solar "de grau industrial"! O piranômetro SR300-D1, totalmente digital e aquecido, é projetado para medir a radiação solar com a máxima confiabilidade e precisão de medição. O SR300-D1 é o sucessor do nosso piranômetro SR30-M2-D1, reconhecido mundialmente como o instrumento ideal para uso em monitoramento de desempenho de sistemas PV.

O SR300-D1 continua a fornecer a precisão de medição do SR30. Pode parecer similar, mas em muitos aspectos, o SR300-D1 é um instrumento completamente novo, adaptado para uso em sistemas de monitoramento PV.

O SR300-D1 cumpre com os requisitos de imunidade, emissão, elétricos, ambientais e de segurança de grau industrial para uso em ambientes industriais externos, melhorando grandemente a confiabilidade das medições.

A facilidade de operação é ainda mais aprimorada por meio de funcionalidades expandidas e diagnósticos.

Monitoramento de Desempenho de Sistemas PV: Conforme com IEC 61724-1 Classe A

O SR300-D1 atende aos requisitos da IEC para monitoramento de desempenho de sistemas PV "Classe A" sem necessidade de acessórios adicionais. Ele inclui:

• Aquecimento integrado para mitigação de orvalho e geada
• Calibração de piranômetro acreditada dentro do limite de incerteza requerido
• Sensor de inclinação calibrado com precisão de ± 1°, essencial para detecção de falhas em rastreadores de eixo único e medição de inclinação do piranômetro

Imunidade a Altas Tensões e Correntes - Surtos

O SR300-D1 é testado e classificado para ambientes industriais de acordo com as normas IEC 61326-1 e IEC 61000-6-2, oferecendo vários níveis de imunidade no projeto de sistemas de medição.

Com o Dispositivo Opcional de Proteção contra Surtos SPD01, essa imunidade pode ser aumentada para 4 kV. Um único SPD01 pode proteger até 3 piranômetros. Um SPD de terceiros com especificações semelhantes também pode ser utilizado.

Para atingir o nível de imunidade necessário para uma instalação específica, é essencial incluir componentes gerais do sistema, tais como:

• Sistema de proteção contra raios
• Rede de aterramento e terra
• Proteção externa contra surtos além da proteção nativa do sensor a bordo

Segurança Elétrica no Local de Trabalho

Uma usina de energia fotovoltaica é um ambiente de trabalho potencialmente perigoso. Para cumprir com as regulamentações de segurança, o SR300-D1 possui um terminal de aterramento dedicado para conexão à terra protetora. Mesmo quando o piranômetro está isolado da plataforma de montagem, ele ainda deve ser adequadamente aterrado através deste terminal. O SR300-D1 permite que os projetistas de sistemas cumpram as regulamentações de segurança, frequentemente baseadas em normas de segurança elétrica da UE e dos EUA, como:

• EN-50110 Operação de Instalações Elétricas
• NFPA 70 Código Elétrico Nacional (NEC)

Medição de Ângulo de Inclinação

Para sistemas PV com rastreadores de eixo único, os sistemas Classe A IEC 61724-1:2021 também exigem uma medição do ângulo de inclinação. O SR300-D1 utiliza um acelerômetro para essa finalidade, que é calibrado individualmente e compensado em temperatura de -30 a +50 °C, garantindo uma medição de alta precisão em conformidade com a precisão requerida de ± 1°. Os componentes de aceleração x, y e z podem ser lidos separadamente para fornecer informações adicionais sobre a orientação do instrumento.

Aquecido para Alta Disponibilidade de Dados, Operação em 3 Modos de Potência

O SR300-D1 inclui um aquecedor para mitigar orvalho e geada, garantindo alta disponibilidade de dados. Opera em três modos de potência, todos em conformidade com os critérios de classificação ISO 9060 Classe A. Essa característica permite aos usuários conservar energia e continuar as medições mesmo quando a potência operacional do sistema é limitada.

• Normal: < 3 W aquecido/ventilado para mitigação ótima de orvalho e geada.
• Médio: < 1 W não aquecido/ventilado para medições de alta precisão quando orvalho e geada não são um problema.
• Baixo: < 0.5 W não aquecido/não ventilado para economizar energia.

O aquecimento combate efetivamente a deposição de orvalho e geada. A diferença entre um piranômetro aquecido e não aquecido é claramente visível na imagem acompanhante.

Diagnósticos Remotos

Além da irradiância solar, o SR300-D1 fornece vários alertas e medições para uso remoto, sendo os mais importantes:

• alerta: vazamento do instrumento
• alerta: mudança de inclinação e rotação
• alerta: falha no aquecimento
• umidade interna
• pressão interna
• inclinação e rotação do instrumento

Os diagnósticos remotos diminuem a necessidade de inspeções de campo (agendadas ou não).

Diagnósticos no Local: LED de Status

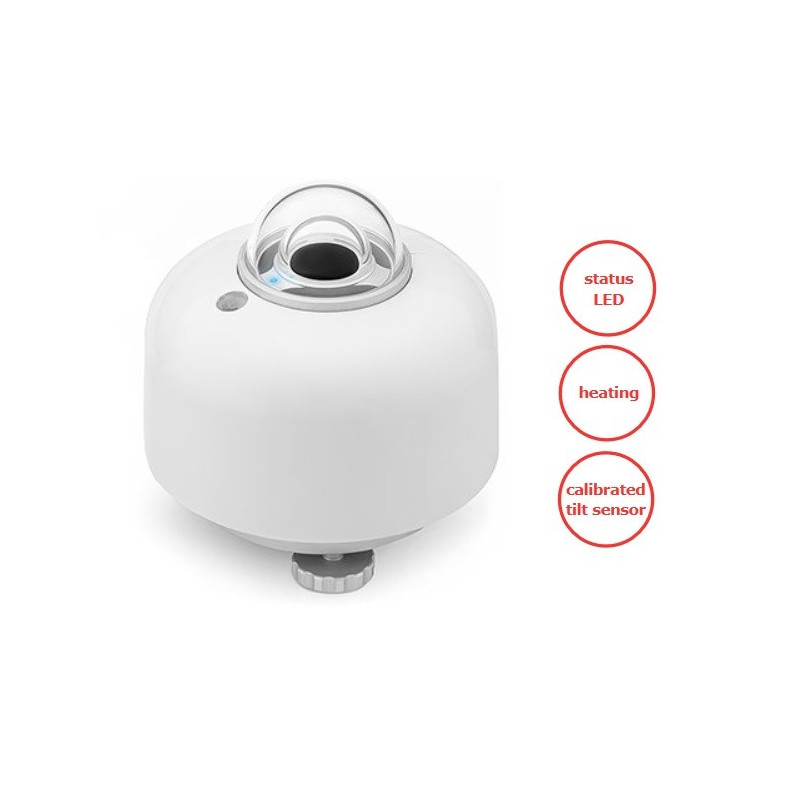

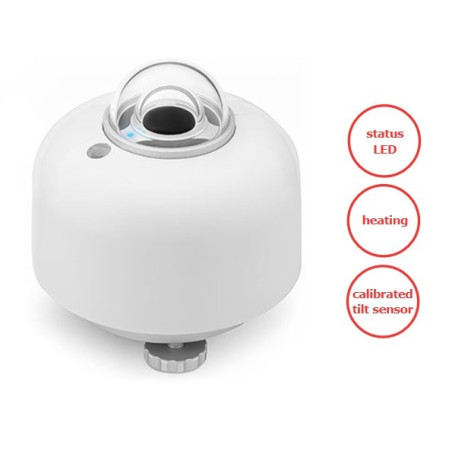

O LED de status fornece feedback visual para o operador local, oferecendo informações imediatas sobre a potência do instrumento e o tráfego de dados. Esta funcionalidade é particularmente valiosa durante a instalação e inspeções de campo, aumentando a eficiência operacional.
