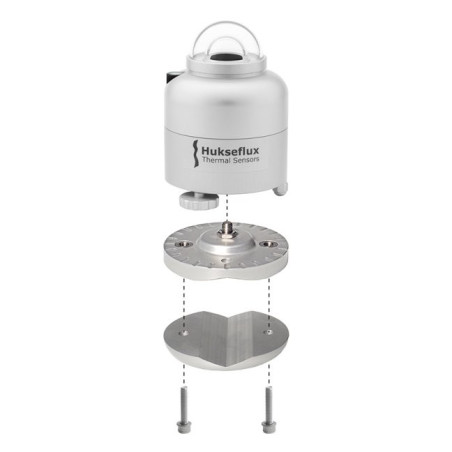

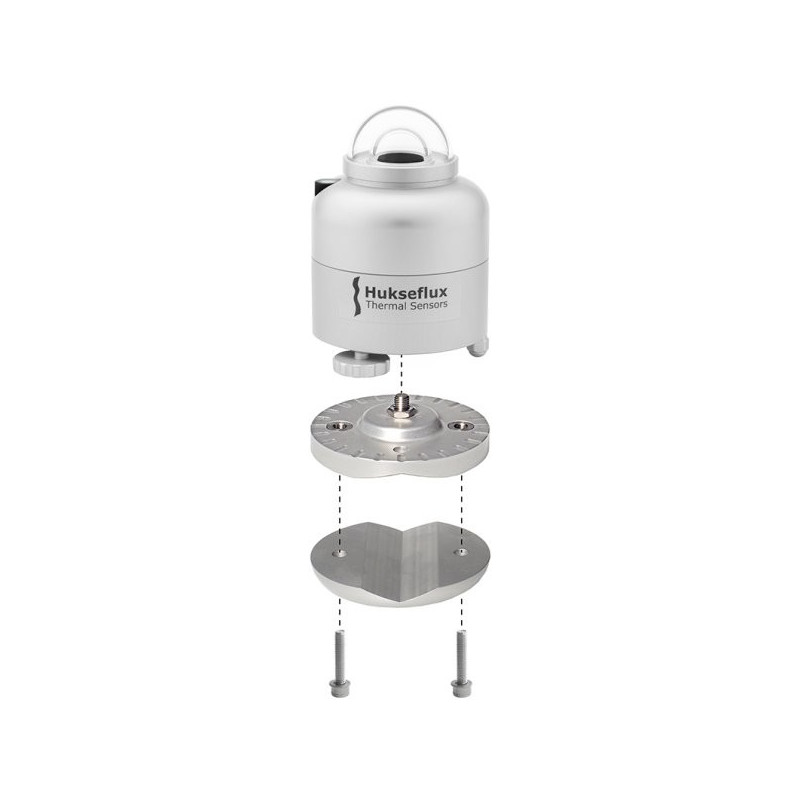

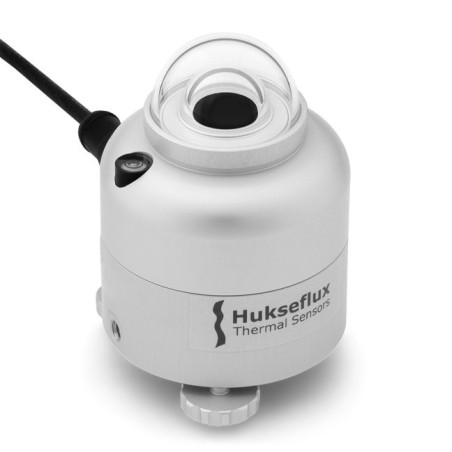

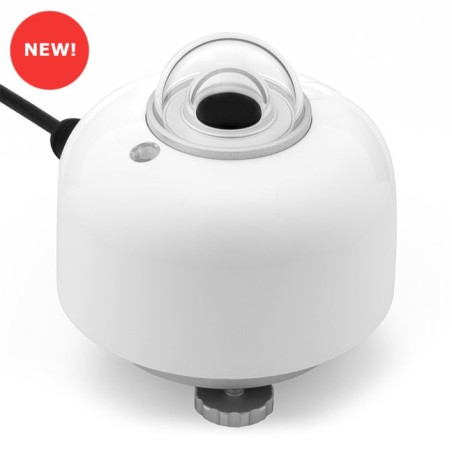

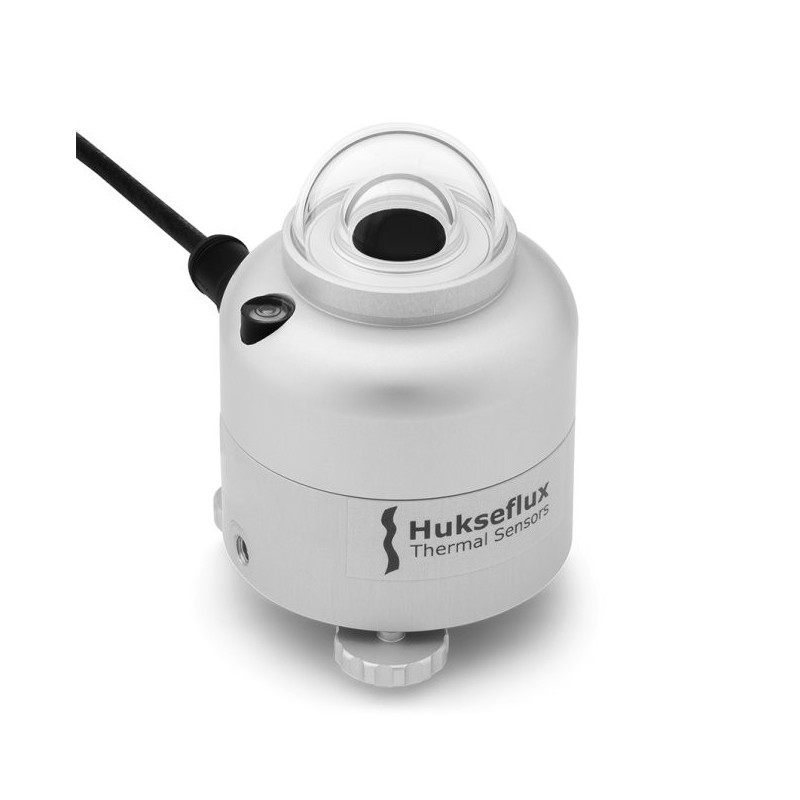

Piranômetro Industrial SR200-D1 com Sensor de Radiação Solar Classe A

Reference: SR200-D1

Manufacturer: Hukseflux

Condition: New

◆ A Hukseflux apresenta o SR200-D1, um piranômetro de classe A de grau industrial projetado para medição precisa da radiação solar.

◆ Projetado para conformidade com IEC 61724-1 Classe A, este dispositivo totalmente digital oferece confiabilidade e precisão excepcionais, proteção contra surtos integrada e é otimizado para monitoramento de desempenho de sistemas fotovoltaicos em condições extremas.

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

GERAL
ESPECIFICAÇÕES
MODELOS
Data sheet
Download

O Sensor mede:	Luz Solar W/m2
Comunicação	RS485

SR200-D1 Software Download (644.47k)

SR200-D1 Data Sheet Download (498.69k)

SR200-D1 Manual Download (3.59M)

SR200-D1 Register List Download (296.79k)

Piranômetro de Classe A Industrial

A Hukseflux apresenta o monitoramento de radiação solar de “grau industrial”. O piranômetro digital de Classe A modelo SR200-D1 é projetado para medir a radiação solar com a máxima confiabilidade e precisão de medição.

► Projetado para monitoramento de desempenho de sistemas fotovoltaicos conforme IEC 61724-1 Classe A
► Proteção contra surtos integrada, projetada para suportar as condições extremas encontradas em plantas de energia fotovoltaica, atualizável para 4 kV com o Dispositivo de Proteção contra Surtos SPD01 opcional
► Conformidade com IEC 61326-1 “Equipamentos industriais” – classificado para Ambientes Eletromagnéticos Industriais
► Permite que os projetistas de sistemas cumpram com as regulamentações de segurança locais
► Projetado para minimizar os custos de integração
► Suportado por uma organização de calibração mundial para o menor custo total de propriedade

SR200-D1: grau industrial, alta precisão e confiabilidade

O SR200-D1 pode se parecer com seu antecessor, mas de muitas maneiras é um instrumento completamente novo. Construímos sobre as capacidades de medição do modelo anterior de piranômetro SR20 e adaptamos o piranômetro SR200-D1 para suas aplicações mais comuns em sistemas de monitoramento de desempenho de sistemas fotovoltaicos e estações meteorológicas.

O SR200-D1 está em conformidade com os requisitos de imunidade, emissão, elétrica, ambiental e de segurança de grau industrial para uso nesses ambientes externos e industriais, melhorando muito a confiabilidade da medição. A facilidade de operação é ainda mais aprimorada por meio de funcionalidades e diagnósticos estendidos.

Monitoramento de desempenho de sistemas fotovoltaicos: Conformidade com IEC 61724-1 Classe A

O SR200-D1 está em conformidade com os requisitos da IEC para o monitoramento de desempenho de sistemas fotovoltaicos "Classe A" para climas onde o orvalho e a geada não são um problema. Se você precisar de um piranômetro que atenda a todas as localizações e condições climáticas, considere o piranômetro SR300-D1.

Imunidade a altas tensões e correntes - surtos

O SR200-D1 foi testado e classificado para Ambientes Industriais de acordo com IEC 61326-1 e IEC 61000-6-2. Ao projetar um sistema de medição, os usuários de piranômetros podem alcançar vários níveis de imunidade.

Com o Dispositivo de Proteção contra Surtos SPD01 opcional, esta imunidade pode ser aumentada para 4 kV. Até 3 piranômetros podem ser protegidos com um único SPD01. Um SPD de terceiros com especificações semelhantes também pode ser usado.

Para alcançar o nível de imunidade necessário para uma instalação específica, alguns componentes gerais do sistema devem ser incluídos, tais como:

sistema de proteção contra raios
rede de aterramento e ligação à terra
proteção contra surtos externa além da proteção nativa a bordo do sensor

Segurança elétrica no local de trabalho

Uma planta de energia fotovoltaica é um ambiente de trabalho potencialmente perigoso. Para cumprir com as regulamentações de segurança, o SR200-D1 possui um terminal de aterramento dedicado para conexão à terra protetora. Quando o piranômetro está isolado da plataforma de montagem, ele ainda deve estar devidamente aterrado através deste terminal. O SR200-D1 permite que os projetistas de sistemas cumpram com as regulamentações de segurança. Estas frequentemente se baseiam em normas de segurança elétrica da UE e dos EUA, tais como:

EN-50110 Operação de Instalações Elétricas
NFPA 70 Código Elétrico Nacional (NEC)

Especificação	Detalhes
O Sensor mede	Radiação solar hemisférica
Classificação ISO 9060:2018	Piranômetro de classe A espectralmente plano
Conformidade IEC 61724-1:2021	Atende aos requisitos do sistema de monitoramento PV Classe A

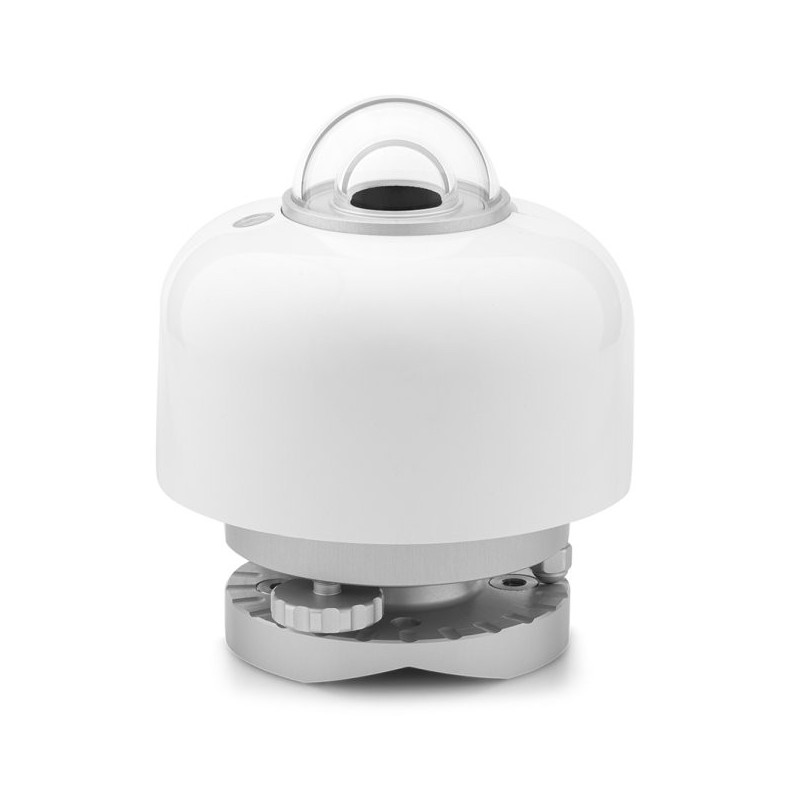

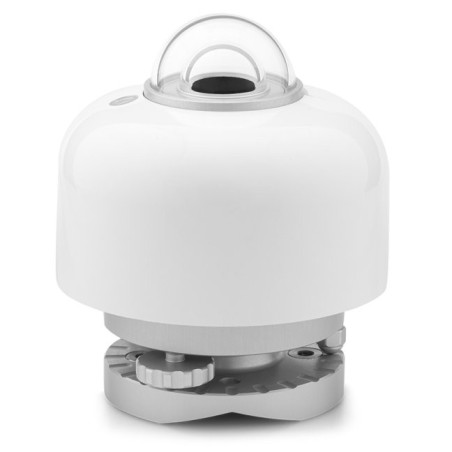

Protetor de cúpula	Incluído (modelo DP01)
Diagnósticos do instrumento	Umidade interna
Certificado de calibração	Incluído (conteúdo limitado de acordo com ISO/IEC 17025, seção 7.8.1.3)
Teste de resposta de temperatura de cada instrumento individual	Relatório incluído
Resposta de temperatura	< ± 0.4 % (-30 a +50 °C)
Teste de resposta direcional de cada instrumento individual	Relatório incluído até 95°
Comprimento do cabo padrão (não incluído)	3 m
Imunidade EMC e Surto	Classificação do equipamento: Equipamento industrial Imunidade a surtos: Nível 2, nível de teste 1 kV Com SPD01 opcional: Nível 4, nível de teste 4 kV
Segurança elétrica no local de trabalho	Conformidade de segurança: Diretiva de Baixa Tensão da UE (2014/35/EU) / Código Elétrico Nacional dos EUA (NFPA70) Terminal de aterramento: Incluído no instrumento
Comunicação digital	Protocolo de comunicação: Modbus RTU Tensão de isolamento RS-485: 1.5 kV Interface de hardware

Comparação de Piranômetros

Especificação	SR300-D1	SR200-D1	SR100-D1
Classificação ISO 9060:2018	Classe A plana espectralmente	Classe A plana espectralmente	Classe B plana espectralmente
Conformidade com IEC 61724-1:2021 para medição de irradiância solar	Atende aos requisitos da Classe A	Atende aos requisitos da Classe A	Atende aos requisitos da Classe B
Mitigação de orvalho e geada	Inclui aquecimento	Não incluído	Não incluído
Conformidade com IEC 61724-1:2021 para medição de inclinação	Atende aos requisitos da Classe A	Não incluído	Não incluído
Precisão de medição para somas diárias	2.3%	2.4%	4.6%
Medição de umidade interna	Sim	Sim	Sim
