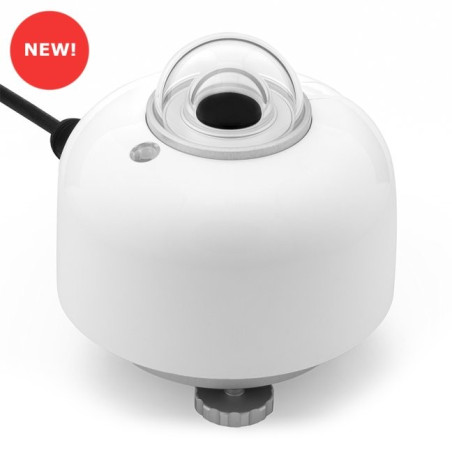

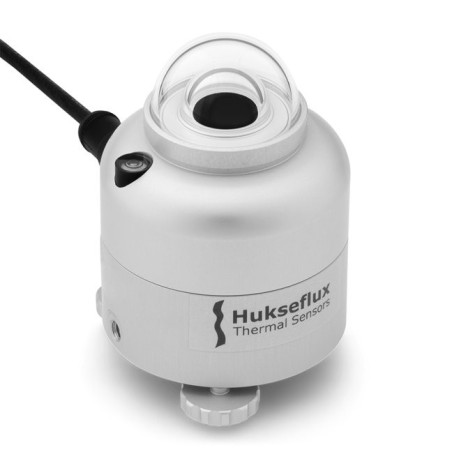

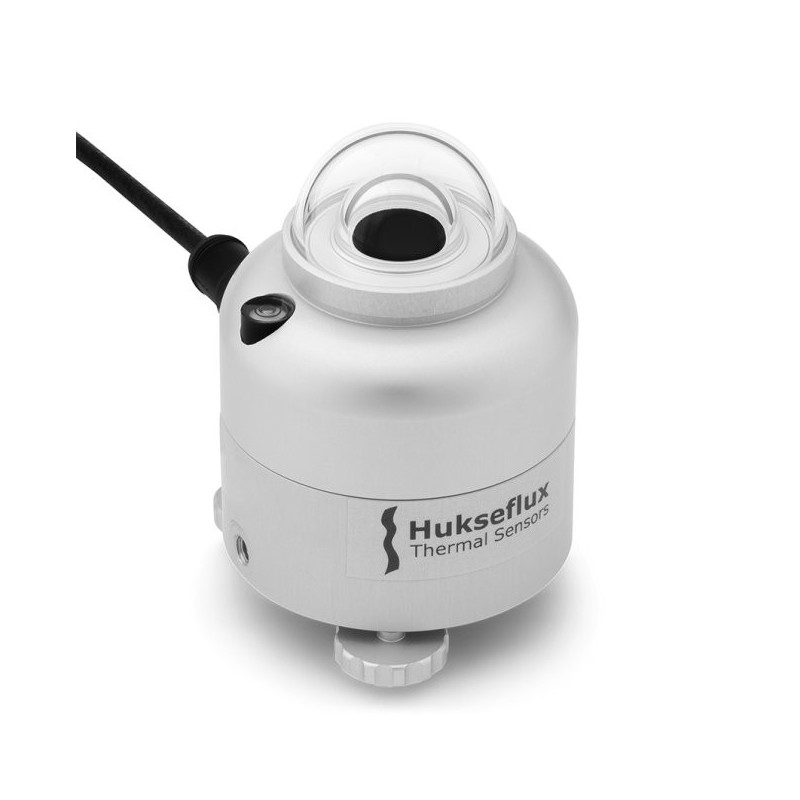

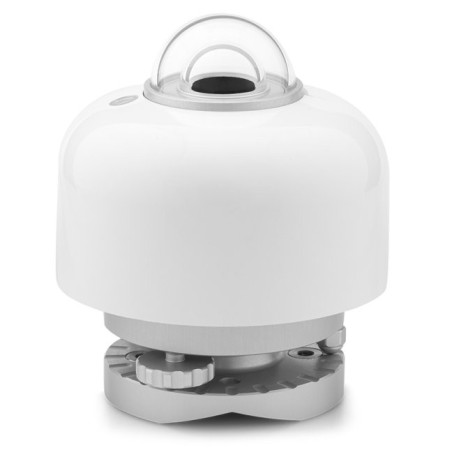

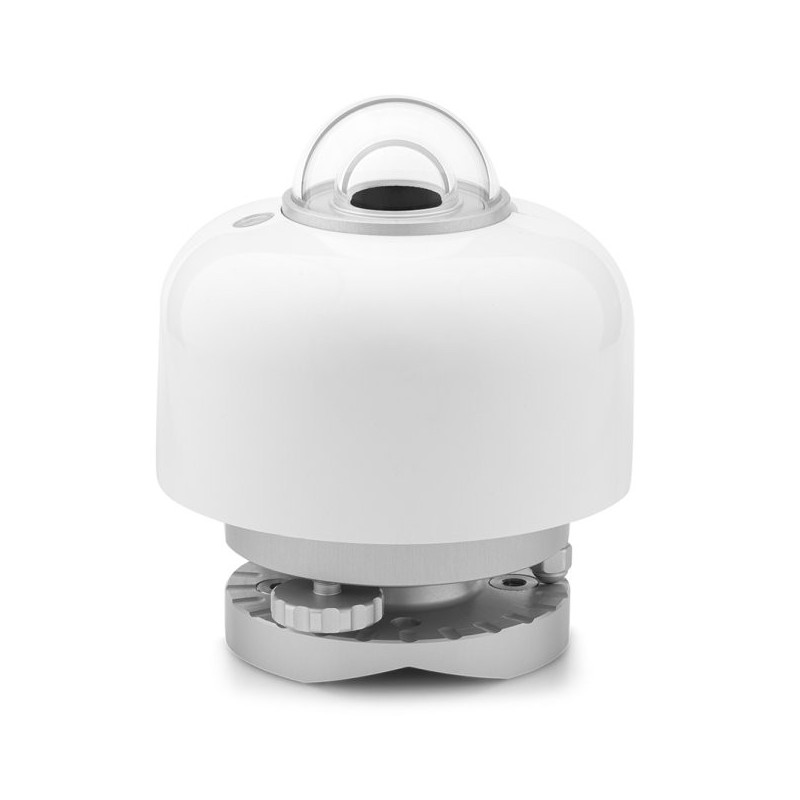

Piranómetro Industrial SR100-D1 Clase B

SR100-D1: Piranómetro de grado industrial y asequible

El SR100-D1 puede parecerse a su predecesor, pero en muchos aspectos es un instrumento completamente nuevo. Hemos mejorado las capacidades de medición del modelo anterior de piranómetro SR10 y adaptado el piranómetro SR100-D1 a sus aplicaciones más comunes en sistemas de monitoreo de rendimiento de sistemas fotovoltaicos y estaciones meteorológicas.

El SR100-D1 cumple con los requisitos de inmunidad, emisión, eléctrica, ambiental y de seguridad de grado industrial para su uso en estos entornos exteriores e industriales, mejorando en gran medida la fiabilidad de la medición. La facilidad de operación se mejora aún más a través de una funcionalidad y diagnósticos extendidos.

Monitoreo del Rendimiento de Sistemas Fotovoltaicos: Cumple con IEC 61724-1 Clase B

El SR100-D1 cumple con los requisitos de la IEC para el monitoreo de rendimiento de sistemas fotovoltaicos "Clase B". Si necesita un piranómetro que cumpla con todas las ubicaciones y condiciones climáticas, considere el piranómetro SR300-D1.

Inmunidad a Altos Voltajes y Corrientes - Sobretensiones

El SR100-D1 ha sido probado y clasificado para entornos industriales según IEC 61326-1 e IEC 61000-6-2. Al diseñar un sistema de medición, los usuarios de piranómetros pueden alcanzar varios niveles de inmunidad.

Con el Dispositivo de Protección contra Sobretensiones SPD01 opcional, esta inmunidad puede aumentarse hasta 4 kV. Un solo SPD01 puede proteger hasta 3 piranómetros. También se puede usar un SPD de terceros con especificaciones similares.

Para alcanzar el nivel de inmunidad requerido para una instalación dada, se deben incluir algunos componentes generales del sistema, tales como:

• Sistema de protección contra rayos
• Red de puesta a tierra y conexión a tierra
• Protección contra sobretensiones externa además de la protección nativa a bordo del sensor

Seguridad Eléctrica en el Lugar de Trabajo

Una planta de energía fotovoltaica es un entorno de trabajo potencialmente peligroso. Para cumplir con las regulaciones de seguridad, el SR100-D1 cuenta con un terminal de conexión a tierra dedicado para la conexión a tierra protectora. Cuando el piranómetro está aislado de la plataforma de montaje, debe estar correctamente conectado a tierra a través de este terminal. El SR100-D1 permite a los diseñadores de sistemas cumplir con las normativas de seguridad. Estas a menudo se basan en normas de seguridad eléctrica de la UE y EE. UU., tales como:

• EN-50110 Operación de Instalaciones Eléctricas
• NFPA 70 Código Eléctrico Nacional (NEC)

• Clasificación del equipo: Equipo industrial
• Inmunidad a sobretensiones: Nivel 2, nivel de prueba 1 kV
• Con SPD01 opcional: Nivel 4, nivel de prueba 4 kV

• Cumplimiento de seguridad: Directiva de baja tensión de la UE (2014/35/EU) / Código Eléctrico Nacional de EE. UU. (NFPA70)
• Terminal de conexión a tierra: Incluido en el instrumento

• Protocolo de comunicación: Modbus RTU
• Tensión de aislamiento RS-485: 1.5 kV
• Interfaz de hardware: RS-485 de 2 hilos
