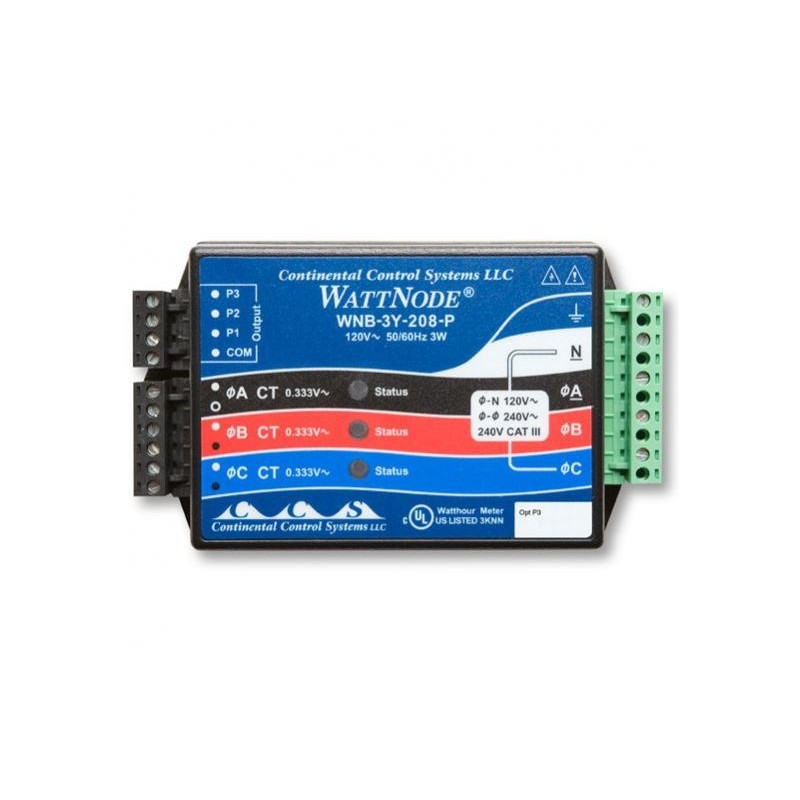

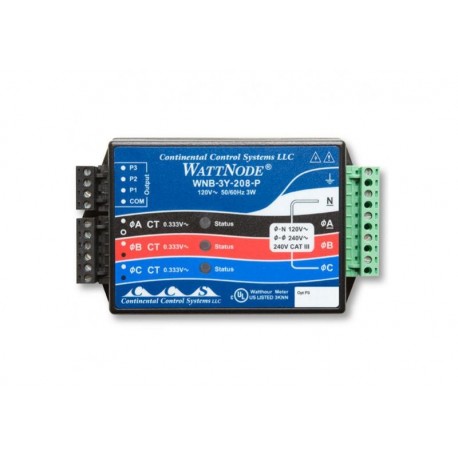

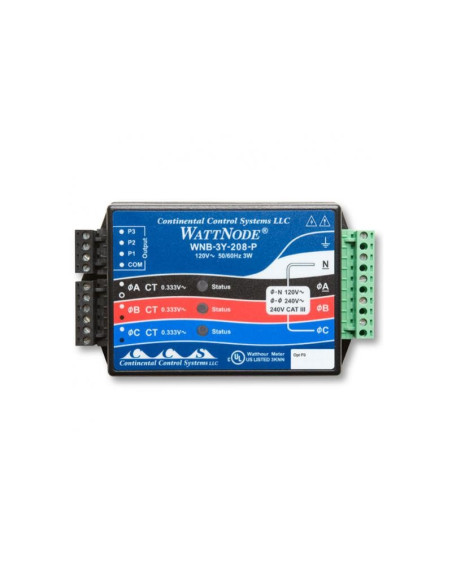

TWNB-3Y-208P KW / h Transdutor de potência 2 ou 3 Circuito de derivação

Este transdutor WattNode kWh funciona com transformadores de corrente AC Magnelab e um adaptador de entrada de pulso, ou uma porta de entrada de pulso de nó de dados HOBO® para fornecer verdadeiros quilowatts-hora de energia RMS, mesmo para cargas moldadas de onda sinusoidal. Como esses sensores estão conectados diretamente à linha, eles só devem ser usados ​​por pessoal qualificado. Este modelo suporta até 3 circuitos monofásicos de 120 VAC ou 120 VAC individuais de um circuito trifásico de conexão Y de 208/240 VAC.
Características:

    Ele mede até 3 circuitos derivados separadamente, reduzindo a complexidade e o custo.
    Use-o com uma ampla seleção de transformadores de corrente (vendidos separadamente) - classificações de 5 a 1500 amps.
    Medição precisa de múltiplas configurações monofásicas ou de cada fase de 3 fases.
    Fácil de instalar e fio.
    Saídas de pulso individuais para cada circuito, compatíveis com os modelos de gravadores de entrada de pulso.
    Tamanho pequeno: pode ser instalado em painéis de serviço ou caixas de junção existentes.
    LED de diagnóstico: confirma a instalação correta para todas as fases.
    Alimentação por linha: não é necessário um fornecimento externo.
    Blocos de terminais removíveis: fáceis de instalar e remover.

Ambiente:
O sensor T-WNB-3Y-208-P é para uso em ambientes internos
Medições:
O sensor T-WNB-3Y-208-P suporta as seguintes medidas: quilowatts-hora (kWh)

Faixas de configuração Wye: 120, 208, 240 volts AC - Requer neutro
1 cabo de fase 2 120V (com neutro)
1 cabo de fase 3 120V / 240V
3 Fase 4 Cabo 120V / 208V

Classificação: Classe A da FCC
Operação: faixa de tensão: ± 20% do nominal
Frequência: 60 Hz
Entrada TC: operação 0-0,5 VAC, máximo de 3 VAC
Precisão: ± 0,45% de leitura + 0,05% FS em harmônica de 25 ° (dependendo da TC utilizada e da precisão da variação da linha poderia ser 1,5% a 4% da leitura)
Caixa: plástico ABS de alto impacto com classificação UL
Conectores: terminais de parafusos removíveis, reconhecidos UL, cUL (14 AWG), 600 V
Faixa de temperatura operacional: -30 a 60 ° C (-22 a 140 ° F)
Ganho de umidade operacional: 0 a 90% de HR, sem condensação
Dimensões: 8.5 cm x 14.3 cm x 3.8 cm (3.3 in. X 5.6 in. X 1.5 in.)
Peso: 295 g (10,4 oz)
Número de canais de dados: 3
