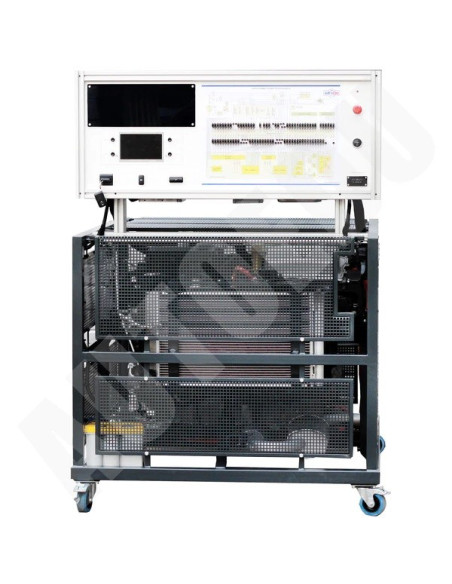

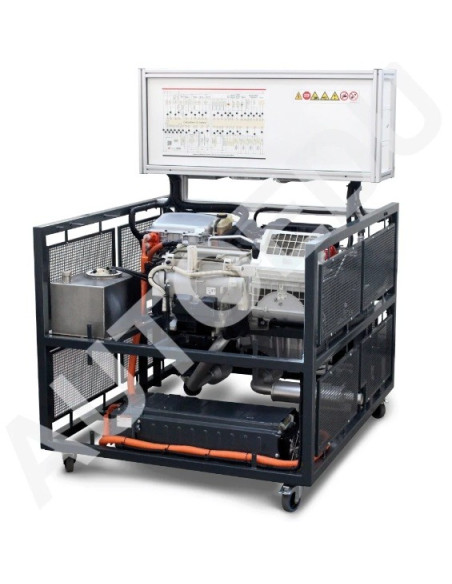

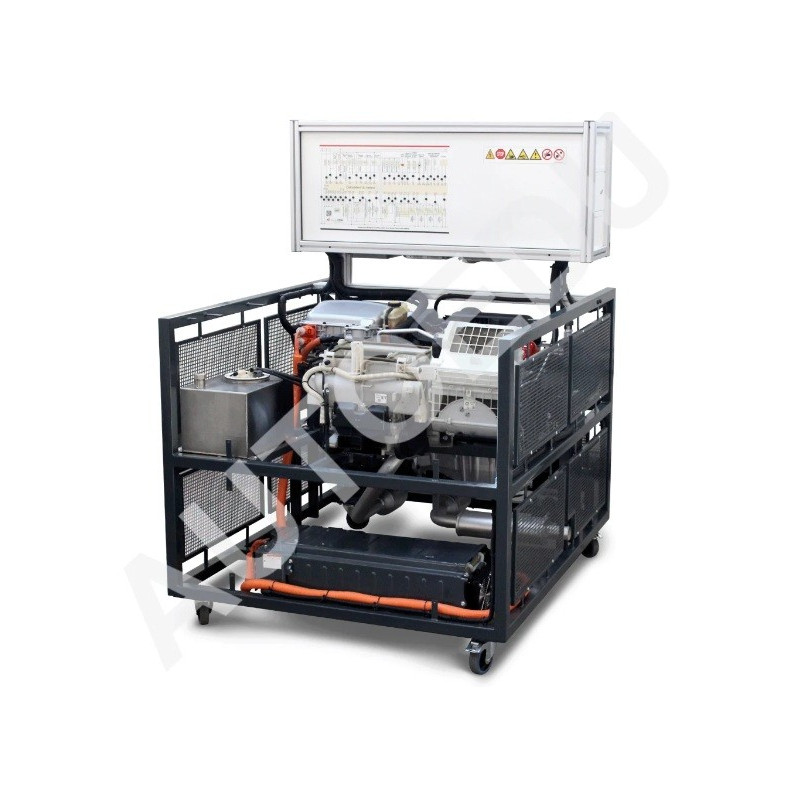

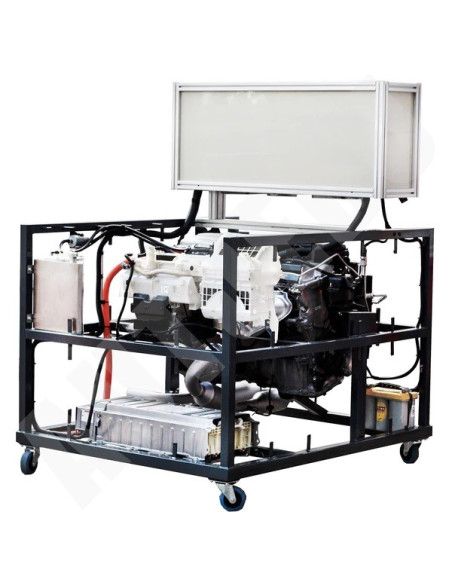

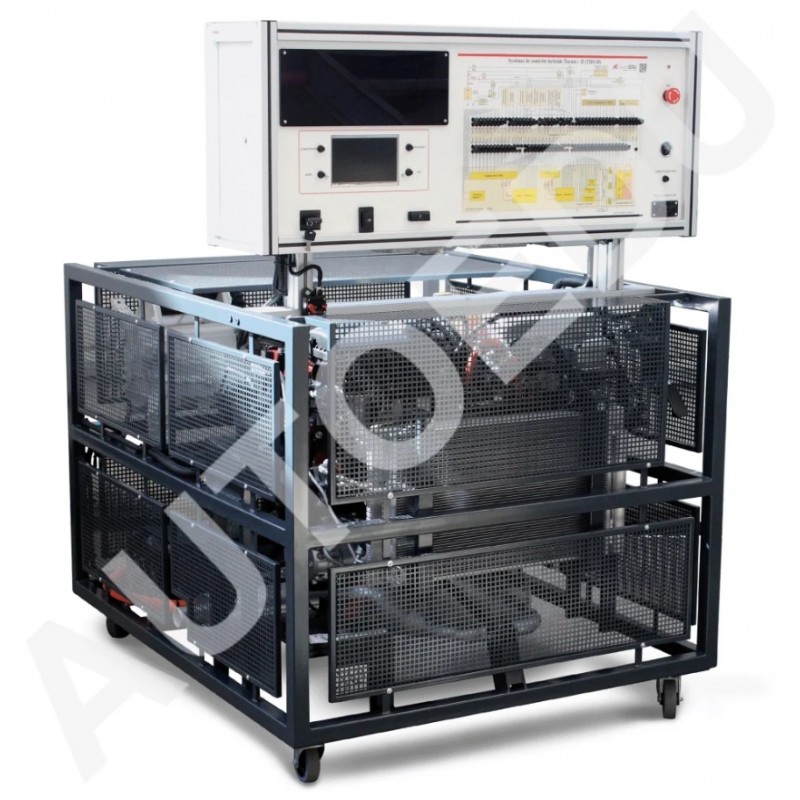

AutoEDU MVHY01 Entrenador Educativo para Motor Híbrido

Entrenador educativo de motor híbrido MVHY01 Descripción general de AutoEDU:

Explore el intrincado funcionamiento de un motor completamente funcional con el sistema de control híbrido Toyota de gasolina/eléctrico – II (THS–II), caja de cambios automática, sistema de control de clima, grupo de instrumentos, sistema de refrigeración, sistema de suministro de energía eléctrica, red de puerta de enlace CAN y sistema de escape. , y más.

Características clave:

     Cobertura integral del sistema:
         Cubre varios componentes como el motor, la caja de cambios automática, el sistema de control de clima, el grupo de instrumentos, el sistema de refrigeración, el sistema de suministro de energía eléctrica, la red de puerta de enlace CAN, el sistema de escape y más.

     Diagrama de cableado educativo:
         Equipado con un diagrama de cableado eléctrico con puentes tipo banana incorporados para mediciones y simulación de códigos de falla del sistema.

     Capacidad de simulación de fallas:
         Simule más de 50 fallas desconectando los puentes del conector tipo banana, lo que brinda experiencia práctica en el diagnóstico y solución de problemas.

     Análisis del sistema de escape:
         Mida los niveles de gases de escape antes y después del convertidor catalítico, mejorando la comprensión del control de emisiones.

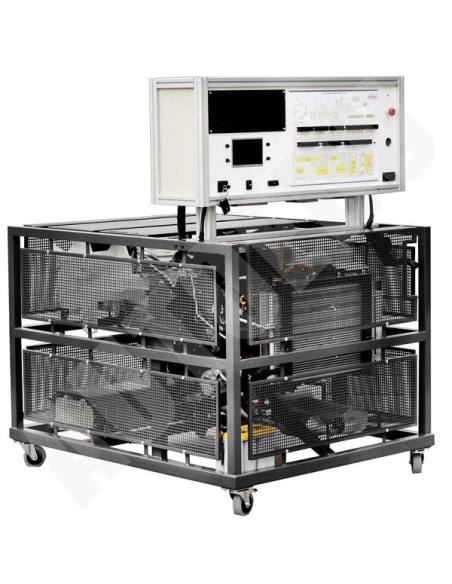

     Caracteristicas de seguridad:
         Los paneles de seguridad extraíbles protegen contra piezas calientes y giratorias, lo que garantiza un entorno de aprendizaje seguro.

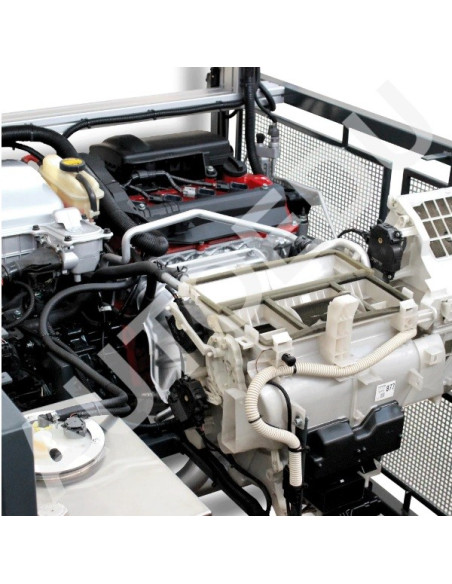

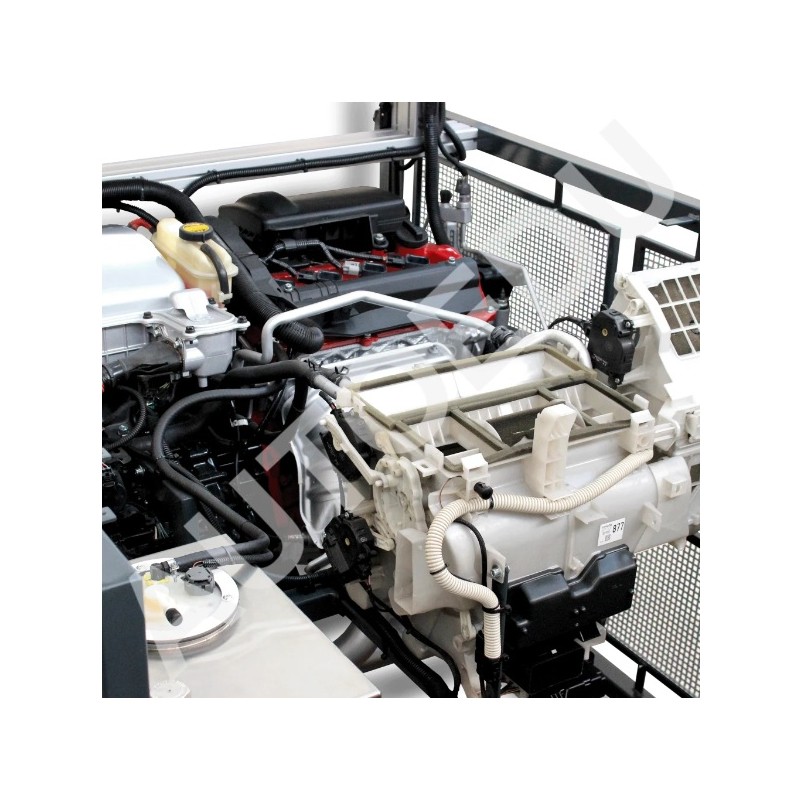

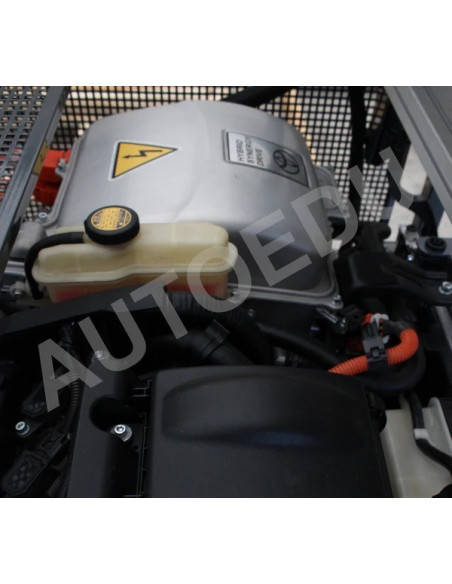

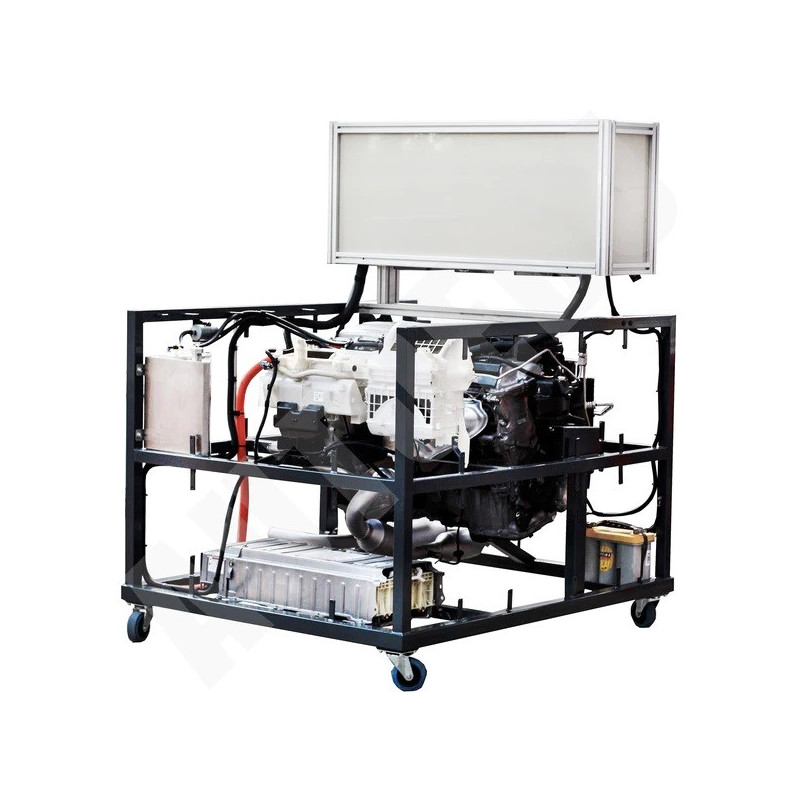

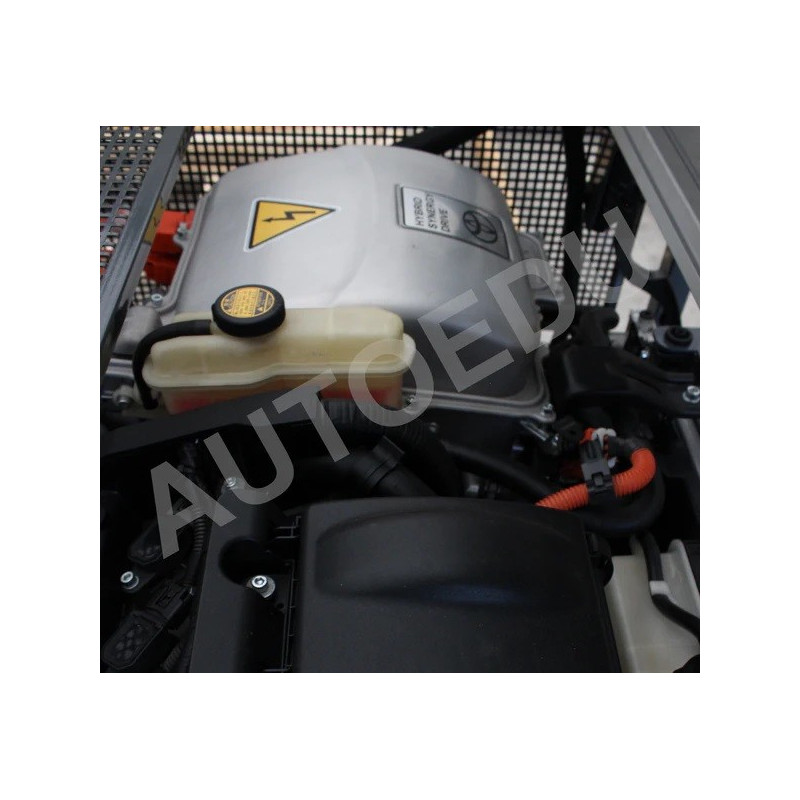

     Componentes visibles del motor:
         El motor con componentes externos es claramente visible después de retirar los paneles de seguridad, lo que permite un fácil acceso para servicio y mantenimiento.

     Sistema de control de clima:
         Sistema de control de clima automático en pleno funcionamiento con componentes esenciales como un compresor de aire acondicionado eléctrico, refrigerante R134a, acopladores de servicio y más.

     Botón de parada de emergencia integrado:
         Garantiza la seguridad durante las sesiones de entrenamiento con un botón de parada de emergencia integrado.

     Herramientas de diagnóstico y medición:
         Utilice un osciloscopio/multímetro para medir parámetros del sistema, parámetros de señales eléctricas y diagnóstico integral de la unidad de control a través del conector de diagnóstico OBD de 16 pines.

     Compatibilidad de la ECU:
         Compatible con varias ECU, incluidas la ECU del sistema de control híbrido, la ECU de la fuente de alimentación, la ECU del motor, la ECU de control de la transmisión, la ECU de la batería del vehículo híbrido, la ECU del control del clima de CA, la ECU de la puerta de enlace, la ECU de la llave transpondedora, la ECU del medidor combinado y más.

     Diseño de estructura cerrada:
         La construcción con marco de aluminio cerrado oculta el cableado interno, brindando una apariencia profesional y organizada.

     Dimensiones y peso:
         Dimensiones aproximadas: 1750x1450x1200 mm
         Peso neto: Aproximadamente 470 Kg.

     Origen:
         Fabricado en la UE con artesanía de alta calidad.

     Información del pedido:
         Número de pedido: MVHY01

El entrenador educativo de motores híbridos MVHY01 AutoEDU es un recurso invaluable para la educación automotriz, que ofrece un enfoque práctico para comprender tecnologías y sistemas complejos. Ideal tanto para profesores como para técnicos, facilita el aprendizaje efectivo y el desarrollo de habilidades en materias técnicas.

El entrenador de motor híbrido contiene estas ECU que se pueden encontrar y leer con la herramienta de escaneo:
– ECU del sistema de control híbrido
– ECU de fuente de alimentación
– ECU del motor
– ECU de control de la transmisión
– ECU de batería de vehículo híbrido
– ECU de control de climatización de CA
– ECU de puerta de enlace
– ECU de llave transpondedora
– ECU del medidor combinado
