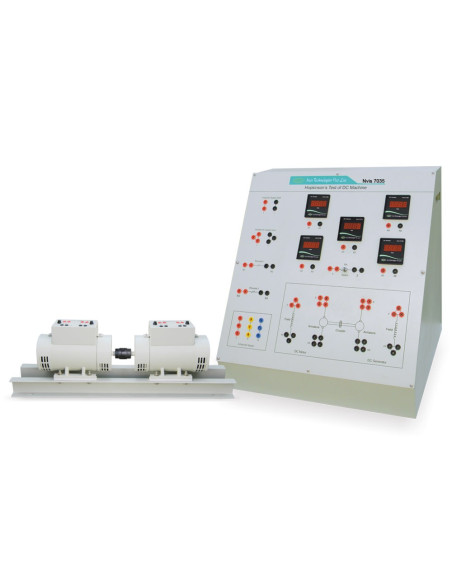

Nvis 7035 Laboratorio para Prueba de la Máquina DC de Hopkinson

Se requieren dos máquinas similares para llevar a cabo la prueba de Hopkinson. Eléctricamente, estas dos máquinas están conectadas en paralelo para determinar la eficiencia de la máquina de CC calculando las pérdidas por separado.
Los terminales separados de inducido y devanado de campo se muestran en una caja de terminales instalada en la parte superior del motor. El sistema de entrenamiento incluye terminales para reóstato y arrancadores para que estos dispositivos puedan conectarse externamente al panel.
Nvis 7035 ha sido diseñado de una manera tan fácil que los usuarios pueden observar los voltajes y la corriente de los devanados de ambos motores. Todos los dispositivos de protección tienen una posibilidad insignificante de falla o peligro.

• Caracteristicas:

- Arreglo de carga eléctrica
- Arreglo de acoplamiento del eje flexible
- La placa de control consiste en material FRP de alto grado para proporcionar la máxima seguridad a los usuarios
- Provisto de tacómetro digital
- Máquina con aislamiento Clase "B"
- Base / canal para trabajos pesados
- Terminales provistos para usar el opcional de forma externa
- Diseñado teniendo en cuenta todas las normas de seguridad
- Representación diagramática para la facilidad de las conexiones
- Tutorial de producto (CD)

- Machine Specifications: Both the machines are flexibly coupled and mounted on a “C” Channel base
- DC Machines (2 Nos.):
         -- Type: Shunt
         -- Rating: 1 HP (Also available with 2 HP and 3 HP)
         -- Voltage Rating: 220 V ± 10 %
         -- Speed: 1500 RPM ± 7.5 %
         -- Insulation: Class ‘B’
- Digital Meters used:
         -- DC Voltmeter: 300 V
         -- DC Ammeter: 5 A (4 nos.)
         -- Digital Tachometer: 20,000 RPM
- Optional:
• DC Power Supply Nvis 725 or Nvis 725A / Nvis 725B (for machines rated upto 2 HP / 3 HP respectively)
• Rheostat 5 A, 110 ohms (2 nos.)

- Estudie y obtenga las pérdidas por separado y en correspondencia. Determine la eficacia de una máquina de derivación de CC mediante la prueba de Hopkinson
