MVSPLD 1 Motor de Camion Modelo Educativo con Bomba – Linea – Inyectores (BLI) y Sistema de Suministro de Combustible

Motor de camion modelo educativo con bomba – linea – inyectores (BLI) y sistema de suministro de combustible

Descripción

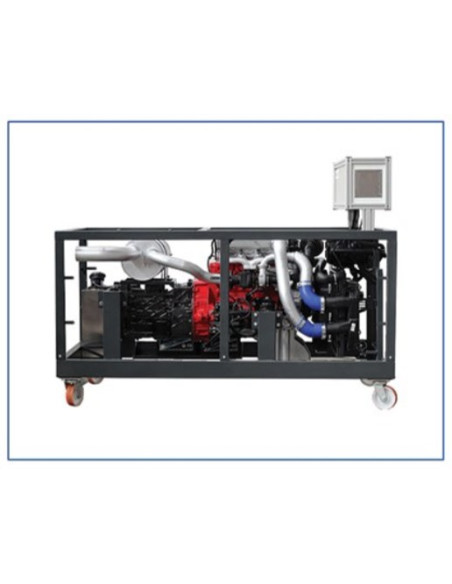

Un motor diesel completamente funcional es instalado en una estructura movible. Este motor de entrenamiento está especialmente diseñado para mostrar el sistema diesel de inyección de bomba-línea-inyectores y su estructura operacional. El motor de entrenamiento educativo está basado en un Mercedes ATEGO (reformado), con componentes originales, y un sistema de control del motor Bosch EDC.

Especificaciones técnicas y funciones

• El motor educativo tiene sistema de almacenamiento de combustible PLD, tablero de instrumentos, sistema de enfriamiento, fuente de alimentación y sistema de escape;

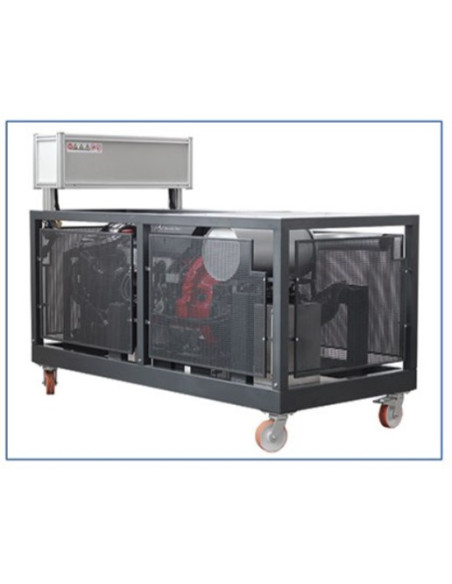

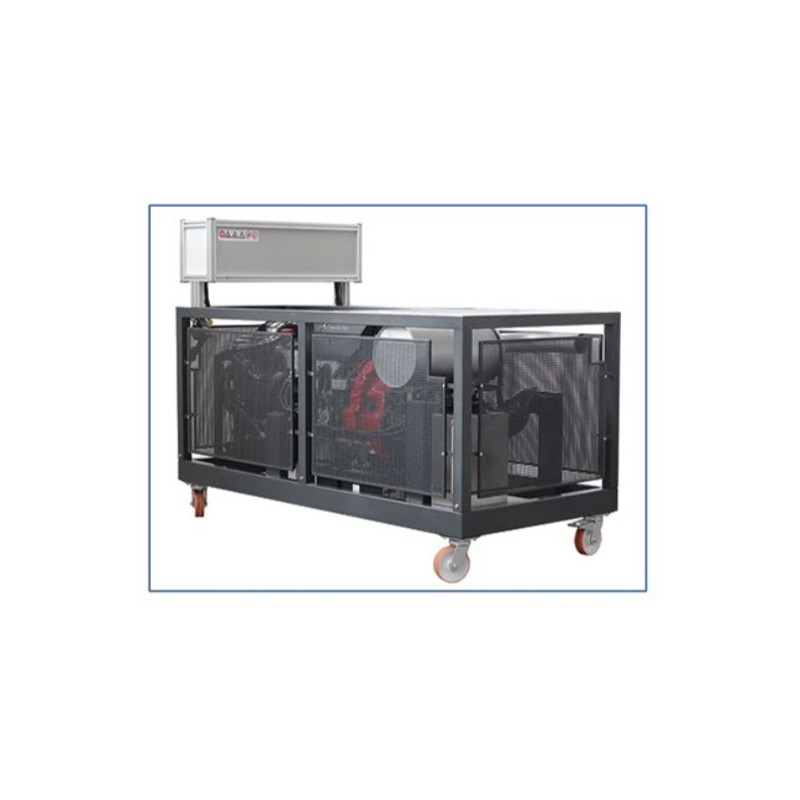

• Terminado con paneles de seguridad removibles para proteger contra las partes calientes y giratorias;
• Diagrama de cableado con conectores incorporados para la medición y simulación de falla en el sistema de códigos;
• Habilidad para simular más de 10 fallas solo desenchufando los cables conectores;
• El motor con componentes externos es claramente visible luego de remover los paneles de seguridad. Fácil acceso al motor y sus componentes para su mantenimiento;
• Botón de parado de emergencia del motor integrado;

Diagnostico y mediciones

Osciloscopio/multímetero

• Los parámetros del sistema son medidos al enchufar los cables conectores;
• Capacidad de medir los parámetros de la señal eléctrica de cada componente (como el sensor o el solenoide);

Unidades de control de diagnóstico

• Diagnóstico a través del pin conector OBD 16
• Unidad de control de identificación electrónica (ECU)
• Lectura/borrado de código de error
• Visualización de los parámetros del sistema operativo (live data)
• Activador de solenoides (Depende de la unidad de control)
• Unidad de control de codificación/configuración

Otro

• El stand tiene una estructura cerrada – el cableado interno no es visible; tablero de instrumentos, el panel de medicion y simulacion de fallas esta integrado en una estructura de aluminio cerrada;
• Dimensiones aprox.: (Alto x Largo x Ancho) 1900x2600x1100 mm
• Peso neto aprox.: 950 Kg
• Peso bruto aprox.: 1200 Kg
• Hecho en Lituania
• Certificado CE

Accesorios opcionales

• Consola de evaluación para 10 simulaciones de fallas escondidas
• Osciloscopio automotor
• Herramienta de análisis de diagnóstico OBD
• Medidor de humo Diesel
• Sistema de escape

Hay posibilidad de fabricar un modelo funcional de motor de auto o camión (petróleo o diesel) a pedido del cliente!

- El modelo educativo funcional del motor con sistema de suministro de combustible (BLI), grupo de instrumentos, sistema de enfriamiento, suministro de energía y sistema de escape;
- Completado con paneles de seguridad removibles para proteger contra partes calientes y giratorias;
- Diagrama de cableado eléctrico con puentes de conector tipo banana incorporados para mediciones y simulación de códigos de fallas del sistema;
- Posibilidad de simular más de 10 fallos desconectando los puentes tipo banana;
- Después de retirar los paneles de seguridad, el motor se ve claramente con componentes externos, fácil acceso al motor y sus componentes para servicio y mantenimiento;
- Botón de parada de emergencia del motor integrado.
- El soporte tiene una estructura cerrada - el cableado interno no es visible; El panel de instrumentos, la medición y el panel de simulación de fallas están integrados en una estructura de aluminio cerrada.
- Dimensiones aprox. (Alto x Largo x Ancho): 1900 x 2600x  1100 mm
- Peso neto aproximado: 950 Kg.
- Peso bruto aprox .: 1200 Kg.
- Fabricado en la UE
- Certificado CE
