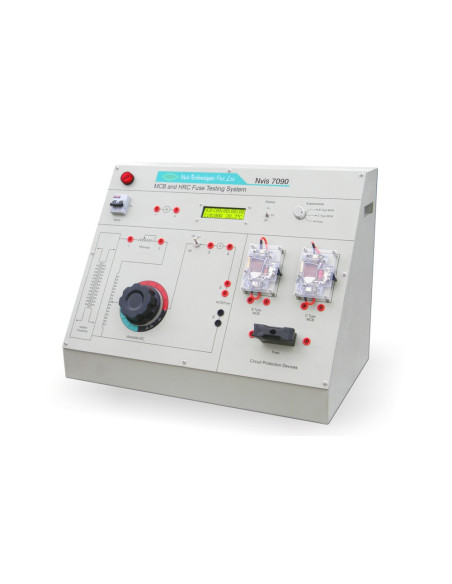

Nvis 7090 Laboratorio para Sistema de Prueba de Fusibles MCB y HRC

Nvis 7090 Laboratorio para Sistema de Prueba de Fusibles MCB y HRC es una plataforma ideal para mejorar la educación, la capacitación, las habilidades y el desarrollo entre nuestras mentes jóvenes.

Incluye B tipo MCB, C tipo MCB y fusible HRC. Estos son dispositivos de protección capaces de transportar corrientes en condiciones normales de circuito y automáticamente rompen el circuito cada vez que ocurre una sobrecarga o un cortocircuito. Nvis 7090 proporciona contenidos de aprendizaje completos para demostrar el funcionamiento interno de los fusibles MCB y HRC.

Los MCB se proporcionan en una caja transparente para visualizar las arquitecturas internas. Se proporcionan dos termómetros precisos de circuito integrado en el contacto bimetálico de los MCB para analizar el aumento y la caída de la temperatura. El temporizador digital cuenta con función de inicio y detención para estudiar las características del tiempo actual frente al tiempo de disparo. La fuente de alimentación de AC variable aislada incorporada se proporciona por seguridad. El estudiante aprenderá la diferencia en varias clases de MCB.

• Caracteristicas:


- LCD de fuente grande alfanumérica 16X2 para una mejor visibilidad
- Fuente de alimentación aislada con transformador
- Instalación de inyección de corriente variable incorporada
- MCB transparentes para comprender la arquitectura interna y su funcionamiento
- Temporizador incorporado, corriente y temperatura en LCD
- Los MCB están montados con sensor de temperatura para el análisis de temperatura actual
- Equipado con lámpara de indicación de suministro
- Diseñado teniendo en cuenta todas las normas de seguridad
- Representación diagramática para la facilidad de las conexiones
- CD material de aprendizaje

- Alimentación: 0 - 220 V AC ±10 %,50 Hz
- Single Phase Variac:
         -- Input: 230 V
         -- Output: 0 - 270 V
         -- Current: 10 A
- Single Phase Transformer:
         -- Rating: 1 kVA
         -- Input: 230 V
         -- Output: 230 V
- Experimental Setup:
         -- MCB’s: B type, 6 A
                         C type, 2 A
         -- HRC Fuse: 6 A
- Temperature Sensor (2 Nos.):
         -- Type: Mounting type
         -- Name: LM35
         -- Display Resolution: 0.1 °C
         -- Mounting: With Brass holder mounted on MCB’s
- Protective Devices: 10 A (SPN)
- Rheostat: 100 / 5 A
- Dimension (mm): W 600 x D 350 x H 450
- Weight: 22 kg (approximate)

- Estudiar las características de funcionamiento del interruptor de circuito en miniatura B - tipo 6 A. - También dibuje la hora y la temperatura actuales - Características del tiempo
- Estudiar las características de funcionamiento del interruptor de circuito en miniatura C - tipo 2 A. También dibuje la hora y temperatura actuales - Características del tiempo
- Estudiar las características de funcionamiento del fusible HRC
