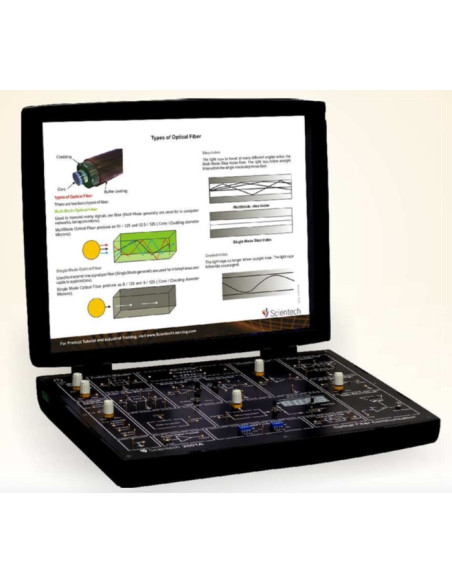

Scientech2501A TechBook para Comunicación de Fibra Óptica

• Características:

- Transceptor analógico y digital Simplex
- Canal de 660 nm con transmisor y receptor
- Modulación / demodulación AM-FM-PWM
- Generador de funciones a bordo
- Reloj a bordo y generador de datos
- En el mostrador de error de bit
- Reloj con control de cristales
- Bloques funcionales indicados a bordo mímica
- Puntos de entrada-salida y prueba proporcionados a bordo
- Enlace de voz a bordo
- Fuente de alimentación DC incorporada
- Plantilla de medición de apertura numérica y mandril para medir la pérdida por flexión
- Fallos conmutados en el transmisor y el receptor

- Transmitter: 1 no., Fiber Optic LED having peak wavelength of emission 660 nm
- Receiver: 1 no., Fiber Optic Photodetector
- Modulation Techniques: 1. AM 2. FM 3. PWM
- Drivers: 1 no. with Analog & Digital modes
- Clock: Crystal controlled Clock 4.096 MHz
- PLL Detector: 1 no.
- AC Amplifier: 1 no.
- Comparator: 1 no.
- Filters: 1 no. 4th order Butterworth, 3.4 KHz cut-off frequency
- Analog Band Width: 350 KHz
- Digital Band Width: 2.5 MHz
- Function Generator: 1 KHz Sine wave (Amplitude adjustable)
- 1 KHz Square wave (TTL) Clock Generator: 64 KHz/128 KHz/256 KHz (TTL)
- Data Generator: 15 Bit
- Noise Generator: Variable level
- Bit Error Counter: 4 digits, 7 segment display
- Voice Link: F. O. voice link using microphone & speaker (built in)
- Switched Faults: 4 in Transmitter & 4 in Receiver
- Fiber Optic Cable: Connector type Standard SMA
- Cable Type: Step indexed multimode PMMA plastic cable
- Core Refractive Index: 1.492
- Clad Refractive Index: 1.406
- Numerical Aperture: Better than 0.5
- Acceptance Angle: Better than 60 deg.
- Fiber Diameter: 1000 microns
- Outer Diameter: 2.2 mm
- Fiber Length: 0.5 m & 1 m
- Test Points: 34 nos
- Inter connections: 2 mm sockets
- Dimensions (mm): W 326 × D 252 × H 52
- Weight: 1 Kg approximately
- Operating conditions: 0-40ºC, 80% RH
- Power Supply: 110-220 V, ±10%, 50/60 Hz
- Power Consumption: 3 VA approximately
- Included Accessories: NA Measurement jig, Mandrel, Fiber cables, Microphone, Headphone, Set of Patch cords
- Optional Accessories: Optical Power Meter, 5 meter fiber cable, 10 meter fiber cable.

- Configuración de enlace analógico y digital de fibra óptica
- Sistema AM que utiliza señales de entrada analógicas y digitales
- Sistema de modulación de frecuencia
- Sistema de modulación de ancho de pulso
- Estudio de la pérdida de propagación en fibra óptica
- Estudio de la pérdida de flexión
- Medida de Apertura Numérica
- Características del enlace de comunicación de fibra óptica
- Configuración de Fiber Optic Voice Link usando AM, FM y PWM
- Estudio de fallas conmutadas en el sistema AM, FM y PWM
- Pérdida de propagación con medidor de potencia óptica
- Características V-I del LED (convertidor E - O)
- Características del detector de fotos
- Efecto de EMI en la comunicación óptica
- Medida de la tasa de errores de bits
- Estudio del patrón del ojo
