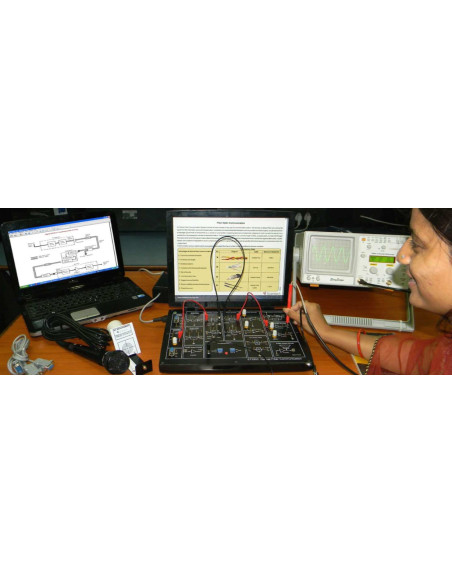

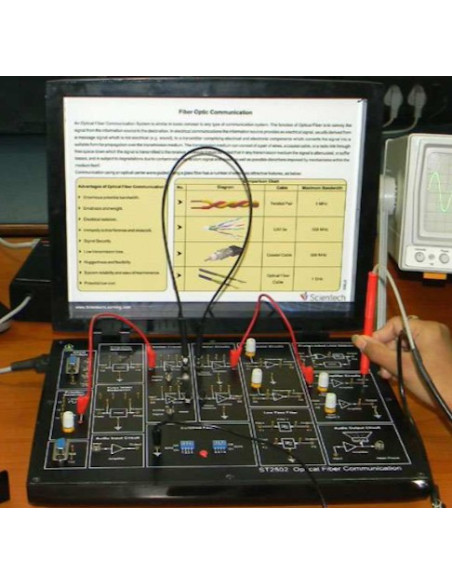

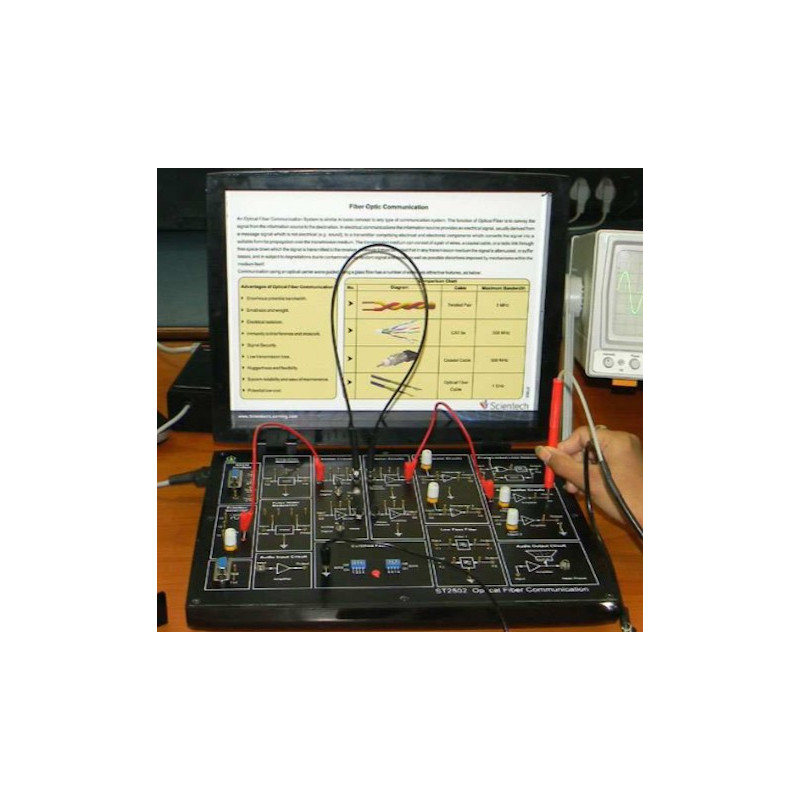

Scientech2502 TechBook para Comunicación de Fibra Óptica

Los TechBooks de Scientech son plataformas de aprendizaje compactas y fáciles de usar para proporcionar una forma moderna, portátil, completa y práctica de aprender Tecnología. Cada TechBook se proporciona con material de aprendizaje multimedia detallado que cubre la teoría básica, el procedimiento paso a paso para realizar el experimento y otra información útil.

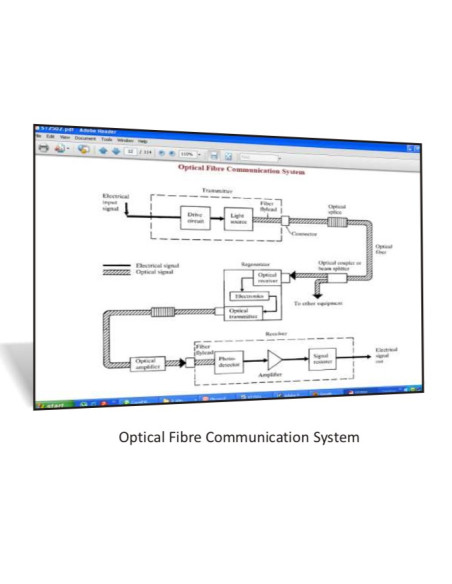

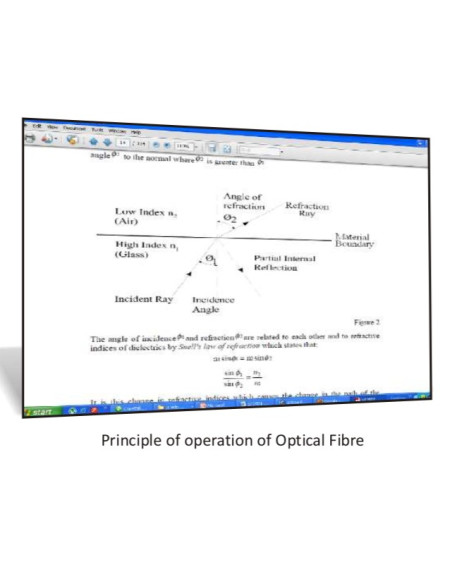

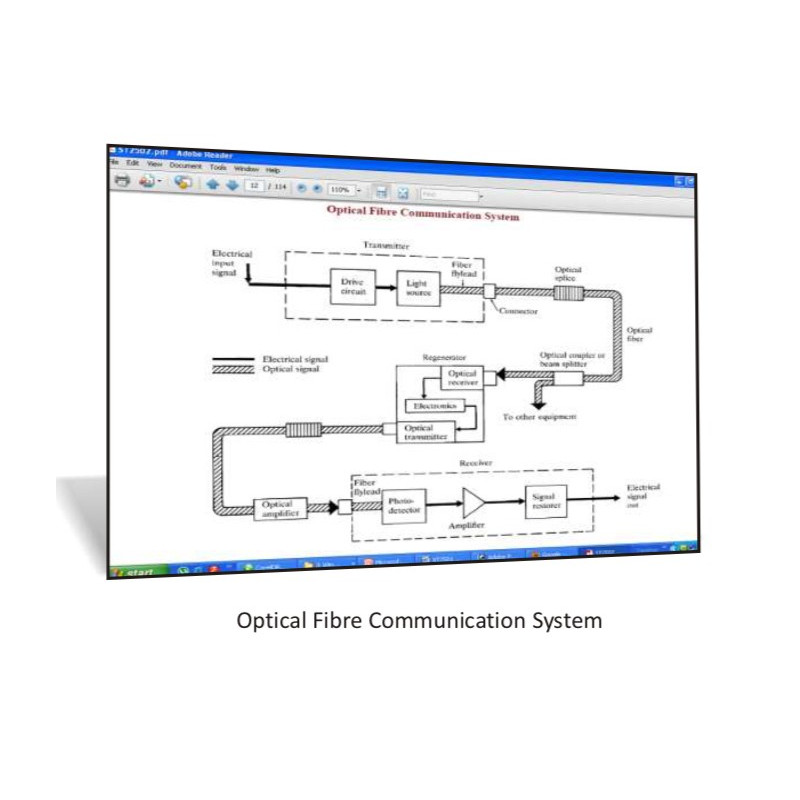

Scientech 2502 TechBook para Comunicación de Fibra Óptican está básicamente diseñado para aprender las técnicas de comunicación en Fibra Óptica. El capacitador muestra las propiedades del Transmisor y Receptor de Fibra Óptica, características del Cable de Fibra Óptica, diferentes tipos de técnicas de Modulación / Demodulación y comunicación de PC a PC a través del enlace de fibra mediante la interfaz RS232. También se puede usar para demostrar diversas técnicas de comunicación digital a través del enlace de fibra óptica utilizando los libros de tecnología Scientech de comunicación digital.

• Características:

- Transceptor analógico y digital dúplex completo
- Módulo único que cubre una gran cantidad de experimentos, incluidos los experimentos con el medidor de potencia óptica
- Canal de 660 nm y 950 nm (Fuente de láser opcional) con transmisor y receptor
- Modulación / demodulación AM-FM-PWM
- PC-PC com. con puertos y software RS232
- Generador de funciones a bordo
- Reloj de cristal controlado
- Bloques funcionales indicados a bordo mímica
- Puntos de entrada-salida y prueba proporcionados a bordo
- Enlace de voz a bordo
- Fuente de alimentación DC incorporada
- Plantilla de medición de apertura numérica y mandril para medir la pérdida por flexión
- Fallos conmutados en el transmisor y el receptor

- Transmitter:  2 nos.,Fiber Optic LED having peak wavelength of emission 660 nm & 950 nm (Optional LASER source)
- Receiver: 2 nos., Fiber Optic Photodetector
- Modulation Techniques: AM, FM, PWM.
- Drivers: 1 no. with Analog & Digital modes
- AC Amplifier: 2 nos
- Clock: Crystal controlled Clock 4.096 MHz
- PLL detector: 1 no
- Comparator: 2 nos
- Filters: 2 nos. 4th order Butterworth, 3.4 KHz cut-off frequency
- Analog Band Width: 350 KHz
- Digital Band Width: 2.5 MHz
- Function Generator:
          -- 1.1 KHz Sine wave (Amplitude adjustable)
          -- 2.1 KHz square wave (TTL)
- Voice Link: F.O. voice link using microphone & speaker (built in)
- PC-PC Communication: Using2channelRS232
- Port: RS232 9 Pin
- Baud Rate: 19200 baud
- Switched Faults: 4 in Transmitter & 4 in Receiver
- Fiber Optic Cable: Connector type standard SMA

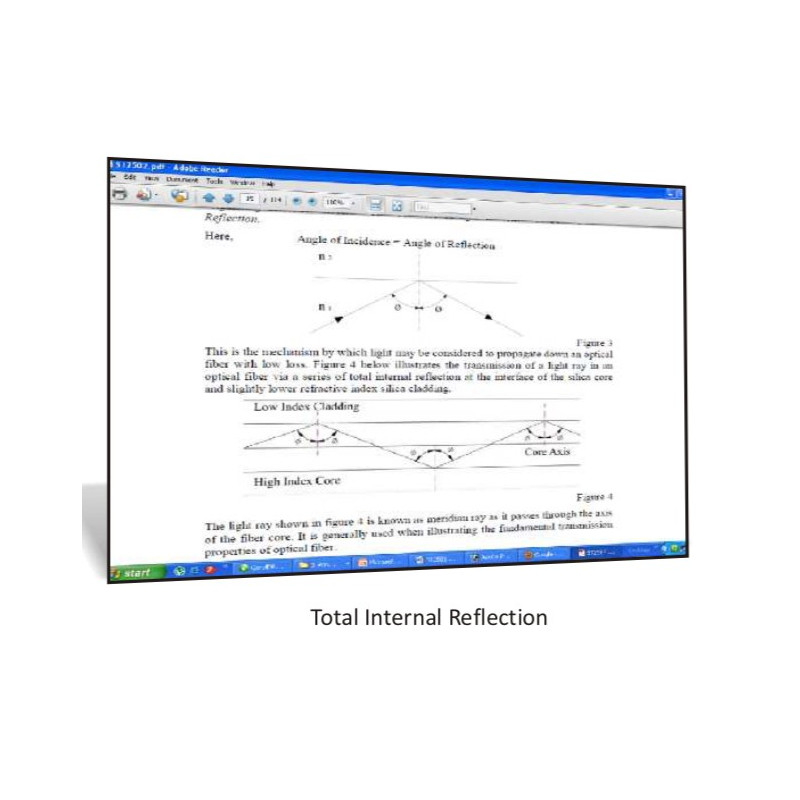

- Cable Type: Step indexed multimode PMMA plastic
- Core Refractive Index: 1.492
- Clad Refractive Index: 1.406
- Numerical Aperture: Better than 0.5

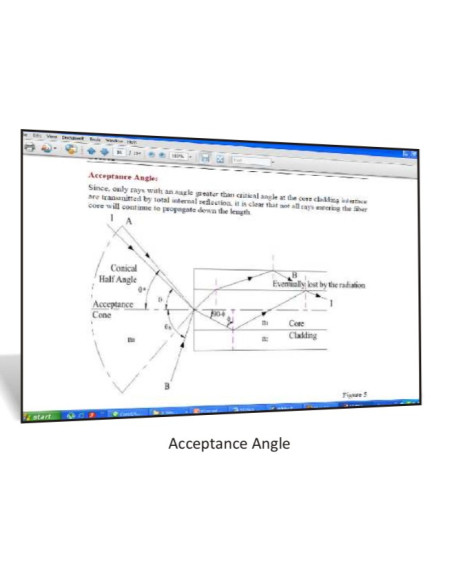

- Acceptance Angle: Better than 60 deg
- Fiber Diameter: 1000 microns
- Outer Diameter: 2.2 mm
- Fiber Length: 0.5m & 1m
- Test Points: 50 nos.
- Inter connections: 2 mm sockets
- Dimensions (mm): W 326 × D 252 × H 52
- Weight: 2.4 Kg approximately
- Power Supply: 110-220V,±10%,50/60Hz
- Power Consumption: 4.5 VA approximately
- Operating Condition: 0-40ºC, 80% RH
- Product Tutorial: Online (Theory, procedure, reference results, etc)
- Included Accessories: NA measurement jig, Mandrel, Fiber Cables,
Microphone, Headphone, Set of Patch Cords, PC-PC
communication Software
- Optional Accessories: Optical Power Meter, 5 meter fiber cable,10 meter fiber cable.

- Configuración de enlace analógico y digital de fibra óptica
- Sistema AM que utiliza señales de entrada analógicas y digitales
- Sistema de modulación de frecuencia y sistema de modulación de ancho de pulso
- Estudio de la pérdida de propagación, la pérdida de flexión y la medición de la apertura numérica
- Características del enlace de comunicación de fibra óptica
- Configuración de Enlace de voz de fibra óptica usando amplitud, frecuencia y modulación PWM
- Estudio de fallos conmutados en el sistema AM, FM y PWM
- Comunicación de computadora duplex completo con puertos RS232 y software
- Características V-I del LED (convertidor E - O)
- Características del detector de fotos
