KL-920 Sistema Avanzado de Comunicación Digital

KL-920 se implementa con su alta velocidad MCU, DSP y alta flexibilidad de dispositivo FPGA, dando a los estudiantes oportunidades de instalación y observación de los señales de datos digitales en cada estado de transmisión.

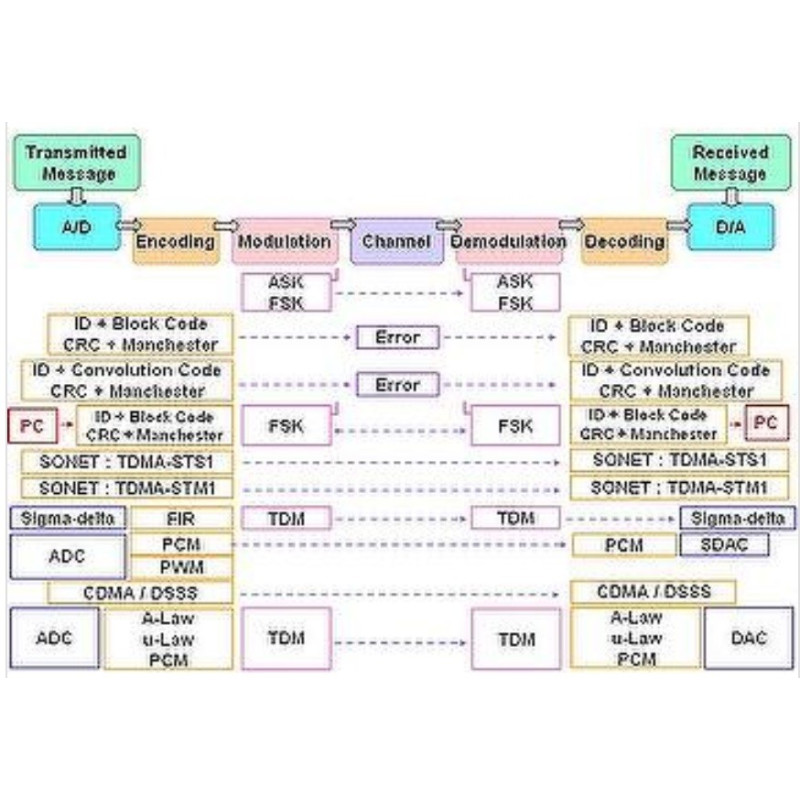

Aprendiendo temas que incluyen transmisiones inalámbricos ASK/ FSK en banda ISM, técnica de Códec FEC (código de bloque y código convolucional), formación de datos digital (preámbulo, ID, FEC y CRC), codificación de Mánchester, transportación de trama SONET (STS-1 y STM-1), TDMA, PCM, TDM, DSSS, CDMA, filtro digital, etc...

Caracteristicas:

1. Formato de datos de transmisión digital completo que incluye bit de inicio, preámbulo, identificador, datos con FEC
     codificación, codificación CRC y bit de parada
2. Todos los datos de transmisión digital están codificados con el código de Manchester antes de transmitir a través de ASK o FSK
     modulador
3. Datos programables, velocidad de datos, preámbulo, identificador y ruido de los interruptores DIP
4. La codificación FEC, el mecanismo CRC y la codificación Manchester se pueden incluir o ignorar antes de la conexión inalámbrica
     Transmisión ISM.
5. Transmita y reciba 3 conjuntos de señales de audio en el canal TDMA a través de los cuadros STS1 y STM1
6. Transmisión TDM de doble canal con señal de audio modulada por PCM o compañía A-Law / μ-Law

KL-96021
(1) Modulación de datos de espectro ensanchado
(2) Codificación de datos serial Mánchester

KL-96022
(1) Decodificación de datos serial Mánchester
(2) Identificación de datos serial
(3) Decodificación de datos serial de espectro ensanchado
(4) Transceptor ASK banda ISM
(5) Transceptor FSK banda ISM

KL-96023
(1) Configuración de error de código Hamming
      a. 4bit de datos + 3 bit código de corrección de errores
      b. 7 bit de datos + 4 bit código de corrección de errores
(2) Código CRC
(3) Codificación de datos serial digital
(4) Codificación de datos serial digital (incluye Mánchester)

KL-96024
(1) Verificación del código ID
(2) Detección y código CRC
(3) Corrección de error/ demodulación FEC datos serial digital
(4) Datos serial digital ( incluye Mánchester)
     Demodulación FEC/ corrección de error
(5) Datos serial digital (código Mánchester)
      Modulación/ demodulación ASK/ FSK

KL-96025
(1) Entrelazado de datos serial digital
(2) Codificación de convolución de datos serial digital
(3) Código CRC
(4) Codificación de datos serial digital
(5) Codificación de datos serial digital (incluye Mánchester)

KL-96026
(1) Verificación del código ID
(2) Detección y código CRC
(3) Datos serial digital (código Mánchester)
     FEC demodulación viterbi/ error de corrección
(4) Datos serial digital (código Mánchester)
      ASK/ FSK modulación/ demodulación

KL-96027
(1) Transceptor FSK banda ISM
(2) Prueba de transmisión/ recepción 1 byte de datos
(3) Verificación de código ID
(4) Prueba de transmisión/ recepción señal analógica
(5) Prueba de transmisión/ recepción (configuración de PC) 64 byte de datos
(6) Corrección de error FEC (configuración de PC) 64 byte de datos

KL-96028
(1) Modulación TDMA comunicación de red digitalizada de voz
      a. Datos digital
      b. Señal análoga + datos digital
(2) Demodulación TDMA comunicación de red digitalizada de voz
      a. Datos digital
      b. Señal análoga + datos digital

KL-96029 & KL-96030
(1) Codificación de sistema SONET-STM1
(2) Decodificación de sistema SONET-STM1

KL-96031
(1) Alta resolución y alta frecuencia de muestreo CODEC serial ADC/ DAC
(2) Filtro FIR DSP-Based
(3) Operación ADC alta velocidad
(4) Convesión SDAC y PCM
(5) Modulación PWM

KL-96032
(1) Modulación CDMA
(2) Modulación y demodulación de código Ortogonal CDMA
(3) Modulación DSSS
(4) Modulación y demodulación DSSS

KL-96033
(1) Compansión de señal digital μ-Law (14 bit)
(2) Compansión de señal digital A-Law (13 bit)
(3) Compresión de datos serial digital TDM (Mater/ slave)
(4) Compresión de señal análogo TDM (Master/ slave)
(5) Expansión de datos serial digital TDM (Master/ slave)
(6) Expansión de señal análogo TDM (Master/ slave)
