CERTIFICADO CE

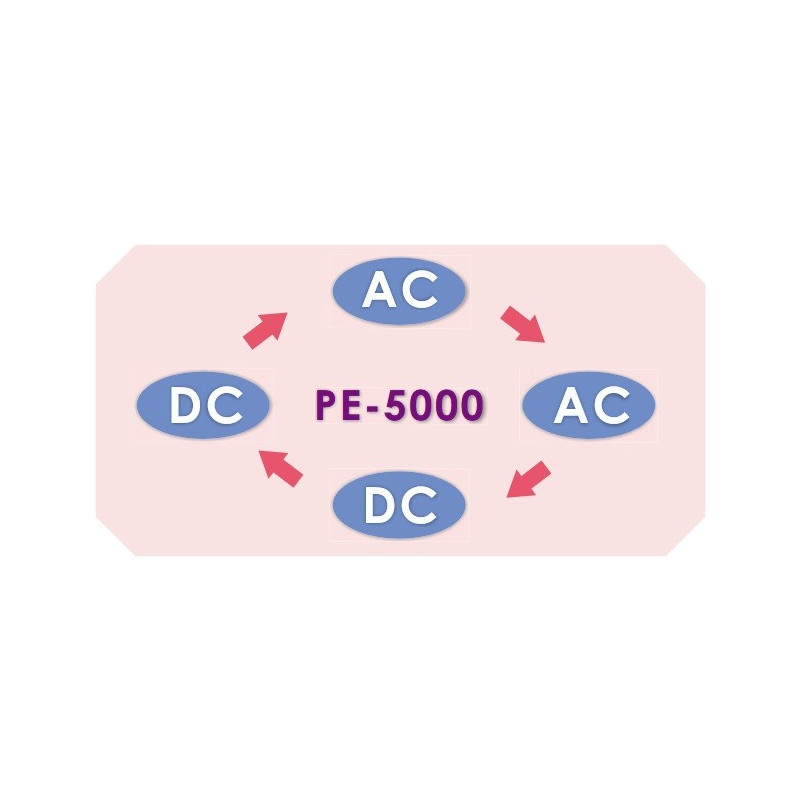

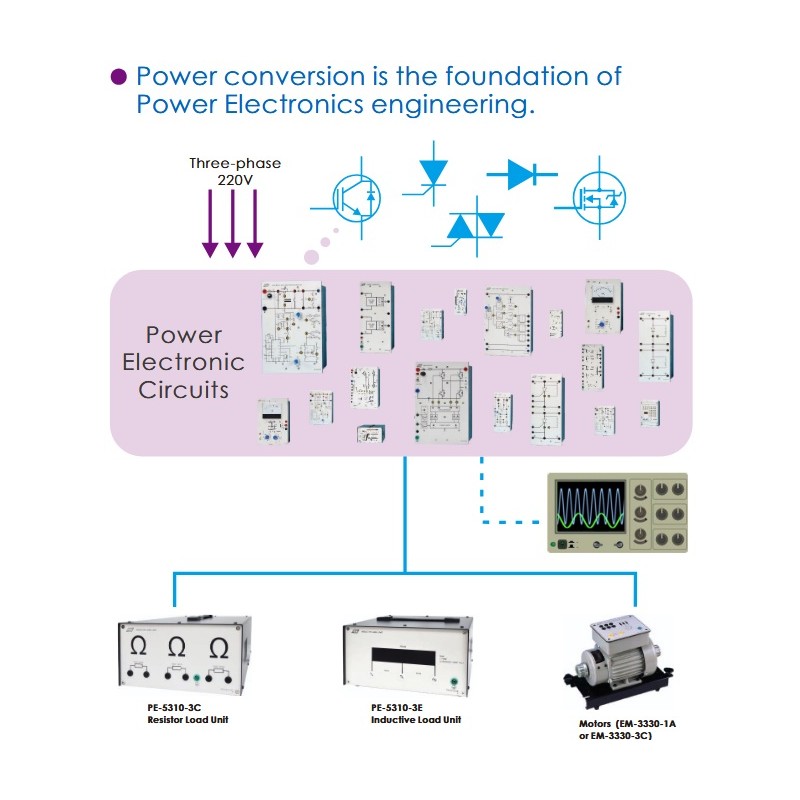

◆ El sistema PE-5000 combina potencia, electrónica y control.
◆ Tiene una amplia gama de aplicaciones, desde la electrónica de estado sólido hasta el control y la conversión de energía eléctrica.
◆ Los circuitos más comunes de electrónica de potencia incluyen rectificadores, choppers e inversores.

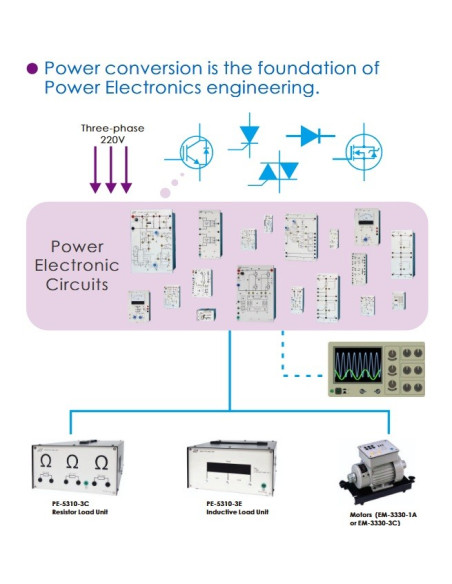

◆ Los módulos experimentales incluyen convertidores, una fuente de alimentación, módulos de carga, control y prueba.

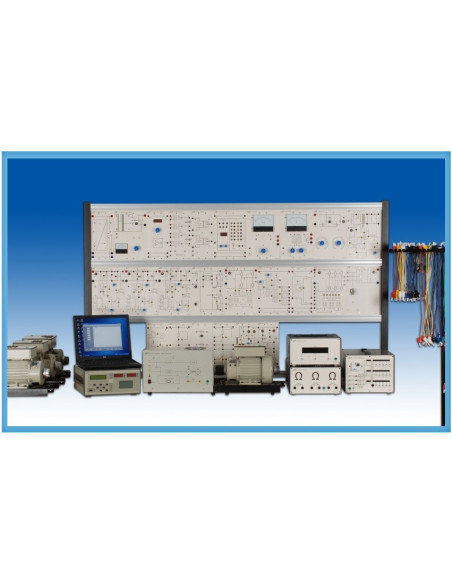

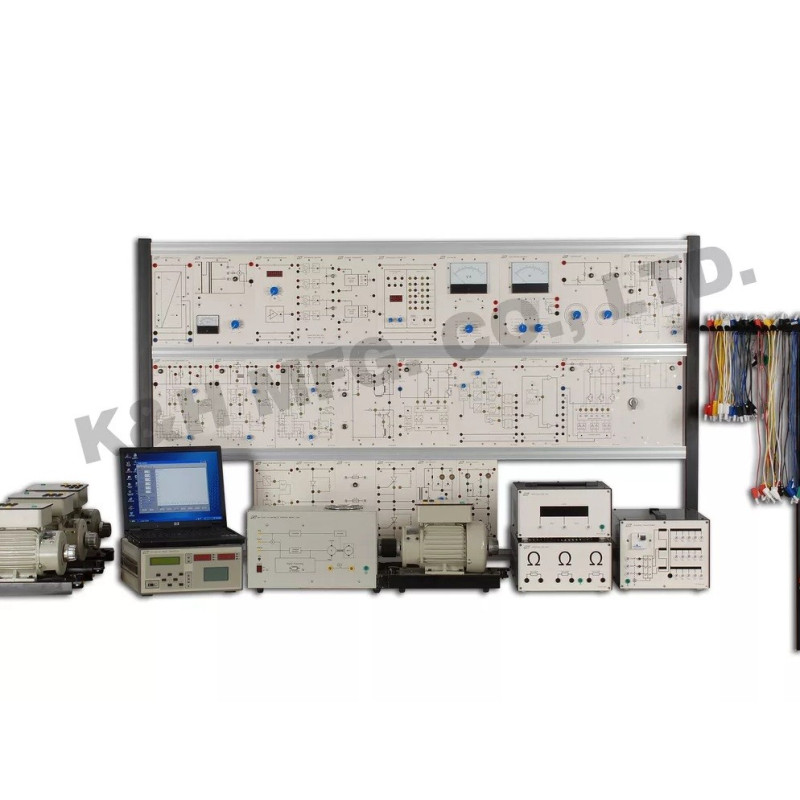

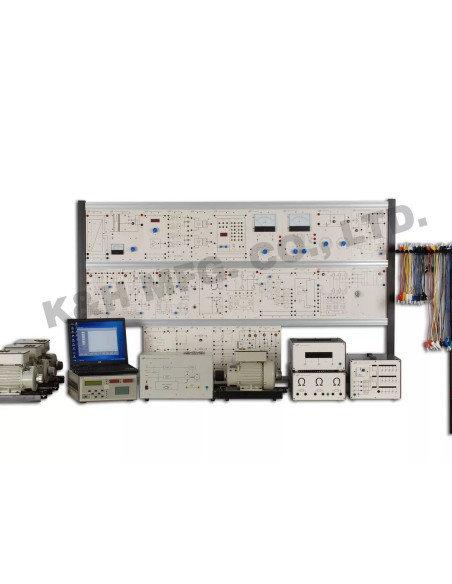

El sistema PE-5000 consiste en 28 módulos experimentales, contiene motor de jaula de ardilla trifásica, carga, control y dispositivo de medición. PE-5000 incluye rectificador monofásico, rectificador trifásico, DC choppers, inversor y aplicaciones de experimentos.

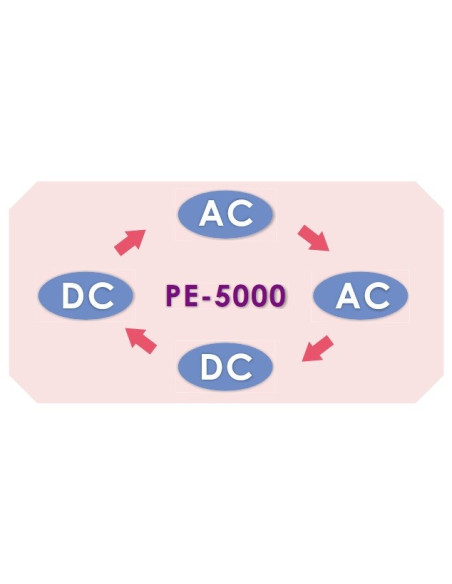

PE-5000 es una combinación de enegía, electrónica y control. Contiene amplia aplicación de electrónica de estado sólido para el control y la conversión de potencia eléctrica. Los circuitos de potencia electrónica contienen rectificadores, choppers e inversores. Para la experimentación de los módulos PE-5000 incluyen convertidor, fuente de alimentación, carga, control y módulos de prueba. Los módulos de experimentación e instrumentos son introducidos y demostrados en las experimentaciones posteriores.

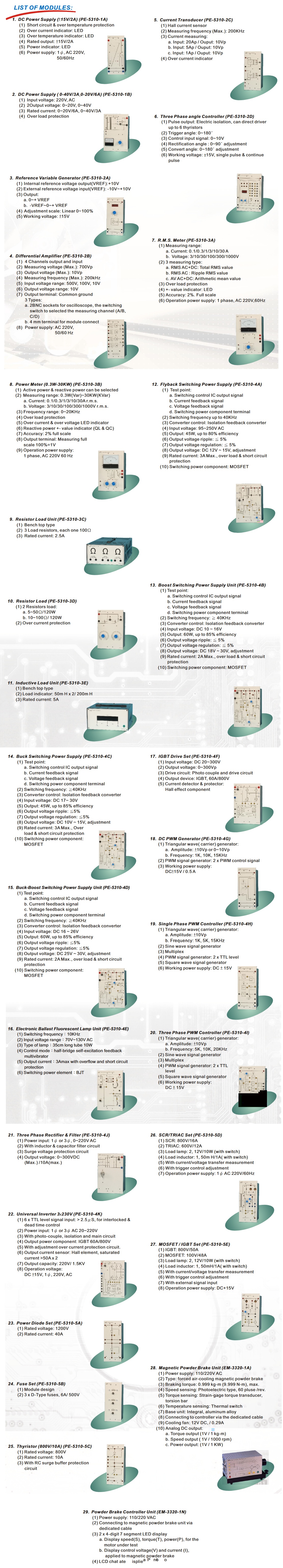

El Sistema de Entrenamiento en Electrónica de Potencia PE-5000 incluye los siguientes Módulos de Experimento:
PE-5310-1AFUENTE DE ALIMENTACIÓN DE CC (±15 V/2 A)
PE-5310-1B FUENTE DE ALIMENTACIÓN DE CC (0-40 V/3 A, 0-20 V/6 A)
PE-5310-2A GENERADOR DE VARIABLE DE REFERENCIA
PE-5310-2B Amplificador diferencial
PE-5310-2C Transductor de corriente
PE-5310-2D Controlador de ángulo trifásico
PE-5310-3A Medidor de valor eficaz
PE-5310-3B Medidor de potencia (0,3 W-30 kW)
PE-5310-3C Unidad de carga resistiva
PE-5310-3D Carga resistiva
PE-5310-3E UNIDAD DE CARGA INDUCTIVA
PE-5310-4A FUENTE DE ALIMENTACIÓN CONMUTADA FLYBACK
PE-5310-4B FUENTE DE ALIMENTACIÓN CONMUTADA BOOST
PE-5310-4C FUENTE DE ALIMENTACIÓN CONMUTADA BUCK
PE-5310-4D FUENTE DE ALIMENTACIÓN CONMUTADA BUCK-BOOST
PE-5310-4E BALASTRO ELECTRÓNICO PARA LÁMPARA FLUORESCENTE
PE-5310-4F CONJUNTO DE CONTROLADOR IGBT
PE-5310-4G GENERADOR PWM DE CC
PE-5310-4H CONTROLADOR PWM MONOFÁSICO
PE-5310-4I CONTROLADOR PWM TRIFÁSICO
PE-5310-4J RECTIFICADOR Y FILTRO TRIFÁSICO
PE-5310-4K INVERSOR UNIVERSAL 3×230 V
PE-5310-5A JUEGO DE DIODOS DE POTENCIA - 3 piezas
PE-5310-5B JUEGO DE FUSIBLES
PE-5310-5C TIRISTOR - 3 piezas
PE-5310-5D JUEGO DE SCR/TRIAC
PE-5310-5E JUEGO DE MOSFET/IGBT
PE-5310-5F SCR CC CONJUNTO DE CORTADORES
PE-5340-3A TRANSFORMADOR DE AISLAMIENTO
EM-3340-3B TRANSFORMADOR DE SISTEMA (A 220 V TRIFÁSICO)
EM-3310-1E MÓDULO DE ALIMENTACIÓN TRIFÁSICA
EM-3320-1C UNIDAD DE FRENO DE POLVO MAGNÉTICO
EM-3320-1N CONTROLADOR DE FRENO
EM-3330-1A MÁQUINA DE IMAN PERMANENTE DE CC
EM-3330-3C MOTOR DE JAULA DE ARDILLA TRIFÁSICO
EM-3380-2B BANCARIO EXPERIMENTAL - TRES CAPAS

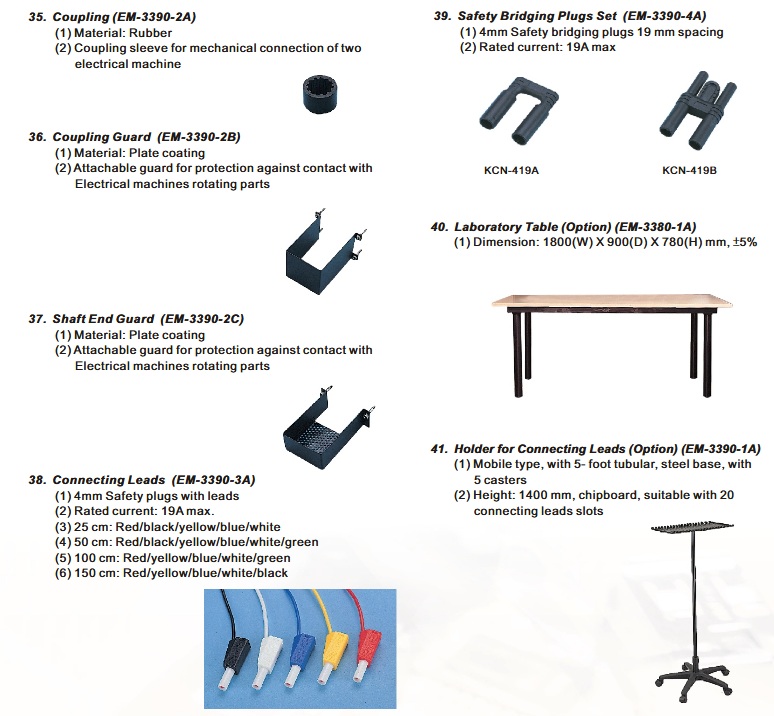

EM-3390-2A ACOPLAMIENTO
EM-3390-2B PROTECTOR DE ACOPLAMIENTO
EM-3390-2C PROTECTOR DE EXTREMO DE EJE
EM-3390-3A CABLES DE CONEXIÓN
EM-3390-4A JUEGO DE CONECTORES DE SEGURIDAD
EM-3390-1A Atril PORTACABLES DE CONEXIÓN
EM-3380-1A MESA DE LABORATORIO
MANUAL
El usuario debe preparar localmente el siguiente equipamiento para operar el PE-5000:
► ALIMENTACIÓN TRIFÁSICA
► MULTÍMETRO DIGITAL
► OSCILOSCOPIO DE ALMACENAMIENTO DIGITAL
► PC/PORTÁTIL (NO NECESARIO)
Capítulo 1 : Mediciones Básicas y Características de SCR y TRIAC
1-1: Medición de voltaje de fuente trifásica.
1-2: Osciloscopio de almacenamiento digital y amplificador diferencial.
1-3: Medición y característica de SCR
1-4: Medición y característica de TRIAC
Capítulo 2 : Rectificador Monofásico y Controlador de Voltaje AC
(AC→DC、AC→AC)
2-0: Medición de pulso trigger
2-1: Rectificador no controlada de media onda monofásico
2-2: Rectificador no controlada de onda completa monofásico
2-3: Rectificador controlada de media onda monofásico
2-4: Rectificador controlada de onda completa monofásico
2-5: Rectificador semi-controlada de onda completa simétrico monofásico
2-6: Rectificador semi-controlada de onda completa asimétrico monofásico
2-7: Controlador de voltaje AC semi-controlada monofásico
2-8: Controlador de voltaje AC de completo control monofásico
Capítulo 3 : Rectificador Trifásico y Controlador de Voltaje AC (AC→DC、AC→AC)
3-1: Rectificador no controlada de media onda trifásico
3-2: Rectificador no controlada de onda completa trifásico
3-3: Rectificador controlada de media onda trifásico
3-4: Rectificador semi-controlada de onda completa trifásico
3-5: Rectificador de completo control de onda completa trifásico
3-6: Controlador de voltaje AC semi-controlada de onda completa trifásico
3-7: Controlador de voltaje AC de completo control de onda completa trifásico
Capítulo 4 : DC Choppers (DC→DC)
4-0: Medición de la característica IGBT
4-1: Controlador DC PWM
4-2: DC chopper cuadrante simple
4-3: DC chopper dos cuadrante
4-4: DC chopper cuatro cuadrante
4-5: DC chopper SCR
Capítulo 5 : Inversor (AC→DC→AC)
5-1: Controlador PWM monofásica
5-2: Inversor monofásica
5-3: Controlador PWM trifásica
5-4: Inversor trifásica
Capítulo 6 : Aplicaciones de Potencias Electrónicas
6-0: Medición de las características de potencia MOSFET
6-1: Fuente de alimentación de interruptor buck
6-2: Fuente de alimentación de interruptor boost
6-3: Fuente de alimentación de interruptor buck-boost
6-4: Fuente de alimentación de interruptor flyback
6-5: Balasto electrónico
