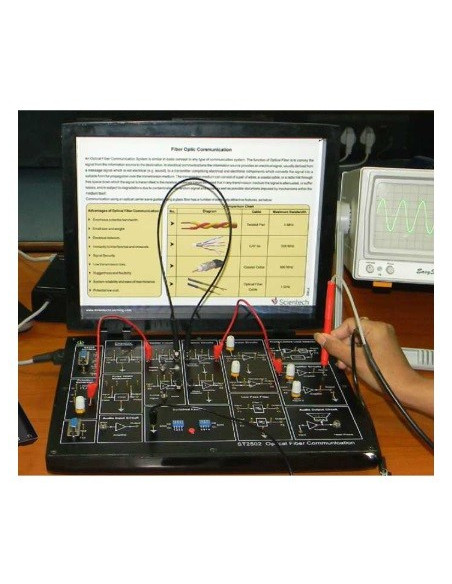

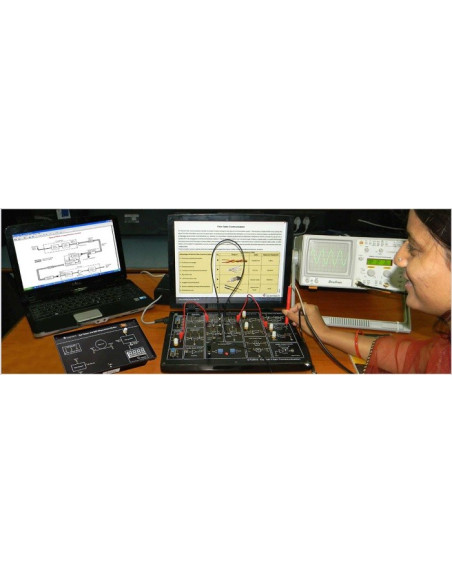

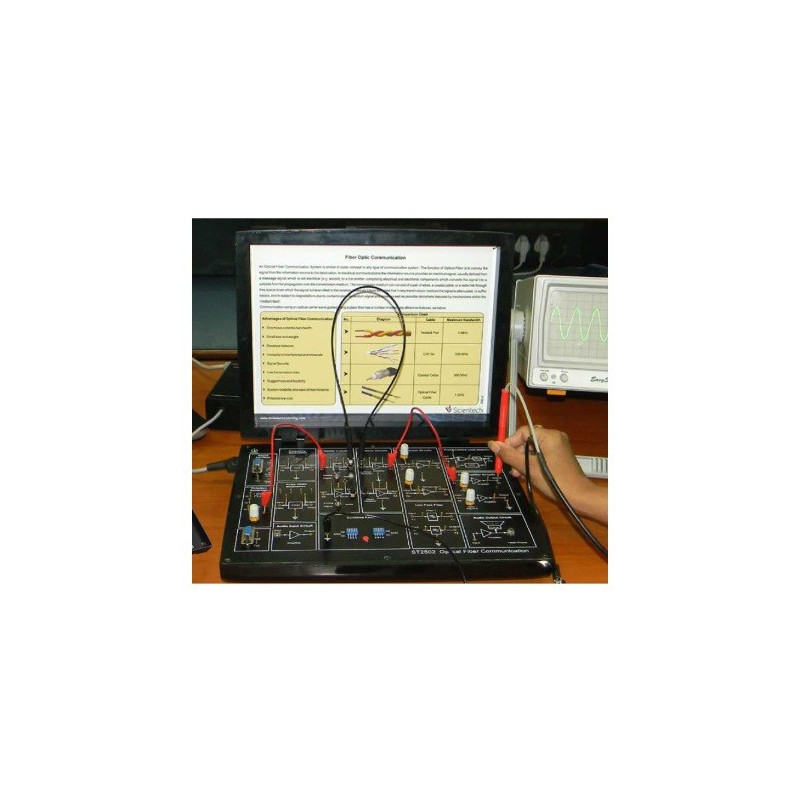

Scientech2502A TechBook para Comunicación de Fibra Óptica

El TechBook de comunicación avanzada por fibra óptica 2502A demuestra el método Full Duplex para transmitir información de un lugar a otro mediante el envío de pulsos de luz a través de una fibra óptica. La luz forma una onda electromagnética que se modula para transportar información.

Este modelo está diseñado para aprender las técnicas de comunicación en fibra óptica. El TechBook muestra las propiedades del transmisor y receptor de fibra óptica, las características del cable de fibra óptica, los diferentes tipos de técnicas de modulación / demodulación y la comunicación de PC a PC a través de un enlace de fibra utilizando la interfaz RS232. También se puede utilizar para demostrar varias técnicas de comunicación digital a través de un enlace de fibra óptica utilizando los TechBooks de comunicación digital de Scientech. El estudio del patrón ocular y el experimento de medición de BER se pueden realizar junto con un módulo adicional.

• Características:

- Transreceptor analógico y digital full duplex

- Módulo único que cubre una gran cantidad de experimentos, incluidos experimentos con medidor de potencia óptica

- Canal LED de fibra óptica de 660 nm y 950 nm con transmisor y receptor

- Fuente LÁSER (opcional) en lugar de Fuente LED

- Modulación / demodulación AM-FM-PWM

- Comunicación de PC a PC con software y puertos RS232

- Generador de funciones a bordo

- Reloj controlado por cristal

- Bloques funcionales indicados a bordo

- Puntos de prueba y entrada-salida proporcionados

- Enlace de voz a bordo

- Fuente de alimentación de CC incorporada

- Plantilla de medición de apertura numérica y mandril para medición de pérdida por flexión

- Generador de datos con reloj seleccionable (64/128/256 KHz)

- Generador de ruido con ganancia variable

- Observación del patrón ocular y medición de la tasa de errores de bits

- Contador de errores de bit de cuatro dígitos

- Fallas conmutadas en transmisor y receptor

- Transmisor: 2 números, LED de fibra óptica con una longitud de onda máxima de emisión de 660 nm y 950 nm (fuente LÁSER opcional)

- Receptor: 2 números, Fotodetector de fibra óptica

- Técnicas de modulación: AM, FM, PWM

- Controladores: 1 no. con modos analógico y digital

- Amplificador de CA: 2 números

- Reloj: Reloj controlado por cristal 4.096 MHz

- Detector PLL: 1 número

- Comparador: 2 números

- Filtros: 2 números Butterworth de 4 órdenes, frecuencia de corte de 3.4 KHz

- Ancho de banda analógica: 350 KHz

- Ancho de banda digital: 2.5 MHz

- Generador de funciones: Onda sinusoidal de 1 KHz (Amplitud ajustable) Onda cuadrada de 1 KHz (TTL)

- Enlace de voz: Enlace de voz de fibra óptica usando micrófono y altavoz ( integrado)

 -Comunicación PC-PC: Usando 2 canales RS232

- Puerto: RS232 (9 pines)

- Velocidad en baudios: 19200

- Fallas conmutadas: transmisor de 4 pulgadas y receptor de 4 pulgadas

- Cable de fibra óptica: tipo de conector estándar SMA

- Tipo de cable: Plástico PMMA multimodo indexado escalonado

- Índice de refracción central: 1.492

- Índice de refracción del revestimiento: 1.406

- Apertura numérica: mejor que 0,5

- Ángulo de aceptación: mejor que 60 grados.

- Diámetro de la fibra: 1000 micrones

- Diámetro exterior: 2,2 mm

- Longitud de la fibra: 0,5 my 1 m

- Puntos de prueba: 50 nos.

- Interconexiones: casquillos de 2 mm

- Dimensiones (mm): W 326 D 252 H 52

- Peso: 2,4 Kg aproximadamente

- Fuente de alimentación: 110-220 V, ± 10%, 50/60 Hz

- Consumo de energía: 4,5 VA aproximadamente

- Condición de funcionamiento: 0-40C, 80% RH

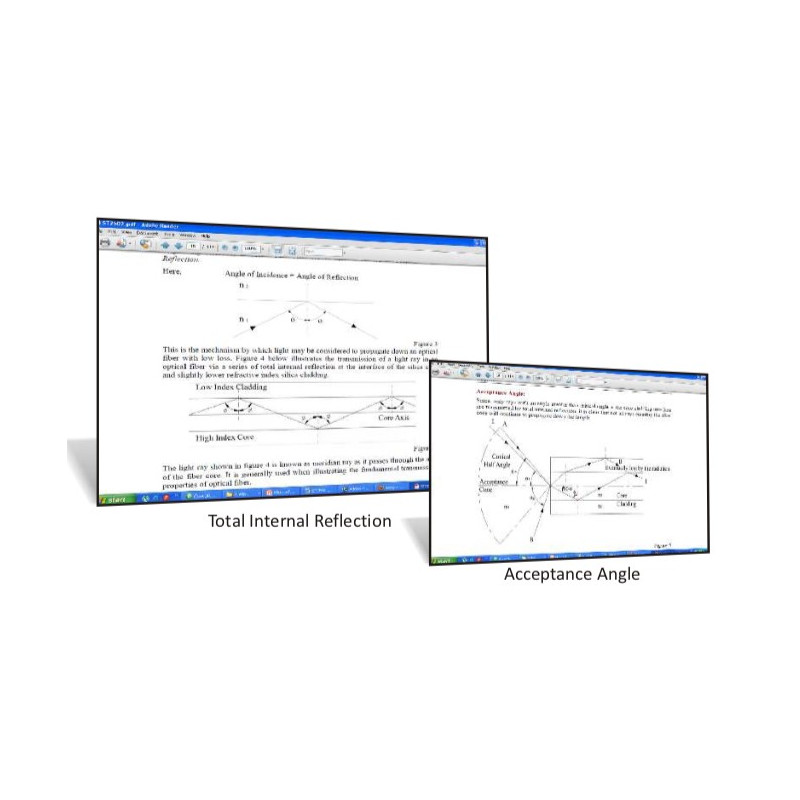

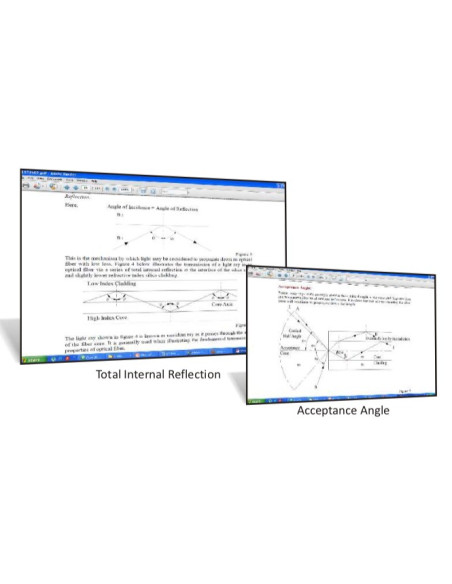

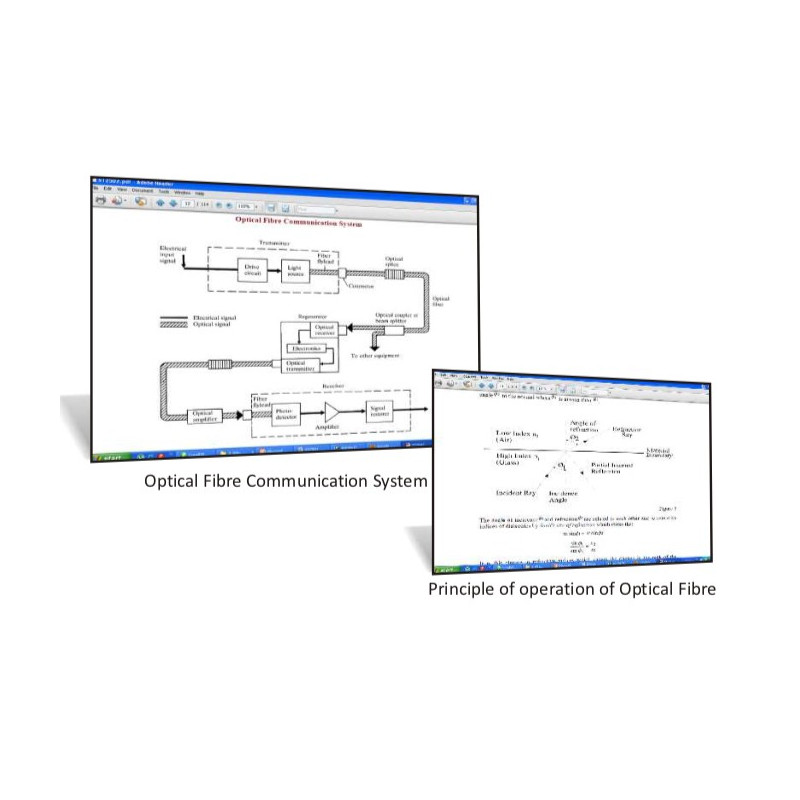

- Tutorial de producto: online (teoría, procedimiento, resultados de referencia, etc).

 -Accesorios incluidos: plantilla de medición de apertura numérica, mandril, cables de fibra, micrófono, auriculares, juego de cables de conexión, software de comunicación PC-PC, patrón de ojos y módulo de medición BER, fuente de alimentación TechBook.

- Opcional: Medidor de potencia óptica, cable de fibra de 5 metros, cable de fibra de 10 metros, fuente LÁSER.

• Alcance del aprendizaje:

- Configuración de un enlace analógico y digital de fibra óptica

- Sistema AM que utiliza señales de entrada analógicas y digitales

- Sistema de modulación de frecuencia y sistema de modulación de ancho de pulso

- Estudio de la pérdida de propagación, pérdida de flexión y medición de la apertura numérica

- Características del enlace de comunicación de fibra óptica

- Configuración de enlace de voz de fibra óptica usando amplitud, frecuencia y PWM

- Estudio de modulación de fallas conmutadas en sistemas AM, FM y PWM

- Comunicación de computadora Full Duplex usando puertos RS232 y software

- Características V-I del LED (convertidor E - O)

- Características del fotodetector

• Experimentos con patrón de ojos y módulo de medición BER:

- Medición de la tasa de errores de bits

- Estudio del patrón ocular
