MVCR2 Motor Educacional a Diesel com Sistema CR 4 (Common Rail) EURO 4

- Sistema totalmente funcional
- Diagnóstico via soquete de diagnóstico OBD de 16 pinos.
- Contatos abertos para componentes e circuitos do sistema de medição.
- Simulações de código de falha.

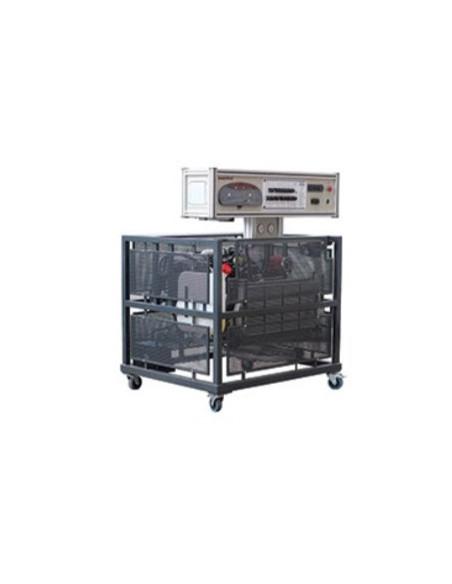

O modelo de motor diesel autônomo e totalmente operacional é instalado em um quadro móvel. Este motor de treino foi especialmente concebido para demonstrar o sistema de injecção diesel Common Rail e a estrutura operacional. O motor de treinamento educacional é baseado nos componentes originais da Renault (restaurados) com o sistema de controle funcional do motor Bosch EDC 15.

• Diagnóstico e Medição

Osciloscópio / multímetro
- Os parâmetros do sistema são medidos conectando-os ao conector banana;
- Capacidade de medir os parâmetros do sinal elétrico de cada componente do sistema (como sensor ou atuador);

Diagnóstico da unidade de controle.
- Diagnóstico através do conector de diagnóstico OBD de 16 pinos.
- Identificação da unidade de controle eletrônico (ECU).
- Leitura / exclusão de códigos de falha.
- Visualização de parâmetros do sistema operacional (dados ao vivo)
- Ativação dos atuadores (depende da unidade de controle).
- Adaptação do acelerador.
- Codificação / configuração da unidade de controle.

- O modelo educacional funcional do motor com sistema de abastecimento de combustível CR, painel de instrumentos, sistema de refrigeração, sistema de alimentação e sistema de escape;
- Completo com painéis de segurança removíveis para proteção contra peças quentes e rotativas;
- Diagrama de fiação elétrica com jumpers de conector banana embutidos para medições e simulação de códigos de falha do sistema;
- Capacidade de simular mais de 20 falhas, desconectando os jumpers do conector Banana;
- O motor com componentes externos é claramente visível após a remoção dos painéis de segurança. Fácil acesso ao motor e seus componentes para manutenção e manutenção;
- Botão de parada de emergência do motor integrado.

• Osciloscópio / multímetro

- Os parâmetros do sistema são medidos conectando-os ao conector banana;
- Capacidade de medir os parâmetros do sinal elétrico de cada componente do sistema (como sensor ou atuador);
