Scientech2501 TechBook para Comunicação de Fibra Óptica

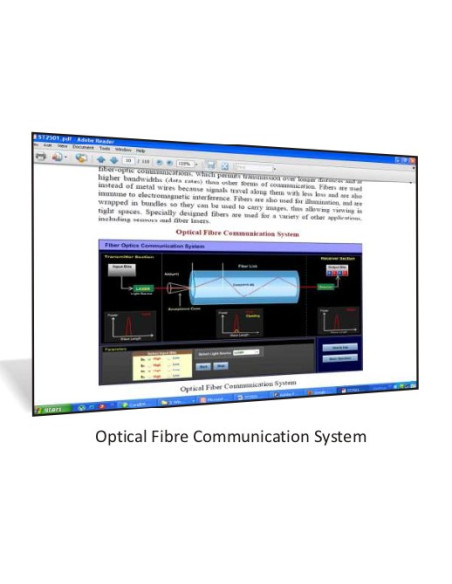

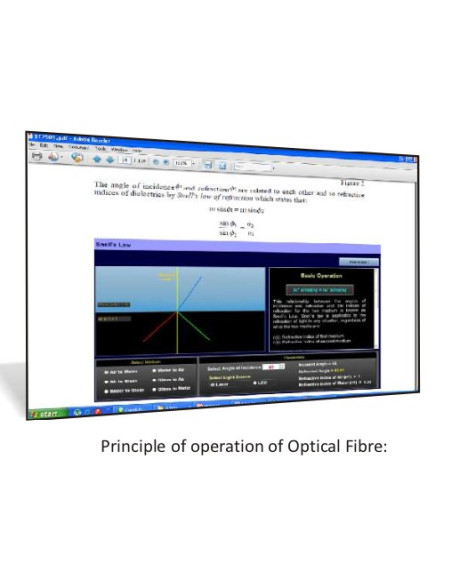

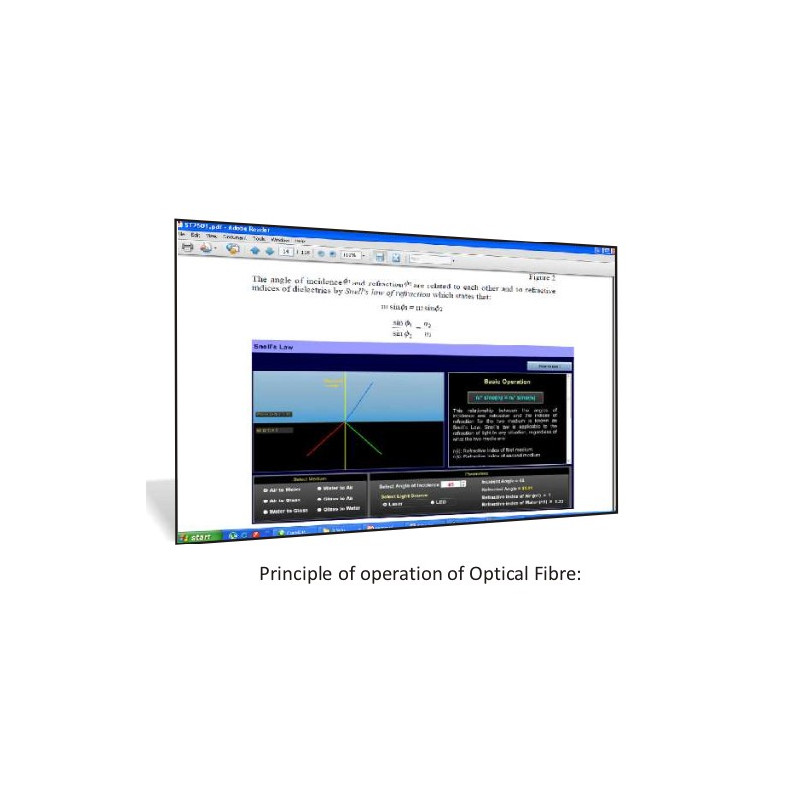

Princípio de funcionamento da fibra ótica

Scientech2501 TechBook para Comunicação de Fibra Óptica

Name: Scientech2501 TechBook para Comunicação de Fibra Óptica
Brand: SCIENTECH TECHNOLOGIES
SKU: Scientech2501

Referencia: Scientech2501 - Marca: SCIENTECH TECHNOLOGIES

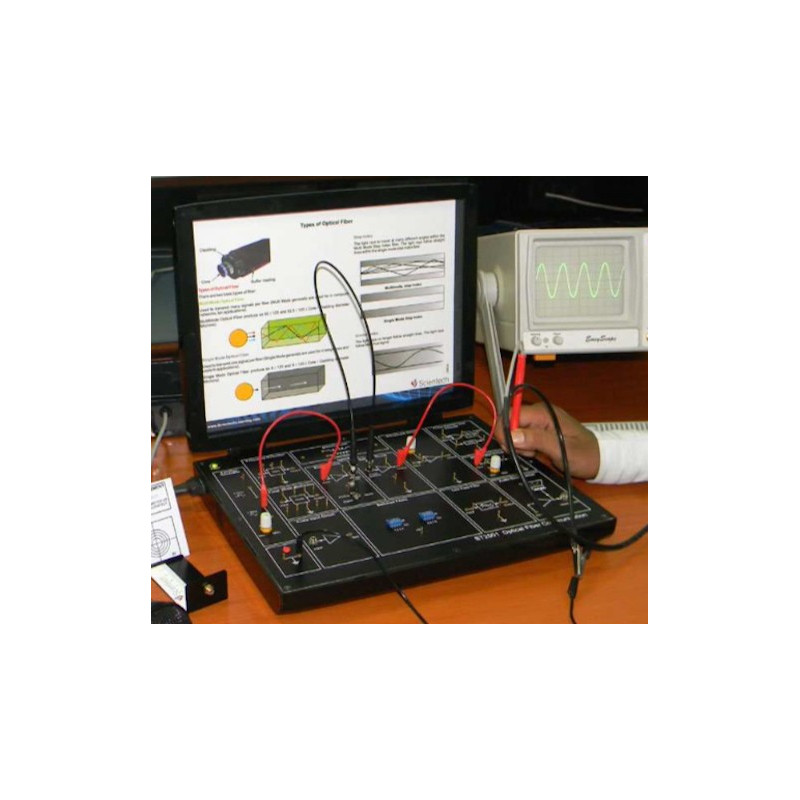

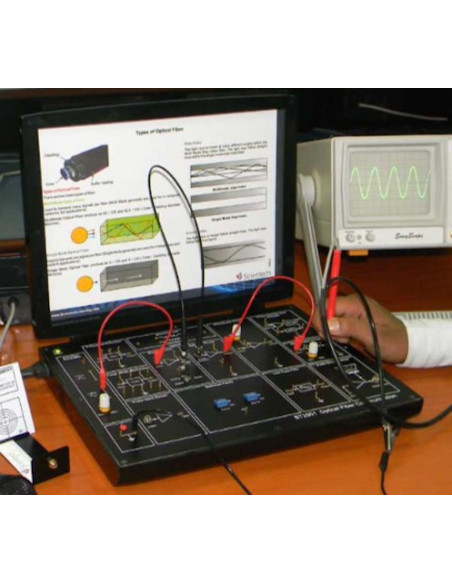

Scientech2501 TechBook para Comunicação de Fibra Óptica demonstra o método simplex de transmitir informações de um lugar para outro enviando pulsos de luz através de uma fibra óptica. O Techbook demonstra as propriedades do transceptor digital e analógico Simplex, características do cabo de fibra ótica, técnicas de modulação / demodulação. Um grande número de experimentos está incluído na pasta de trabalho e muito mais pode ser feito usando o Scientech 2501.

Pedir Orçamento

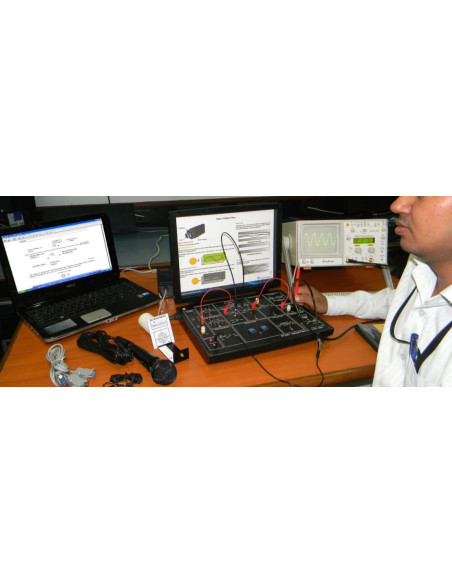

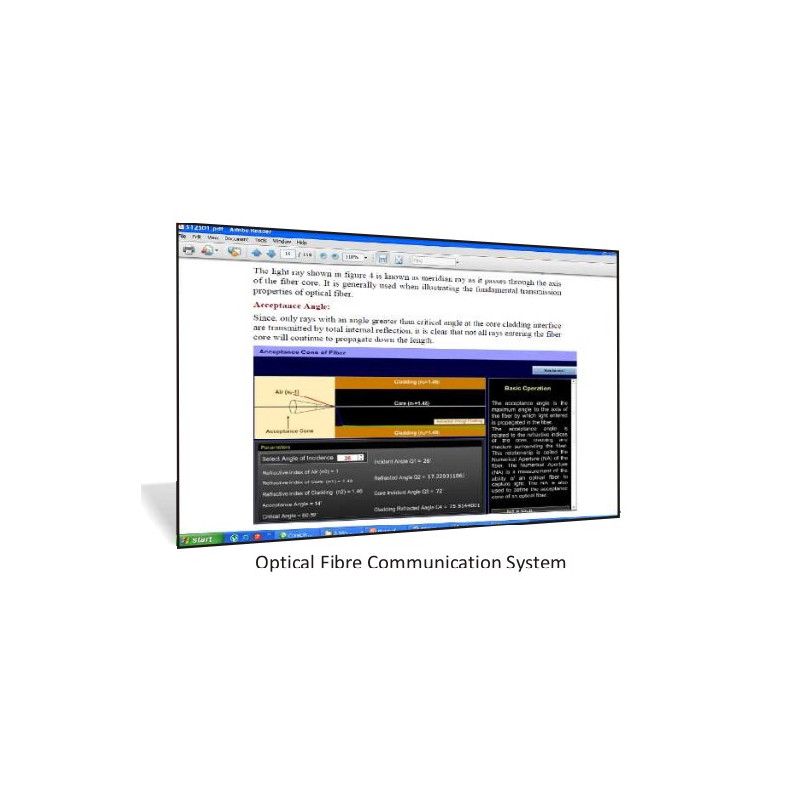

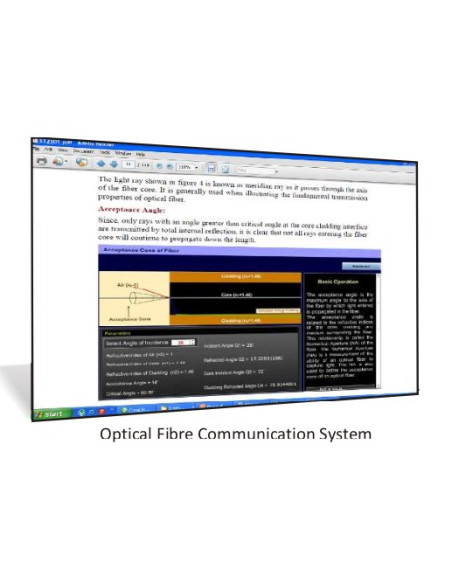

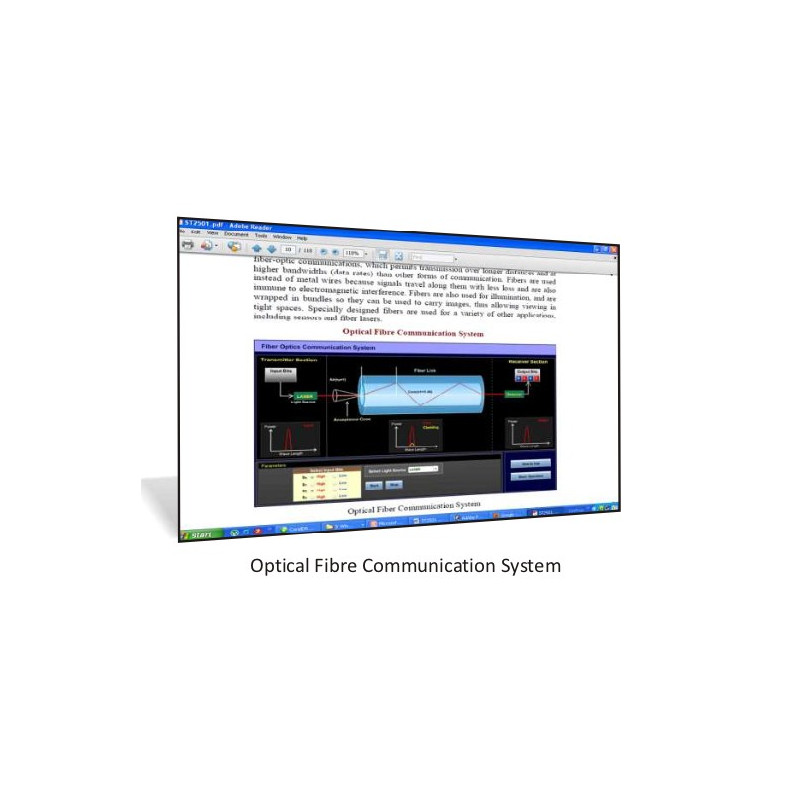

Os Scientech TechBooks são plataformas de aprendizado compactas e fáceis de usar que fornecem uma maneira moderna, portátil, abrangente e prática de aprender Tecnologia. Cada TechBook é fornecido com material de aprendizagem multimídia detalhado que cobre a teoria básica, o procedimento passo a passo para conduzir o experimento e outras informações úteis.

Características:

- Transceptor analógico e digital simplex
- canal de 660 nm com transmissor e receptor
- Modulação / demodulação AM-FM-PWM
- Gerador de funções a bordo
- Relógio de cristal controlado
- Blocos funcionais indicados na placa de simulação
- Pontos de entrada-saída e de ensaio previstos a bordo
- Ligação de voz a bordo
- Fonte de alimentação DC embutida
- Modelo de medição de abertura numérica e mandril para perda por flexão incluído
- Falhas comutadas no transmissor e no receptor
- Tutorial de produto on-line

- Transmitter: 1 no., LED 660 nm
- Receiver: 1 No., Fiber Optic Photodetector
- Modulation Techniques: 1. AM 2. FM 3. PWM
- Drivers: 1 No. with Analog & Digital modes
- Clock: Crystal Controlled Clock 4.096 MHz
- PLL Detector: 1 no.
- AC Amplifier: 1 no.
- Comparator: 1 no.
- Filters: 1 No. 4th order Butterworth, 3.4 KHz cut-off Frequency
- Analog Band Width: 350 KHz
- Digital Band Width: 2.5 MHz
- Function Generator:
     -- 1 KHz Sine wave (Amplitude adjustable)
     -- 1 KHz square wave (TTL)
- Voice Link: F. O. Voice link using microphone & speaker (built in)
- Switched Faults: 4 in transmitter & 4 in Receiver
- Fiber Optic Cable: Connector Type Standard SMA
- Cable Type: Step indexed multimode PMMA plastic cable
- Core Refractive Index: 1.492
- Clad Refractive Index: 1.406
- Numerical Aperture: Better than 0.5
- Acceptance Angle: Better than 60 deg.
- Fiber Diameter: 1000 microns
- Outer Diameter: 2.2 mm
- Fiber Length: 0.5 m & 1 m
- Test Points: 29 nos.
- Inter connections: 2 mm sockets
- Power Supply: 110-220 V ± 10%, 50 / 60 Hz
- Dimensions (mm): W 326 x D 252 × H 52
- Weight: 1 Kg approximately
- Power Consumption: 3 VA approximately
- Operating Condition: 0-40ºC, 80% RH
- Product Tutorial: Online on www.ScientechLearning.com
- Included Accessories: NA Measurement Jig, Mandrel, Fiber Cables, Microphone, Headphone, Set of patch cords
- Optional Accessories: Optical power meter, 5 meter fiber cable,10 meter fiber cable.
- Optional Experiments:
     -- Measurement of Bit Error Rate
     -- Study of Eye Pattern

- Configuração de link de fibra óptica analógica e digital
- sistema AM que utiliza sinais de entrada analógicos e digitais
- sistema de modulação de frequência
- sistema de modulação de largura de pulso
- Estudo da perda de propagação de fibra óptica
- Estudo da perda de flexão
- Medição de Abertura Numérica
- Características do link de comunicação de fibra ótica
- Ajuste de link de voz de fibra óptica usando amplitude, frequência e modulação PWM
- Estudo de falhas comutadas no sistema AM, FM e PWM
- Perda de propagação com medidor de potência óptica

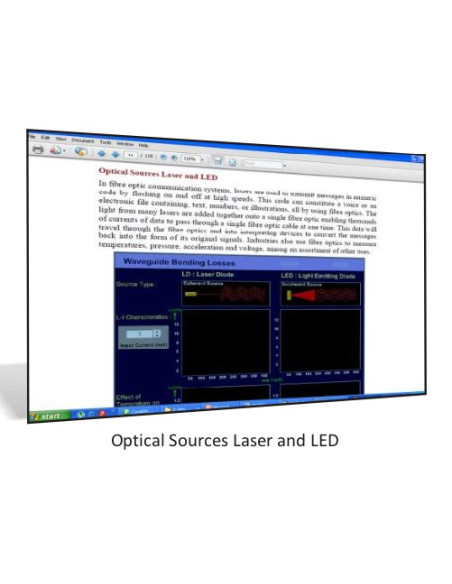

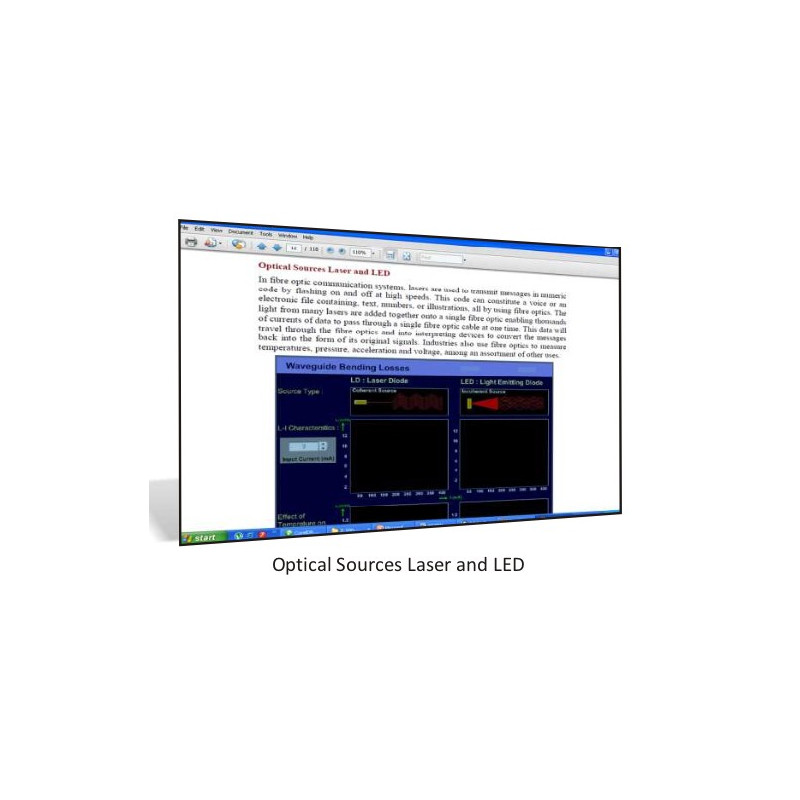

- Características V-I do LED (conversor E-O)
- Características do detector de fotos
- Medição da taxa de erro de bit (opcional)
- Estudo do padrão ocular (opcional)
