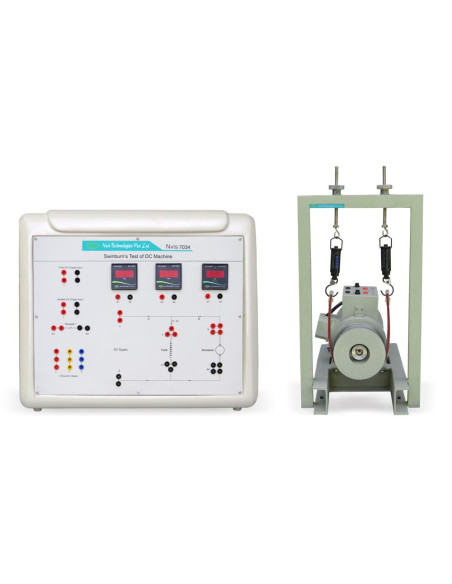

Nvis 7034 Laboratório para Testes da Máquina Swinburne DC

Terminais separados da armadura e dos enrolamentos de campo colocados em uma caixa de terminais montada na parte superior do motor. O sistema de treinamento inclui terminais para Reostato e Starter para que os dispositivos possam ser conectados externamente ao painel. O produto, portanto, fornece uma compreensão explícita do assunto.

• Características:


- Máquina com arranjo de carregamento mecânico
- Fornecido com tacômetro digital
- Máquina com isolamento classe “B”
- A placa de controle consiste em material FRP de alta qualidade para oferecer a máxima segurança aos usuários
- Base / Canal de Serviço Pesado
- Tambor de freio / polia com facilidade de supressão de calor
- Equipado com lâmpadas de indicação de fornecimento
- Projetado considerando todos os padrões de segurança
- Representação diagramática para a facilidade de conexões
- Tutorial de produto on-line

- DC Machine Specification:
      -- Type: DC Shunt
      -- Power Rating: 1 HP (Also available with 2 HP and 3 HP)
      -- Voltage Rating: 220 V, ±10 %
      -- Speed: 1500 rpm ±5 %
      -- Insulation Class: “B”
- Loading Arrangement: Mechanical
- Brakedrum / Pulley: Aluminum Casted
- Digital Meters
- DC Voltmeter: 300 V
- DC Ammeter: 5 A (2 nos.)
- Digital Tachometer: 20,000 rpm
- Optional:
      -- DC Power Supply Nvis 725 / Nvis 725A (for machines rated upto 2 HP / 3 HP respectively)

- Estudar e determinar as perdas da máquina de corrente contínua e calcular correspondentemente a eficiência da máquina de corrente contínua utilizando o método de teste da Swinburne.
