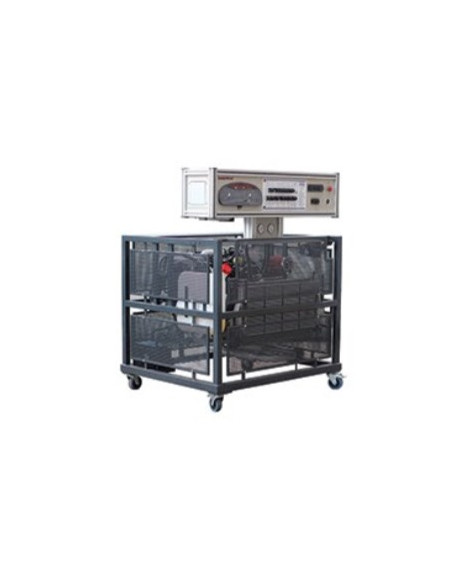

MVCR2 Motor Educativo Diésel con Sistema CR (Common Rail) EURO 4

- Sistema totalmente funcional.
- Diagnóstico mediante toma de diagnóstico OBD 16 polos.
- Contactos abiertos para componentes y circuitos del sistema de medición.
- Simulaciones de código de fallo.

El modelo de motor diesel autónomo y totalmente operativo se instala en un bastidor móvil. Este motor de entrenamiento está especialmente diseñado para demostrar el sistema de inyección diesel Common Rail y la estructura operativa. El motor de capacitación educativa se basa en los componentes originales Renault (restaurados) con el sistema de control funcional del motor Bosch EDC 15.

• Diagnóstico y medición

Osciloscopio / multimetro
- Los parámetros del sistema se miden conectándolos al conector banana;
- Capacidad para medir los parámetros de la señal eléctrica de cada componente del sistema (como sensor o actuador);

Diagnóstico de la unidad de control.
- Diagnóstico a través de OBD 16 - conector de diagnóstico pin.
- Identificación de la unidad de control electrónico (ECU).
- Lectura / borrado de códigos de avería.
- Visualización de los parámetros del sistema operativo (datos en vivo)
- Activación de los actuadores (Depende de la unidad de control).
- Adaptación del acelerador.
- Codificación / configuración de la unidad de control.

- El modelo educativo funcional del motor con sistema de suministro de combustible CR, grupo de instrumentos, sistema de enfriamiento, sistema de suministro de energía y sistema de escape;
- Completado con paneles de seguridad removibles para proteger contra partes calientes y giratorias;
- Diagrama de cableado eléctrico con puentes de conector tipo banana incorporados para mediciones y simulación de códigos de fallos del sistema;
- Capacidad para simular más de 20 fallos desconectando los puentes de conector Banana;
- El motor con componentes externos es claramente visible después de retirar los paneles de seguridad. Fácil acceso al motor y sus componentes para servicio y mantenimiento;
- Botón de parada de emergencia del motor integrado.

• Osciloscopio / multimetro

- Los parámetros del sistema se miden conectándolos al conector banana;
- Capacidad para medir los parámetros de la señal eléctrica de cada componente del sistema (como sensor o actuador);
