Name: MVHY 1 Modelo de Motor de Treino com Propulsão a Gasolina Híbrida / Elétrica Funcional
Brand: Autoedu
SKU: MVHY 1

Referencia: MVHY 1 - Marca: Autoedu

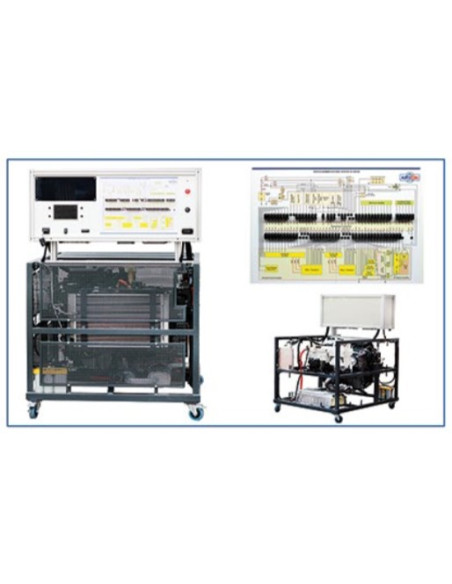

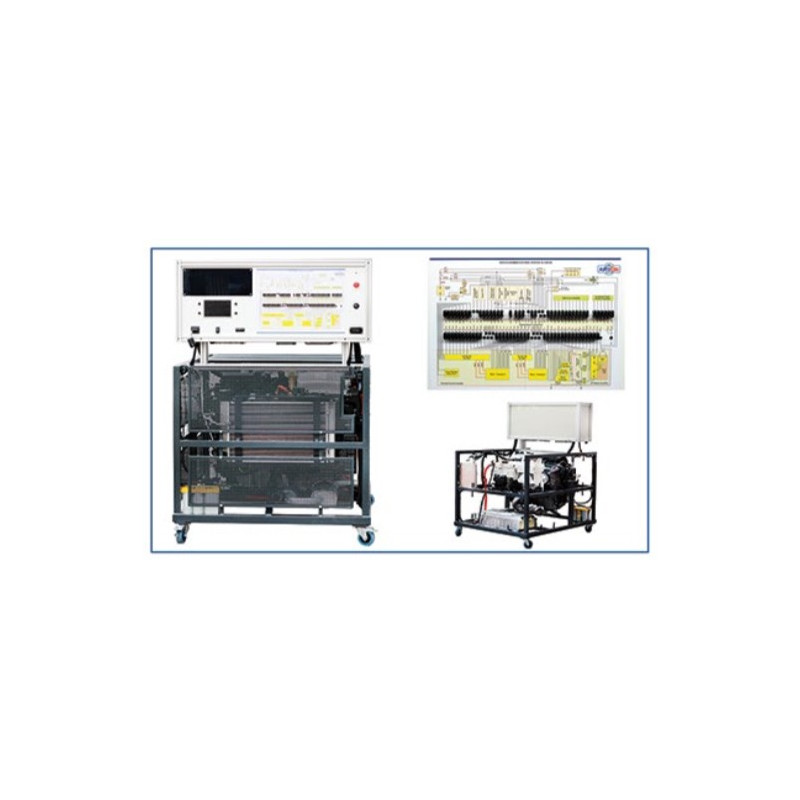

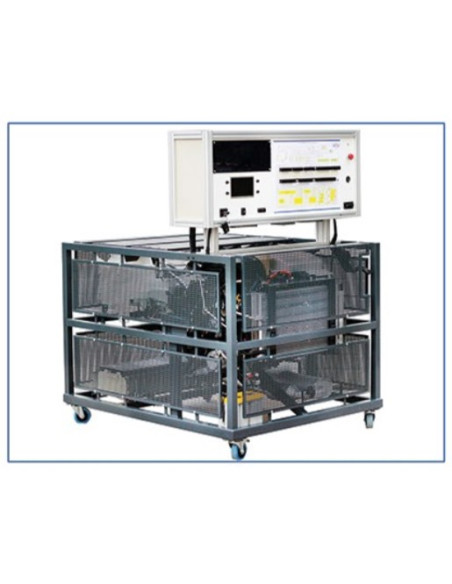

O modelo de motor de treinamento de propulsão híbrido movido a gasolina / eletricidade é um ótimo equipamento educacional que permite que os alunos aprendam os componentes do sistema híbrido, do sistema de alimentação, do sistema de armazenamento de energia recarregável e do sistema de resfriamento. . Ele também permite estudar os componentes e modos de operação do motor, realizar várias medições, testes e outros procedimentos de diagnóstico.

Pedir Orçamento

Há muitas perguntas sobre carros de tecnologia híbrida. Equipamento de treinamento automotivo totalmente operacional, sistema elétrico híbrido com motor de combustão interna a gasolina montado em um rack móvel feito de um carro doador. O sistema híbrido foi concebido para mostrar o motor de combustão interna, o motor eléctrico, a caixa de velocidades e o armazenamento de energia recarregável estrutura do sistema. As ajudas educacionais, os treinadores de motores híbridos são baseados nos motores originais (recondicionados) da Toyota.

Diagnóstico e medição:

Osciloscópio / multímetro
- Os parâmetros do sistema são medidos conectando-os aos jumpers do conector banana;
- Capacidade de medir os parâmetros do sinal elétrico de cada componente do sistema (como sensor ou atuador);
Diagnóstico da unidade de controle:
- Diagnóstico através de conector de diagnóstico de 16 pinos OBD (J1962);
- Identificação da unidade de controle eletrônico (ECU);
- Leitura / exclusão de códigos de falha.
- Visualização de parâmetros do sistema operacional (dados ao vivo)
- Teste do atuador (depende da unidade de controle)
- Codificação / configuração da unidade de controle.
- O instrutor de mecanismo híbrido contém essas ECUs que podem ser encontradas e lidas com a ferramenta de varredura:
               - Sistema de controle híbrido de ECU
               - fonte de alimentação ECU
               - Engine ECU
               - Controle da transmissão ECU
               - Bateria de veículo híbrido ECU
               - Controle climático da ECU AC
               - Gateway ECU
               - Chave Transponder ECU
               - contador de combinações de ECU

Acessórios opcionais:

- indicador de vácuo
- O manômetro na linha de abastecimento de combustível.
- osciloscópio automotivo
- Ferramenta de verificação de diagnóstico OBD
- O analisador de gases.
- O sistema de extração de exaustão.
- Estação de serviço de ar condicionado.

De acordo com o pedido, há a possibilidade de fazer material didáctico, motor de modelos de trabalho para os carros ou caminhões (gasolina ou diesel).

- O equipamento educacional, o motor funcional com gasolina / elétrico TOYOTA HYBRID CONTROL SYSTEM - II (THS - II), caixa de velocidades automática, sistema de climatização, grupo de instrumentos, sistema de arrefecimento, sistema de fornecimento de energia elétrica, Rede de gateway CAN, sistema de escape e etc.
- Diagrama de fiação elétrica com jumpers de conector banana embutidos para medições e simulação de códigos de falha do sistema;
- Capacidade de simular, em ajudas didáticas, mais de 50 falhas, desconectando as pontes de banana;
- Capacidade de medir os gases de escape antes e depois do catalisador;
- Completo com painéis de segurança removíveis para proteção contra peças quentes e rotativas;
- O motor com componentes externos é claramente visível após a remoção dos painéis de segurança. Fácil acesso ao motor e seus componentes para manutenção e manutenção;
- Sistema automático de controle de temperatura em pleno funcionamento com todos os componentes mais importantes, como compressor elétrico AC, refrigerante R134a, acopladores de serviço e etc.
- botão integrado de parada de emergência;
- A equipe educacional, instrutor de motor híbrido tem uma estrutura fechada - a fiação interna não é visível; O painel de instrumentos, medição e simulação de falhas são integrados em uma estrutura de alumínio fechada.
- Dimensões aprox. (Altura x Comprimento x Largura): 1750 x 1450 x 1200 mm
- Peso líquido aproximado: 470 kg.
- Fabricado na UE
