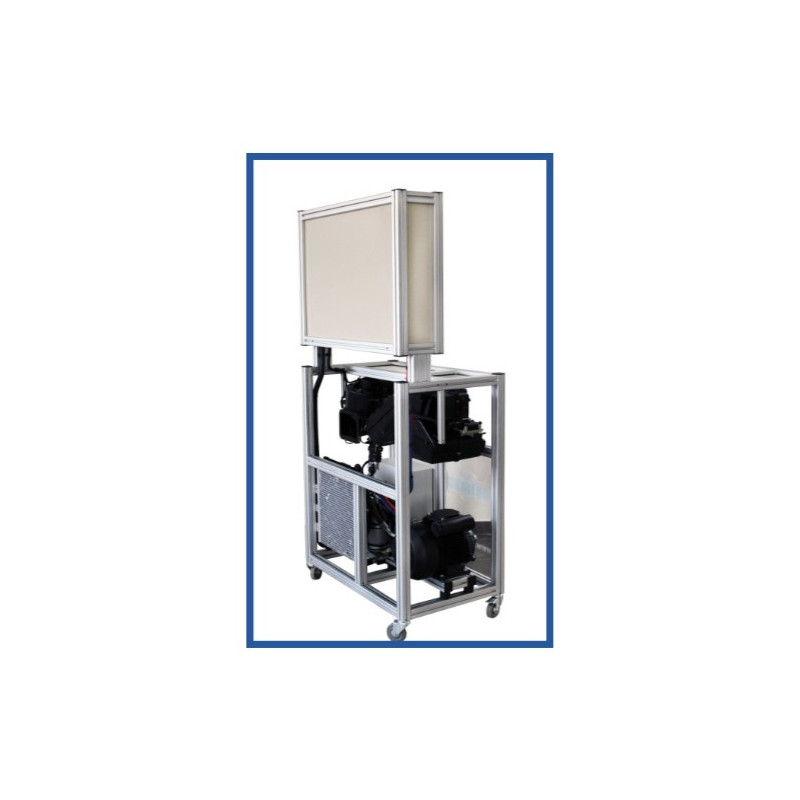

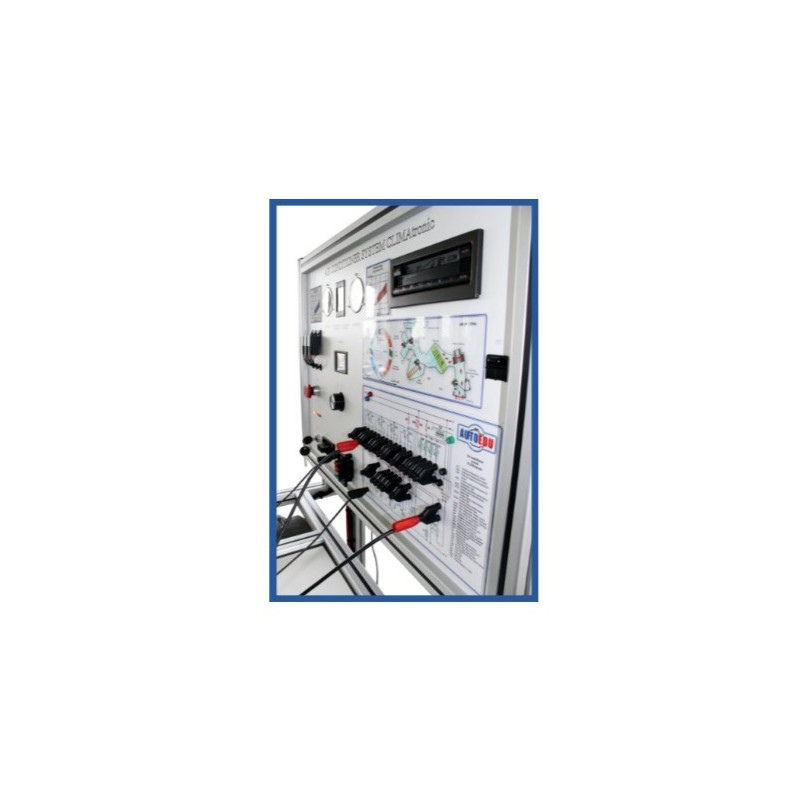

MSC2 Plataforma de Treinamento para o Sistema de Ar Condicionado e Ar Condicionado (Sistema com Válvula de Expansão)

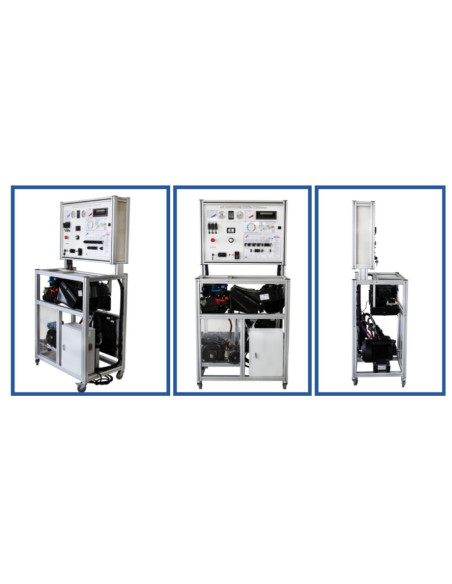

A Plataforma de Treinamento do Sistema de Ar Condicionado e Ar Condicionado é totalmente funcional e está instalada em uma estrutura de alumínio móvel. Esta plataforma de treinamento - simulador é especialmente projetada para ajudar os estudantes técnicos a entender melhor o sistema eletrônico de climatização e ar condicionado CLIMAtronic. A Plataforma de Treinamento Educacional é baseada nos componentes OEM da Audi / VW. O sistema integrado de ar condicionado e climatização mostra os diferentes modos de operação.

• Diagnóstico e Medição

Osciloscópio / multímetro
- Os parâmetros do sistema são medidos conectando-os ao conector banana;

- Capacidade de medir os parâmetros do sinal elétrico de cada componente do sistema (como sensor ou atuador)

Diagnóstico da unidade de controle (com a ferramenta de varredura)

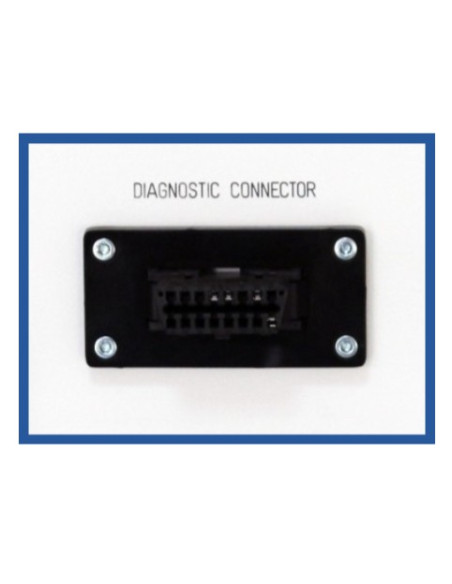

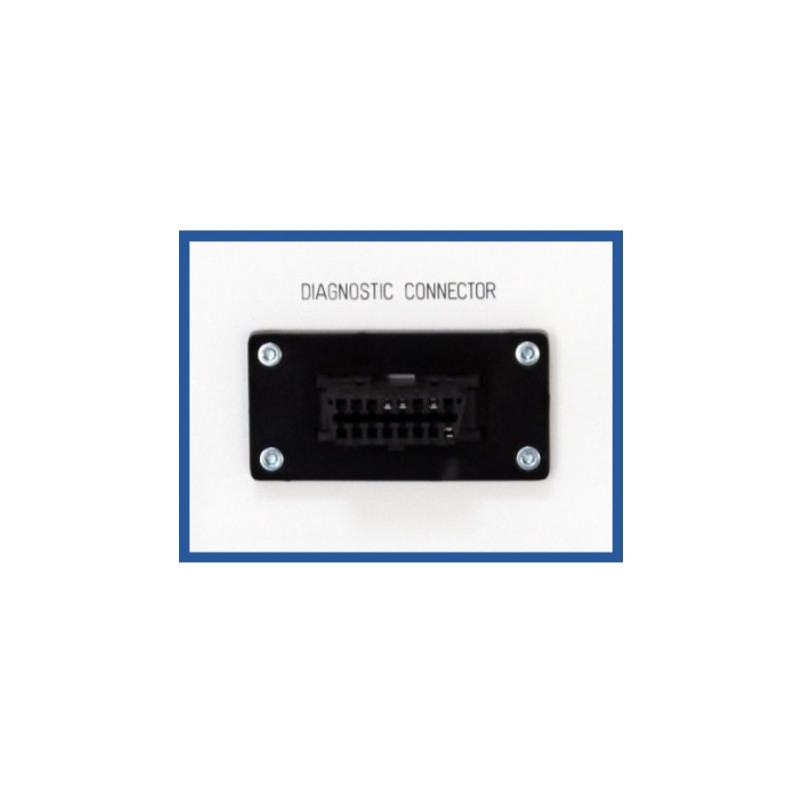

- Diagnóstico através do conector de diagnóstico OBD de 16 pinos.

- Identificação da unidade de controle eletrônico (ECU).

- Leitura / apagamento de códigos de falha.

- Visualização de parâmetros do sistema operacional (dados ativos)

- Ativação dos atuadores (depende da unidade de controle).

- Codificação / configuração da unidade de controle (depende da unidade de controle)

Diagnóstico da unidade de controle (procedimentos manuais sem a ferramenta de varredura).
- Diagnóstico manual da ECU Climatronic.

- Leitura de erro - Procedimentos manuais.

- Visualização dos parâmetros do sistema operacional (dados ativos) -

procedimento manual

• Acessórios opcionais

- Osciloscópio automotivo

- Ferramenta de verificação de diagnóstico OBD

- Estação de recarga de ar condicionado.

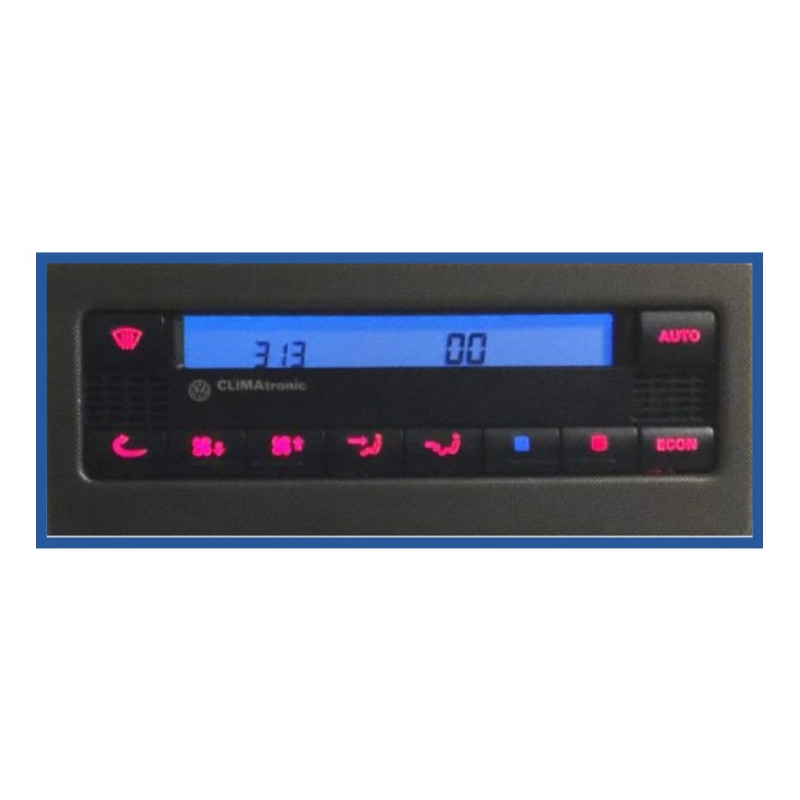

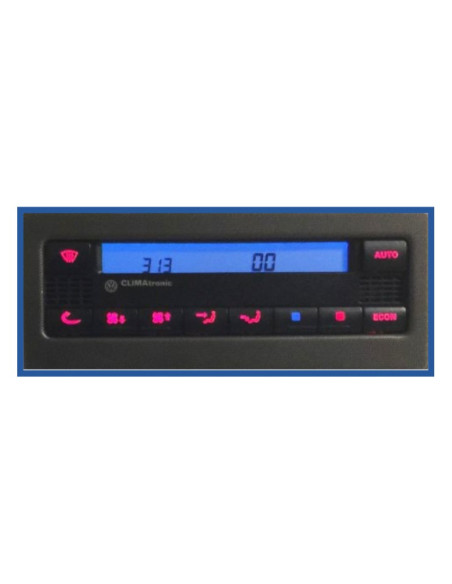

• Sistema eletrónico de ar condicionado integrado com climatização (Climatronic).
• Monitoramento de modos de operação de ar condicionado e sistema de controle climático.

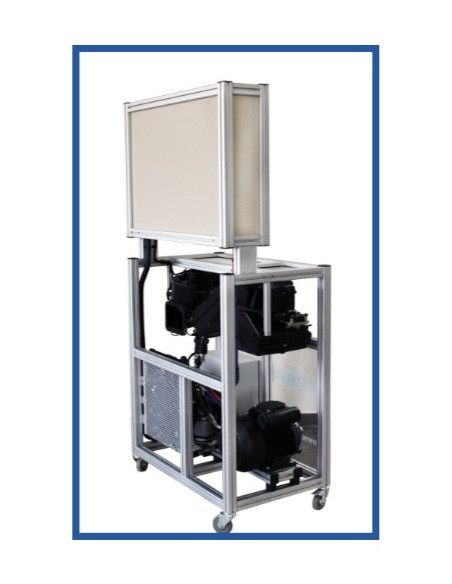

• Compressor HVAC visível, embreagem do compressor eletromagnético e seus modos de operação

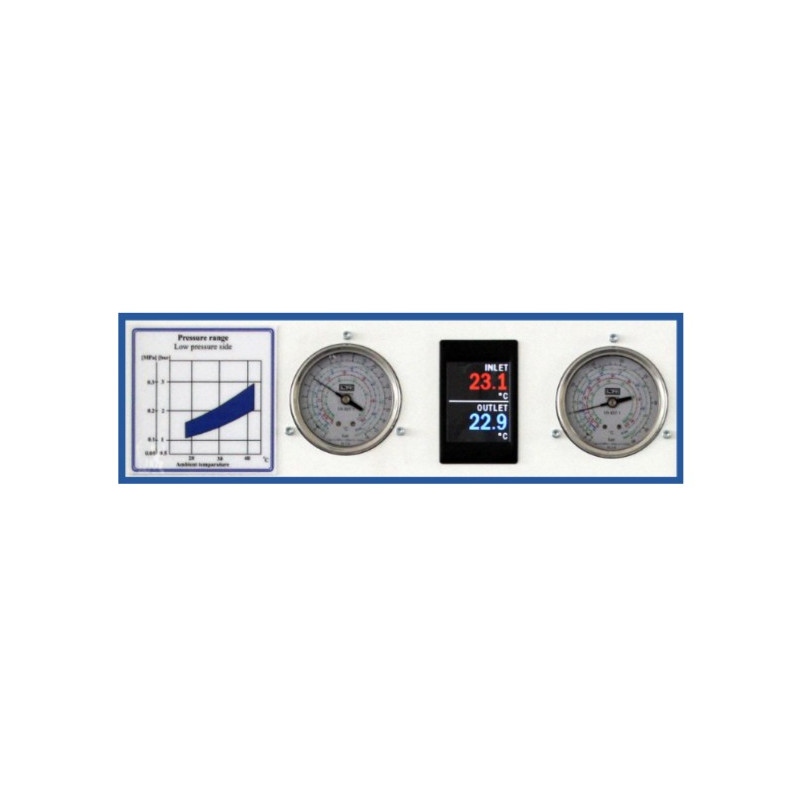

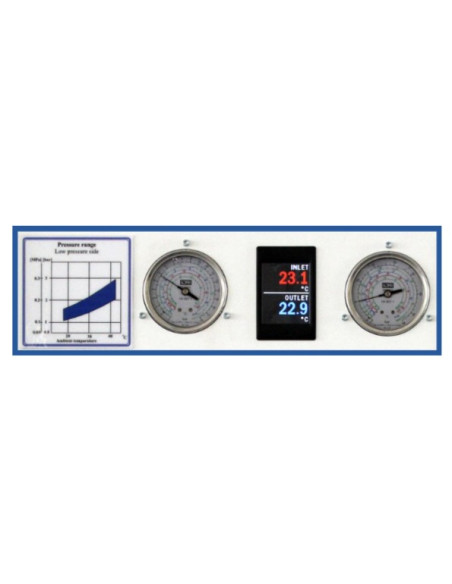

• Com os medidores instalados, é possível monitorar a distribuição de pressão do refrigerante R134a nos lados de alta e baixa pressão (circuitos)
• Unidade de mistura HVAC visível (aquecimento, ventilação e ar condicionado) com seus modos de operação
• Operação visível das aletas do fluxo de ar.
• Capacidade de monitorar e controlar mudanças nos parâmetros de cada componente do sistema:
- A velocidade do ventilador de fluxo de ar.
- As posições da cobertura do fluxo de ar.
- A temperatura interior (interior).
- A pressão do refrigerante R134a varia de acordo com a velocidade do ventilador do radiador
- A taxa de variação de temperatura depende da velocidade do ventilador do radiador de fluxo de ar
- A posição da tampa do fluxo de ar de acordo com os modos de operação: degelo, recirculação de ar (ar fresco) ou espaço para os pés

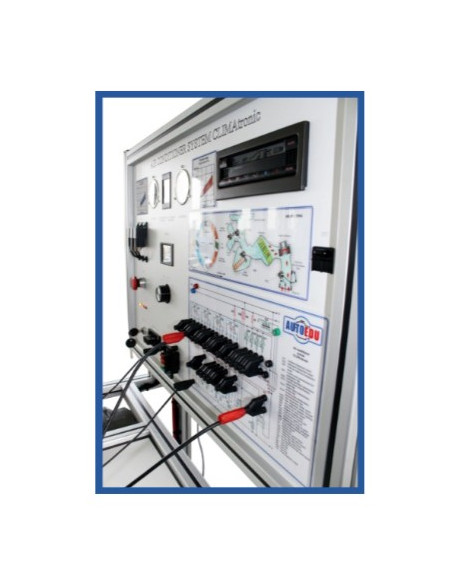

• A Plataforma de Treinamento possui um diagrama com LED que mostra os modos de operação das saídas e aletas.

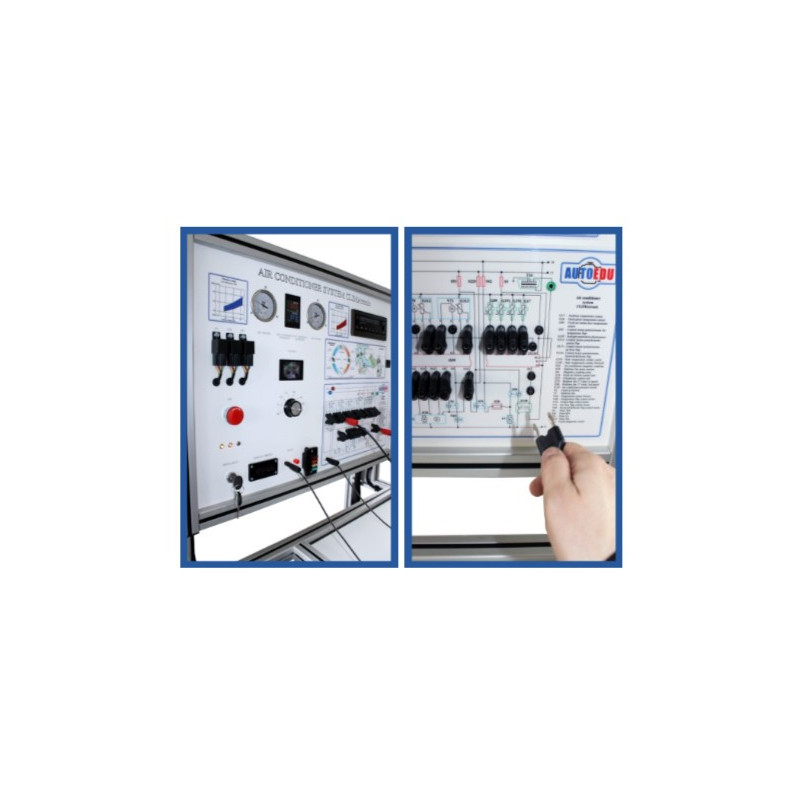

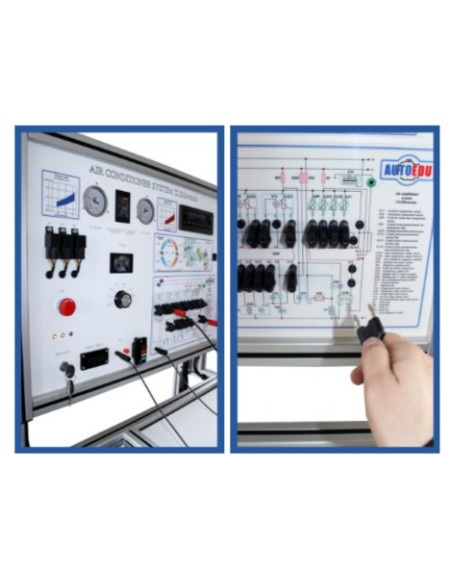

• A Plataforma de Treinamento possui um diagrama completo de fiação elétrica com jumpers de conector banana embutidos para medir e simular códigos de falha do sistema.
• Capacidade de simular mais de 15 falhas no sistema ao desconectar jumpers de banana. Capacidade de monitorar a mudança do modo de operação de cada componente do sistema;

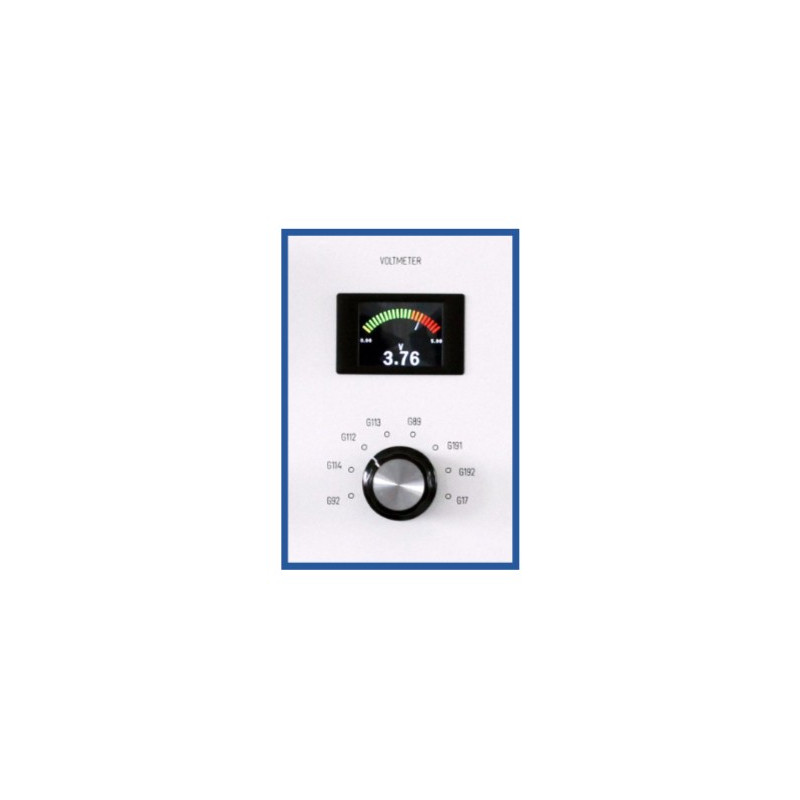

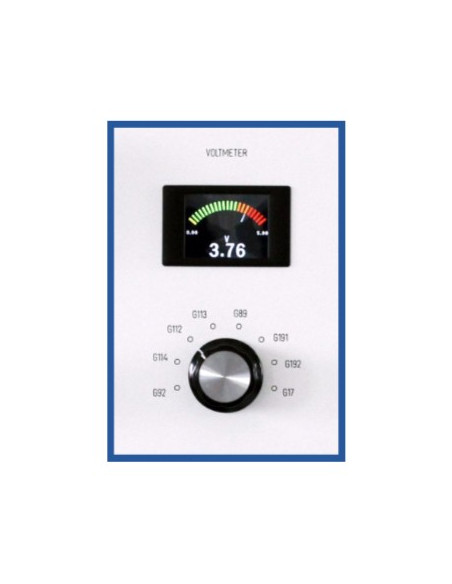

• A Plataforma de Treinamento possui um voltímetro TFT integrado. Mostra a voltagem dos componentes do sistema eletrônico:
- Potenciômetro de controle G92 para flaps de temperatura
- G114 Potenciômetro motor de controle, apoio para os pés / aba do desembaçador
- Potenciômetro de controle G112, tampa central
- Motor de controle do potenciômetro G113, tampa do fluxo de ar
- Sensor de temperatura do duto de entrada de ar fresco G89
- G191 Vent. transmissor de temperatura, centro
- G192 Vent. transmissor de temperatura, espaço para os pés
- Sensor de temperatura ambiente G17.
• O termômetro TFT integrado mostra a mudança de temperatura de acordo com a pressão do refrigerante R134a.
• O suporte tem uma estrutura fechada - a fiação interna não é visível
• Fonte de alimentação: 220 V
• Dimensões aprox: (Altura x Comprimento x Largura): 1680 x 800 x 500 mm
• Peso líquido aproximado: 100 Kg.
• Fabricado na Lituânia
• Certificado CE
