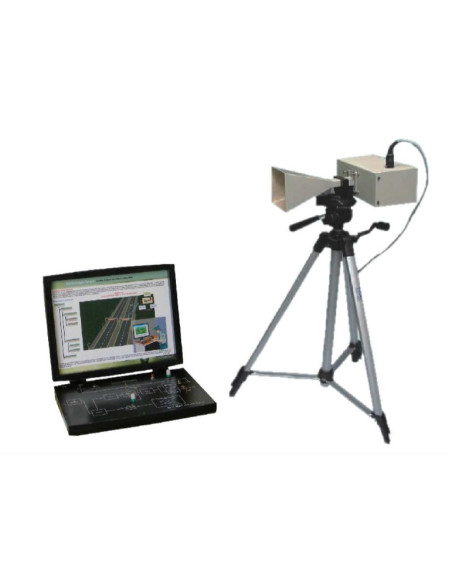

Nvis 2001 Techbook para Treinamento de Radar

Reference: Nvis2001

Condition: New

Nvis 2001 Techbook para Treinamento de Radar é um útil equipamento de treinamento em sala de aula, fornecido com diferentes tipos de acessórios para experimentação, e um software baseado em Windows para observação e cálculo de diferentes parâmetros. São fornecidos pontos de teste on-board, que permitem aos alunos observar os sinais em um osciloscópio ou PC.

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

Geral
Especificações
Lista de Experiências
Download

Nvis2001 Download (466.06k)

Nvis 2001 Techbook para Treinamento de Radar é uma plataforma ideal para melhorar a educação, treinamento, habilidades e desenvolvimento entre nossas mentes jovens.

O treinador é capaz de medir a velocidade do objeto, a frequência de vibrações e a rotação de qualquer fã. Os alunos também podem estudar as propriedades de diferentes tipos de materiais, como metal, acrílico, teflon, baquelite, etc.

Características:

- Configuração completa de hardware e software para demonstrar conceitos de radar
- Estudo de sinal em software / osciloscópio com a ajuda de pontos de teste fornecidos no instrutor
- Contador de objetos fornecido no instrutor
- Medições de RPM do ventilador em tempo real e medições de vibração com a ajuda de garfos de ajuste
- Suporte para tripé fornecido com altura e nível de coincidência
- Indicação LED para sinal de eco Doppler
- Alarme a bordo para sinais detectados

- Transmitter Frequency: 10 GHz
- Output Power: 10 mW (approximate)
- Operating Voltage: 8.6 V
- Antenna: Horn
- Antenna Gain: 16dB
- Sensitivity: -50 to -70dBm
- IF Output: Audio range
- Power Supply: 230 V ±10 %, 50 Hz
- Alarm: Onboard detected signal indication

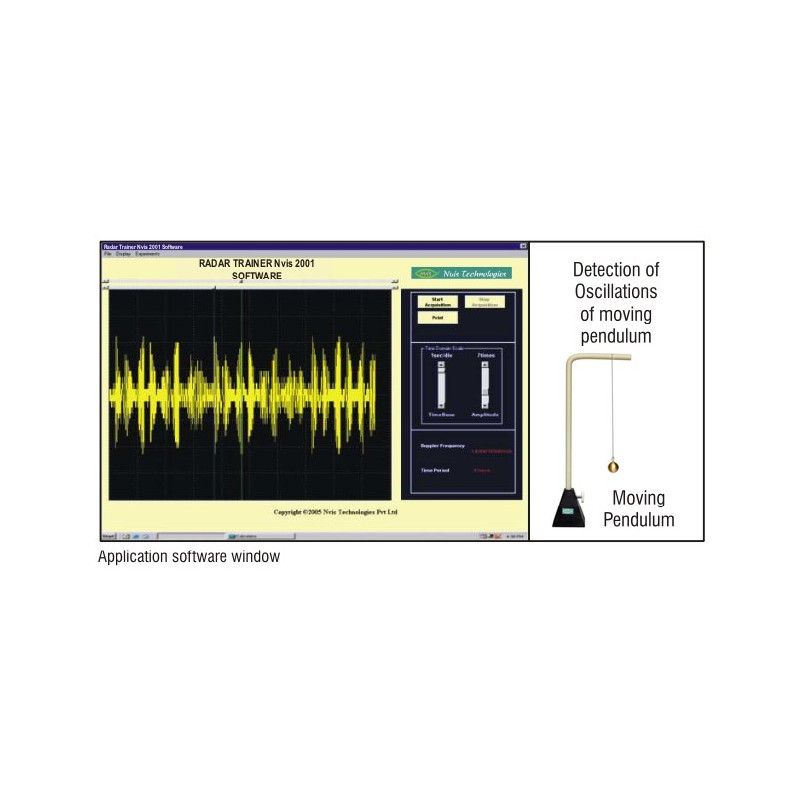

- About Software
- Oscilloscope: Real time / Storage mode with FFT analysis
- Display: -- Voltage : Vpp
                -- Speed: Km/hr, Miles/hr, m/s, rpm
- Frequency: Hz & kHz
- Time domain window: Display the Doppler Frequency in Time domain
- Frequency domain window: Display the Doppler Frequency in Frequency domain
- Control Panel window:
            -- User interface for:
                       • Measurement of Doppler Frequency, Amplitude
                       • Measurement of Velocity, RPM

            -- Utilities:
                       • Start / Stop of Display
                       • Setting of Time base and Amplitude range on display window
                       • Printing of Doppler Frequency signal
                       • Cursors for Time and Voltage measurements
                       • Save, Load
