ITS-200series Sistema de Treinamento IPv6

Além de fornecer mais espaço de endereço, o IPv6 não só aumenta a eficiência de roteamento e a segurança da camada de rede (incorporada ao mecanismo de criptografia IPSec), mas também cria novas formas de endereçamento e mecanismos de QoS mais avançados como O protocolo é desenvolvido.

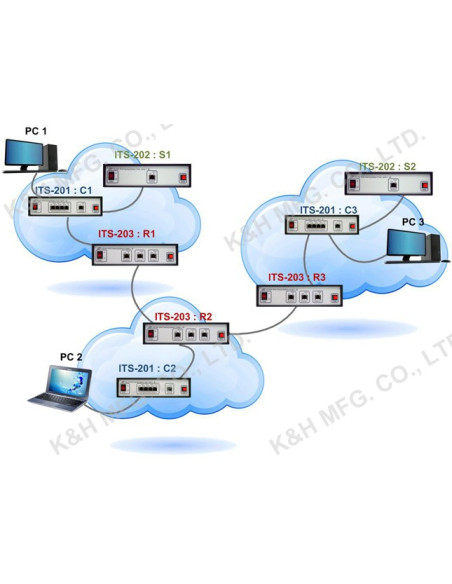

O propósito do projeto da série ITS-200 é proporcionar aos alunos uma compreensão clara e completa do protocolo e do comportamento operacional da especificação IPv6. O sistema completo inclui ITS-201 (host: cliente), ITS-202 (host: servidor) e ITS-203 (roteador). A interação desses três dispositivos pode realizar experiências como um grupo ou de forma independente.



 ITS-201 (host: cliente)

1. IPv4 e sistema de dupla pilha IPv6
2. Suporta serviço de captura de pacotes remota (RPCAP)
3. Use TAP filtrável para completar o balanceamento de carga e a ligação da porta para evitar a perda de pacotes examinados.
4. Fornecer software GUI para enviar e explorar pacotes IPv4 e IPv6.
    IPv4: ICMP, TCP, UDP
    IPv6: Suporta ICMPv6, DHCPv6, formato de pacote de camada superior e "Next Header" com Hop-by-Hop, roteamento,
              Fragmento, Destino ... etc.
5. Console e porta1 ~ Todas as portas de conexão Port4 suportam a Negociação Automática.
6. Os experimentos cobrem a camada OSI Modelo 2 ~ 7.



ITS-202 (host: servidor)

1. ITS-202 (host: servidor), uma das séries ITS-200, é projetado por uma série de serviços de Internet e uma interface GUI baseada na web.
2. O ITS-202 pode ser configurado como 2 tipos de servidor:
    Um tipo oferece serviços IPv6 DHCP, IPv6 DNS e IPv6.
    O tipo B oferece serviços IPv6 FTP, IPv6 SMTP, IPv6 POP e IPv6.
3. Para fornecer um design de plataforma cruzada, o ITS-202 também pode ser configurado através do Microsoft Internet Explorer, Mozilla
    Firefox, Google Chrome e outros navegadores.



ITS-203 (roteador)

     O ITS-203 (roteador), uma das séries ITS-200, é projetado por uma série de topologia de rede e software GUI fácil de usar. Suporta protocolos de roteamento estático e dinâmico. O protocolo de roteamento dinâmico do ITS-203 suporta RIPng (Next Generation Routing Information Protocol) e OSPFv3 (Abre a rota mais curta primeiro para IPv6). Ambos são Protocolo de Gateway Interior (IGP).

ITS-201 (host: cliente)

Exp. 1: breve introdução ITS-201
Exp. 2: breve introdução do roteador Cisco 1905
Exp. 3: cabeçalho IPv6
Exp. 4: cabeçalho da extensão IPv6
Exp. 5: endereçamento IPv6
Exp. 6: DHCPv6
Exp. 7: ICMPv6 - Mensagens de erro
Exp. 8: ICMPv6 - Mensagens de informação
Exp. 9: descoberta do vizinho
Exp.10: Transição de IPv6
Exp.11: gateway e rota IPv6



ITS-202 (host: servidor)

Exp. 1: Observe o pacote HTTP IPv6
Exp. 2: Observe o pacote IPv6 DHCP
Exp. 3: Observe o pacote DNS IPv6
Exp. 4: Observe o pacote FTP do IPv6
Exp. 5: Observe o pacote de correio IPv6



ITS-203 (roteador)

Exp. 1: rota conectada
Exp. 2: configurar entradas de roteamento
Exp. 3: rotas estáticas recursivas
Exp. 4: rota padrão
Exp. 5: configurar o descarte de tráfego
Exp. 6: rota estática flutuante
Exp. 7: anúncio do roteador
Exp. 8: tabela de roteamento
Exp. 9: Algoritmo Bellman-Ford
Exp. 10: Limitações do RIPng
Exp. 11: tempo de convergência RIPng
Exp. 12: intoxicação por rota do RIPng
Exp. 13: processamento de pacotes RIPng
Exp. 14: intervalo de área OSPFv3
Exp. 15: Área não-central e Virtual-Link de OSPFv3
Exp. 16: Roteio externo de OSPFv3
Exp. 17: eleições DR / BDR e convergência rápida em OSPFv3
Exp. 18: Roteador-LSA e vermelho-LSA
Exp. 19: prefixo inter-área-LSA
Exp. 20: Intersector Router-LSA / AS-External-LSA / Link-LSA / Intra-Area-Prefix-LSA
