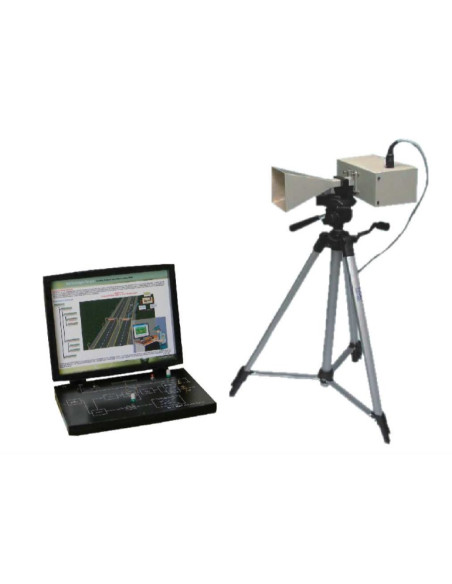

Nvis 2001 Techbook para Entrenamiento de Radar

Referencia: Nvis2001

Condición: Nuevo

Nvis 2001 Techbook para Entrenamiento de Radar es un útil equipo de entrenamiento en aula provisto con diferentes tipos de accesorios para la experimentación, y un software basado en Windows para observación y cálculo de diferentes parámetros. Se proporcionan puntos de prueba a bordo, que permiten a los estudiantes observar las señales en un osciloscopio o una PC.

Consulta este producto

Compartir en Facebook
Remove this product from my favorite's list.
Add this product to my list of favorites.
Imprimir

General
Especificaciones
Lista de Experimentos
Descargar

Nvis2001 Descargar (466.06k)

Nvis 2001 Techbook para Entrenamiento de Radar es una plataforma ideal para mejorar la educación, la capacitación, las habilidades y el desarrollo entre nuestras mentes jóvenes.

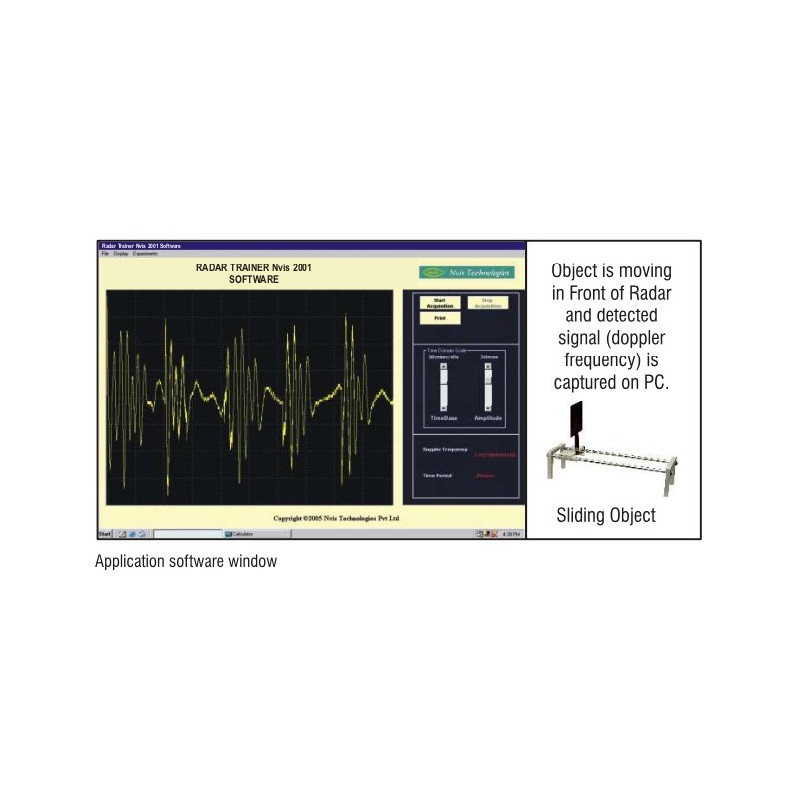

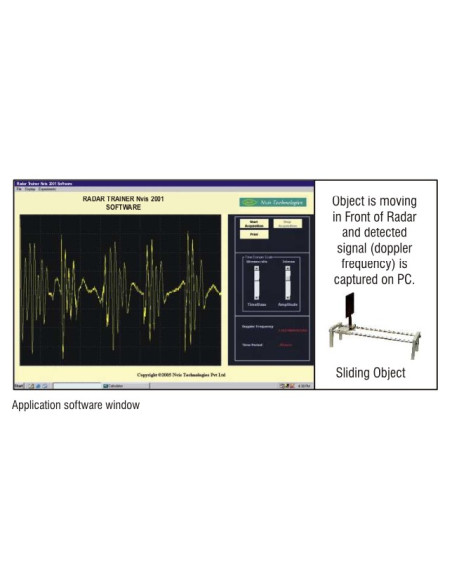

El entrenador es capaz de medir la velocidad del objeto, la frecuencia de las vibraciones y las RPM de cualquier ventilador. Los estudiantes también pueden estudiar las propiedades de diferentes tipos de materiales como metal, acrílico, teflón, baquelita, etc.

Características:

- Configuración completa de hardware y software para demostrar conceptos de radar
- Estudio de señales en software / osciloscopio con la ayuda de puntos de prueba dados en el entrenador
- Contador de objetos proporcionado en el entrenador

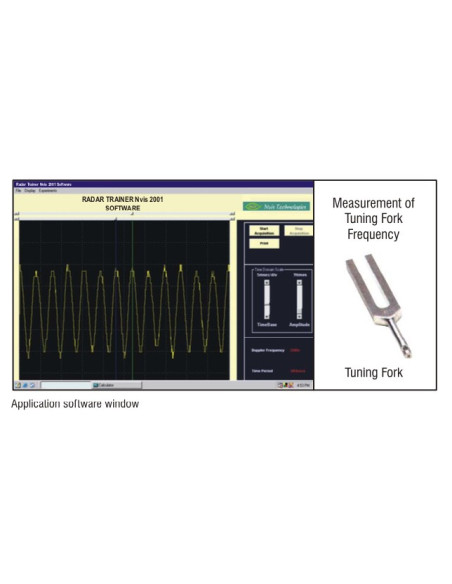

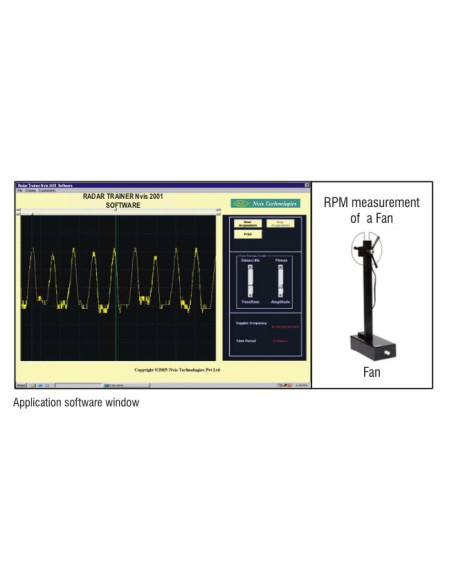

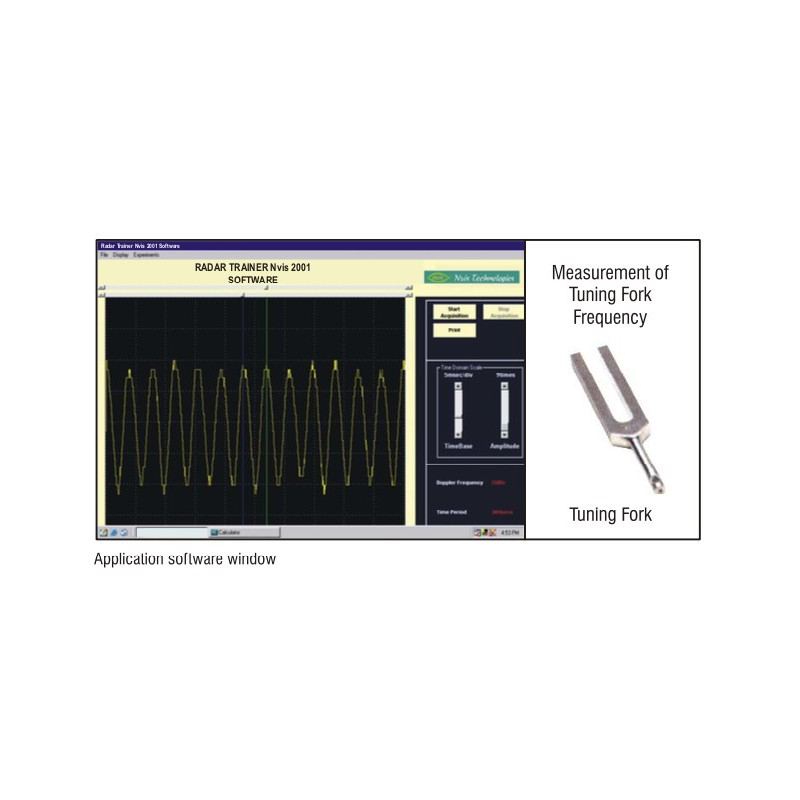

- Mediciones de RPM de ventilador en tiempo real y mediciones de vibraciones con la ayuda de diapasones
- Soporte para trípode provisto de altura y nivel de coincidencia
- Indicación LED para señal de eco Doppler
- Alarma a bordo para las señales detectadas

- Transmitter Frequency: 10 GHz
- Output Power: 10 mW (approximate)
- Operating Voltage: 8.6 V
- Antenna: Horn
- Antenna Gain: 16dB
- Sensitivity: -50 to -70dBm
- IF Output: Audio range
- Power Supply: 230 V ±10 %, 50 Hz
- Alarm: Onboard detected signal indication

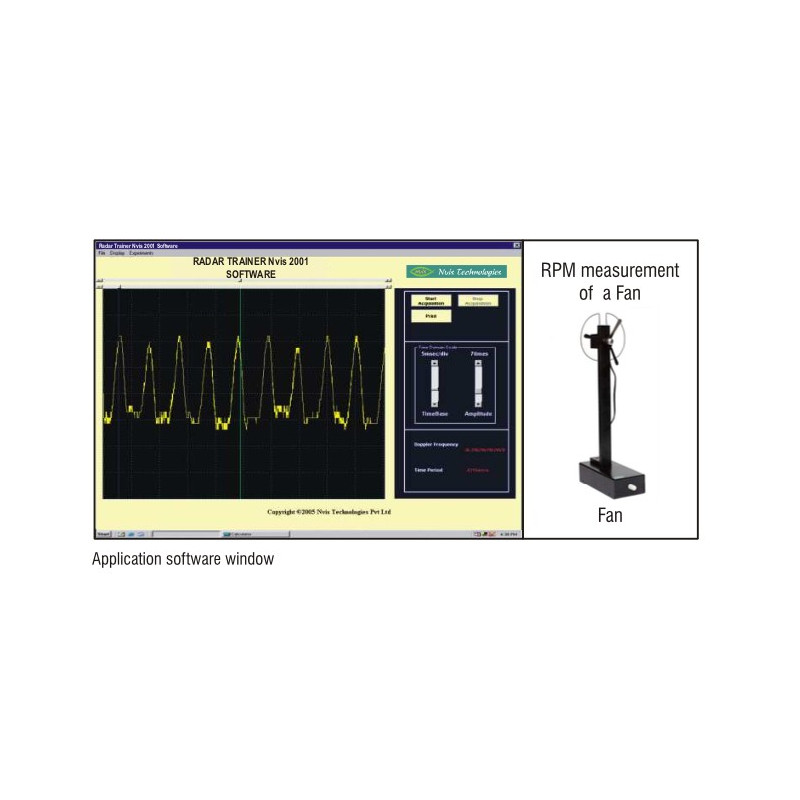

- About Software
- Oscilloscope: Real time / Storage mode with FFT analysis
- Display: -- Voltage : Vpp
                -- Speed: Km/hr, Miles/hr, m/s, rpm
- Frequency: Hz & kHz

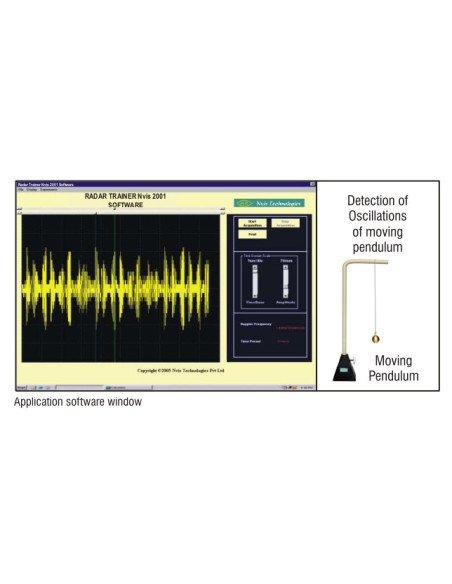

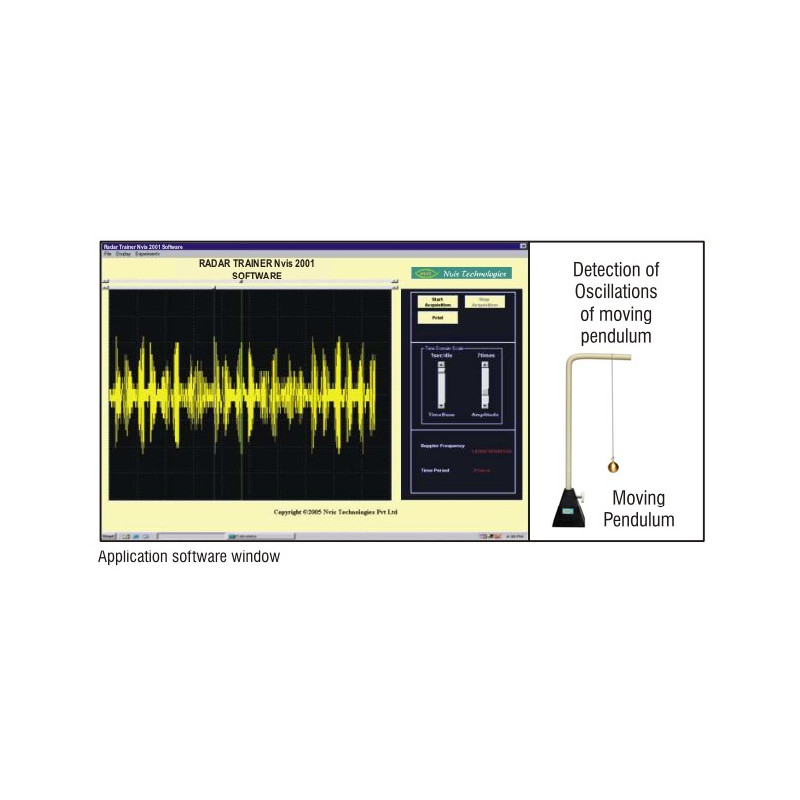

- Time domain window: Display the Doppler Frequency in Time domain
- Frequency domain window: Display the Doppler Frequency in Frequency domain
- Control Panel window:
            -- User interface for:
                       • Measurement of Doppler Frequency, Amplitude
                       • Measurement of Velocity, RPM

            -- Utilities:
                       • Start / Stop of Display
                       • Setting of Time base and Amplitude range on display window
                       • Printing of Doppler Frequency signal
                       • Cursors for Time and Voltage measurements
                       • Save, Load
