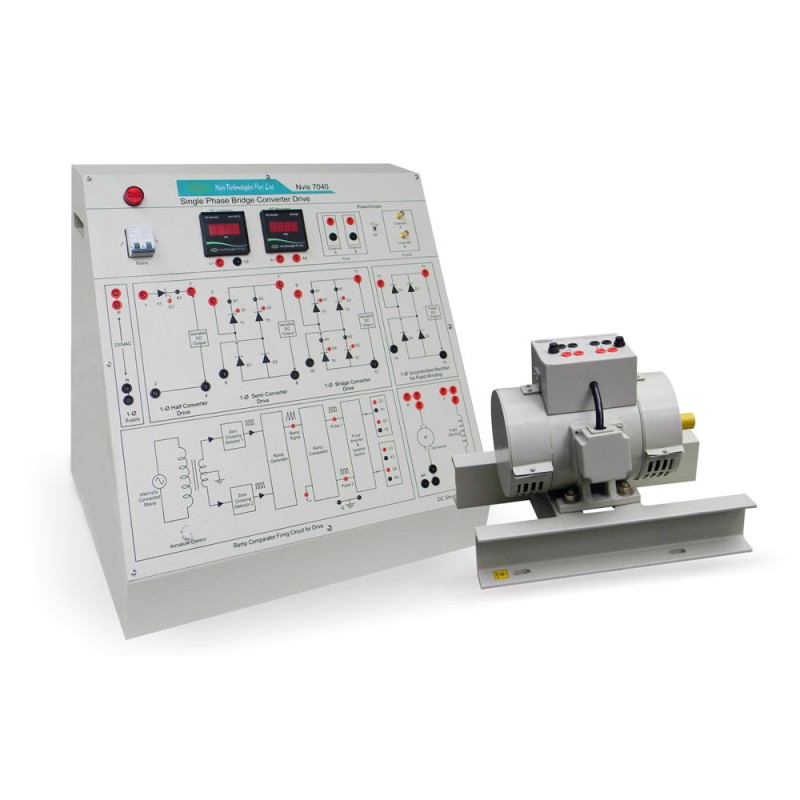

Nvis 7040 Laboratório de Conversão de Ponte Monofásica

O Nvis 7040 é equipado com um circuito de controle de disparo SCR que lida com a ativação, modulação e instrumentação que derivam as características e capacidades operacionais do conversor. Ele incorpora todos os pontos de teste necessários para explicar o circuito de porta, analisando as formas de onda de gate em diferentes blocos através da faixa de potência integrada. Terminais de armadura separados e enrolamento de campo são fornecidos para operar a máquina em qualquer um dos modos de excitação.

• Características:

- Power Scope para medição de isolamento
- Fornecido com motor de bypass DC
- Medidores de alta qualidade
- Alimentação monofásica de baixa tensão para o circuito da porta
- Circuito de cozimento monofásico com isolamento de pulso
- Terminais de teste fornecidos para analisar as formas de onda
- Projetado levando em conta todas as precauções de segurança
- Representação diagramática de circuitos

- Mains Supply: 230 V ±10 %, 50 Hz
- Motor Specification:
            -- Type: DC Shunt Motor
            -- Rating: 0.5 HP
            -- RPM: 1500
            -- Power Scope: Isolated 1500 V max
            -- SCR Rating: SCR TYN616, 600 V / 16 A
            -- Diode Rating: 6 A10, 1000 V / 6 A
            -- Firing Angle Control: 30° to 180°
- Digital Meter:
            -- DC Voltmeter: 300 V
            -- DC Ammeter: 5 A
- Single Phase MCB: 2 A (SPN)
- Dimensions (mm): W 600 x D 450 x H 600 (panel)
                                 W 180 x D 350 x H 310 (motor)
- Weight:
            -- Panel: 18 kg (approximate)
            -- Motor: 23 kg (approximate)

- Estudo do circuito de disparo do comparador de rampa para acionamento
- Estudo do Conversor de Ponte Monofásico
