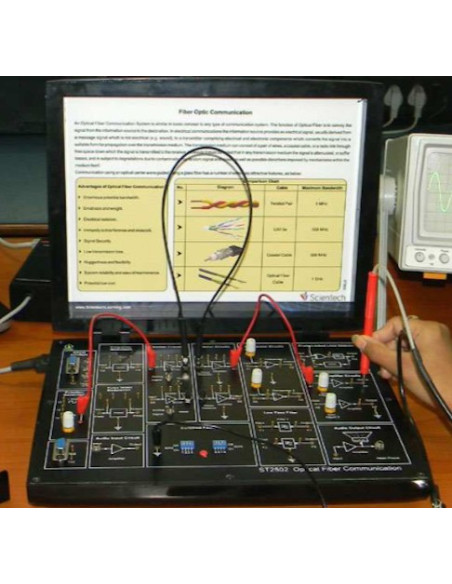

Scientech2502 TechBook para Comunicação de Fibra Óptica

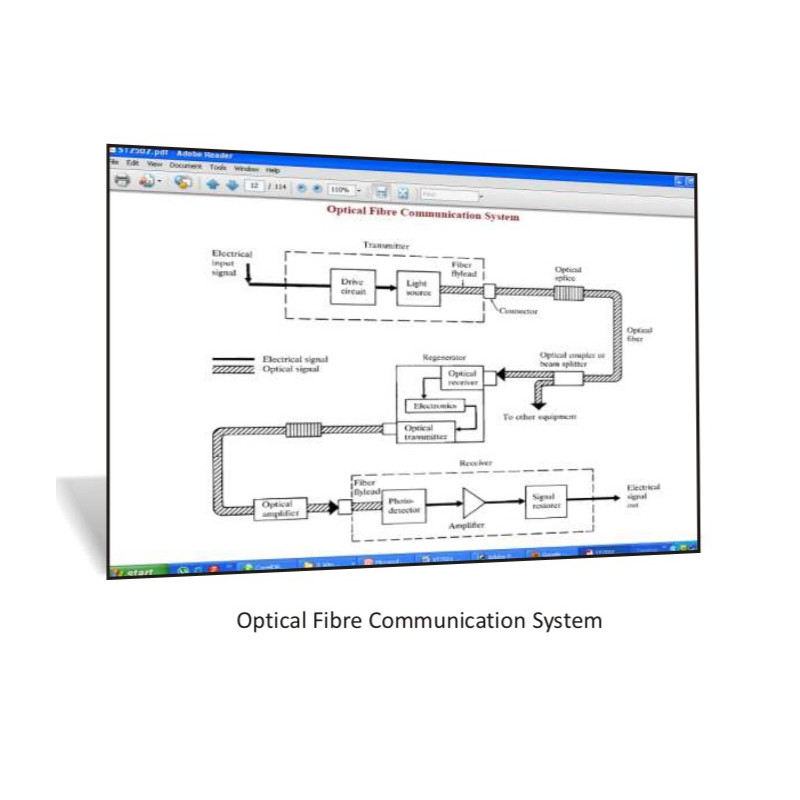

Os Scientech TechBooks são plataformas de aprendizado compactas e fáceis de usar para fornecer uma maneira moderna, portátil, completa e prática de aprender Tecnologia. Cada TechBook é fornecido com material de aprendizagem multimídia detalhado que cobre a teoria básica, o procedimento passo a passo para conduzir o experimento e outras informações úteis.

Scientech2502 TechBook para Comunicação de Fibra Óptica é basicamente projetado para aprender técnicas de comunicação em fibra óptica. O formador mostra as propriedades do transmissor e receptor de fibra óptica, caracteriza cabo de fibra óptica, diferentes tipos de técnicas de modulação / desmodulação e PC para comunicação do PC através da ligação de fibra pela interface RS232. Ele também pode ser usado para demonstrar várias técnicas de comunicação digital através do link de fibra ótica usando os livros de tecnologia de comunicação digital da Scientech.

• Características:

- Transceptor digital e analógico full duplex
- Módulo único que abrange um grande número de experiências, incluindo experiências com o medidor de potência óptica
- Canal de 660 nm e 950 nm (fonte de laser opcional) com transmissor e receptor
- Modulação / demodulação AM-FM-PWM
- PC-PC com. com portas e software RS232
- Gerador de funções a bordo
- Relógio de cristal controlado
- Blocos funcionais indicados na placa de simulação
- Pontos de entrada-saída e de ensaio previstos a bordo
- Ligação de voz a bordo
- Fonte de alimentação DC embutida
- Modelo de medição de abertura numérica e mandril para medir a perda por flexão
- Falhas comutadas no transmissor e no receptor

- Transmitter:  2 nos.,Fiber Optic LED having peak wavelength of emission 660 nm & 950 nm (Optional LASER source)
- Receiver: 2 nos., Fiber Optic Photodetector
- Modulation Techniques: AM, FM, PWM.
- Drivers: 1 no. with Analog & Digital modes
- AC Amplifier: 2 nos
- Clock: Crystal controlled Clock 4.096 MHz
- PLL detector: 1 no
- Comparator: 2 nos
- Filters: 2 nos. 4th order Butterworth, 3.4 KHz cut-off frequency
- Analog Band Width: 350 KHz
- Digital Band Width: 2.5 MHz
- Function Generator:
          -- 1.1 KHz Sine wave (Amplitude adjustable)
          -- 2.1 KHz square wave (TTL)
- Voice Link: F.O. voice link using microphone & speaker (built in)
- PC-PC Communication: Using2channelRS232
- Port: RS232 9 Pin
- Baud Rate: 19200 baud
- Switched Faults: 4 in Transmitter & 4 in Receiver
- Fiber Optic Cable: Connector type standard SMA
- Cable Type: Step indexed multimode PMMA plastic
- Core Refractive Index: 1.492
- Clad Refractive Index: 1.406
- Numerical Aperture: Better than 0.5

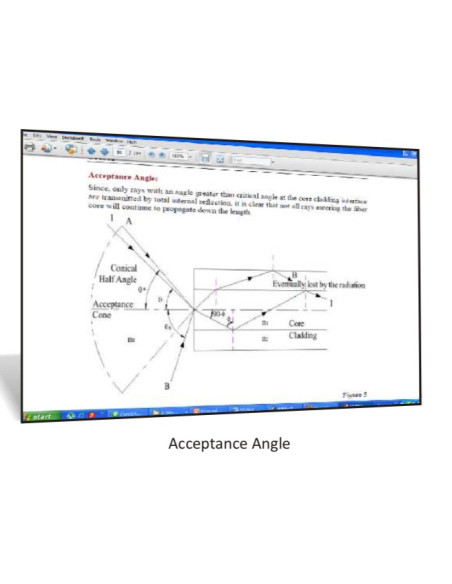

- Acceptance Angle: Better than 60 deg
- Fiber Diameter: 1000 microns
- Outer Diameter: 2.2 mm
- Fiber Length: 0.5m & 1m
- Test Points: 50 nos.
- Inter connections: 2 mm sockets
- Dimensions (mm): W 326 × D 252 × H 52
- Weight: 2.4 Kg approximately
- Power Supply: 110-220V,±10%,50/60Hz
- Power Consumption: 4.5 VA approximately
- Operating Condition: 0-40ºC, 80% RH
- Product Tutorial: Online (Theory, procedure, reference results, etc)
- Included Accessories: NA measurement jig, Mandrel, Fiber Cables,
Microphone, Headphone, Set of Patch Cords, PC-PC
communication Software
- Optional Accessories: Optical Power Meter, 5 meter fiber cable,10 meter fiber cable.

- Configuração de link de fibra óptica analógica e digital
- sistema AM que utiliza sinais de entrada analógicos e digitais
- Sistema de modulação de frequência e sistema de modulação por largura de pulso
- Estudo da perda de propagação, perda de flexão e medição da abertura numérica
- Características do link de comunicação de fibra ótica
- Configuração de link de voz de fibra óptica usando amplitude, frequência e modulação PWM
- Estudo de falhas comutadas no sistema AM, FM e PWM
- Comunicação computadorizada full duplex com portas RS232 e software
- Características V-I do LED (conversor E-O)
- Características do detector de fotos
