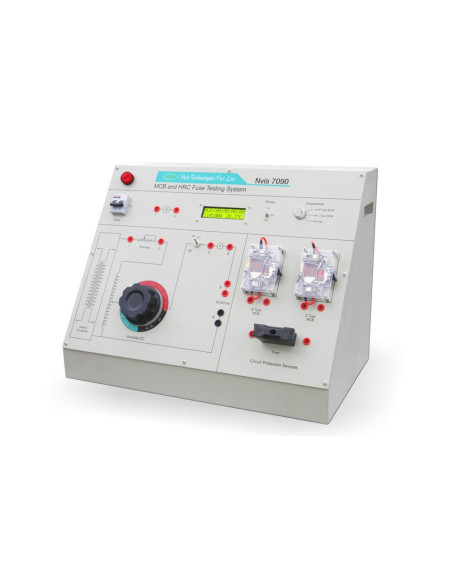

Nvis 7090 Laboratório de Teste do Sistema MCB e HRC Fusíveis

Nvis 7090 Laboratório de Sistemas de Teste de Fusíveis MCB e HRC é uma plataforma ideal para melhorar a educação, treinamento, habilidades e desenvolvimento entre nossas mentes jovens.

Inclui fusível tipo MCB, tipo C MCB e HRC. Estes dispositivos de protecção são capazes de transportar correntes em condições normais do circuito e quebrar automaticamente o circuito em cada ocorrência de uma sobrecarga ou curto-circuito. O Nvis 7090 fornece conteúdos de aprendizagem completos para demonstrar o funcionamento interno dos fusíveis MCB e HRC.

Os MCBs são fornecidos em uma caixa transparente para visualizar as arquiteturas internas. dois termômetros precisos integrados no contato bimetálico do MCB para analisar a ascensão e queda do circuito de temperatura são fornecidos. O temporizador digital tem função de partida e parada para estudar as características da hora atual versus o tempo de disparo. A fonte de alimentação CA variável isolada integrada é fornecida para segurança. O aluno aprenderá a diferença em várias classes do MCB.

• Características


- LCD alfanumérico 16X2 Big Font para melhor visibilidade
- Fonte de alimentação isolada usando transformador
- Inbuilt variável instalação de injeção de corrente
- MCBs transparentes para entender a arquitetura interna e seu funcionamento
- Timer Inbuilt, Corrente e Temperatura no LCD
- MCBs são montados com sensor de temperatura para análise de temperatura atual
- Equipado com lâmpada de indicação de fornecimento
- Projetado considerando todos os padrões de segurança
- Representação diagramática para a facilidade de conexões
- CD de material didático

- Mains Supply: 0 - 220 V AC ±10 %,50 Hz
- Single Phase Variac:
         -- Input: 230 V
         -- Output: 0 - 270 V
         -- Current: 10 A
- Single Phase Transformer:
         -- Rating: 1 kVA
         -- Input: 230 V
         -- Output: 230 V
- Experimental Setup:
         -- MCB’s: B type, 6 A
                         C type, 2 A
         -- HRC Fuse: 6 A
- Temperature Sensor (2 Nos.):
         -- Type: Mounting type
         -- Name: LM35
         -- Display Resolution: 0.1 °C
         -- Mounting: With Brass holder mounted on MCB’s
- Protective Devices: 10 A (SPN)
- Rheostat: 100 / 5 A
- Dimension (mm): W 600 x D 350 x H 450
- Weight: 22 kg (approximate)

- Estudar as características de operação do disjuntor miniatura B - tipo 6 A. - Desenhar também a hora e a temperatura atuais - Características do tempo
- Estudar as características de operação do disjuntor miniatura C - tipo 2 A. Desenhar também a hora e temperatura atuais - Características do tempo
- Estudar as características operacionais do fusível de HRC
