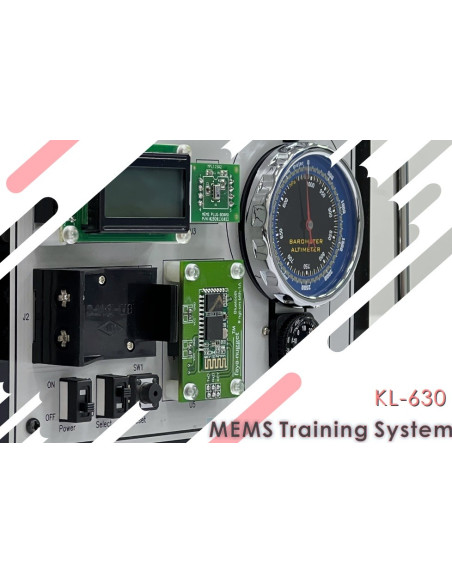

KL-630 Sistema de Treinamento MEMS

A K&H desenvolve a primeira série mundial de sistema de treinamento baseado em MEMS para permitir aos alunos aprender várias funções e aplicações de MEMS de forma mais sistemática. Quatro tipos diferentes de sensores baseados em MEMS são introduzidos neste sistema de treinamento, incluindo acelerômetro de 3 eixos, giroscópio de 3 eixos, barómetro e magnetômetro. Para obter uma melhor qualidade experimental, o módulo de suporte de rotação do eixo XYZ é especialmente projetado para realizar experimentos de movimento tridimensionais com o funcionamento do acelerômetro e do módulo de giroscópio.

1. Cada módulo é alimentado por uma bateria de 9V. Não existe um cabo de alimentação que interfira com o movimento do módulo durante a realização de experimentos.
2. Cada módulo se comunica com o PC através da interface Bluetooth, sem cabo de comunicação para interferir com o movimento do módulo durante o desempenho de experimentos.
3. Cada módulo equipado com uma tela LCD mostra resultados imediatos de experimentos DEMO.
4. Todos os dados de detecção são adquiridos, calculados e gravados em software para análise posterior.
5. Módulo de PCB em forma redonda adequado para o experimento de acelerômetro, experiência de giroscópio e bússola eletrônica no experimento do magnetômetro.
6. O protocolo de detecção de dados, introduzido no manual de experiências, está disponível para expandir mais experiências e projetos de estudantes.

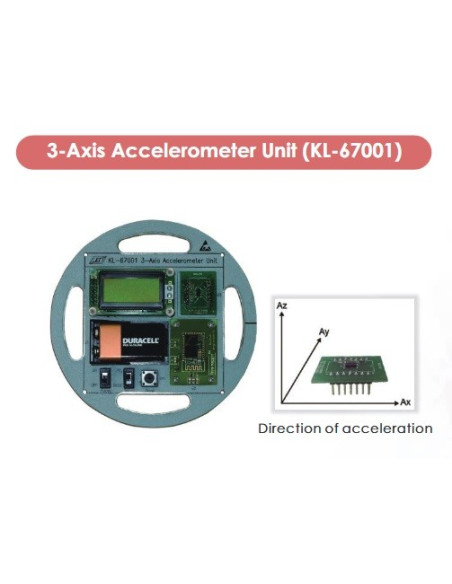

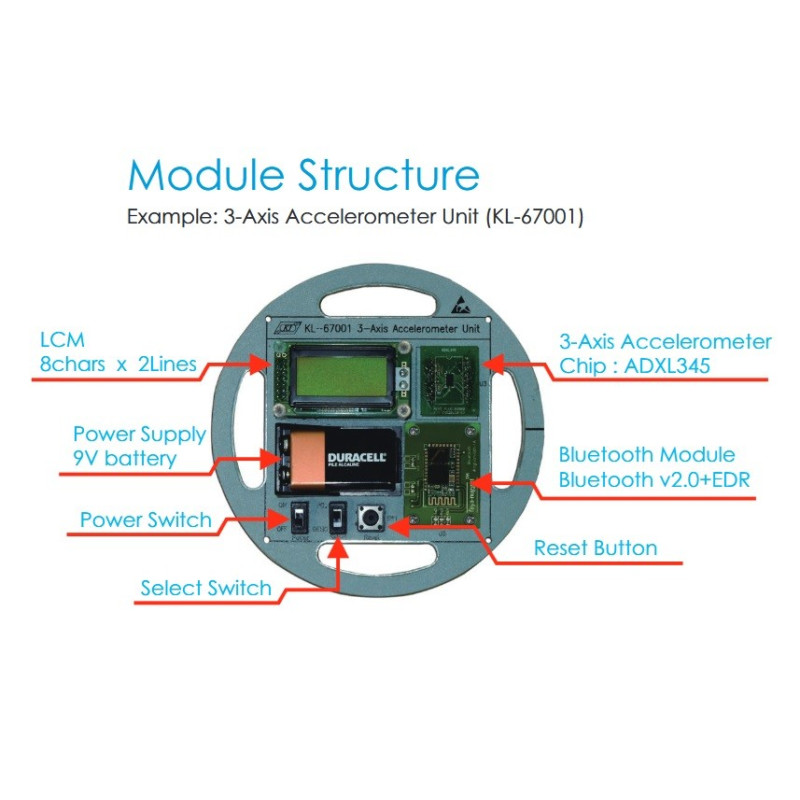

Unidade de acelerômetro de 3 eixos (KL-67001)

01. Medição da gravidade
02. Medindo a gravidade com a interface do software
03. Análise da detecção e conversão de dados da unidade de gravidade
04. Cálculo do ângulo de inclinação do plano X e Y
05. Análise e cálculo da rotação do passo
06. Análise e cálculo da rotação do rolo
07. Demonstração de Pitch & Roll
08. Aquisição de dados com severidade de detecção

Nota: KL-67101 e KL-67102 são necessários para realizar as experiências anteriores.

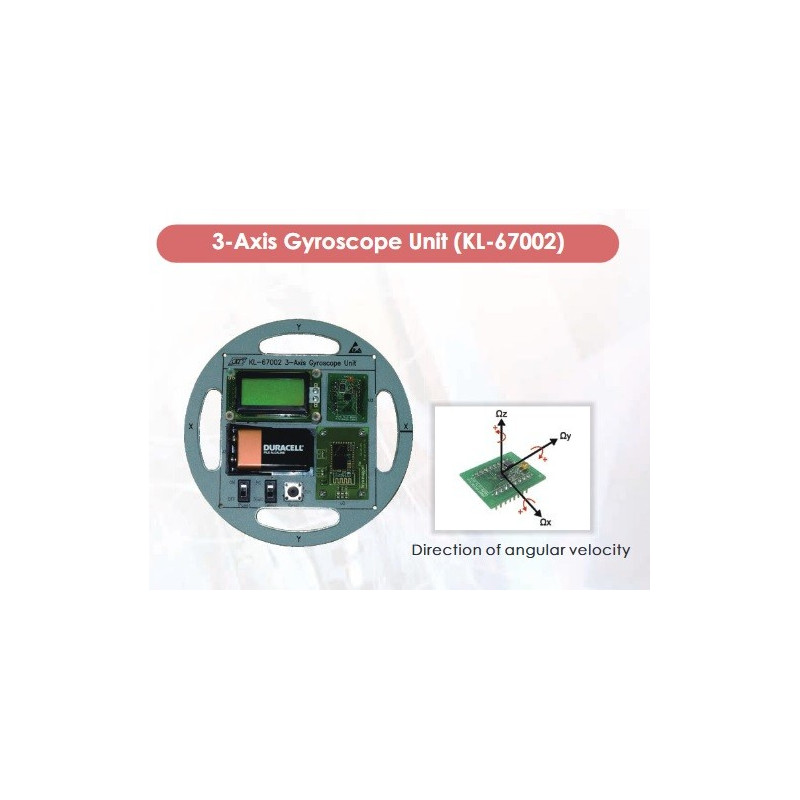

Unidade de giroscópio de 3 eixos (KL-67002)

01. Medição do ângulo
02. Medição de velocidade angular com interface de software
03. Análise da detecção e conversão de dados de unidades angulares
04. Calibração do nível de velocidade zero digital
05. Medindo o ângulo do eixo X com a interface do software
06. Medindo o ângulo do eixo Y com a interface do software
07. Medição do ângulo do eixo Z com interface de software
08. Demonstração da rotação do tom
09. Demonstração da rotação do rolo
10. Demonstração de rotação Yaw
11. Aquisição de dados com detecção de dados angulares

Nota: KL-67101 e KL-67102 são necessários para realizar as experiências anteriores.

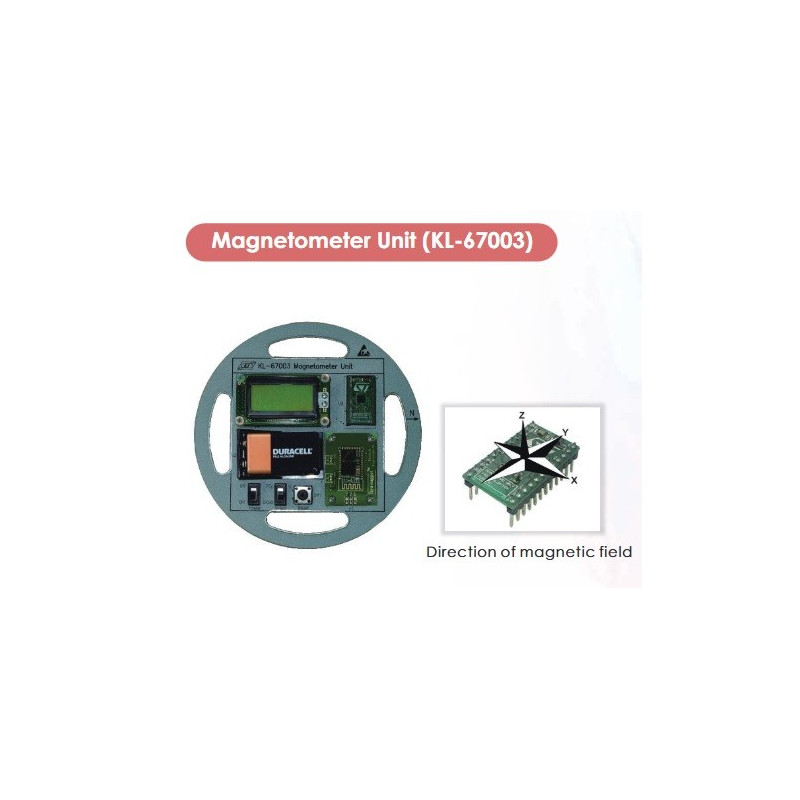

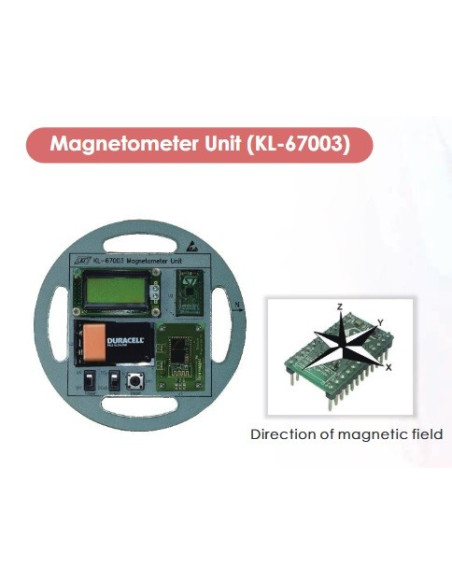

Magnetômetro (KL-67003)

01. Identificação magnética do norte
02. Experiências de detecção de arquivos magnéticos de 3 eixos
03. Detecção com ímã
04. Interferência e calibração de arquivos magnéticos
05. Calibração de 8 movimentos
06. Bússola eletrônica
07. Aquisição de dados com detecção de campo magnético

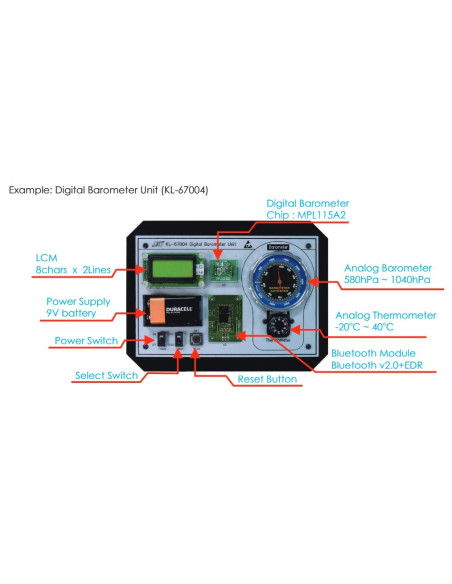

Unidade de barómetro digital (KL-67004)

01. Medição da temperatura e pressão da sala
02. Medição de temperatura com interface de software
03. Análise da detecção e conversão de dados da unidade de temperatura
04. Medição de pressão com interface de software
05. Análise dos dados de detecção e conversão da unidade de pressão
